30m钢栈桥计算书(9+12+9m) VIP免费

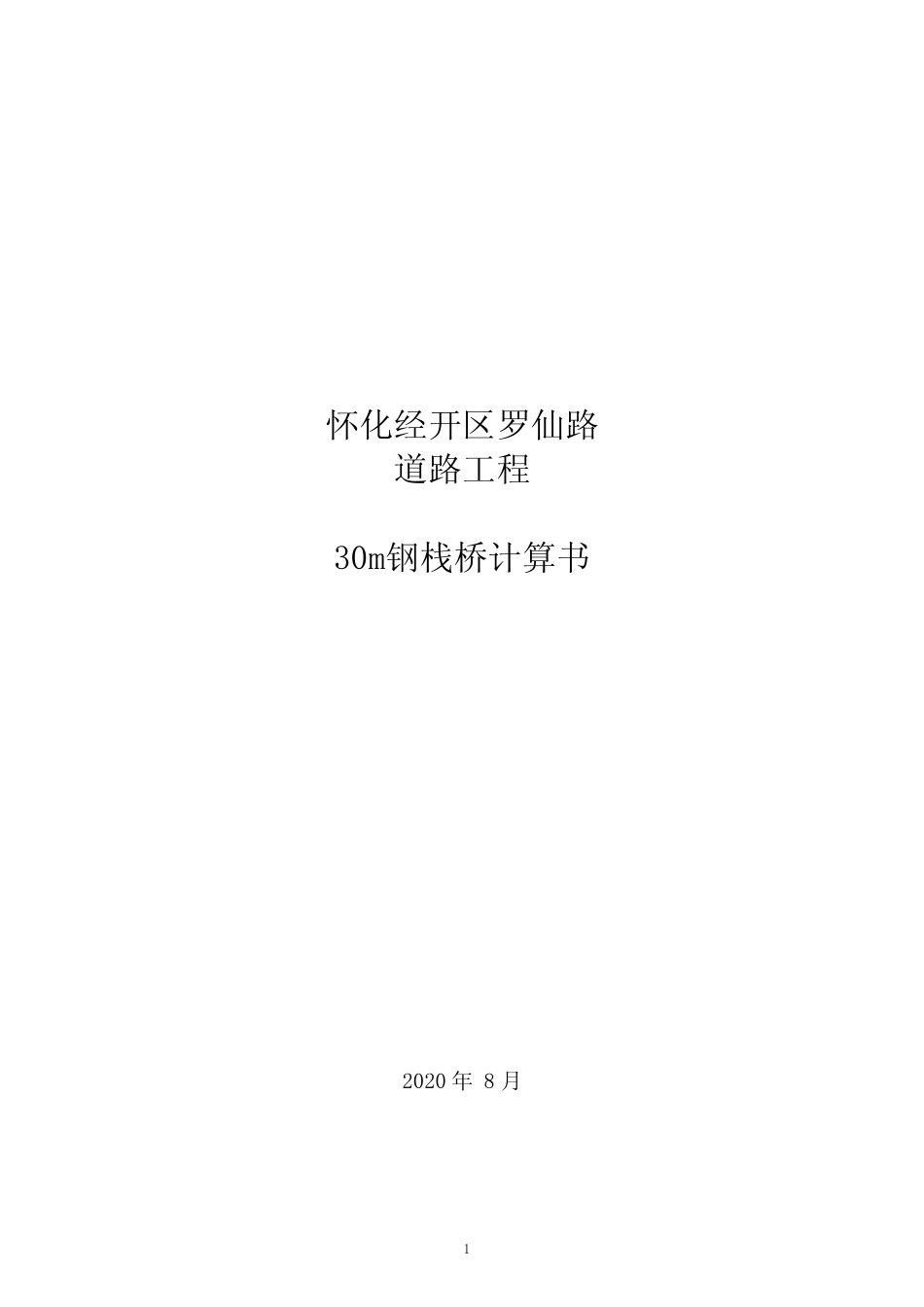

30m钢栈桥计算书(9+12+9m) _第1页
1/16

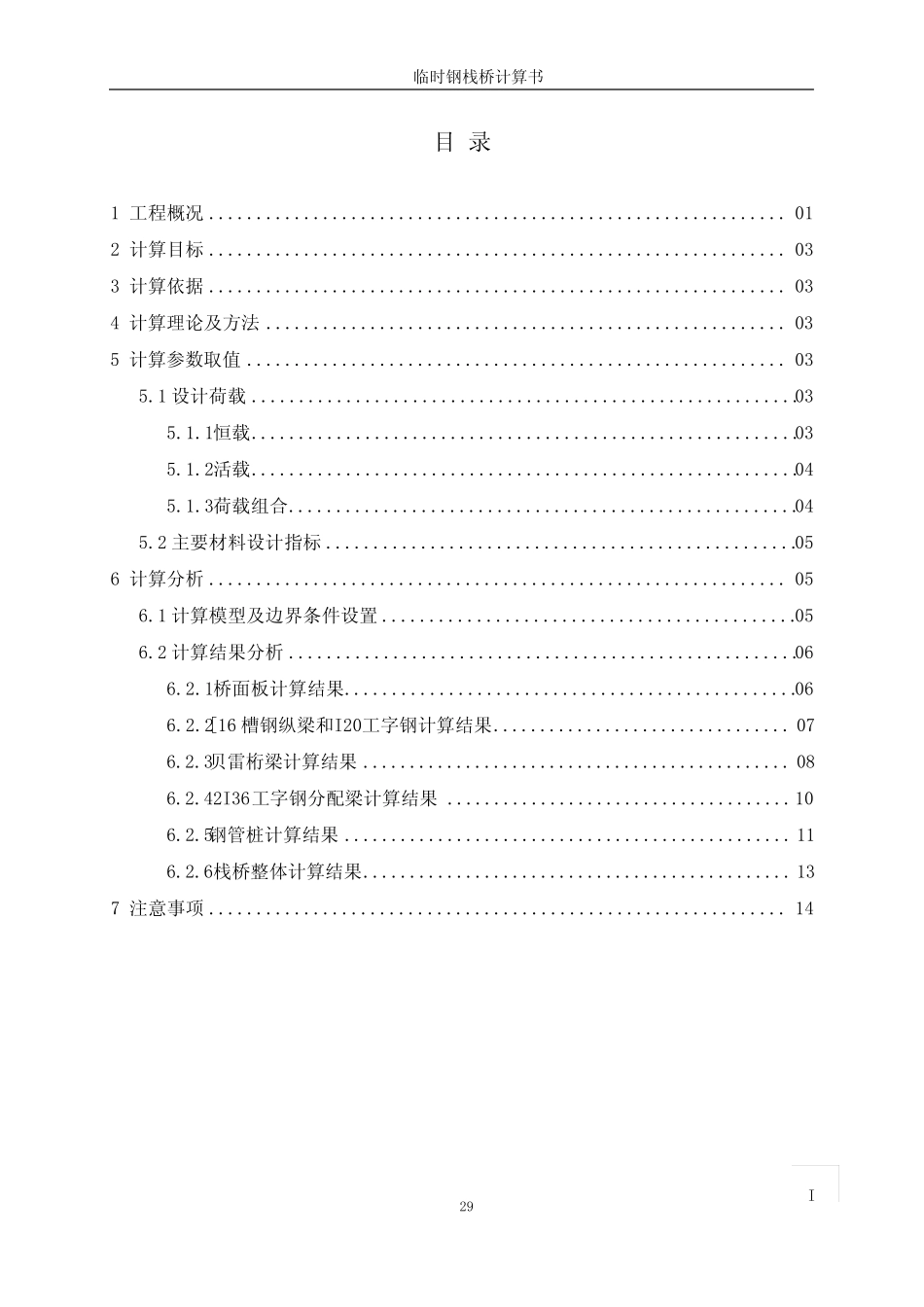

30m钢栈桥计算书(9+12+9m) _第2页
2/16

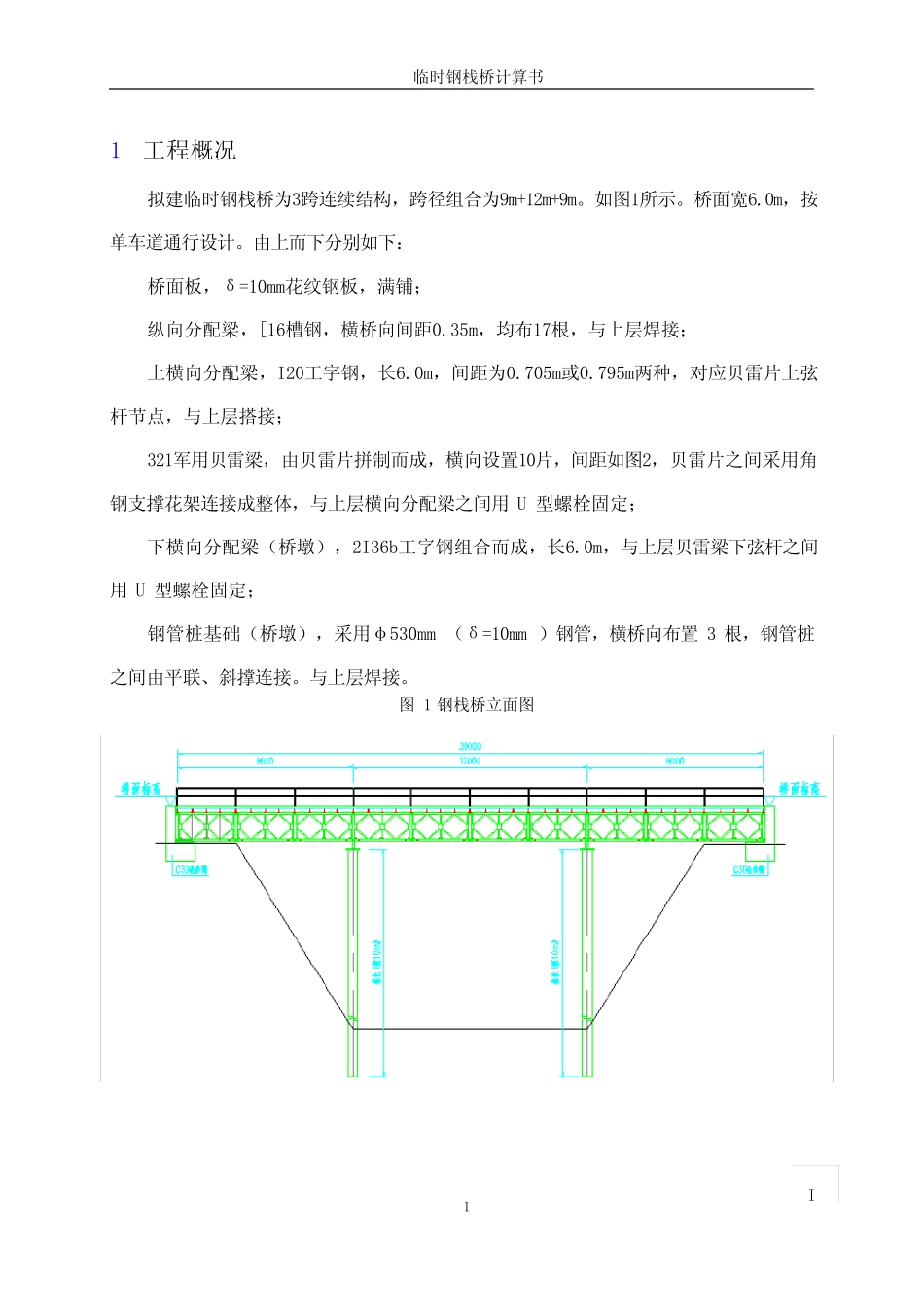

30m钢栈桥计算书(9+12+9m) _第3页
3/16
1怀化经开区罗仙路道路工程30m钢栈桥计算书2020年8月临时钢栈桥计算书I29目录1工程概况.............................................................012计算目标.............................................................033计算依据.............................................................034计算理论及方法.......................................................035计算参数取值.........................................................035.1设计荷载..........................................................035.1.1恒载..........................................................035.1.2活载..........................................................045.1.3荷载组合......................................................045.2主要材料设计指标..................................................056计算分析.............................................................056.1计算模型及边界条件设置............................................056.2计算结果分析......................................................066.2.1桥面板计算结果................................................066.2.2[16槽钢纵梁和I20工字钢计算结果................................076.2.3贝雷桁梁计算结果..............................................086.2.42I36工字钢分配梁计算结果.....................................106.2.5钢管桩计算结果................................................116.2.6栈桥整体计算结果..............................................137注意事项.............................................................14临时钢栈桥计算书I11工程概况拟建临时钢栈桥为3跨连续结构,跨径组合为9m+12m+9m。如图1所示。桥面宽6.0m,按单车道通行设计。由上而下分别如下:桥面板,δ=10mm花纹钢板,满铺;纵向分配梁,[16槽钢,横桥向间距0.35m,均布17根,与上层焊接;上横向分配梁,I20工字钢,长6.0m,间距为0.705m或0.795m两种,对应贝雷片上弦杆节点,与上层搭接;321军用贝雷梁,由贝雷片拼制而成,横向设置10片,间距如图2,贝雷片之间采用角钢支撑花架连接成整体,与上层横向分配梁之间用U型螺栓固定;下横向分配梁(桥墩),2I36b工字钢组合而成,长6.0m,与上层贝雷梁下弦杆之间用U型螺栓固定;钢管桩基础(桥墩),采用φ530mm(δ=10mm)钢管,横桥向布置3根,钢管桩之间由平联、斜撑连接。与上层焊接。图1钢栈桥立面图临时钢栈桥计算书I2图2钢栈桥剖面图临时钢栈桥计算书1032计算目标本计算的计算目标为:1)确定通行车辆荷载等级;2)确定各构件计算模型以及边界约束条件;3)验算各构件强度与刚度。3计算依据本计算的计算依据如下:4)黄绍金,刘陌生.装配式公路钢桥多用途使用手册[M].北京:人民交通出版社,20015)《钢结构设计规范》(GB50017-2003)6)《公路桥涵设计通用规范》(JTGD60-2004)4计算理论及方法本计算主要依据《装配式公路钢桥多用途使用手册》(黄绍金,刘陌生著.北京:人民交通出版社,2001.6)、《钢结构设计规范》(GB50017-2003)、《公路桥涵设计通用规范》(JTGD60-2004)等规范中的相关规定,通过MIDAS/Civil2019结构分析软件计算完成。5计算参数取值5.1设计荷载5.1.1恒载本设计采用MidasCivil建模分析,自重恒载由程序根据有限元模型设定的截面和尺寸自行计算施加。临时钢栈桥计算书1045.1.2活载基本荷载:公路-Ⅰ级公路-Ⅰ荷载如图3:图3公路-I级荷载图(单位:m)程序分析时,汽车活载作为移动荷载分析,采用车道面加载。考虑到实际情况,桥面两侧预留50cm为避让行人宽度,车道面宽度取值3.0m,车轮距为1.8m。车道面最大偏距为左右1m。汽车限速5km/h通过,通行的冲击系数由程序根据设定参数自动计算考虑。验算荷载:挂-100,全桥布置一辆。5.1.3荷载组合设计荷载按下式进行组合:基本组合:1.2倍恒载+1.4倍活载(汽);验算组合:1.0倍恒载+1.0倍活载(挂)。临时钢栈桥...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

30m钢栈桥计算书(9+12+9m)
