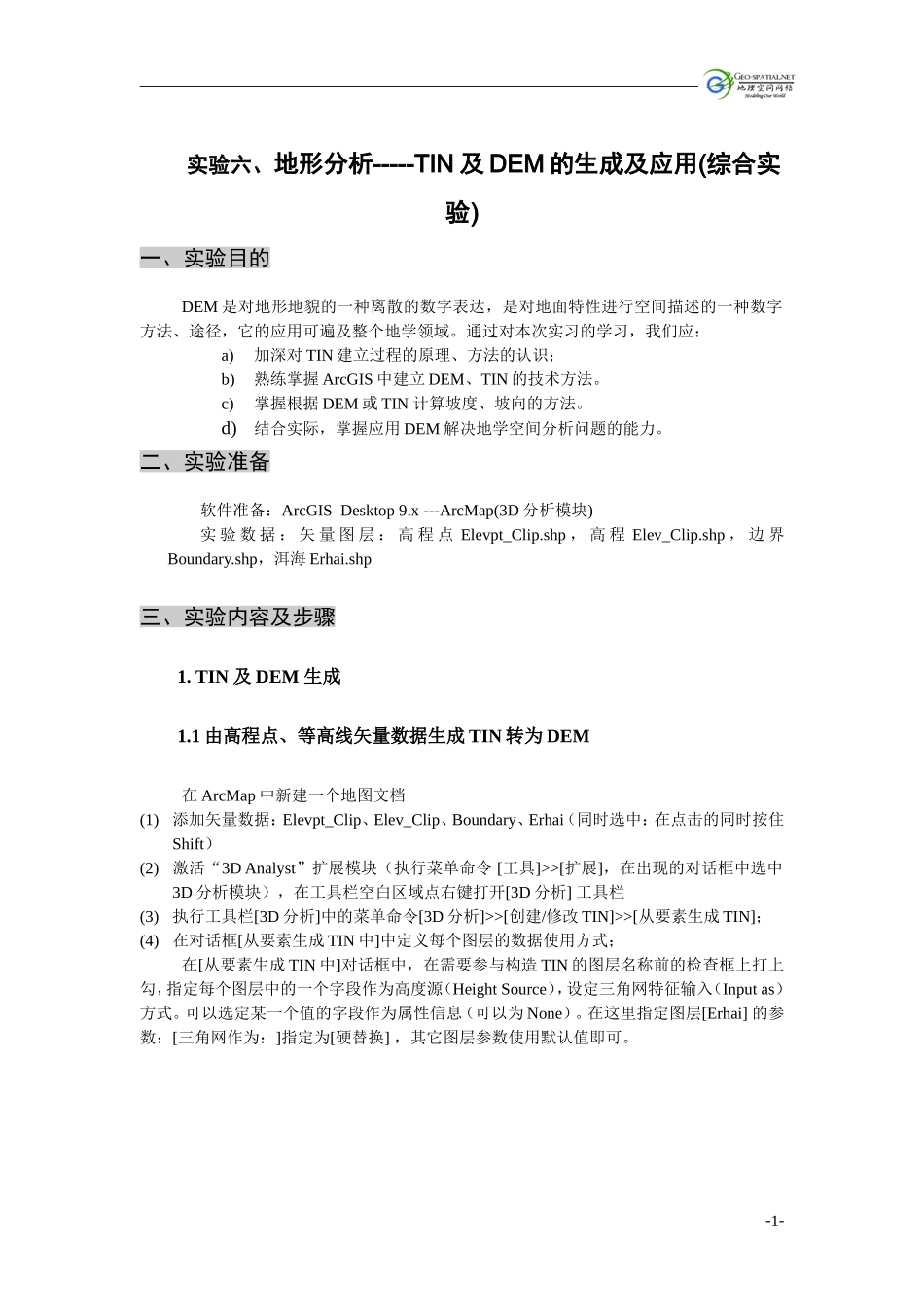

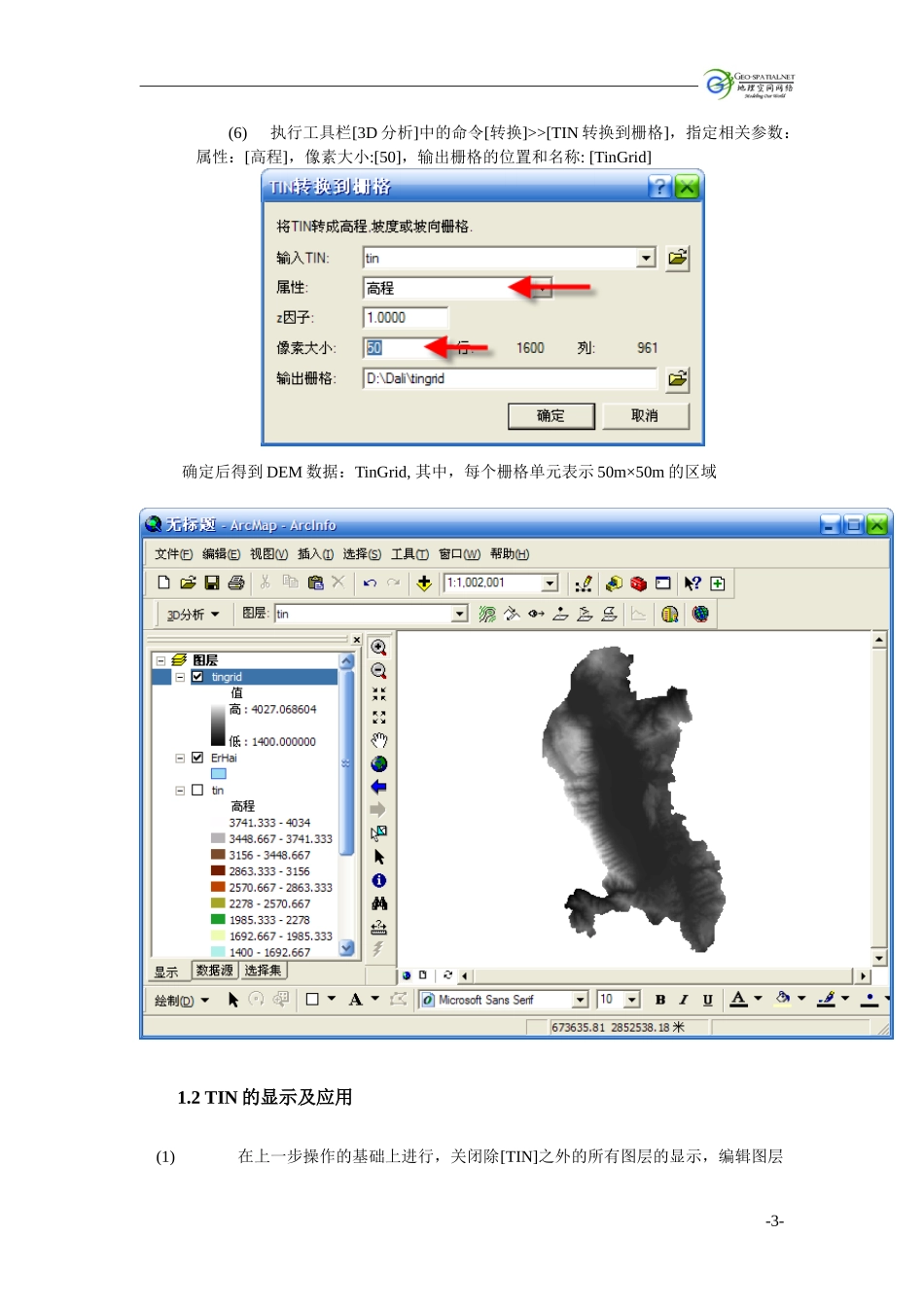

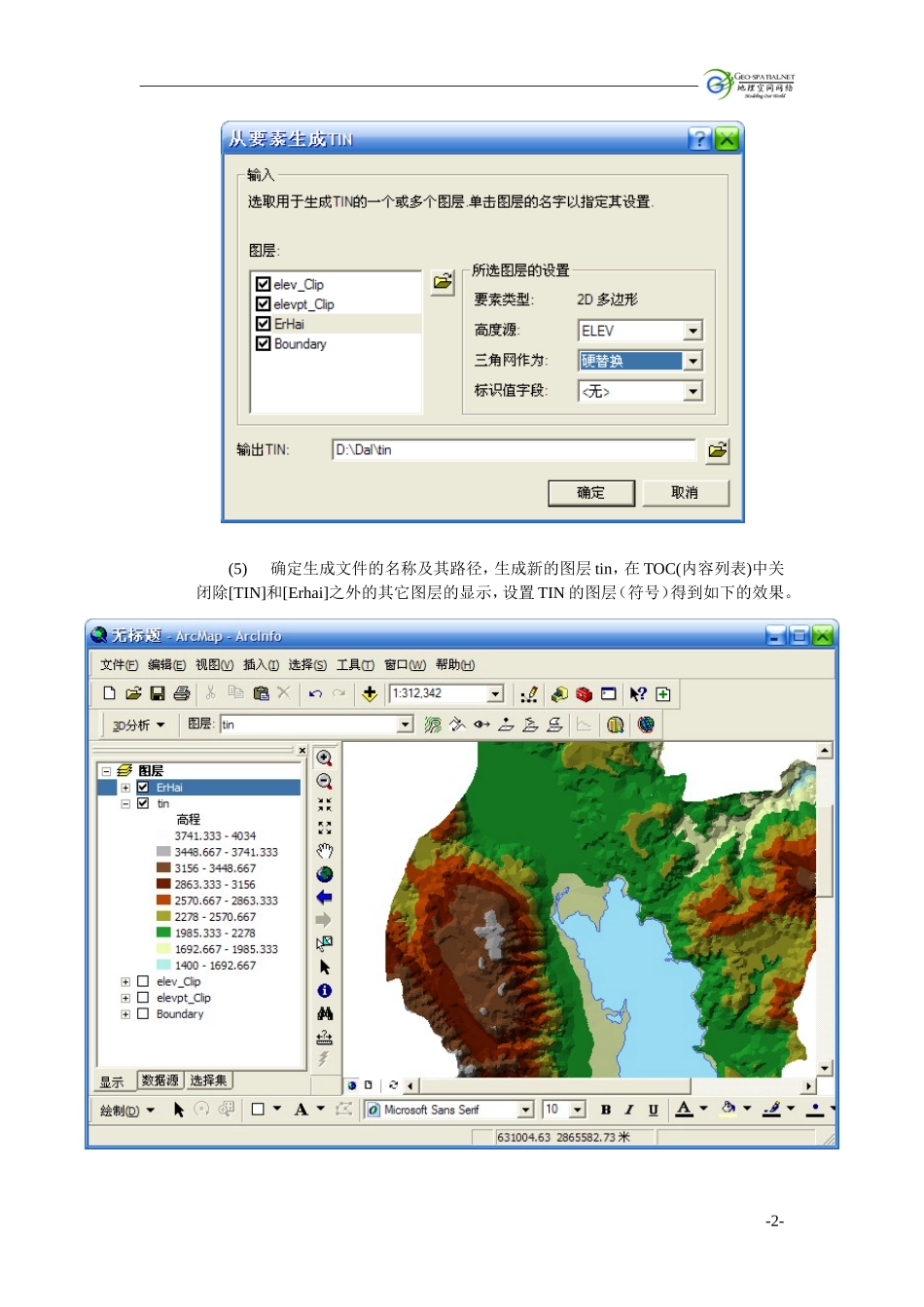

实验六、地形分析-----TIN及DEM的生成及应用(综合实验)一、实验目的DEM是对地形地貌的一种离散的数字表达，是对地面特性进行空间描述的一种数字方法、途径，它的应用可遍及整个地学领域。通过对本次实习的学习，我们应：a)加深对TIN建立过程的原理、方法的认识；b)熟练掌握ArcGIS中建立DEM、TIN的技术方法。c)掌握根据DEM或TIN计算坡度、坡向的方法。d)结合实际，掌握应用DEM解决地学空间分析问题的能力。二、实验准备软件准备：ArcGISDesktop9.x---ArcMap(3D分析模块)实验数据：矢量图层：高程点Elevpt_Clip.shp，高程Elev_Clip.shp，边界Boundary.shp，洱海Erhai.shp三、实验内容及步骤1.TIN及DEM生成1.1由高程点、等高线矢量数据生成TIN转为DEM在ArcMap中新建一个地图文档(1)添加矢量数据：Elevpt_Clip、Elev_Clip、Boundary、Erhai（同时选中：在点击的同时按住Shift）(2)激活“3DAnalyst”扩展模块（执行菜单命令[工具]>>[扩展]，在出现的对话框中选中3D分析模块），在工具栏空白区域点右键打开[3D分析]工具栏(3)执行工具栏[3D分析]中的菜单命令[3D分析]>>[创建/修改TIN]>>[从要素生成TIN]；(4)在对话框[从要素生成TIN中]中定义每个图层的数据使用方式；在[从要素生成TIN中]对话框中，在需要参与构造TIN的图层名称前的检查框上打上勾，指定每个图层中的一个字段作为高度源（HeightSource），设定三角网特征输入（Inputas）方式。可以选定某一个值的字段作为属性信息（可以为None）。在这里指定图层[Erhai]的参数：[三角网作为：]指定为[硬替换]，其它图层参数使用默认值即可。-1-(5)确定生成文件的名称及其路径，生成新的图层tin，在TOC(内容列表)中关闭除[TIN]和[Erhai]之外的其它图层的显示，设置TIN的图层（符号）得到如下的效果。-2-(6)执行工具栏[3D分析]中的命令[转换]>>[TIN转换到栅格]，指定相关参数：属性：[高程]，像素大小:[50]，输出栅格的位置和名称:[TinGrid]确定后得到DEM数据：TinGrid,其中，每个栅格单元表示50m×50m的区域1.2TIN的显示及应用(1)在上一步操作的基础上进行，关闭除[TIN]之外的所有图层的显示，编辑图层-3-[tin]的属性，在图层属性对话框中，点击[符号]选项页，将[边界类型]和[高程]前面检查框中的勾去掉;点击[添加]按钮(2)在[添加渲染]对话框中，将[所有边用同一符号进行渲染]和[所有点用同一符号进行渲染]这两项添加么TIN的显示列表中，(3)将TIN图层局部放大，认真理解TIN的存储模式及显示方式-4-(4)TIN转换为坡度多边形新建地图文档，加载图层[tin]，参考上一步操作，将[面坡度用颜色梯度表进行渲染]和[面坡向用颜色梯度进行渲染]这两项添加到TIN的显示列表中，-5-请参照上图进行设置在上面的对话框中，选中Slope，点击[分类]按钮，在下面的对框中，将[类]指定为5，然后在[间隔值]列表中输入间隔值：[8,15，25,35,90]，如下图所示-6-点击两次[确定]后关闭图层属性对话框，图层[tin]将根据指定的渲染方式进行渲染，效果如下图所示：-7-执行[3D分析]工具栏中的命令[转换]>>[TIN转换到矢量]，按下图所示指定各参数：得到多边形形图层：[tinSlopef]，它表示研究区内各类坡度的分布状况，结果是矢量格式，打开其属性表可以看到属性[SlopeCode]为数值[1,2,3,4,5]-8-查看矢量图层：tinSlopef中要素属性表，其中属性[SlopeCode]1,2,3,4,5分别表示坡度范围（0-8）、(8-15)、（15-25）、（25-35）、(>35)(5)Eliminate合并破碎多边形（选做，需要8-10分钟）新建地图文档，加载坡度多边形图层：TinSlopef,打开TinSlopef的属性表，添加一个字段Area（类型为Double），通过[计算值]操作，计算各个多边形的面积：-9-选中高级，输入VBA代码到[Pre-LogicVBAScriptCode],输入变量[dblArea]到[Area=]下的输入框中。以下的操作将会把面积小于10000平方米的多边形合并到周围与之有最长公共边的多边形中：-10-执行菜单命令[选择]>>[通过属性选择]，查询”Area”<=10000（平方米）的图斑-11-被选中的多边形以高亮方式显示，这些小的图斑将会被合并到与之相邻且有最大公共边的多边形。当然也可以选择合并到相邻的面积最大的多边形。打开Arctoolbox，执行[消除]命令...
