地铁车站防水施工方案(同名9238)VIP免费

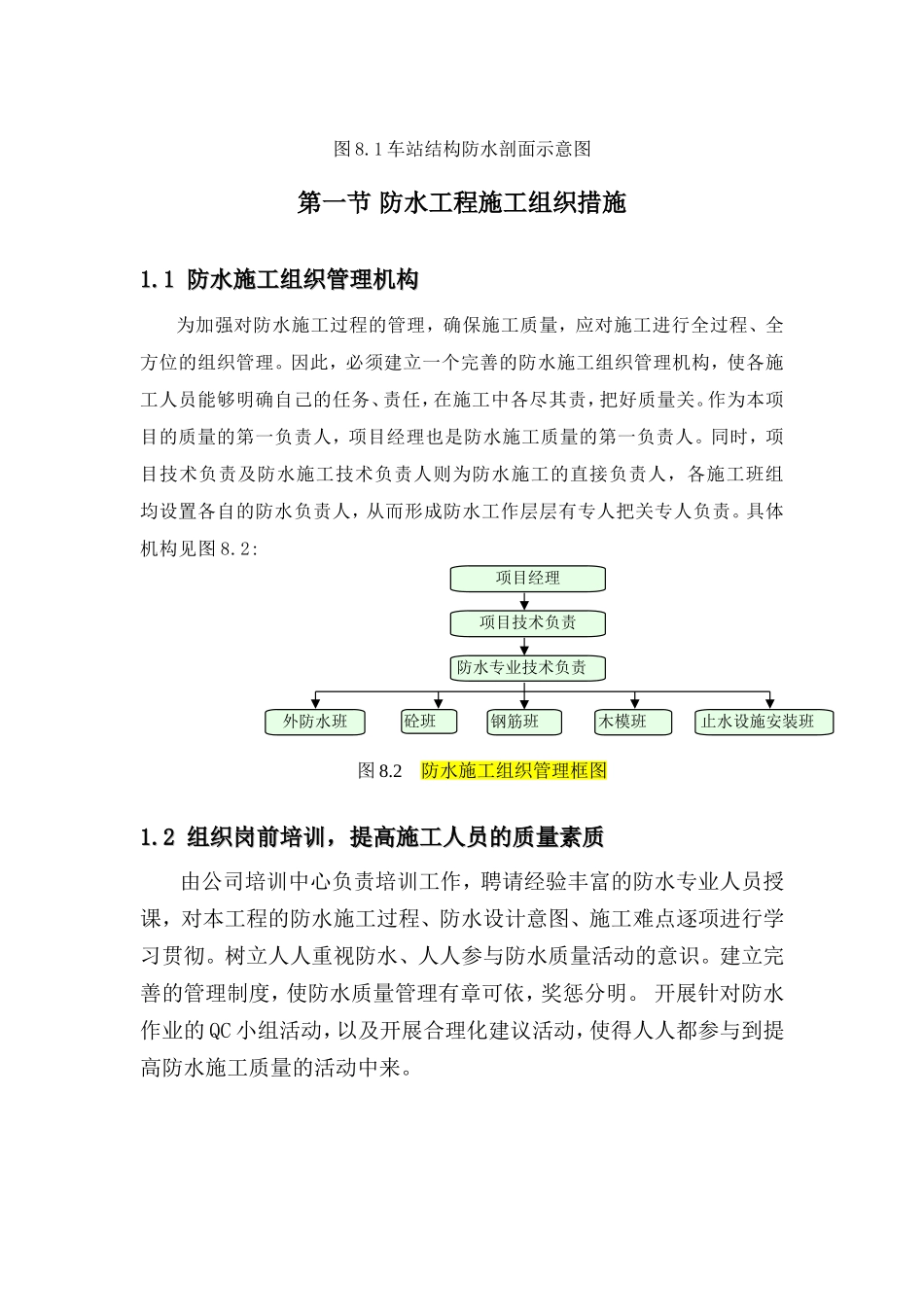

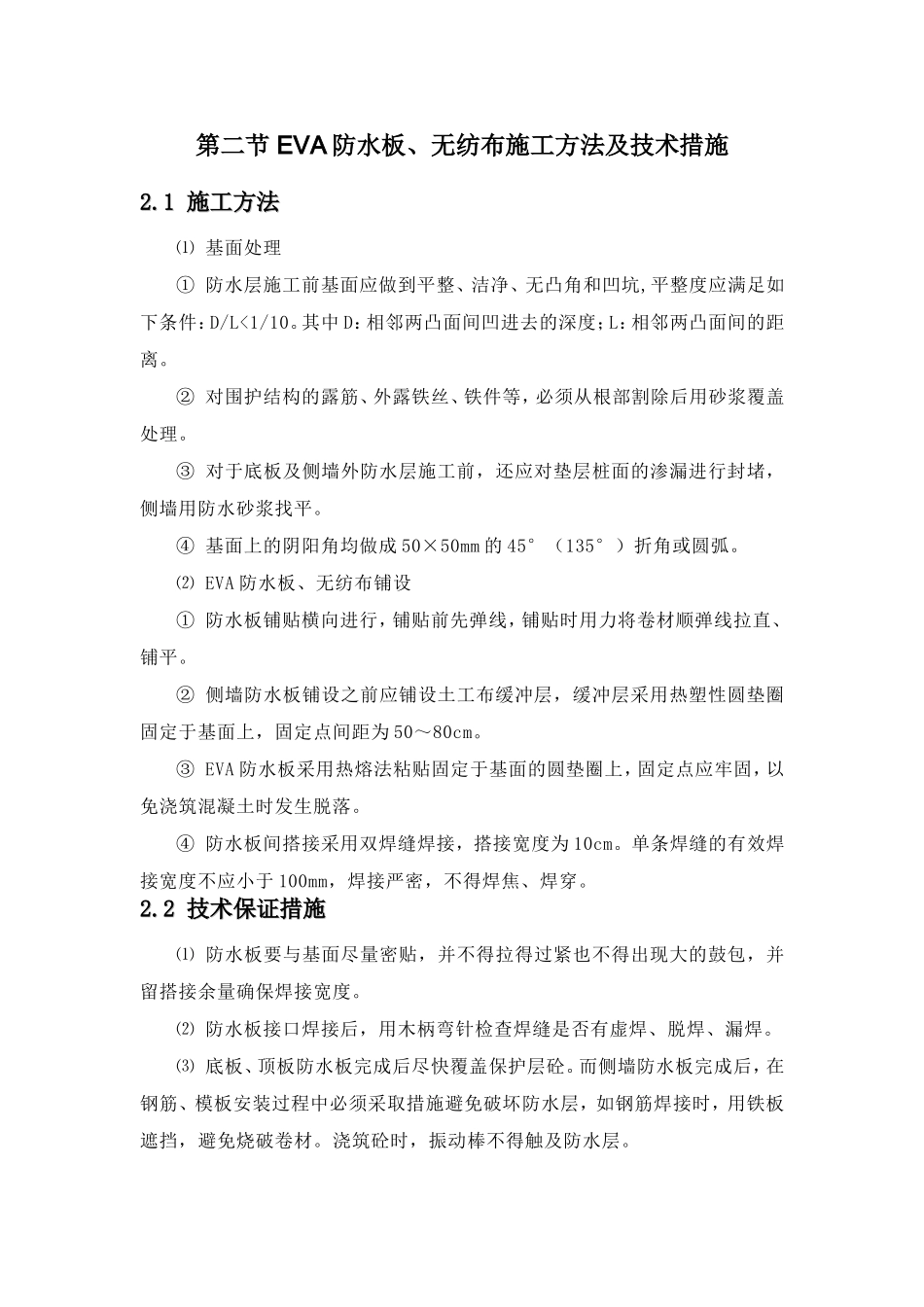

第八章结构防水工程施工组织及方法广州地铁二号线南浦站要求车站主体、出入口及人行通道防水工程标准为一级防水，不容许有渗漏水，结构表面无湿渍。防水设计遵循“以防为主、刚柔结合多道防线，因地制宜、综合治理”的原则，以结构自防水为主，附加外防水为辅，关键是处理好施工缝、变形缝的防水。本单位将认真按照设计要求，做好防水、排水工程，使防水工程发挥作用，达到一级防水标准，从而达到优良工程、为创样板工程而努力。本站主体结构内衬墙外侧挡土、挡水围护结构为地下连续墙；通道、风道挡水围护结构为ф1000钻孔桩+ф600旋喷桩止水帷幕。围护结构和内衬墙之间设置EVA防水层及土工布缓冲层，车站底板、顶板、边墙防水卷材采用每平方米不小于400g的无纺布，并采用全封闭的防水措施。详见图8.1。本站防水重点抓好以下几个方面：⑴底板、顶板、侧墙、无纺布、EVA防水板施工，车站顶板防水涂料的施工。⑵变形缝、施工缝。⑶防水砼施工。图8.1车站结构防水剖面示意图第一节防水工程施工组织措施11..11防水施工组织管理机构防水施工组织管理机构为加强对防水施工过程的管理，确保施工质量，应对施工进行全过程、全方位的组织管理。因此，必须建立一个完善的防水施工组织管理机构，使各施工人员能够明确自己的任务、责任，在施工中各尽其责，把好质量关。作为本项目的质量的第一负责人，项目经理也是防水施工质量的第一负责人。同时，项目技术负责及防水施工技术负责人则为防水施工的直接负责人，各施工班组均设置各自的防水负责人，从而形成防水工作层层有专人把关专人负责。具体机构见图8.2:图8.2防水施工组织管理框图11..22组织岗前培训，提高施工人员的质量素质组织岗前培训，提高施工人员的质量素质由公司培训中心负责培训工作，聘请经验丰富的防水专业人员授课，对本工程的防水施工过程、防水设计意图、施工难点逐项进行学习贯彻。树立人人重视防水、人人参与防水质量活动的意识。建立完善的管理制度，使防水质量管理有章可依，奖惩分明。开展针对防水作业的QC小组活动，以及开展合理化建议活动，使得人人都参与到提高防水施工质量的活动中来。项目经理项目技术负责防水专业技术负责外防水班砼班钢筋班木模班止水设施安装班第二节EVA防水板、无纺布施工方法及技术措施2.12.1施工方法施工方法⑴基面处理①防水层施工前基面应做到平整、洁净、无凸角和凹坑,平整度应满足如下条件：D/L<1/10。其中D：相邻两凸面间凹进去的深度；L：相邻两凸面间的距离。②对围护结构的露筋、外露铁丝、铁件等，必须从根部割除后用砂浆覆盖处理。③对于底板及侧墙外防水层施工前，还应对垫层桩面的渗漏进行封堵，侧墙用防水砂浆找平。④基面上的阴阳角均做成50×50mm的45°（135°）折角或圆弧。⑵EVA防水板、无纺布铺设①防水板铺贴横向进行，铺贴前先弹线，铺贴时用力将卷材顺弹线拉直、铺平。②侧墙防水板铺设之前应铺设土工布缓冲层，缓冲层采用热塑性圆垫圈固定于基面上，固定点间距为50～80cm。③EVA防水板采用热熔法粘贴固定于基面的圆垫圈上，固定点应牢固，以免浇筑混凝土时发生脱落。④防水板间搭接采用双焊缝焊接，搭接宽度为10cm。单条焊缝的有效焊接宽度不应小于100mm，焊接严密，不得焊焦、焊穿。2.22.2技术保证措施技术保证措施⑴防水板要与基面尽量密贴，并不得拉得过紧也不得出现大的鼓包，并留搭接余量确保焊接宽度。⑵防水板接口焊接后，用木柄弯针检查焊缝是否有虚焊、脱焊、漏焊。⑶底板、顶板防水板完成后尽快覆盖保护层砼。而侧墙防水板完成后，在钢筋、模板安装过程中必须采取措施避免破坏防水层，如钢筋焊接时，用铁板遮挡，避免烧破卷材。浇筑砼时，振动棒不得触及防水层。第三节顶板外防水涂料施工方法、技术措施车站顶板附加外防水采用非焦油聚氨脂防水涂料，该材料施工简单方便、防水效果好，质量易控制和保证。施工中主要是控制好两大工序：一是确保涂料的厚度；二是基面处理。基面处理时，应清除板面上的积水、浮渣，做到基面平整、洁净、干燥，无明显的凹凸，无外露的铁丝或钢筋等物。非焦油聚氨脂涂料防水层施工：按聚氨脂的配合比，将两种组混合并用搅拌器...
