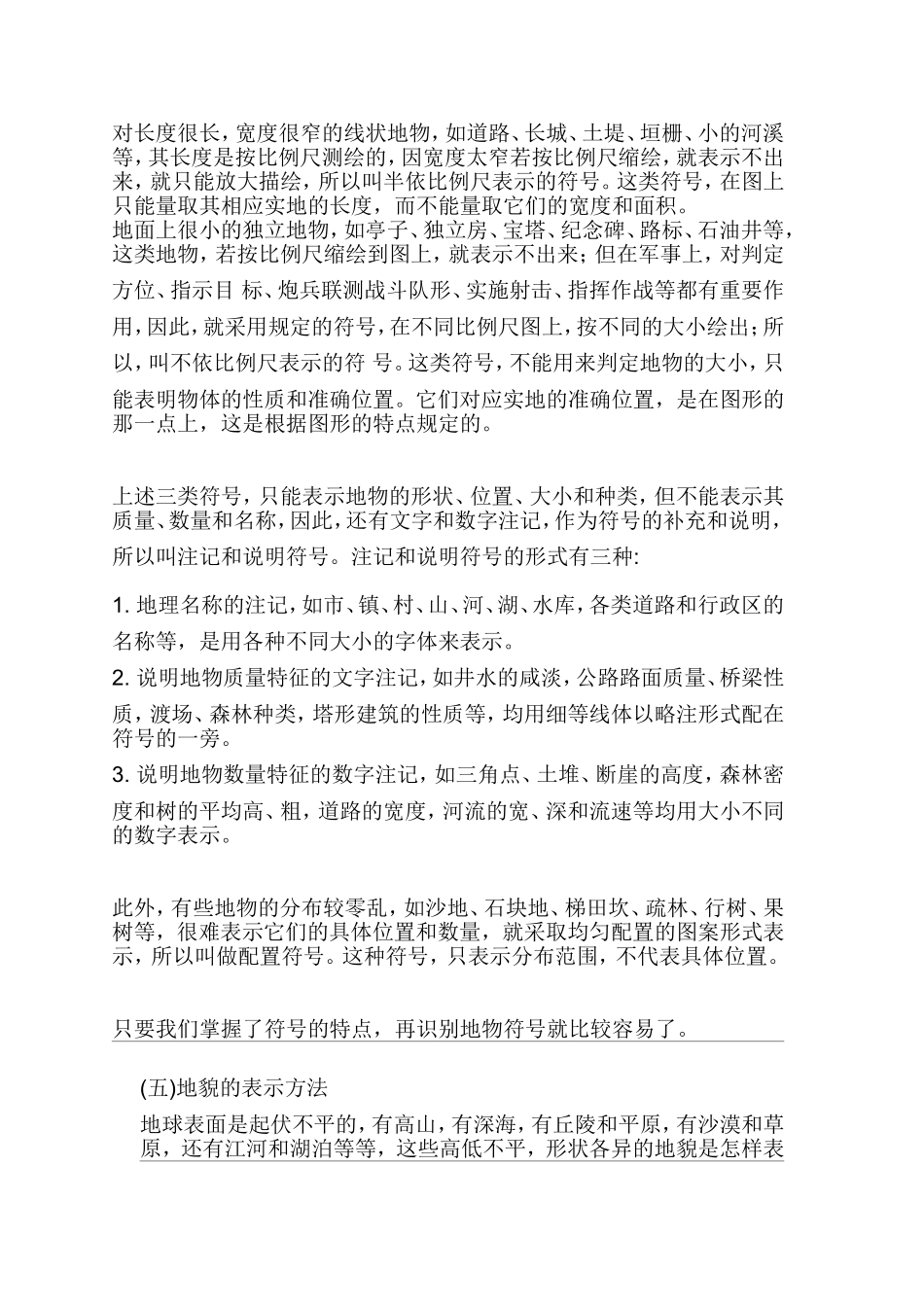

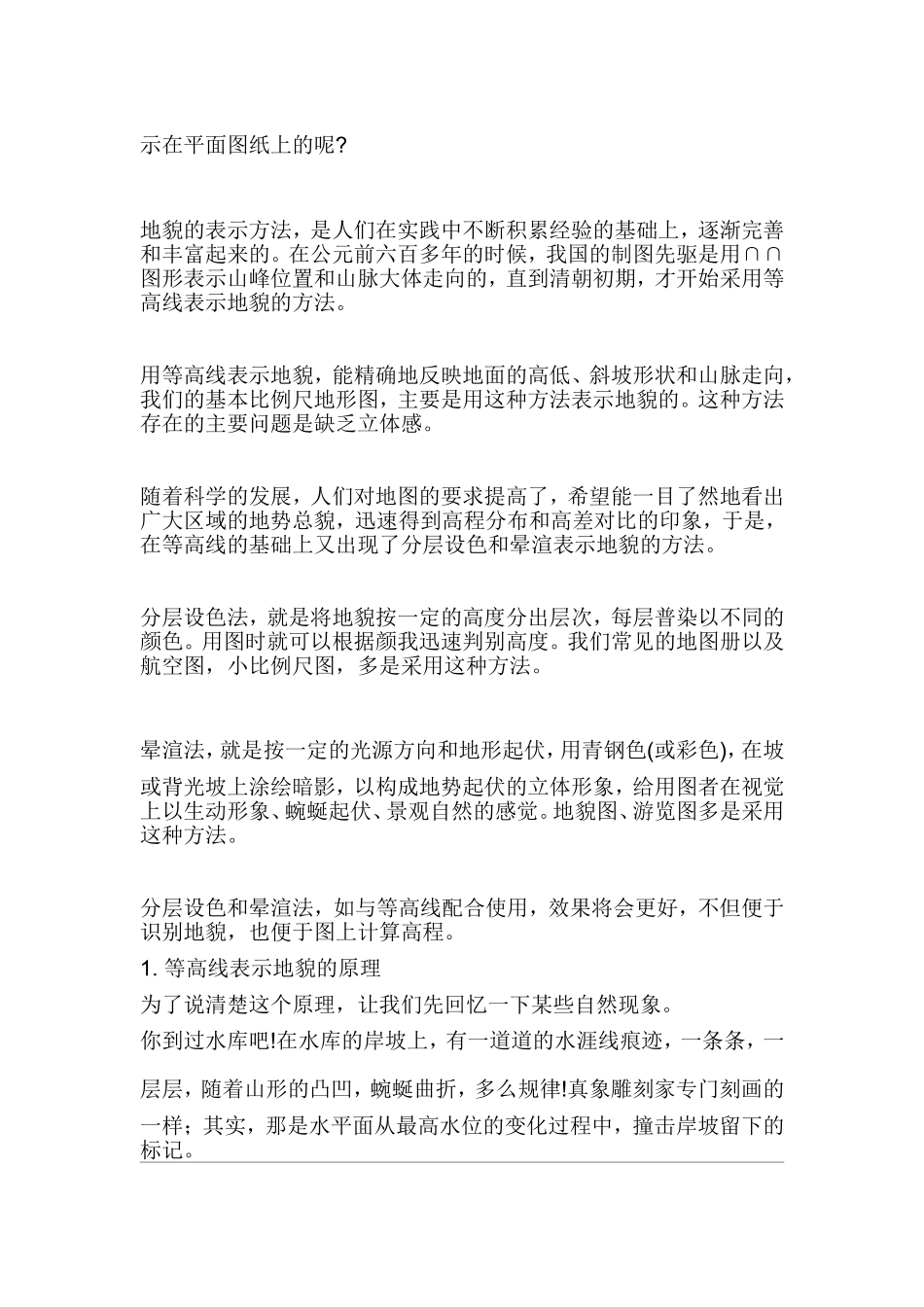

四)地物符号地面上的物体，种类繁多，千姿百态，因受比例尺的限制，测图时不可能按照它们的形状全部描绘在图纸上，只能把有军事意义的重要地物表示出来，有些不需要的物体，还要舍弃。为了使地图简明、美观，便于识别物体，判定方位和图上量测计算，制定了一些图形和注记，分别来表示实地某种物体，这些图形和注记，就叫地物符号。1.符号的特点在制定地物符号时，通常要考虑到以下几个原则和特点:一是符号要有统一性。没有统一的规定，不仅不利于测制、生产地图，也不利于使用地图。二是图形要形象醒目，容易识别记忆。符号的图形，尽可能地反映地物的外形和特征，使用图者一目了然，很容易联想到它所代表的地物。所以，地物符号在构图上力求做到三点:①与地物的平面形状相似，如居民地、公路、湖泊等，它们的图形与实地地物的平面轮廓对应相似，这种符号，称为轮廓符号或正形符号；②与地物的侧面形状相近，如突出树、烟囱、水塔等符号的图形与实地地物的侧面形状相似，比较形象、直观，这种符号，称做侧形符号；③与地物的意义相关，如气象台的风向标、矿井的锤子等，这种符号，称为象征性符号。了解了它们的特点，用图时，只要注意看图形、想意义，就容易识别记忆了。三是符号要合理分类，能反映地图内容的有机联系和区别，保证图面清晰，易于识别。2.符号的分类实地上面积较大的地物，如居民地、森林、江河、湖泊等，其外部轮廓都是按比例尺测绘的，叫做依比例尺表示的符号。这类符号，可以在图上量取其长、宽和面积，了解其分布和形状。对长度很长，宽度很窄的线状地物，如道路、长城、土堤、垣栅、小的河溪等，其长度是按比例尺测绘的，因宽度太窄若按比例尺缩绘，就表示不出来，就只能放大描绘，所以叫半依比例尺表示的符号。这类符号，在图上只能量取其相应实地的长度，而不能量取它们的宽度和面积。地面上很小的独立地物，如亭子、独立房、宝塔、纪念碑、路标、石油井等，这类地物，若按比例尺缩绘到图上，就表示不出来；但在军事上，对判定方位、指示目标、炮兵联测战斗队形、实施射击、指挥作战等都有重要作用，因此，就采用规定的符号，在不同比例尺图上，按不同的大小绘出；所以，叫不依比例尺表示的符号。这类符号，不能用来判定地物的大小，只能表明物体的性质和准确位置。它们对应实地的准确位置，是在图形的那一点上，这是根据图形的特点规定的。上述三类符号，只能表示地物的形状、位置、大小和种类，但不能表示其质量、数量和名称，因此，还有文字和数字注记，作为符号的补充和说明，所以叫注记和说明符号。注记和说明符号的形式有三种:1.地理名称的注记，如市、镇、村、山、河、湖、水库，各类道路和行政区的名称等，是用各种不同大小的字体来表示。2.说明地物质量特征的文字注记，如井水的咸淡，公路路面质量、桥梁性质，渡场、森林种类，塔形建筑的性质等，均用细等线体以略注形式配在符号的一旁。3.说明地物数量特征的数字注记，如三角点、土堆、断崖的高度，森林密度和树的平均高、粗，道路的宽度，河流的宽、深和流速等均用大小不同的数字表示。此外，有些地物的分布较零乱，如沙地、石块地、梯田坎、疏林、行树、果树等，很难表示它们的具体位置和数量，就采取均匀配置的图案形式表示，所以叫做配置符号。这种符号，只表示分布范围，不代表具体位置。只要我们掌握了符号的特点，再识别地物符号就比较容易了。(五)地貌的表示方法地球表面是起伏不平的，有高山，有深海，有丘陵和平原，有沙漠和草原，还有江河和湖泊等等，这些高低不平，形状各异的地貌是怎样表示在平面图纸上的呢?地貌的表示方法，是人们在实践中不断积累经验的基础上，逐渐完善和丰富起来的。在公元前六百多年的时候，我国的制图先驱是用∩∩图形表示山峰位置和山脉大体走向的，直到清朝初期，才开始采用等高线表示地貌的方法。用等高线表示地貌，能精确地反映地面的高低、斜坡形状和山脉走向，我们的基本比例尺地形图，主要是用这种方法表示地貌的。这种方法存在的主要问题是缺乏立体感。随着科学的发展，人们对地图的要求提高了，希望能一目了然地看出广大区域的地势总貌，迅速得到高...
