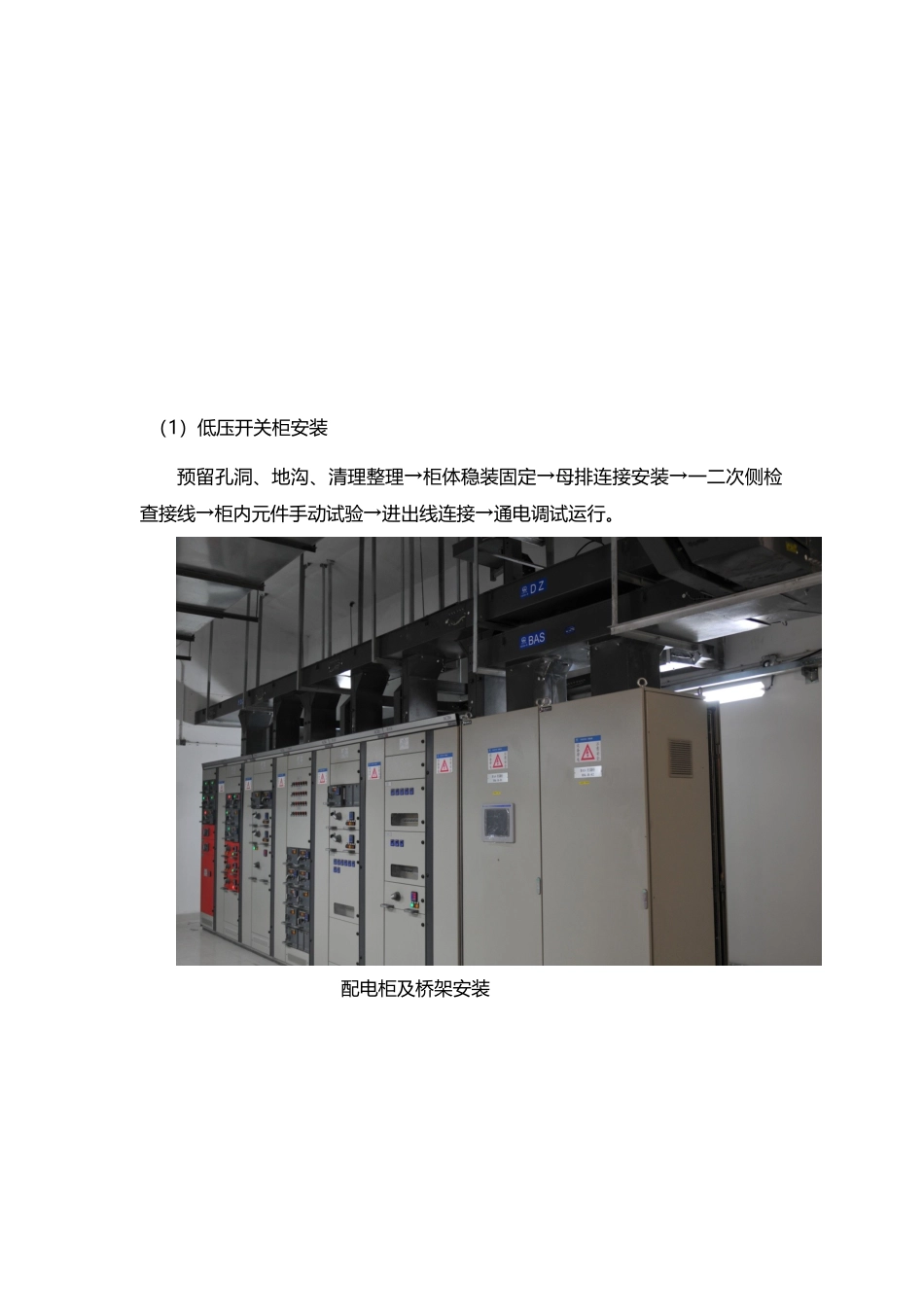

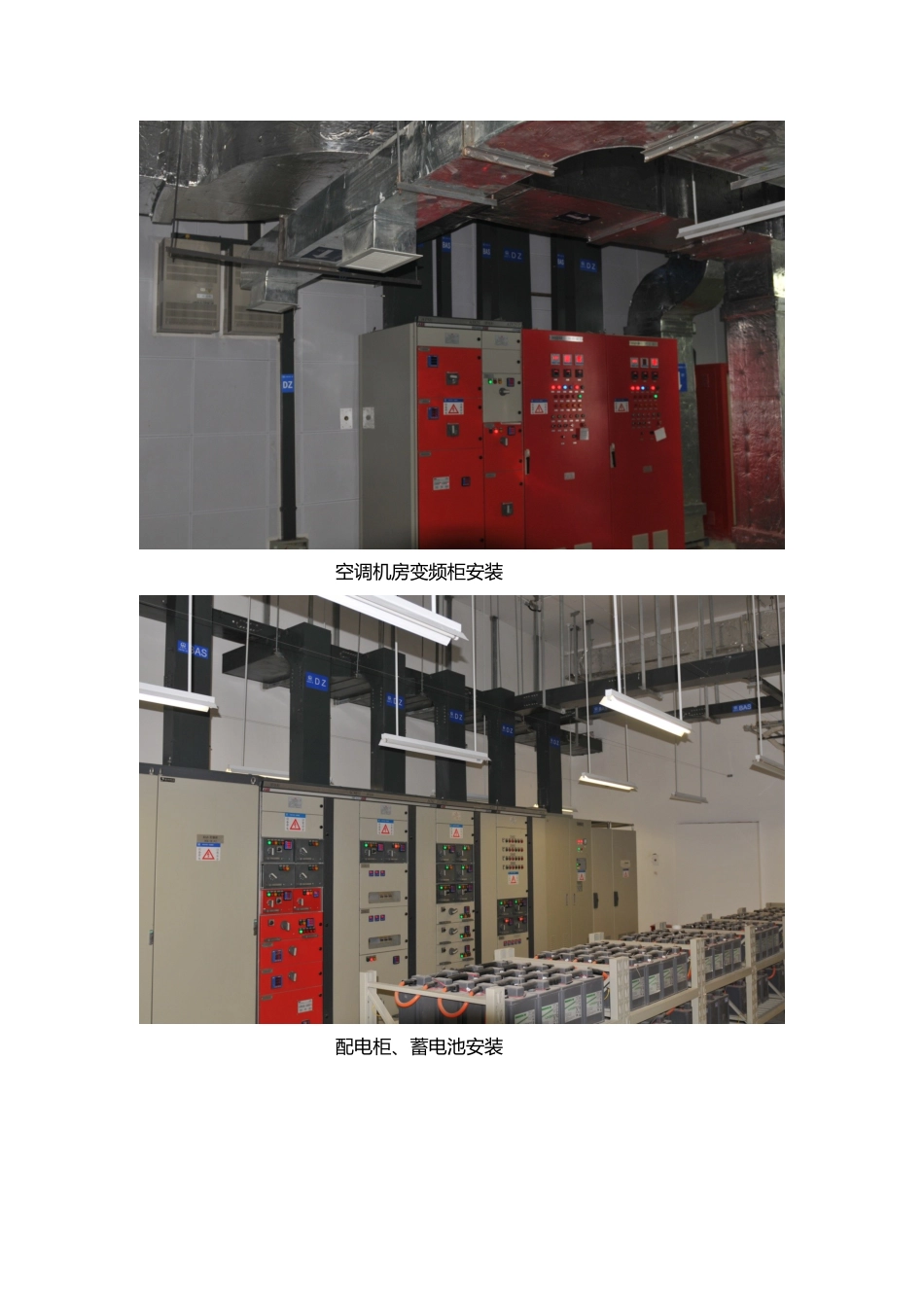

人员进场熟悉施工图纸图纸会审提出设备、材料安装辅件计划编制施工技术方案准备施工机具设备准备现场临时设施安装辅件加工接地安装技术/安全交底开工报告材料发放配合预埋件综合支吊架制安基础槽钢制安照明配管盘柜安装配电箱安装桥架安装管路敷设母线槽安装照明配线电缆敷设电缆头制安盘柜箱接线电气调整照明灯具安装盘柜回路调整绝缘检测单机调试电机检查接线检查接线灯具试亮配合站级联调调试方案、人员仪器、仪表准备单机试运转系统调试竣工验收站级联调母线调试盘柜调试电机检查城市轨道交通项目机电工程(第二部分)之常规设备安装专业一、低压配电与照明系统施工内容低压配电与照明系统施工内容包括低压开关柜、配电箱、桥架、灯具、小电器安装和电缆、电线敷设及相关调试等。施工工艺流程低压配电与照明系统施工工艺流程见下图。1)施工准备2)施工阶段3)调试阶段(1)低压开关柜安装预留孔洞、地沟、清理整理→柜体稳装固定→母排连接安装→一二次侧检查接线→柜内元件手动试验→进出线连接→通电调试运行。配电柜及桥架安装空调机房变频柜安装配电柜、蓄电池安装配电柜安装(2)、配电箱安装测量定位→设备开箱检查→二次运输→固定铁件制安→设备安装、箱连接→设备调试、二次模拟试验→验收。配电箱安装配电箱安装配电箱、EPS柜安装配电箱安装配电箱安装(3)桥架安装桥架、线槽入库验收→划线定位→托臂、支吊架安装→桥架、线槽安装→保护地线安装→调平校直→中间验收。综合桥架桥架安装桥架安装BAS系统、FAS系统、照明系统的桥架安装桥架安装(4)配管施工线管的入库验收→划线定位→箱盒定位固定→下料切断→安装→线管连接固定→中间验收。配管安装配管安装配管安装配管安装(5)电缆敷设电缆检查→水平/垂直电缆敷设→绝缘检测→固定、挂标识牌电线、电缆敷设前均应进行外观检查及绝缘测试,合格后方可进行敷设。柜内配线配缆安装(6)灯具安装a.工艺流程灯具固定→组装灯具→灯具接线→灯具接地。北京地铁黄庄站灯具安装灯具安装北京南站地铁灯具安装出入口灯具安装设备管理用房走廊照明灯具安装二、环境控制及隧道通风:由车站公共区空调通风及排烟系统(大系统)、车站设备及管理用房空调通风及排烟系统(小系统)、车站轨行区域排热系统、区间隧道活塞通风、机械通风(兼火灾防排烟)、制冷空调水系统组成。采用设置屏蔽门的闭式通风系统。1)、分为三级控制:就地、车站车控室、控制指挥中心的中央控制室。环控柜安装2)、常规叫法:风水电的风专业、机电的空调通风专业、环境控制专业、常规设备安装的空调专业等。3)、空调的四个参数:风速、温度、湿度、洁净度。4)、空调水系统包含:制冷机组、水泵、阀件、管道、保温、支吊架、新风机组、末端设备、冷却塔等。出制冷机组的冷冻水经过水泵加压、通过阀件调节、管道传输、保温减少冷损失、到达新风机组及末端设备用以冷却空气,散热后,通过回水管道到达制冷机组进行再冷却,循环。出制冷机组的冷却水经过水泵加压、通过阀件调节、管道传输、到达冷却塔进行冷却散热后,通过回水管道到达制冷机组进行再换热,循环。5)、空调风系统:外界自然空气进入、风口、风管道、阀件、到达新风机组、经过新风机组进行处理(风速、温度、湿度、洁净度),到达要求后经过新风管道输送到指定地点,对环境进行调节。对环境调节后,一部分空气通过回风管回到新风机房循环处理(减少能耗),一部分通过管道排到室外。空调机组安装空调机组安装空调机组安装空调机组安装6)、车站轨行区域排热系统:列车到达车站后,列车通过天窗排除废气、热气,车站轨行区域排热系统收集后通过管道、消音后排到室外。轨顶排热风管安装区间隧道活塞通风:由隧道风机(含射流风机)、风管、阀件、支吊架、消音器等组成。消除隧道活塞风。机械通风(兼火灾防排烟):由风机、排烟风机、阀件(280度)、钢板风管、风口等组成。平时通风换气,发生火灾时进行排烟通风。7)、风管材质有:碳素薄钢板、镀锌铁皮、火克板(防火板)、酚醛板、砼结构风道等。通风管道安装空调风管安装风管安装风管及风口安装水管材质有:无缝钢管、碳素钢管、镀锌钢管等。管...
