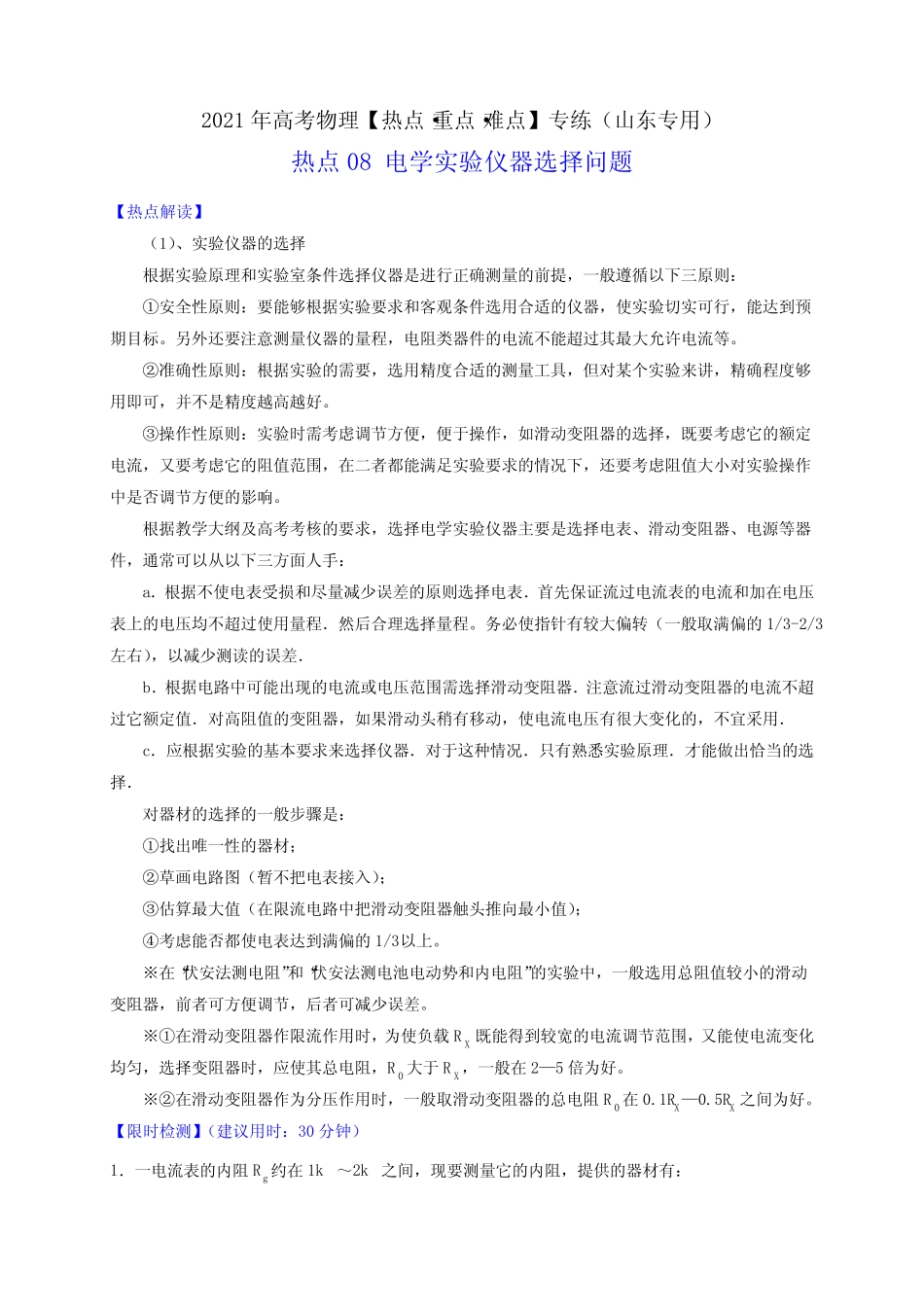

2021年高考物理【热点·重点·难点】专练（山东专用）热点08电学实验仪器选择问题【热点解读】（1）、实验仪器的选择根据实验原理和实验室条件选择仪器是进行正确测量的前提，一般遵循以下三原则：①安全性原则：要能够根据实验要求和客观条件选用合适的仪器，使实验切实可行，能达到预期目标。另外还要注意测量仪器的量程，电阻类器件的电流不能超过其最大允许电流等。②准确性原则：根据实验的需要，选用精度合适的测量工具，但对某个实验来讲，精确程度够用即可，并不是精度越高越好。③操作性原则：实验时需考虑调节方便，便于操作，如滑动变阻器的选择，既要考虑它的额定电流，又要考虑它的阻值范围，在二者都能满足实验要求的情况下，还要考虑阻值大小对实验操作中是否调节方便的影响。根据教学大纲及高考考核的要求，选择电学实验仪器主要是选择电表、滑动变阻器、电源等器件，通常可以从以下三方面人手：a．根据不使电表受损和尽量减少误差的原则选择电表．首先保证流过电流表的电流和加在电压表上的电压均不超过使用量程．然后合理选择量程。务必使指针有较大偏转（一般取满偏的1/3-2/3左右），以减少测读的误差．b．根据电路中可能出现的电流或电压范围需选择滑动变阻器．注意流过滑动变阻器的电流不超过它额定值．对高阻值的变阻器，如果滑动头稍有移动，使电流电压有很大变化的，不宜采用．c．应根据实验的基本要求来选择仪器．对于这种情况．只有熟悉实验原理．才能做出恰当的选择．对器材的选择的一般步骤是：①找出唯一性的器材；②草画电路图（暂不把电表接入）；③估算最大值（在限流电路中把滑动变阻器触头推向最小值）；④考虑能否都使电表达到满偏的1/3以上。※在“伏安法测电阻”和“伏安法测电池电动势和内电阻”的实验中，一般选用总阻值较小的滑动变阻器，前者可方便调节，后者可减少误差。※①在滑动变阻器作限流作用时，为使负载RX既能得到较宽的电流调节范围，又能使电流变化均匀，选择变阻器时，应使其总电阻，R0大于RX，一般在2—5倍为好。※②在滑动变阻器作为分压作用时，一般取滑动变阻器的总电阻R0在0.1RX—0.5RX之间为好。【限时检测】（建议用时：30分钟）1．一电流表的内阻Rg约在1k～2k之间，现要测量它的内阻，提供的器材有：A．待测电流表G（量程250A）B．电源E（4V，内阻0.6）C．电阻箱RA（0－9999）D．滑动变阻器R1（0－20，1A）E.滑动变阻器R2（0－250，0.6A）F.滑动变阻器R3（0－1k，0.3A）G.标准电流表G（量程250A）H.电键S1、S2及导线若干有甲、乙两同学，用不同的测量方法来测出内阻。设计的电路如图(1)和(2)A、甲同学利用图(1)的电路图来测量内阻，其实验步骤如下：①先按电路图一接好各元件，并使滑动触头P先置a端，断开电键S1，且使电阻箱阻值为零②闭合电键S1，调节滑动触头P于某一位置，使G表满刻度Ig③保持滑动触头P的位置不变，调节电阻箱RA，使G表的读数变为半偏（2gI），记下此时的电阻箱数值R④实验完毕后断开电键，即得待测电流表内阻Rg=RB、乙同学利用图(2)的电路图来测得内阻，其实验步骤如下：①先按电路图(2)接好各元件，并使滑动触头P先置于a端，断开电键S1、S2，且使电阻箱阻值为零②闭合电键S和S1，调节滑动触头P于某一位置，使D表满刻度Ig③断开电键S1，闭合电键S，调节电阻箱电阻值，使D表电流仍为Ig，记下电阻箱数值R④实验完毕后断开电键，即得待测电流表内阻Rg=R请回答以下问题：(1)在不考虑操作过程中的失误的前提下，仅就电路设计而言，能更准确地测出电流表内阻值的是______同学设计的方案。(2)甲、乙两同学在操作过程中有一名同学有失误，请你指出是那名同学并改正：______(3)对测量精度较差的那个设计方案中，回答以下问题：（a）其测量误差的主要来源，以下分析正确的是______A．电阻箱两端电压大于2ggIRB．aP端的电压增大C．G表两端电压由IgRg减为2ggIRD．电阻箱R分压作用（b）这一测量值对实际的内阻而言是偏大还是偏小？答：______（c）要使这一测量值的误差尽量小，则可变电阻应选择_______。【答案】乙电阻箱R阻值应先置于2k以上，不应先置于零AB偏大R1【解析】(1)乙同学...
