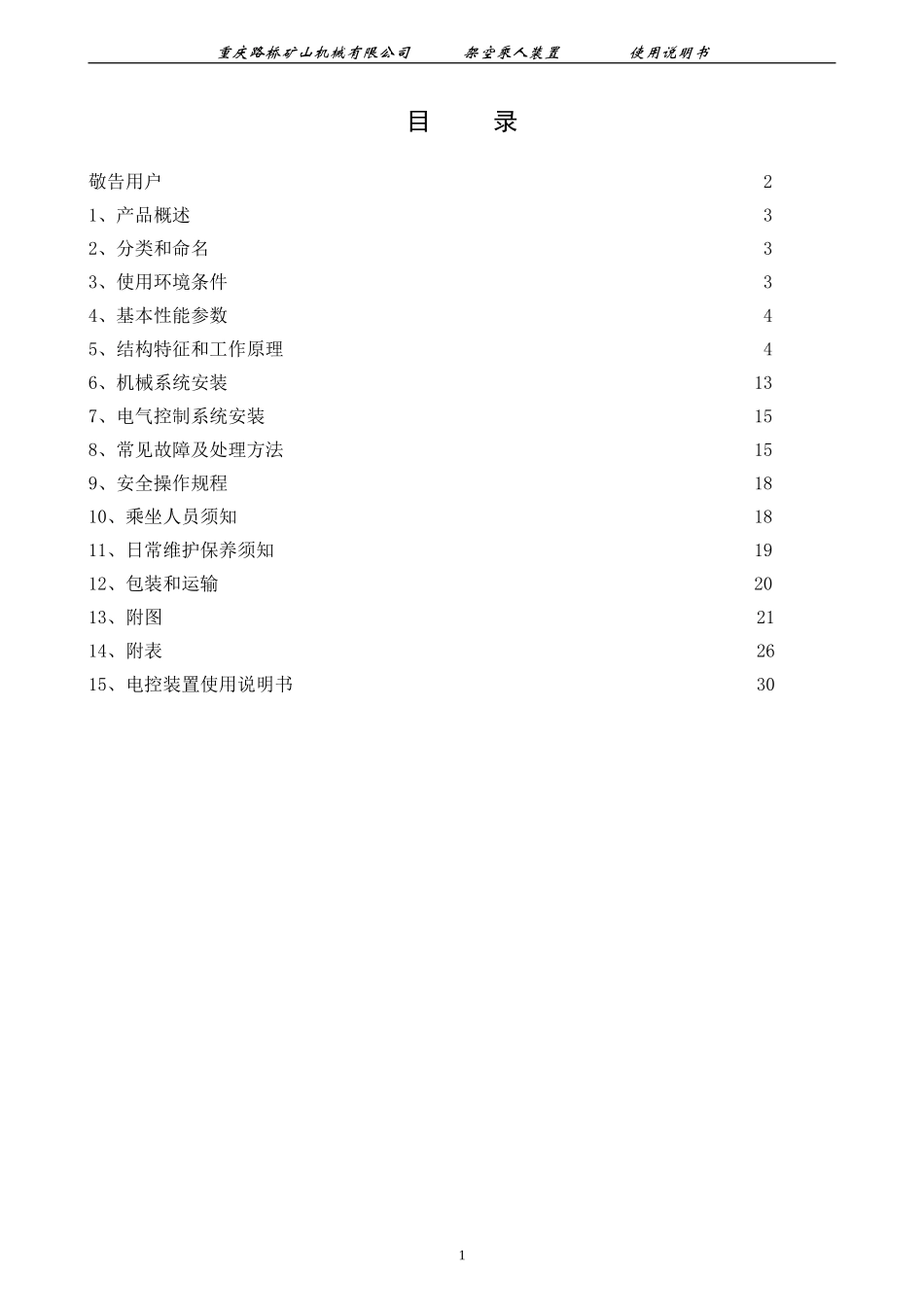

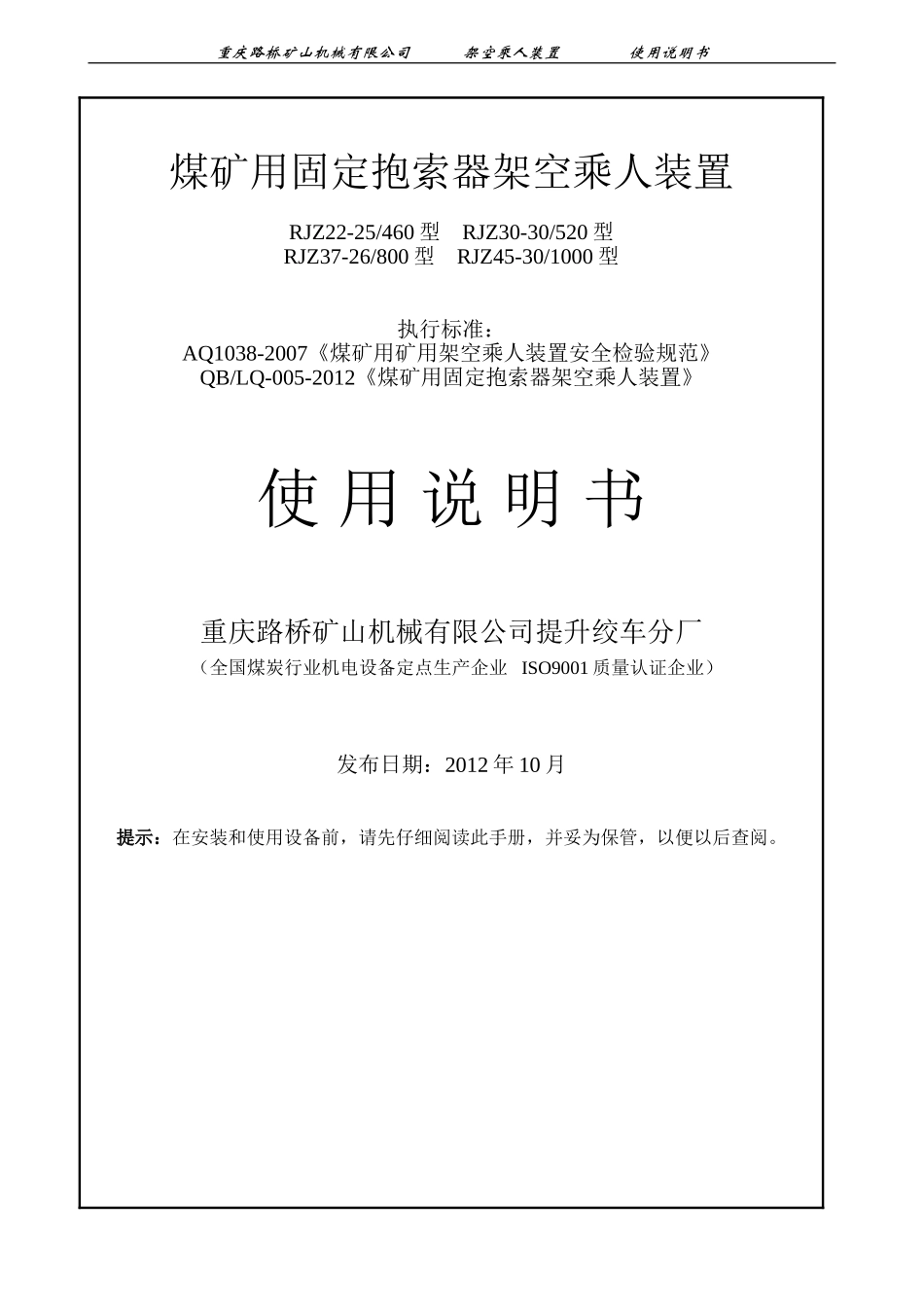

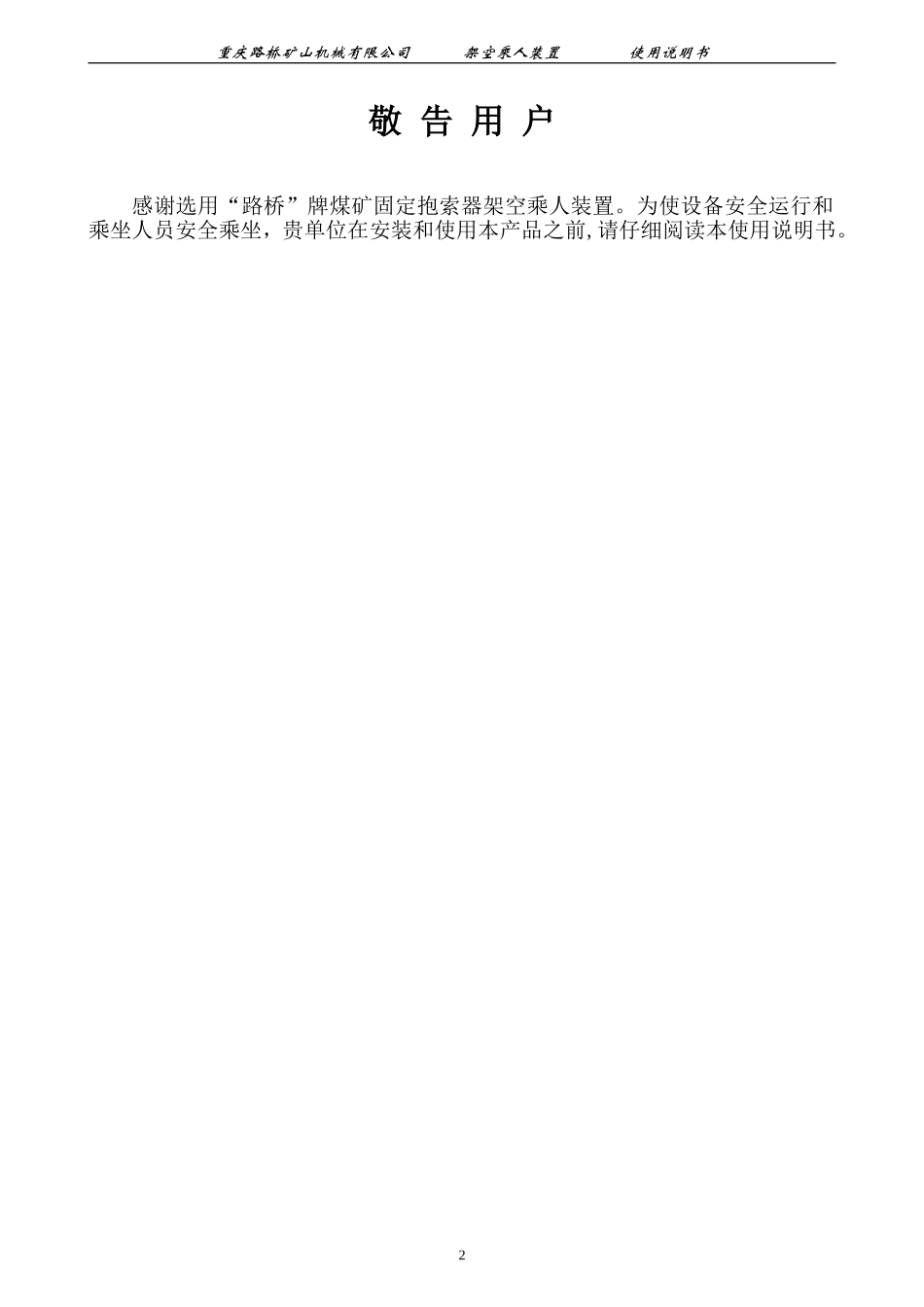

重庆路桥矿山机械有限公司架空乘人装置使用说明书煤矿用固定抱索器架空乘人装置RJZ22-25/460型RJZ30-30/520型RJZ37-26/800型RJZ45-30/1000型执行标准：AQ1038-2007《煤矿用矿用架空乘人装置安全检验规范》QB/LQ-005-2012《煤矿用固定抱索器架空乘人装置》使用说明书重庆路桥矿山机械有限公司提升绞车分厂（全国煤炭行业机电设备定点生产企业ISO9001质量认证企业）发布日期：2012年10月提示：在安装和使用设备前，请先仔细阅读此手册，并妥为保管，以便以后查阅。重庆路桥矿山机械有限公司架空乘人装置使用说明书目录敬告用户21、产品概述32、分类和命名33、使用环境条件34、基本性能参数45、结构特征和工作原理46、机械系统安装137、电气控制系统安装158、常见故障及处理方法159、安全操作规程1810、乘坐人员须知1811、日常维护保养须知1912、包装和运输2013、附图2114、附表2615、电控装置使用说明书301重庆路桥矿山机械有限公司架空乘人装置使用说明书敬告用户感谢选用“路桥”牌煤矿固定抱索器架空乘人装置。为使设备安全运行和乘坐人员安全乘坐，贵单位在安装和使用本产品之前,请仔细阅读本使用说明书。2重庆路桥矿山机械有限公司架空乘人装置使用说明书1产品概述煤矿固定抱索器架空乘人装置（以下简称乘人装置），是煤矿井下辅助运输设备，主要是运送人员上下斜井或平巷之用。它主要由驱动装置、托绳装置、乘人器、尾轮装置、张紧装置、安全保护装置及电控装置等组成（见图1）。具有安全保护齐全、运行安全可靠、人员上下方便、无需等待随到随行、操作简单、维修方便、动力消耗小、输送效率高、一次性投资低等特点，是一种新型的现代化煤矿井下人员输送设备。2分类与命名2.1产品分类产品按抱索器型式分：煤矿固定抱索器架空乘人装置、煤矿活动抱索器架空乘人装置、煤矿大坡度可摘挂抱索器架空乘人装置、煤矿单向活动抱索器架空乘人装置、煤矿单向大坡度可摘挂抱索器架空乘人装置、煤矿单向固定抱索器架空乘人装置。2.2命名2.2.1产品型号乘人装置型号表示方法应符合AQ1038-2007中的规定。RJ□□□－□/□□□□修改序号驱动方式：变频调速为P，直流调速为Z，液压调速为U，开关磁阻为D，交流电机不注张紧方式：液压张紧（Y），重锤张紧不注补充参数：最大适用倾角，单位为度（°）/最大运输距离，单位为米（m）主参数：驱动功率，单位为千瓦（kW）制动方式：液压站为Z，电液制动器为Y，气动为Q乘人装置类别：双向活动抱索器（H），双向大坡度可摘挂抱索器（K），双向固定抱索器不注，单向活动抱索器（DH），单向大坡度可摘挂抱索器（DK），单向固定抱索器（D）产品类型：架空乘人装置示例1：采用液压传动，液压制动和液压张紧，最大适用倾角25°，最大运输距离1600m，驱动功率为45kW的固定抱索器架空乘人装置：RJZ45-25/1600YU；示例2：采用交流电机传动，电液制动器制动和重锤张紧，最大适用倾角26°，最大运输距离600m，驱动功率为25kW的固定抱索器架空乘人装置：RJZ25-26/600。3使用环境条件3.1工作条件3.1.1煤矿固定抱索器架空乘人装置适用于巷道工作坡度不超过35º，且不得大于设计值。3.1.2隔爆型乘人装置工作时，周围空气中的煤尘、甲烷等爆炸性气体不应超过《煤矿安全规程》中规定的浓度。3.1.3乘人装置应安装在空气温度0℃～40℃、相对湿度不大于85%（环境温度为20℃±5℃时），海拔高度不超过1000m的巷道内,应能防止液体浸入电器内部，无剧烈震动、颠簸，无腐蚀性气体的环境中工作。3.1.4当海拔高度超过1000m时，需要考虑到空气冷却作用和介电强度的下降，选用的电气设备应根据制造厂和用户的协议进行设计或使用。3重庆路桥矿山机械有限公司架空乘人装置使用说明书4基本性能参数表1基本参数型号单位RJZ22-25/460RJZ30-30/520RJZ37-27/800RJZ45-30/1000最大适应工作坡度°25302730最大工作适应距离m4605208001000电机型号/YB2-200L-6YB2-225M-6YB2-250S-6YB2-280S-6电机转速rpm980980980980驱动电机功率kW22303745减速机型号/YRB3HV-8-71YRB3HV-8-71YRB3HV-9-63YRB3HV-9-63隔爆型电力液压推动器/BYT1-45Z/6BYT1-45Z/6BYT1-45Z/6BYT1-45Z/6最大运行速度m/s0.850.850.960...
