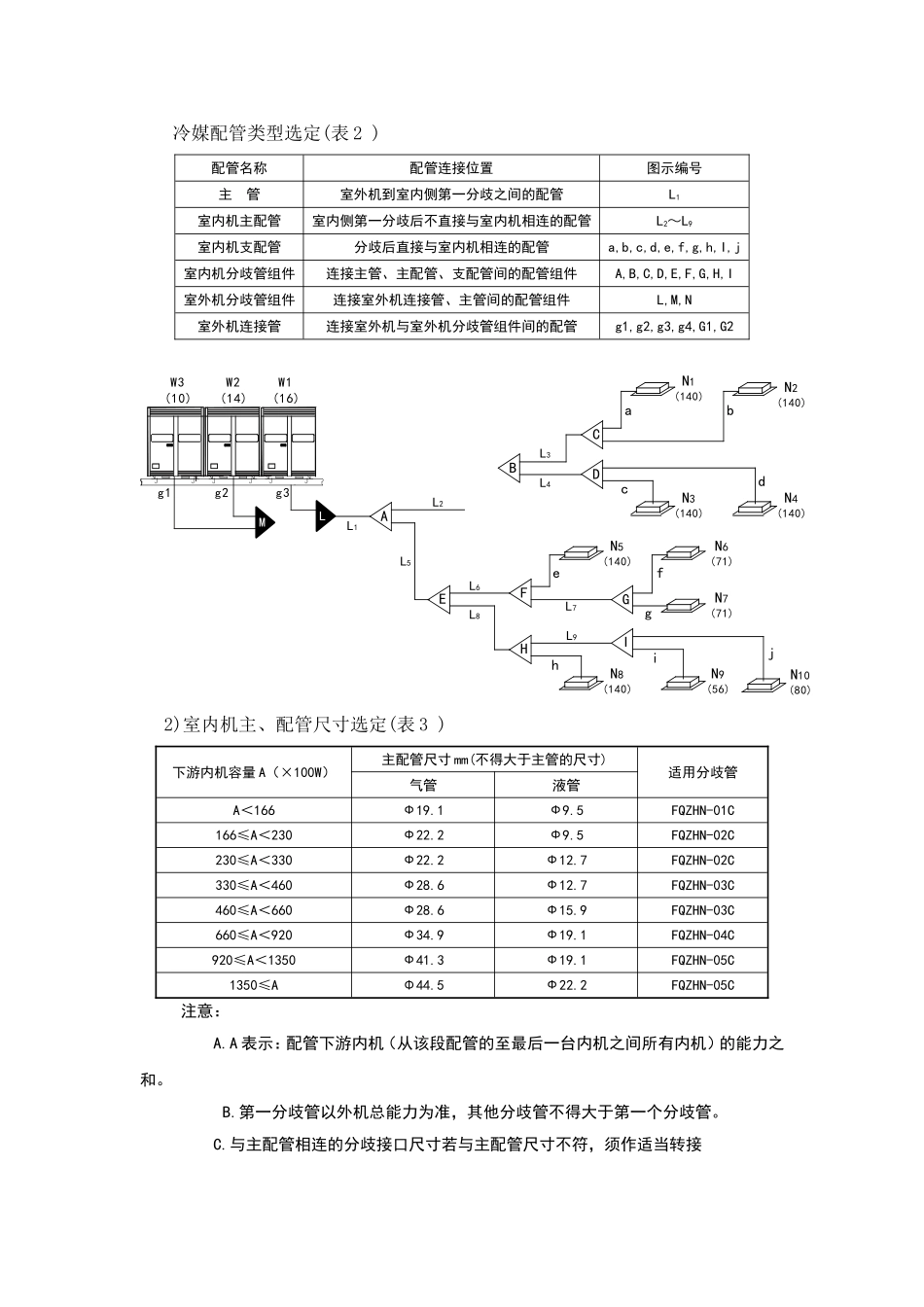

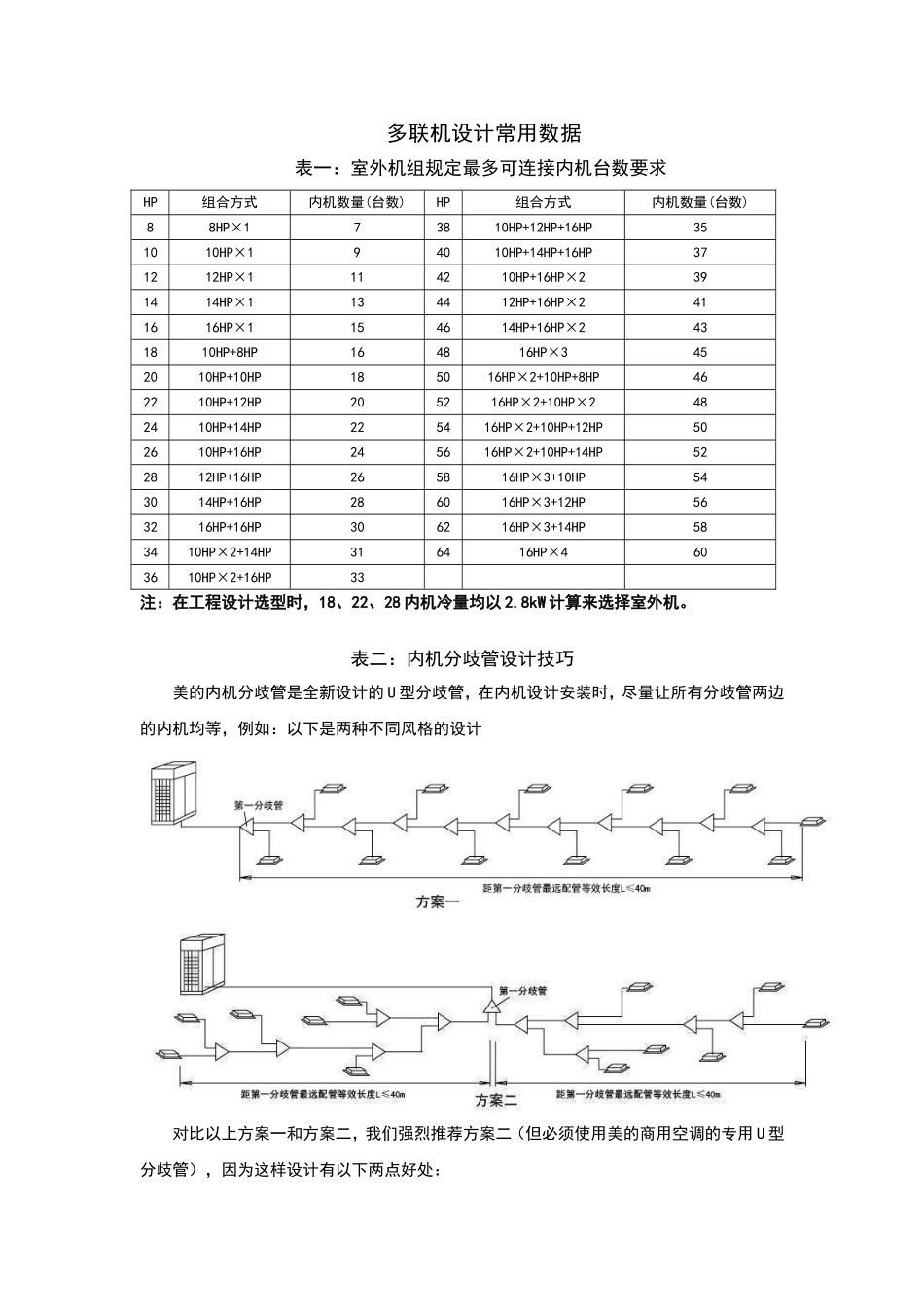

多联机设计常用数据表一：室外机组规定最多可连接内机台数要求HP组合方式内机数量(台数)HP组合方式内机数量(台数)88HP×173810HP+12HP+16HP351010HP×194010HP+14HP+16HP371212HP×1114210HP+16HP×2391414HP×1134412HP+16HP×2411616HP×1154614HP+16HP×2431810HP+8HP164816HP×3452010HP+10HP185016HP×2+10HP+8HP462210HP+12HP205216HP×2+10HP×2482410HP+14HP225416HP×2+10HP+12HP502610HP+16HP245616HP×2+10HP+14HP522812HP+16HP265816HP×3+10HP543014HP+16HP286016HP×3+12HP563216HP+16HP306216HP×3+14HP583410HP×2+14HP316416HP×4603610HP×2+16HP33注：在工程设计选型时，18、22、28内机冷量均以2.8kW计算来选择室外机。表二：内机分歧管设计技巧美的内机分歧管是全新设计的U型分歧管，在内机设计安装时，尽量让所有分歧管两边的内机均等，例如：以下是两种不同风格的设计对比以上方案一和方案二，我们强烈推荐方案二（但必须使用美的商用空调的专用U型分歧管），因为这样设计有以下两点好处：冷媒配管设计冷媒配管长度和落差(表1)允许值配管部分配管长配管总长（实际长）≤350m（30匹以下）L1+L2+L3+L4+L5+L6+L7+L8+L9+a+b+c+d+e+f+g+h+i+j≤500m（30匹以上）最远配管长（m）实际长度≤150mL1+L5+L8+L9+j相当长度≤175m第一分歧到最远配管相当长度L（m）≤40mL5+L8+L9+j落差室内机和室外机之间的落差H1室外机高于室内机时≤50m/室外机低于室内机时≤70m/室内机-室内机落差H2≤15m/注：相当长换算：按分歧管接头0.5m/处。N1(140)N3(140)N5(140)N6(71)N7(71)N9(56)N8(140)N2(140)N4(140)室外机(一台或多台相连)室内机与室外机之间的高度差H≤70m室内机与室内机之间的高度差H≤15m第一分歧管室内机组室内机最远配管等效长度L≤175m距第一分歧管最远配管等效长度L≤40mN10(80)ABDEFGHICabcefghijdL1L2L5L7L9L8L6L3L4注：1、所有分歧管必须采用美的专用的分歧管，不按此要求操作可能导致系统严重故障；2、内机尽量均等地安装在U型分歧管的两边。冷媒配管类型选定(表2)配管名称配管连接位置图示编号主管室外机到室内侧第一分歧之间的配管L1室内机主配管室内侧第一分歧后不直接与室内机相连的配管L2～L9室内机支配管分歧后直接与室内机相连的配管a,b,c,d,e,f,g,h,I,j室内机分歧管组件连接主管、主配管、支配管间的配管组件A,B,C,D,E,F,G,H,I室外机分歧管组件连接室外机连接管、主管间的配管组件L,M,N室外机连接管连接室外机与室外机分歧管组件间的配管g1,g2,g3,g4,G1,G2N1(140)N3(140)N5(140)N6(71)N7(71)N9(56)N8(140)N2(140)N4(140)N10(80)ABEFHGICDL1L2L3L4L5L6L8L9L7abcdefgijhW3(10)W2(14)W1(16)MLg1g2g32)室内机主、配管尺寸选定(表3)下游内机容量A（×100W）主配管尺寸mm(不得大于主管的尺寸)适用分歧管气管液管A＜166Ф19.1Ф9.5FQZHN-01C166≤A＜230Ф22.2Ф9.5FQZHN-02C230≤A＜330Ф22.2Ф12.7FQZHN-02C330≤A＜460Ф28.6Ф12.7FQZHN-03C460≤A＜660Ф28.6Ф15.9FQZHN-03C660≤A＜920Ф34.9Ф19.1FQZHN-04C920≤A＜1350Ф41.3Ф19.1FQZHN-05C1350≤AΦ44.5Ф22.2FQZHN-05C注意：A.A表示：配管下游内机（从该段配管的至最后一台内机之间所有内机）的能力之和。B.第一分歧管以外机总能力为准，其他分歧管不得大于第一个分歧管。C.与主配管相连的分歧接口尺寸若与主配管尺寸不符，须作适当转接室外机主管尺寸，连接方法(表4)室外机容量所有配管等效长度＜90m时主管尺寸所有配管等效长度≥90m时主管尺寸气侧（mm）液侧（mm）室内第一分歧管气侧（mm）液侧（mm）室内第一分歧管8HPΦ22.2Φ12.7FQZHN-02CΦ25.4Φ12.7FQZHN-02C10HPΦ25.4Φ12.7FQZHN-02CΦ25.4Φ12.7FQZHN-02C12HP～14HPΦ28.6Φ12.7FQZHN-03CΦ28.6Φ15.9FQZHN-03C16HPΦ28.6Φ12.7FQZHN-03CΦ31.8Φ15.9FQZHN-03C18～22HPΦ31.8Φ15.9FQZHN-03CΦ31.8Φ19.1FQZHN-03C24HPΦ31.8Φ15.9FQZHN-03CΦ31.8Φ19.1FQZHN-03C26～32HPΦ34.9Φ19.1FQZHN-04CΦ38.1Φ22.2FQZHN-04C34～48HPΦ41.3Φ19.1FQZHN-05CΦ41.3Φ22.2FQZHN-05C50～64HPΦ44.5Φ22.2FQZHN-05CΦ44.5Φ25.4FQZHN-05C注意：1、并联模...
