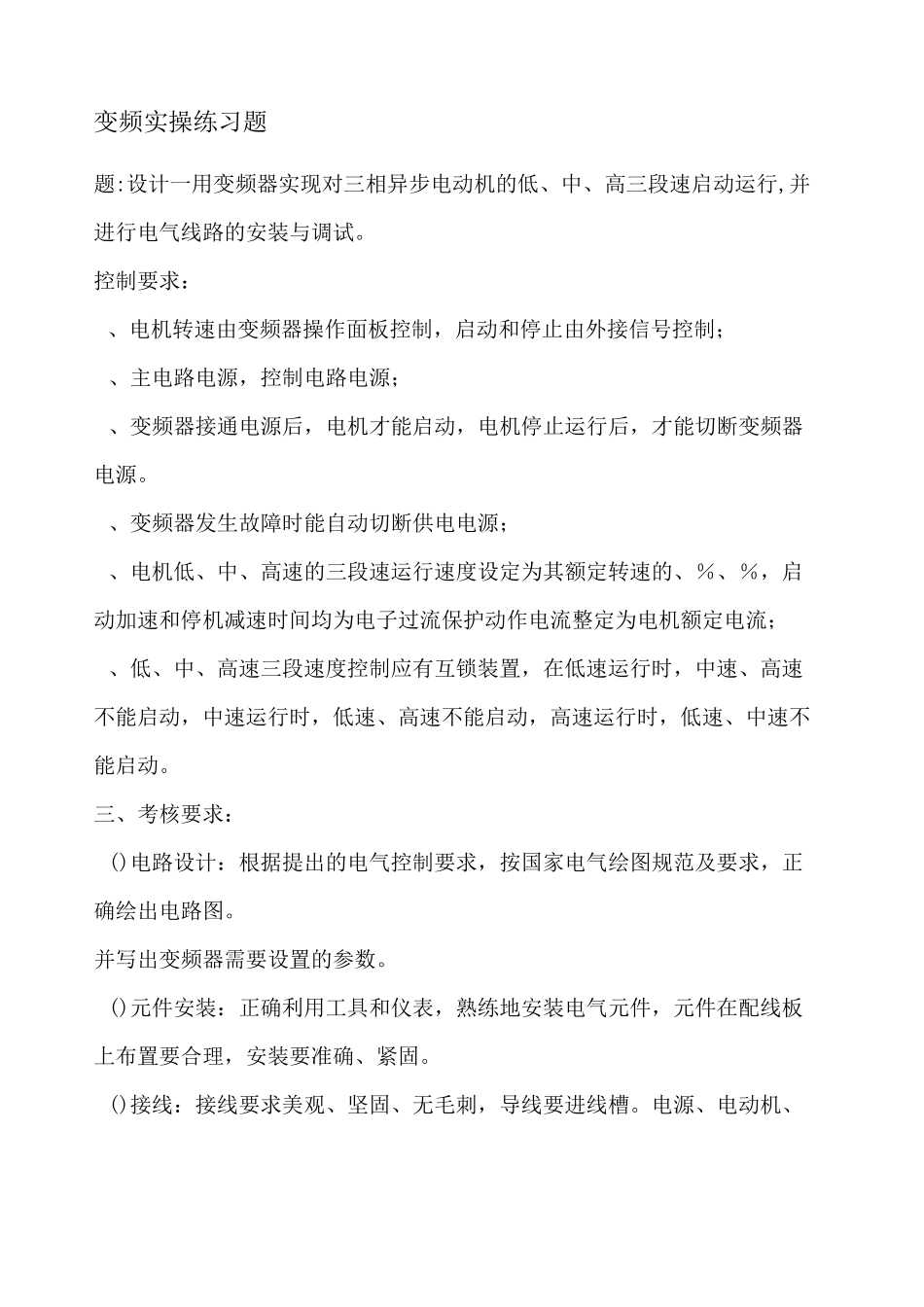

变频实操练习题题:设计一用变频器实现对三相异步电动机的低、中、高三段速启动运行,并进行电气线路的安装与调试。控制要求：、电机转速由变频器操作面板控制，启动和停止由外接信号控制；、主电路电源，控制电路电源；、变频器接通电源后，电机才能启动，电机停止运行后，才能切断变频器电源。、变频器发生故障时能自动切断供电电源；、电机低、中、高速的三段速运行速度设定为其额定转速的、％、％，启动加速和停机减速时间均为电子过流保护动作电流整定为电机额定电流；、低、中、高速三段速度控制应有互锁装置，在低速运行时，中速、高速不能启动，中速运行时，低速、高速不能启动，高速运行时，低速、中速不能启动。三、考核要求：()电路设计：根据提出的电气控制要求，按国家电气绘图规范及要求，正确绘出电路图。并写出变频器需要设置的参数。()元件安装：正确利用工具和仪表，熟练地安装电气元件，元件在配线板上布置要合理，安装要准确、紧固。()接线：接线要求美观、坚固、无毛刺，导线要进线槽。电源、电动机、变频器的配线、按钮接线要接到端子排上，进出线槽的端子要有端子标号，根据需要压接端子。（）通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验并调试成功，注意人身和设备安全。（）必须穿戴劳动保护用品，符合安全文明生产。题:某工厂运料装置的运行速度曲线如下图所示，试设计一用变频器控制三相异步电动机拖动运料装置的控制电路，并进行安装、调试。控制要求：（）按下前进启动按钮，平板车起动加速到其额定速度的向前行驶，到达点碰触限位开关时，减速至其额定速度的继续向前行驶，到达点碰触限位开关时停车；按下后退启动按钮，平板车起动加速到其额定速度返回，到达点碰触限位开关时，减速至其额定速度的继续后退返回，到达点碰触限位开关时停车；平板车行驶中按下停止按钮，可随时停车。（）平板车主电路电源，控制电路电源；（）变频器接通电源后，电机才能启动，电机停止运行后才能断开变频器电源；()平板车行驶过程中一旦变频器发生故障能自动切断电源；()平板车启动加速时间为，停机减速时间均为，变频器电子过流保护动作电流整定为电动机额定电流。()电路应有必要的过载、短路、欠压保护功能。题：某机械动力头的工作是由三相异步电动机拖动作左右往复移动，其左右移动行程分别由位置开关、限制。试设计一用变频器控制三相异步电动机拖动该机械动力头自动往复运动的控制电路，并进行安装与调试。控制要求：、电机转速由变频器操作面板控制，启动和停止由外接信号控制；、主电路电源，控制电路电源；、变频器接通电源后，电机才能启动，电机停止运行后才能断开变频器电源；、变频器发生故障时能自动切断变频器供电电源；、电路应有过载、短路、欠压和失压等保护；、电机运行速度设定为其额定转速的，启动加速和停机减速时间均为电子过流保护动作电流整定为电动机额定电流。题:设计一物料输送机控制电路，并进行安装与调试。控制要求：、物料输送机由变频器控制三相异步电动机来拖动，要求电动机具有正转、点动控制功能；且变频器接通电源后，电机才能启动，只有电机停止运行后，才能切断变频器电源；、物料输送机的运行速度根据物料输送要求由外部信号调节，点动时电机运行速度为其额定转速的;、为了让传送的物料准确到位，电机设有电磁制动器，当变频器输出频率大于〉时，电磁制动器得电，其抱闸打开，电机开始启动。当变频器输出频率小于V时，电磁制动器失电，其抱闸抱紧电机轴而使物料传送装置立即停机(电磁制动器线圈用接触器线圈模拟)。、主电路电源，控制电路电源；、物料输送机运行过程中一旦发生变频器故障或电机过载，能立即切断变频器输出而停车；、物料输送机启动加速时间为秒，停机减速时间均为秒变频器电子过流保护动作电流整定为电机额定电流；、电路还应有必要的短路、欠压保护功能。三、考核要求：()电路设计：根据控制要求，按国家电气绘图规范及要求，正确绘出电路图。()列出变频器需要设置的参数。()设置变频器参数。()元件安装：正确利用工具和仪表，熟练地安装电气元件，元件在配线板上布置要合理，安装要准确、...
