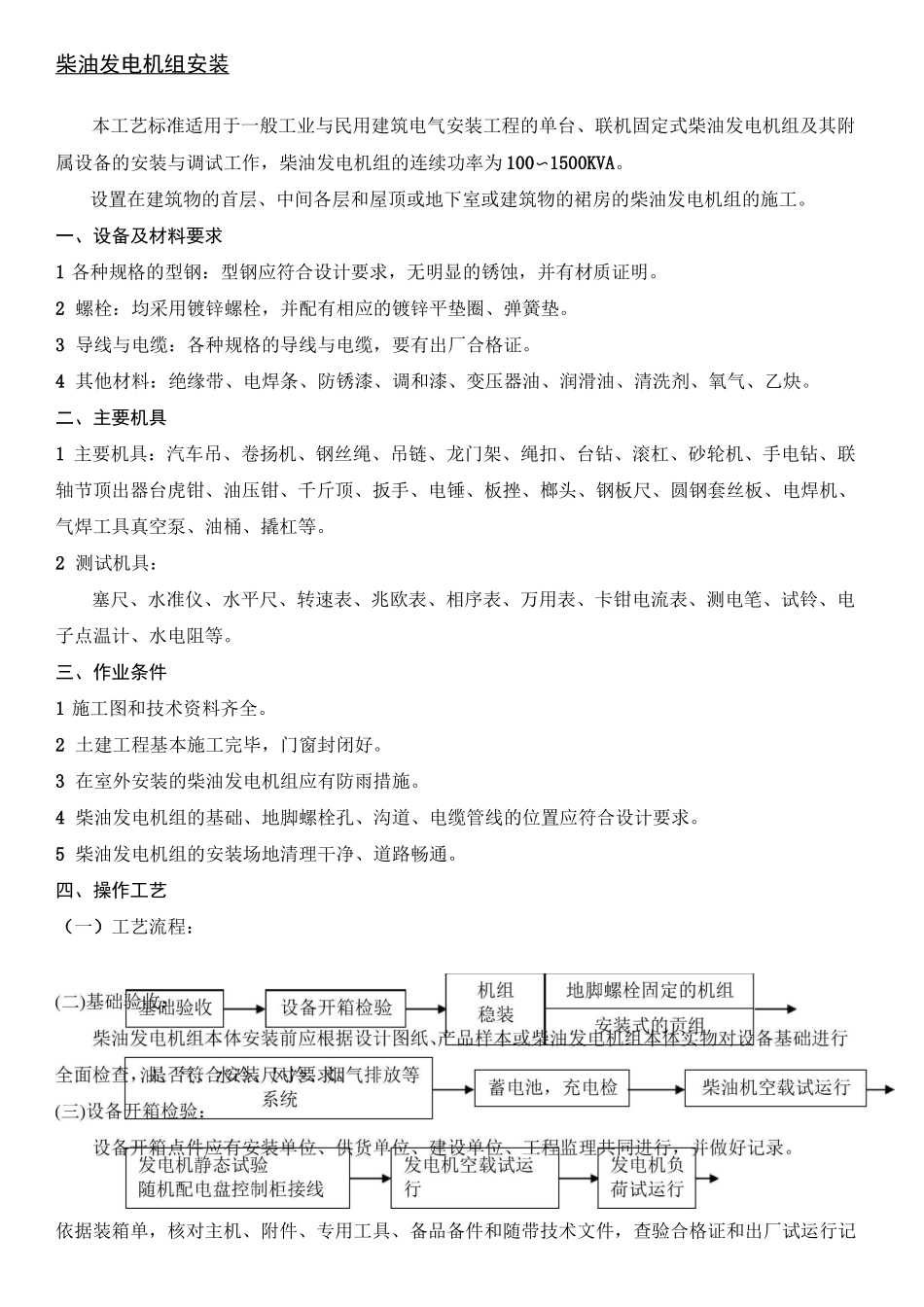

柴油发电机组安装本工艺标准适用于一般工业与民用建筑电气安装工程的单台、联机固定式柴油发电机组及其附属设备的安装与调试工作，柴油发电机组的连续功率为100〜1500KVA。设置在建筑物的首层、中间各层和屋顶或地下室或建筑物的裙房的柴油发电机组的施工。一、设备及材料要求1各种规格的型钢：型钢应符合设计要求，无明显的锈蚀，并有材质证明。2螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。3导线与电缆：各种规格的导线与电缆，要有出厂合格证。4其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。二、主要机具1主要机具：汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器台虎钳、油压钳、千斤顶、扳手、电锤、板挫、榔头、钢板尺、圆钢套丝板、电焊机、气焊工具真空泵、油桶、撬杠等。2测试机具：塞尺、水准仪、水平尺、转速表、兆欧表、相序表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻等。三、作业条件1施工图和技术资料齐全。2土建工程基本施工完毕，门窗封闭好。3在室外安装的柴油发电机组应有防雨措施。4柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线的位置应符合设计要求。5柴油发电机组的安装场地清理干净、道路畅通。四、操作工艺（一）工艺流程：依据装箱单，核对主机、附件、专用工具、备品备件和随带技术文件，查验合格证和出厂试运行记录，发电机及其控制柜有出厂试验记录。外观检查，有铭牌：机身无缺件，涂层完整。柴油发电机组及其附属设备均应符合设计要求。（四）机组安装：如果安装现场允许吊车作业时，用吊车将机组整体吊起，把随机配减震器装在机组的底下。在柴油发电机组施工完成的基础上，放置好机组。一般情况下，减震器无须固定，只要在减震器下垫一层薄薄的橡胶板就可以了。如果需要固定，划好减震器的地脚孔的位置，吊起机组，埋好螺栓后，放好机组，最后拧紧螺栓。若现场不允许吊车作业，可将机组放在滚杠上，滚至选定位置。用千斤顶（千斤顶规格根据机组重量选定）将机组一端抬高，注意机组两边的升高一致，直至底座下的间隙能安装抬高一端的减震器。释放千斤顶，再抬机组另一端，装好剩余的减震器，撤出滚杠，释放千斤顶。（五）燃料系统的安装：供油系统一般由储油罐、日用油箱、油泵和电磁阀、连接管路构成，当储油罐位置低（低于机组油泵吸程）或高于油门所能承受的压力时，必须采用日用油箱，日用油箱上有液位显示及浮子开关（自动供油箱装备），油泵系统的安装要求参照水系统设备的安装规范要求。（六）排烟系统的安装：1排烟系统一般由排烟管道、排烟消声器以及各种连接件组成；2将导风罩按设计要求固定在墙壁上；3将随机法兰与排烟管焊接（排烟管长度及数量根据机房大小及排烟走向），焊接时注意法兰之间的配对关系；4根据消声器及排烟管的大小和安装高度，配置相应的套箍；5用螺栓将消声器、弯头、垂直方向排烟管、波纹管按图纸连接好，保证各处密封良好；6将水平方向排烟管与消声器出口用螺栓连接好，保证接合面的密封性；7排烟管外围包裹一层保温材料；8柴油发电机组与排烟管之间的连接常规使用波纹管，所有排烟管的管道重量不允许压在波纹管上，波纹管应保持自由状态。（七）通风系统的安装：1将进风预埋铁框，预埋至墙壁内，用水泥护牢，待干燥后装配；2安装进风口百叶或风阀用螺栓固定；3通风管道的安装详见相关工艺标准。（八）排风系统的安装：1测量机组的排风口的坐标位置尺寸；2计算排风口的有关尺寸；3预埋排风口；4安装排风机、中间过度体、软连接、排风口，有关工艺标准见相关专业。（九）冷却水系统的安装：1核对水冷柴油发电机组的热交换器的进、出水口，与带压的冷却水源压力方向一致，连接进水管和出水管；2冷却水进、出水管与发电机组本体的连接应使用软管隔离。（十）蓄电池充电检查。按产品技术文件要求进蓄电池充液（免维护蓄电池除外），充电。（十一）柴油机空载试运：柴油发电机组的柴油机需空载试运行，经检查无油、水泄漏，且机械运转平稳，转速自动或手动符合要求。柴油机空载试运行合格，做发电机空载试...
