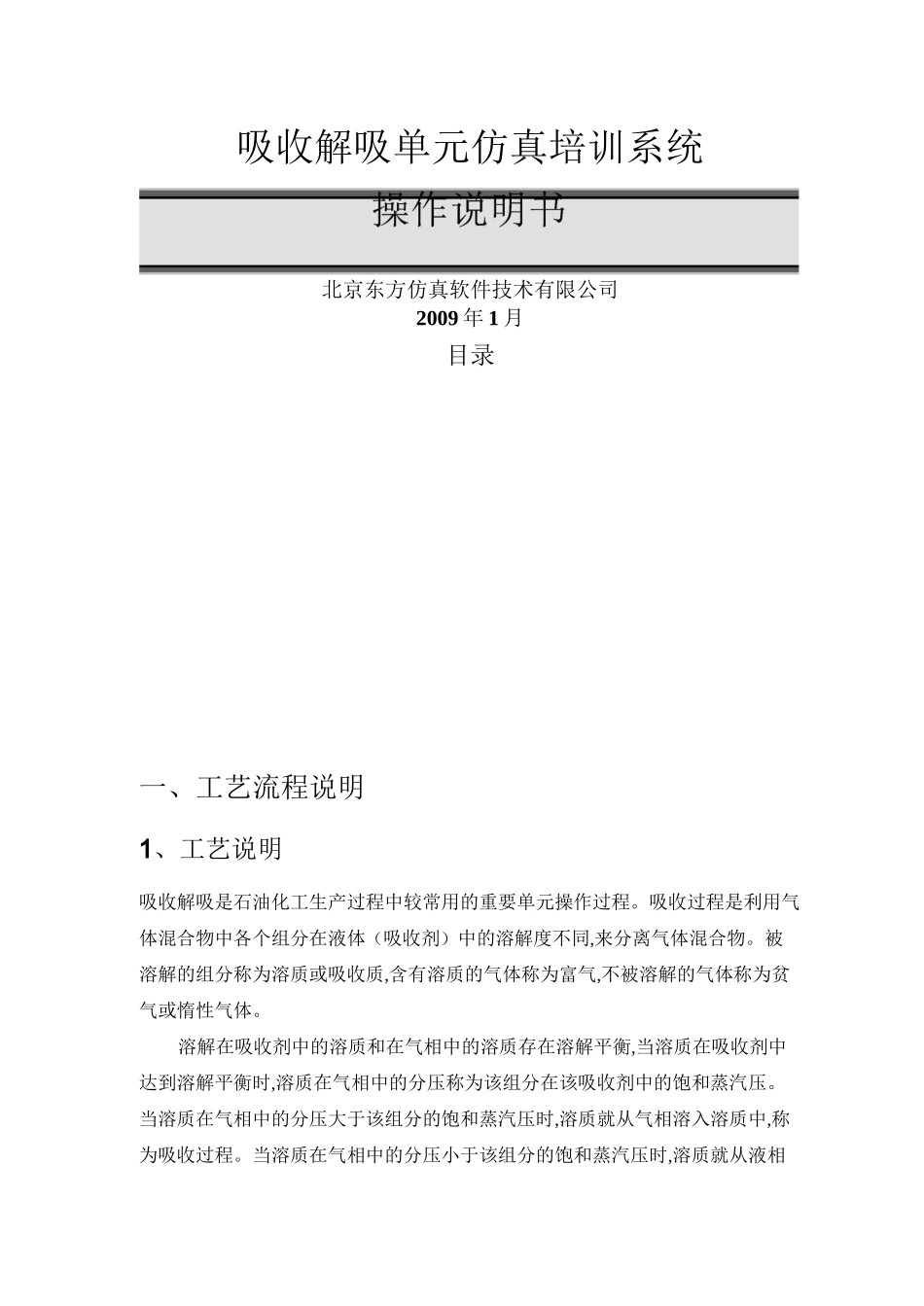

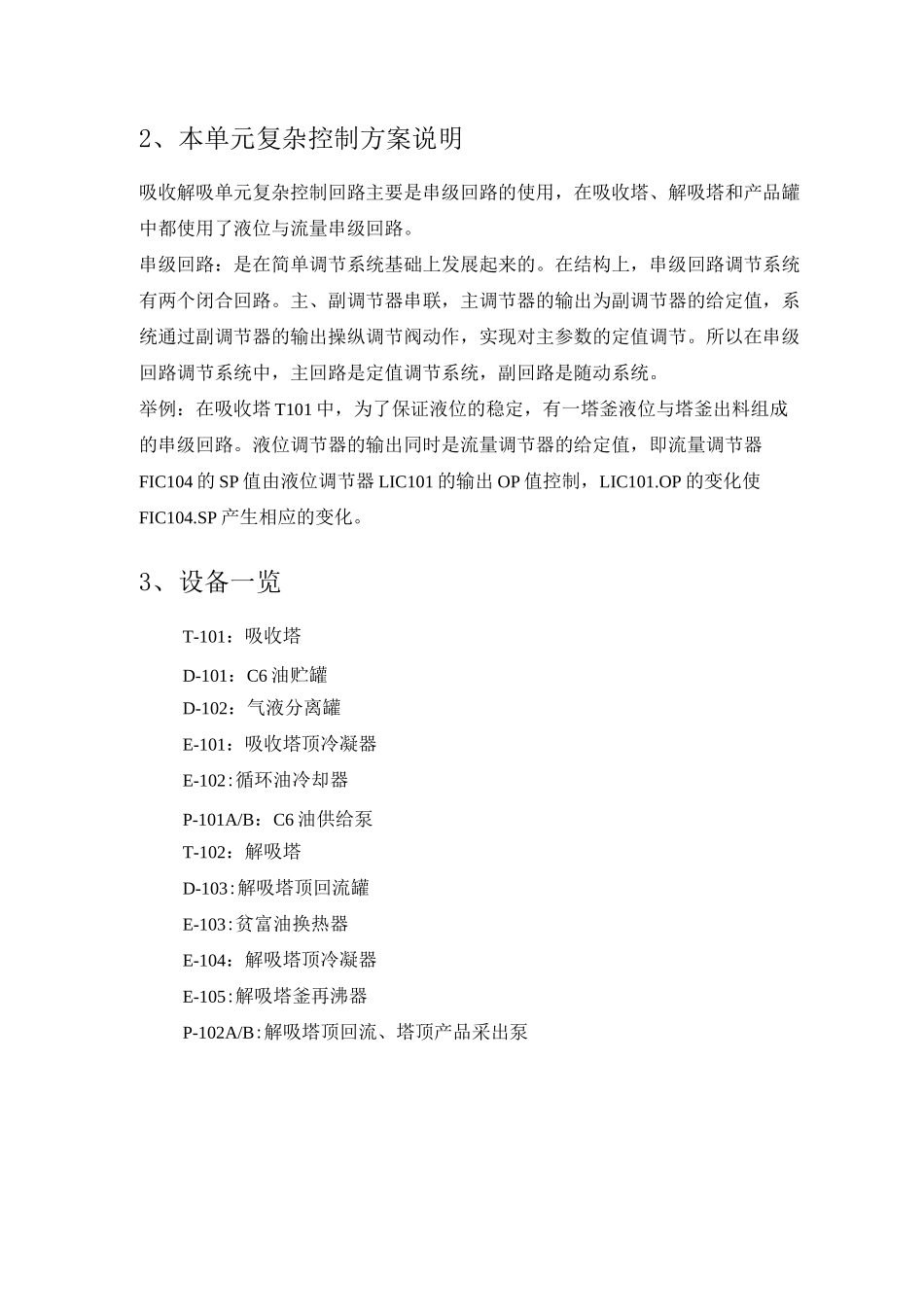

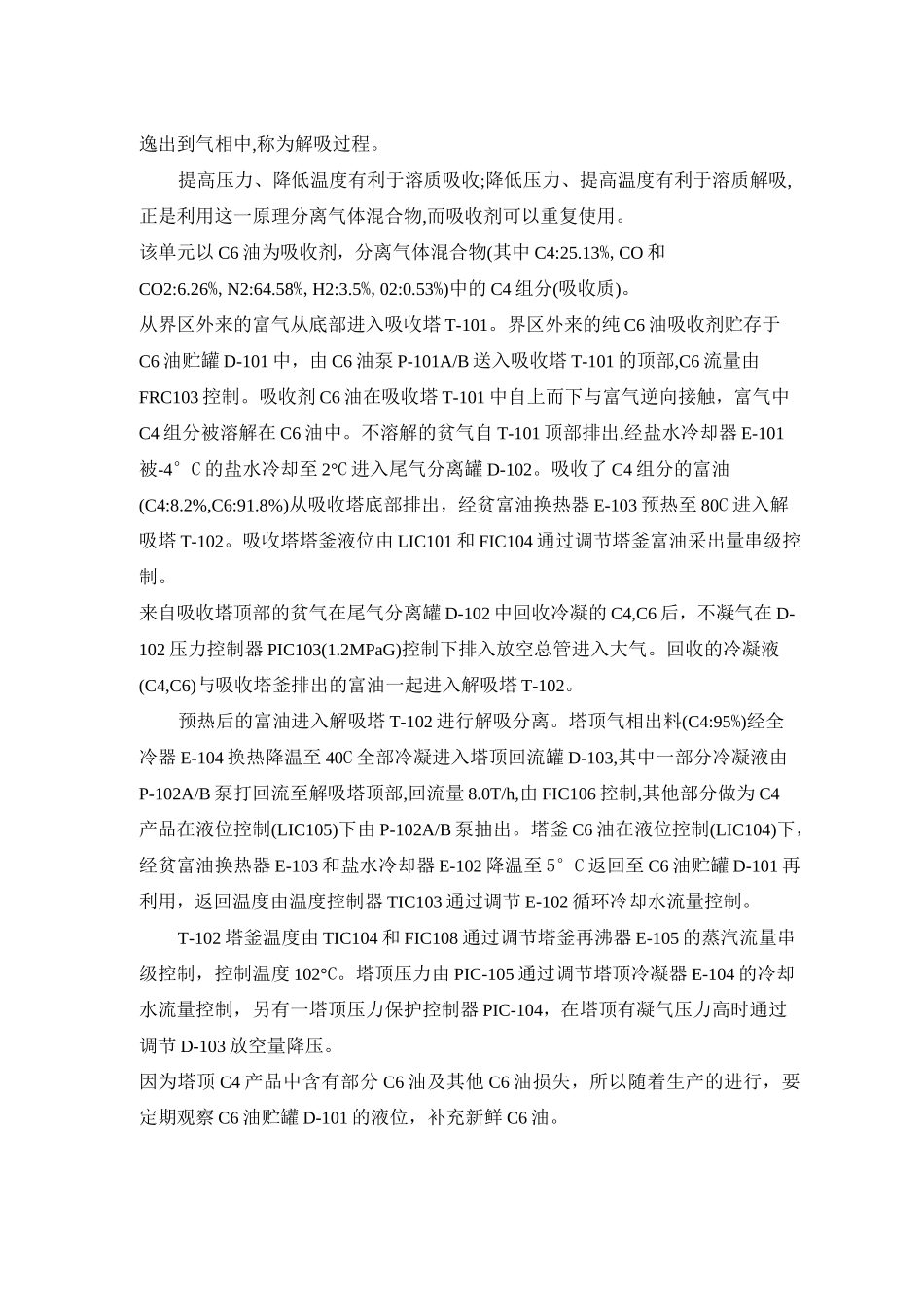

吸收解吸单元仿真培训系统北京东方仿真软件技术有限公司2009年1月目录一、工艺流程说明1、工艺说明吸收解吸是石油化工生产过程中较常用的重要单元操作过程。吸收过程是利用气体混合物中各个组分在液体（吸收剂）中的溶解度不同,来分离气体混合物。被溶解的组分称为溶质或吸收质,含有溶质的气体称为富气,不被溶解的气体称为贫气或惰性气体。溶解在吸收剂中的溶质和在气相中的溶质存在溶解平衡,当溶质在吸收剂中达到溶解平衡时,溶质在气相中的分压称为该组分在该吸收剂中的饱和蒸汽压。当溶质在气相中的分压大于该组分的饱和蒸汽压时,溶质就从气相溶入溶质中,称为吸收过程。当溶质在气相中的分压小于该组分的饱和蒸汽压时,溶质就从液相逸出到气相中,称为解吸过程。提高压力、降低温度有利于溶质吸收;降低压力、提高温度有利于溶质解吸,正是利用这一原理分离气体混合物,而吸收剂可以重复使用。该单元以C6油为吸收剂，分离气体混合物(其中C4:25.13%,CO和CO2:6.26%,N2:64.58%,H2:3.5%,02:0.53%)中的C4组分(吸收质)。从界区外来的富气从底部进入吸收塔T-101。界区外来的纯C6油吸收剂贮存于C6油贮罐D-101中，由C6油泵P-101A/B送入吸收塔T-101的顶部,C6流量由FRC103控制。吸收剂C6油在吸收塔T-101中自上而下与富气逆向接触，富气中C4组分被溶解在C6油中。不溶解的贫气自T-101顶部排出,经盐水冷却器E-101被-4°C的盐水冷却至2°C进入尾气分离罐D-102。吸收了C4组分的富油(C4:8.2%,C6:91.8%)从吸收塔底部排出，经贫富油换热器E-103预热至80C进入解吸塔T-102。吸收塔塔釜液位由LIC101和FIC104通过调节塔釜富油采出量串级控制。来自吸收塔顶部的贫气在尾气分离罐D-102中回收冷凝的C4,C6后，不凝气在D-102压力控制器PIC103(1.2MPaG)控制下排入放空总管进入大气。回收的冷凝液(C4,C6)与吸收塔釜排出的富油一起进入解吸塔T-102。预热后的富油进入解吸塔T-102进行解吸分离。塔顶气相出料(C4:95%)经全冷器E-104换热降温至40C全部冷凝进入塔顶回流罐D-103,其中一部分冷凝液由P-102A/B泵打回流至解吸塔顶部,回流量8.0T/h,由FIC106控制,其他部分做为C4产品在液位控制(LIC105)下由P-102A/B泵抽出。塔釜C6油在液位控制(LIC104)下，经贫富油换热器E-103和盐水冷却器E-102降温至5°C返回至C6油贮罐D-101再利用，返回温度由温度控制器TIC103通过调节E-102循环冷却水流量控制。T-102塔釜温度由TIC104和FIC108通过调节塔釜再沸器E-105的蒸汽流量串级控制，控制温度102°C。塔顶压力由PIC-105通过调节塔顶冷凝器E-104的冷却水流量控制，另有一塔顶压力保护控制器PIC-104，在塔顶有凝气压力高时通过调节D-103放空量降压。因为塔顶C4产品中含有部分C6油及其他C6油损失，所以随着生产的进行，要定期观察C6油贮罐D-101的液位，补充新鲜C6油。2、本单元复杂控制方案说明吸收解吸单元复杂控制回路主要是串级回路的使用，在吸收塔、解吸塔和产品罐中都使用了液位与流量串级回路。串级回路：是在简单调节系统基础上发展起来的。在结构上，串级回路调节系统有两个闭合回路。主、副调节器串联，主调节器的输出为副调节器的给定值，系统通过副调节器的输出操纵调节阀动作，实现对主参数的定值调节。所以在串级回路调节系统中，主回路是定值调节系统，副回路是随动系统。举例：在吸收塔T101中，为了保证液位的稳定，有一塔釜液位与塔釜出料组成的串级回路。液位调节器的输出同时是流量调节器的给定值，即流量调节器FIC104的SP值由液位调节器LIC101的输出OP值控制，LIC101.OP的变化使FIC104.SP产生相应的变化。3、设备一览T-101：吸收塔D-101：C6油贮罐D-102：气液分离罐E-101：吸收塔顶冷凝器E-102:循环油冷却器P-101A/B：C6油供给泵T-102：解吸塔D-103:解吸塔顶回流罐E-103:贫富油换热器E-104：解吸塔顶冷凝器E-105:解吸塔釜再沸器P-102A/B:解吸塔顶回流、塔顶产品采出泵二、吸收解吸单元操作规程1、开车操作规程本操作规程仅供参考，详细操作以评分系统为准。装置的开工状态为吸收塔解吸塔系统均处于常温常压下，各调节阀处于手动关闭状态，各手操阀处于关闭状态，氮气置换已完毕，公用工程已具备条件，可以直接进行氮气充...
