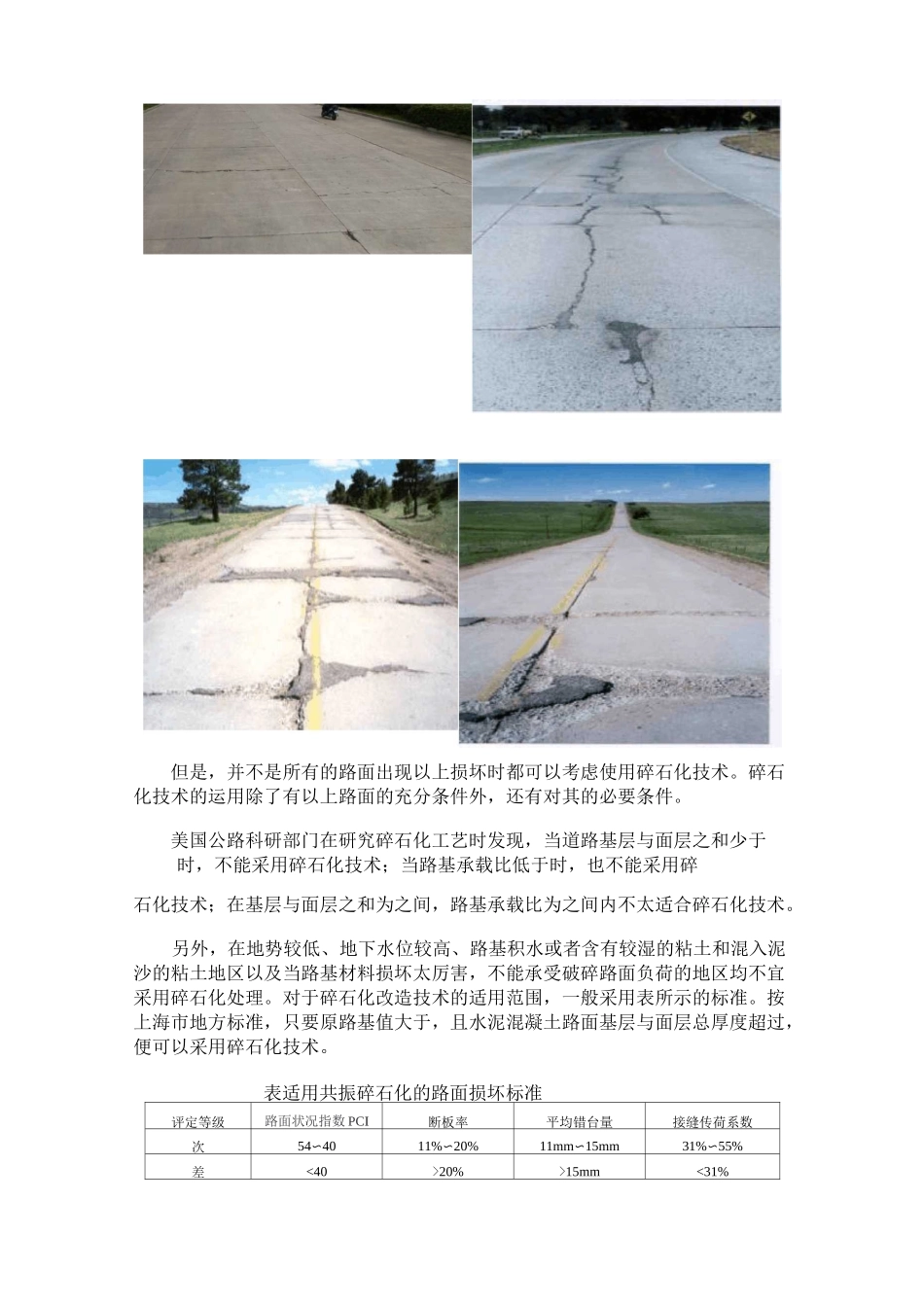

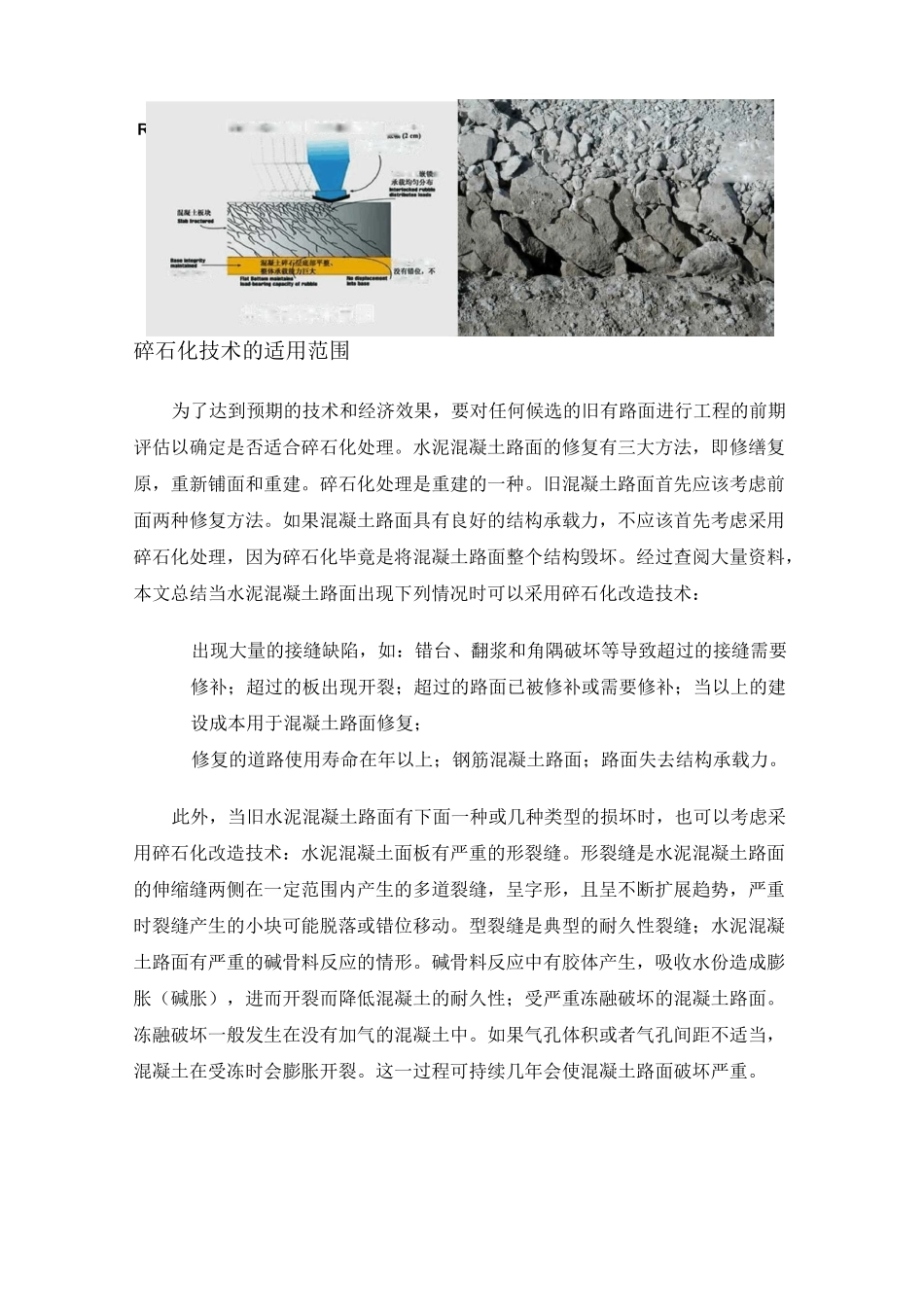

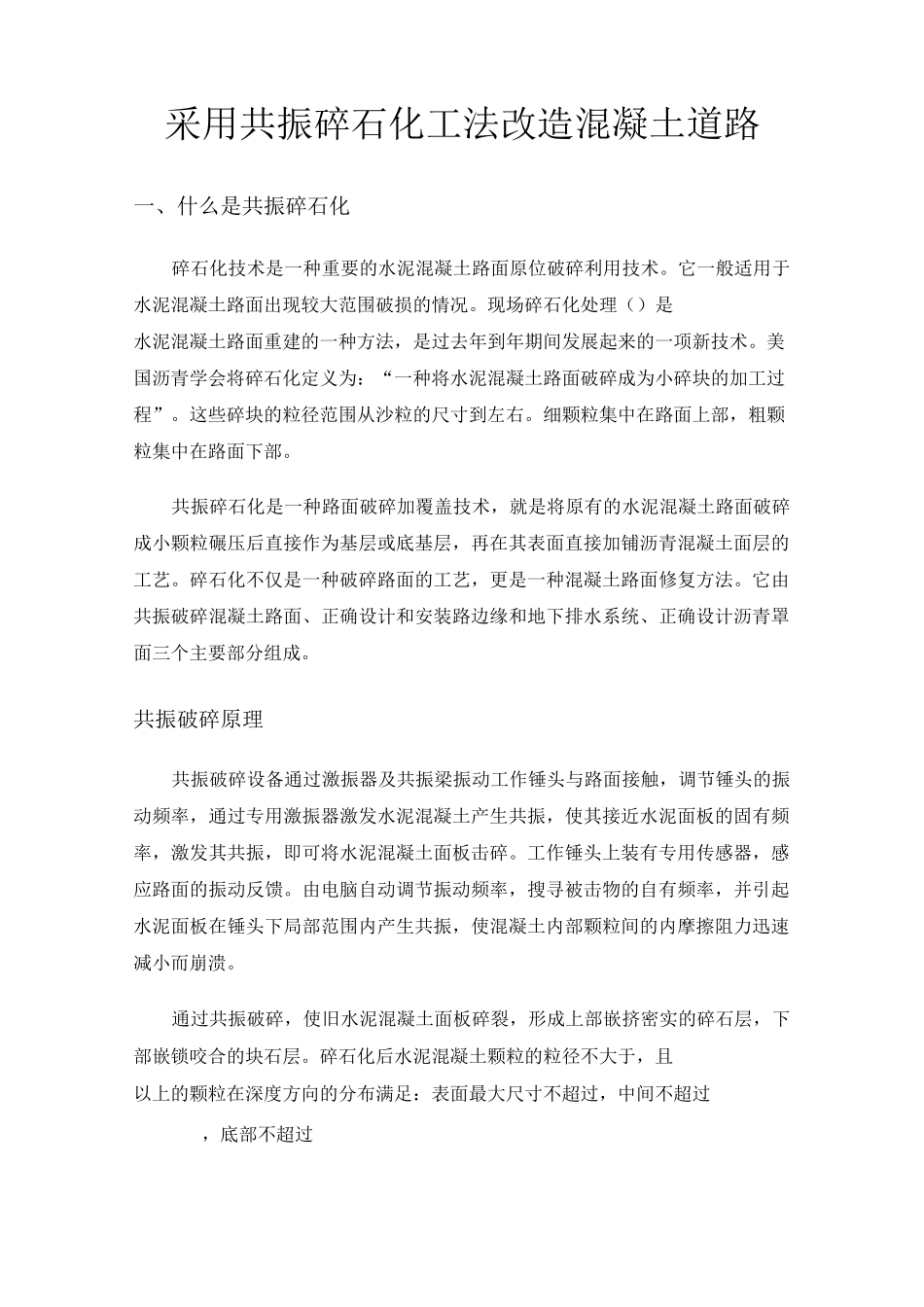

采用共振碎石化工法改造混凝土道路一、什么是共振碎石化碎石化技术是一种重要的水泥混凝土路面原位破碎利用技术。它一般适用于水泥混凝土路面出现较大范围破损的情况。现场碎石化处理（）是水泥混凝土路面重建的一种方法，是过去年到年期间发展起来的一项新技术。美国沥青学会将碎石化定义为：“一种将水泥混凝土路面破碎成为小碎块的加工过程”。这些碎块的粒径范围从沙粒的尺寸到左右。细颗粒集中在路面上部，粗颗粒集中在路面下部。共振碎石化是一种路面破碎加覆盖技术，就是将原有的水泥混凝土路面破碎成小颗粒碾压后直接作为基层或底基层，再在其表面直接加铺沥青混凝土面层的工艺。碎石化不仅是一种破碎路面的工艺，更是一种混凝土路面修复方法。它由共振破碎混凝土路面、正确设计和安装路边缘和地下排水系统、正确设计沥青罩面三个主要部分组成。共振破碎原理共振破碎设备通过激振器及共振梁振动工作锤头与路面接触，调节锤头的振动频率，通过专用激振器激发水泥混凝土产生共振，使其接近水泥面板的固有频率，激发其共振，即可将水泥混凝土面板击碎。工作锤头上装有专用传感器，感应路面的振动反馈。由电脑自动调节振动频率，搜寻被击物的自有频率，并引起水泥面板在锤头下局部范围内产生共振，使混凝土内部颗粒间的内摩擦阻力迅速减小而崩溃。通过共振破碎，使旧水泥混凝土面板碎裂，形成上部嵌挤密实的碎石层，下部嵌锁咬合的块石层。碎石化后水泥混凝土颗粒的粒径不大于，且以上的颗粒在深度方向的分布满足：表面最大尺寸不超过，中间不超过，底部不超过甬鞄槨互便魏舉I:神石圧1賂册丸好无ResonantRubblizing^^—FfwqvMcy(44HEJL9WAIKI共振破碎示碎石化技术的适用范围为了达到预期的技术和经济效果，要对任何候选的旧有路面进行工程的前期评估以确定是否适合碎石化处理。水泥混凝土路面的修复有三大方法，即修缮复原，重新铺面和重建。碎石化处理是重建的一种。旧混凝土路面首先应该考虑前面两种修复方法。如果混凝土路面具有良好的结构承载力，不应该首先考虑采用碎石化处理，因为碎石化毕竟是将混凝土路面整个结构毁坏。经过查阅大量资料，本文总结当水泥混凝土路面出现下列情况时可以采用碎石化改造技术：出现大量的接缝缺陷，如：错台、翻浆和角隅破坏等导致超过的接缝需要修补；超过的板出现开裂；超过的路面已被修补或需要修补；当以上的建设成本用于混凝土路面修复；修复的道路使用寿命在年以上；钢筋混凝土路面；路面失去结构承载力。此外，当旧水泥混凝土路面有下面一种或几种类型的损坏时，也可以考虑采用碎石化改造技术：水泥混凝土面板有严重的形裂缝。形裂缝是水泥混凝土路面的伸缩缝两侧在一定范围内产生的多道裂缝，呈字形，且呈不断扩展趋势，严重时裂缝产生的小块可能脱落或错位移动。型裂缝是典型的耐久性裂缝；水泥混凝土路面有严重的碱骨料反应的情形。碱骨料反应中有胶体产生，吸收水份造成膨胀（碱胀），进而开裂而降低混凝土的耐久性；受严重冻融破坏的混凝土路面。冻融破坏一般发生在没有加气的混凝土中。如果气孔体积或者气孔间距不适当，混凝土在受冻时会膨胀开裂。这一过程可持续几年会使混凝土路面破坏严重。但是，并不是所有的路面出现以上损坏时都可以考虑使用碎石化技术。碎石化技术的运用除了有以上路面的充分条件外，还有对其的必要条件。美国公路科研部门在研究碎石化工艺时发现，当道路基层与面层之和少于时，不能采用碎石化技术；当路基承载比低于时，也不能采用碎石化技术；在基层与面层之和为之间，路基承载比为之间内不太适合碎石化技术。另外，在地势较低、地下水位较高、路基积水或者含有较湿的粘土和混入泥沙的粘土地区以及当路基材料损坏太厉害，不能承受破碎路面负荷的地区均不宜采用碎石化处理。对于碎石化改造技术的适用范围，一般采用表所示的标准。按上海市地方标准，只要原路基值大于，且水泥混凝土路面基层与面层总厚度超过，便可以采用碎石化技术。表适用共振碎石化的路面损坏标准评定等级路面状况指数PCI断板率平均错台量接缝传荷系数次54〜4011%〜20%11mm〜15mm31%〜55%差<40>20%>15mm<31%共振碎石化技术的优点共...
