国产热轧H型钢轴心受压构件极限承载力的试验研究VIP免费

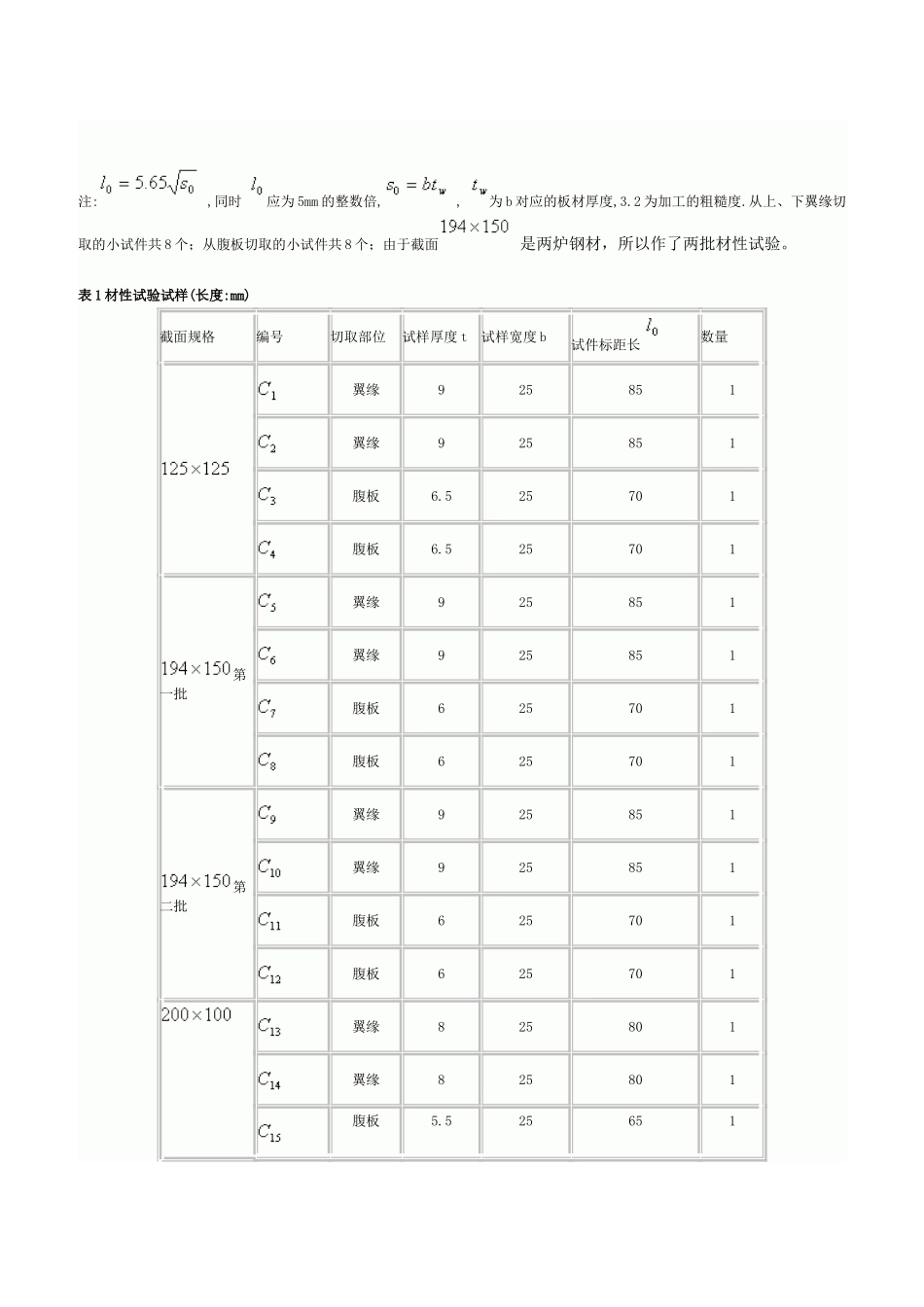

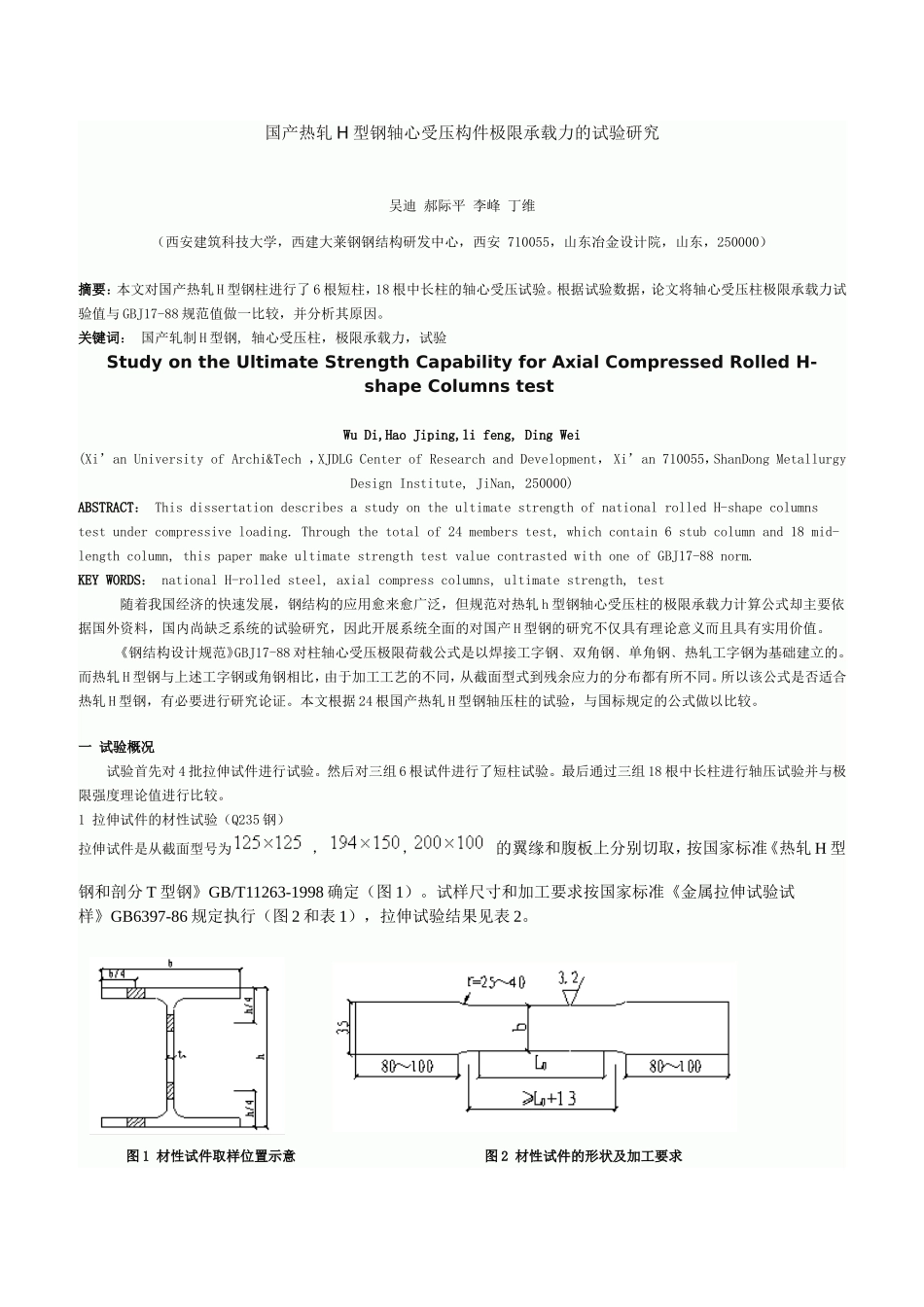

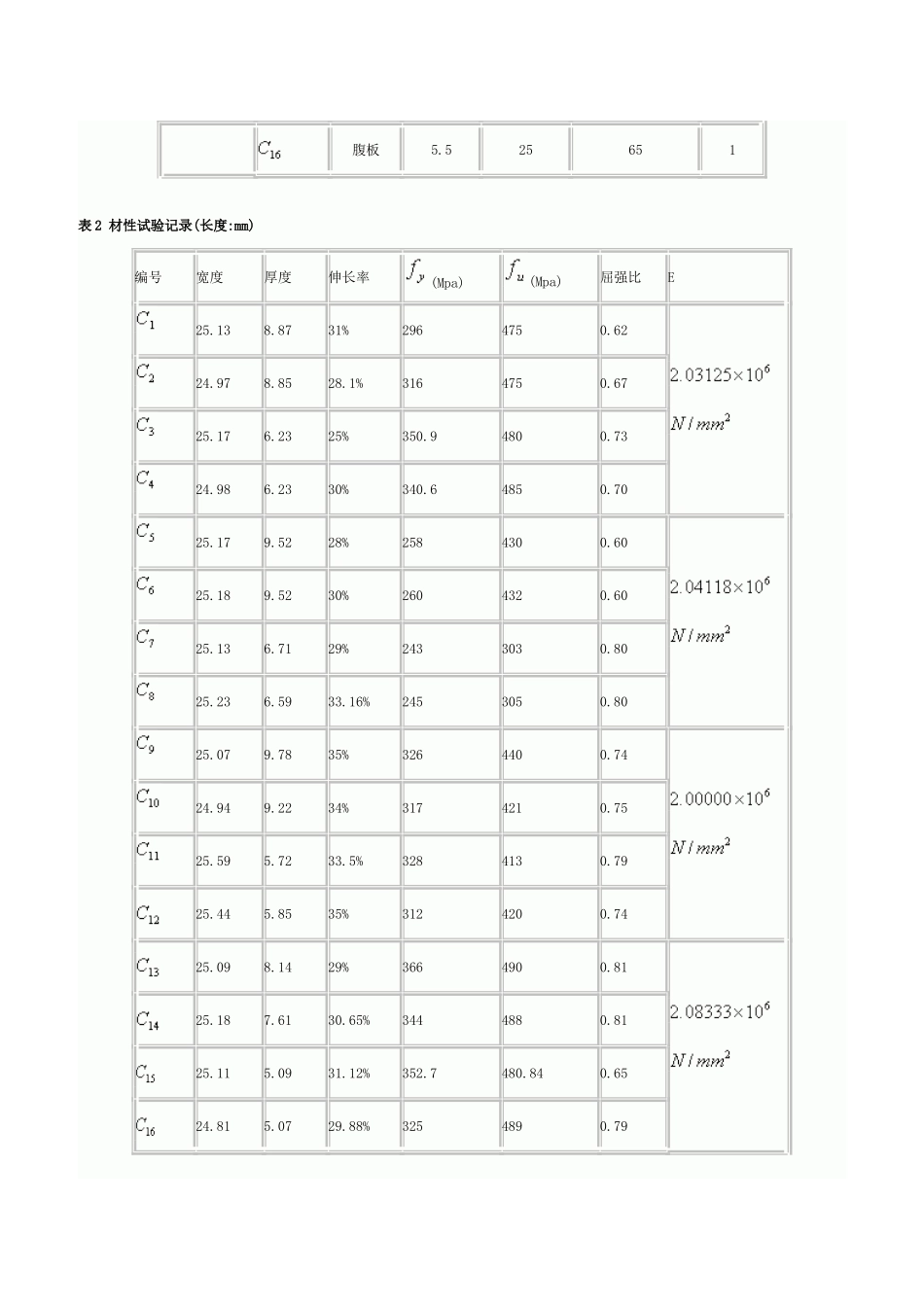

国产热轧H型钢轴心受压构件极限承载力的试验研究吴迪郝际平李峰丁维（西安建筑科技大学，西建大莱钢钢结构研发中心，西安710055，山东冶金设计院，山东，250000）摘要：本文对国产热轧H型钢柱进行了6根短柱，18根中长柱的轴心受压试验。根据试验数据，论文将轴心受压柱极限承载力试验值与GBJ17-88规范值做一比较，并分析其原因。关键词：国产轧制H型钢,轴心受压柱，极限承载力，试验StudyontheUltimateStrengthCapabilityforAxialCompressedRolledH-shapeColumnstestWuDi,HaoJiping,lifeng,DingWei(Xi’anUniversityofArchi&Tech，XJDLGCenterofResearchandDevelopment，Xi’an710055，ShanDongMetallurgyDesignInstitute,JiNan,250000)ABSTRACT：ThisdissertationdescribesastudyontheultimatestrengthofnationalrolledH-shapecolumnstestundercompressiveloading.Throughthetotalof24memberstest,whichcontain6stubcolumnand18mid-lengthcolumn,thispapermakeultimatestrengthtestvaluecontrastedwithoneofGBJ17-88norm.KEYWORDS：nationalH-rolledsteel,axialcompresscolumns,ultimatestrength,test随着我国经济的快速发展，钢结构的应用愈来愈广泛，但规范对热轧h型钢轴心受压柱的极限承载力计算公式却主要依据国外资料，国内尚缺乏系统的试验研究，因此开展系统全面的对国产H型钢的研究不仅具有理论意义而且具有实用价值。《钢结构设计规范》GBJ17-88对柱轴心受压极限荷载公式是以焊接工字钢﹑双角钢﹑单角钢﹑热轧工字钢为基础建立的。而热轧H型钢与上述工字钢或角钢相比，由于加工工艺的不同，从截面型式到残余应力的分布都有所不同。所以该公式是否适合热轧H型钢，有必要进行研究论证。本文根据24根国产热轧H型钢轴压柱的试验，与国标规定的公式做以比较。一试验概况试验首先对4批拉伸试件进行试验。然后对三组6根试件进行了短柱试验。最后通过三组18根中长柱进行轴压试验并与极限强度理论值进行比较。1拉伸试件的材性试验（Q235钢）拉伸试件是从截面型号为，，的翼缘和腹板上分别切取，按国家标准《热轧H型钢和剖分T型钢》GB/T11263-1998确定（图1）。试样尺寸和加工要求按国家标准《金属拉伸试验试样》GB6397-86规定执行（图2和表1），拉伸试验结果见表2。图1材性试件取样位置示意图2材性试件的形状及加工要求注:,同时应为5mm的整数倍,,为b对应的板材厚度,3.2为加工的粗糙度.从上、下翼缘切取的小试件共8个；从腹板切取的小试件共8个；由于截面是两炉钢材，所以作了两批材性试验。表1材性试验试样(长度:mm)截面规格编号切取部位试样厚度t试样宽度b试件标距长数量翼缘925851翼缘925851腹板6.525701腹板6.525701第一批翼缘925851翼缘925851腹板625701腹板625701第二批翼缘925851翼缘925851腹板625701腹板625701翼缘825801翼缘825801腹板5.525651腹板5.525651表2材性试验记录(长度:mm)编号宽度厚度伸长率(Mpa)(Mpa)屈强比E25.138.8731%2964750.6224.978.8528.1%3164750.6725.176.2325%350.94800.7324.986.2330%340.64850.7025.179.5228%2584300.6025.189.5230%2604320.6025.136.7129%2433030.8025.236.5933.16%2453050.8025.079.7835%3264400.7424.949.2234%3174210.7525.595.7233.5%3284130.7925.445.8535%3124200.7425.098.1429%3664900.8125.187.6130.65%3444880.8125.115.0931.12%352.7480.840.6524.815.0729.88%3254890.792短柱试件试验短柱试件的长度为20倍最小回转半径，2.2倍试件高度，试件包括6个未退火的。试件在试验机上经过物理对中，短柱试件中央截面的应变量测以腹板两面的电阻片为主，而以翼缘四肢尖处的电阻片为辅。表3短柱实验结果表试件编号长度（㎜）截面尺寸面积(㎜2)比例极限(mpa)屈服点(mpa)弹性模量E×105(mpa)平均值平均值平均值<>HZY1-1400125×125×6.5×930.311351303153202.032.030.4<>HZY1-21253252.03<>HZY8-1600200×150×6×939.76156153.52402502.02.050.61<>HZY8-21512602.1<>HZY15-1500200×100×5.5×827.57160150.53553452.42.10.43<>HZY15-21413351.8短柱HZY8-2试验实测曲线图示例图3短柱HZY8-2试验实测曲线图3、轴心受压中长柱试件...
