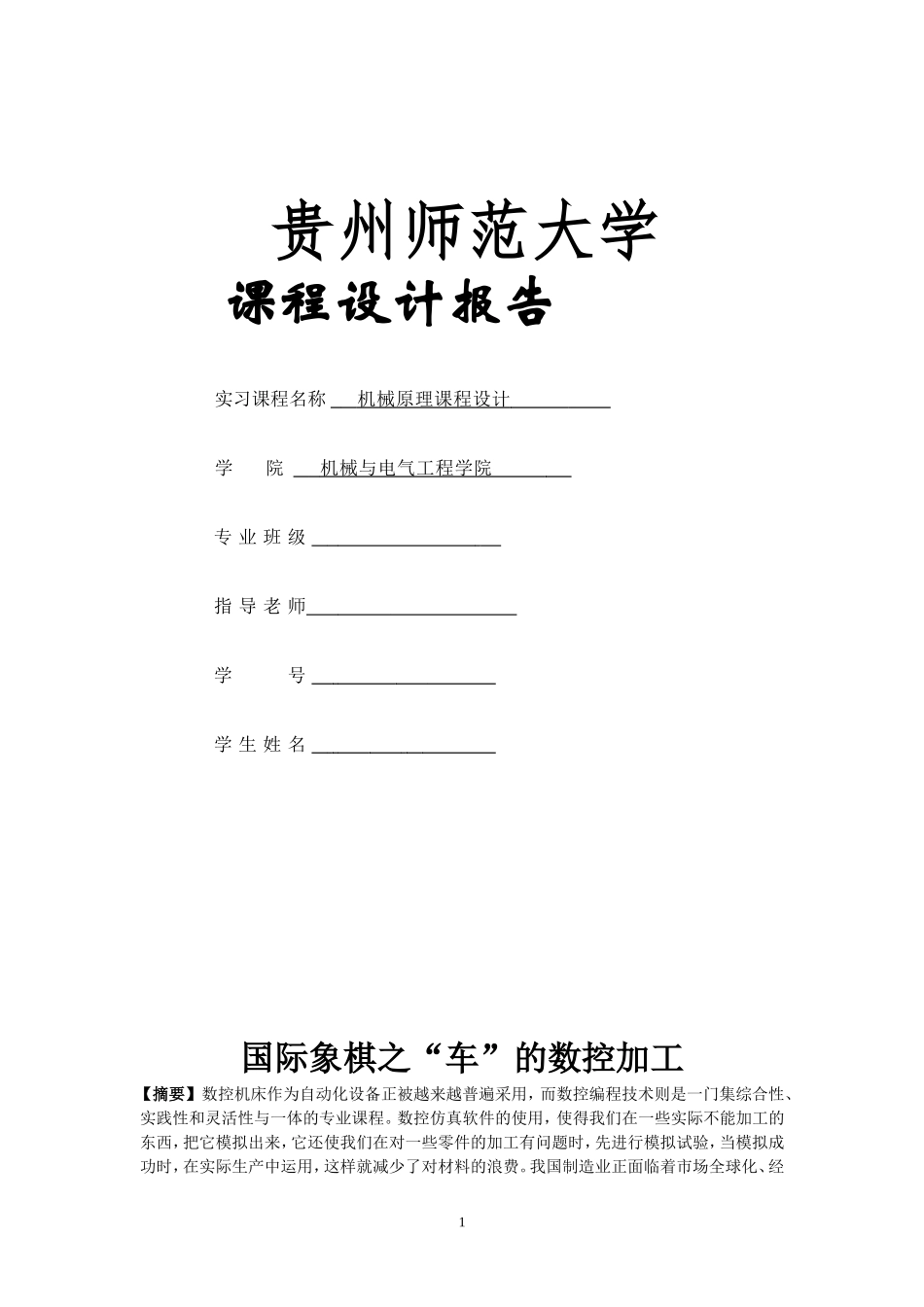

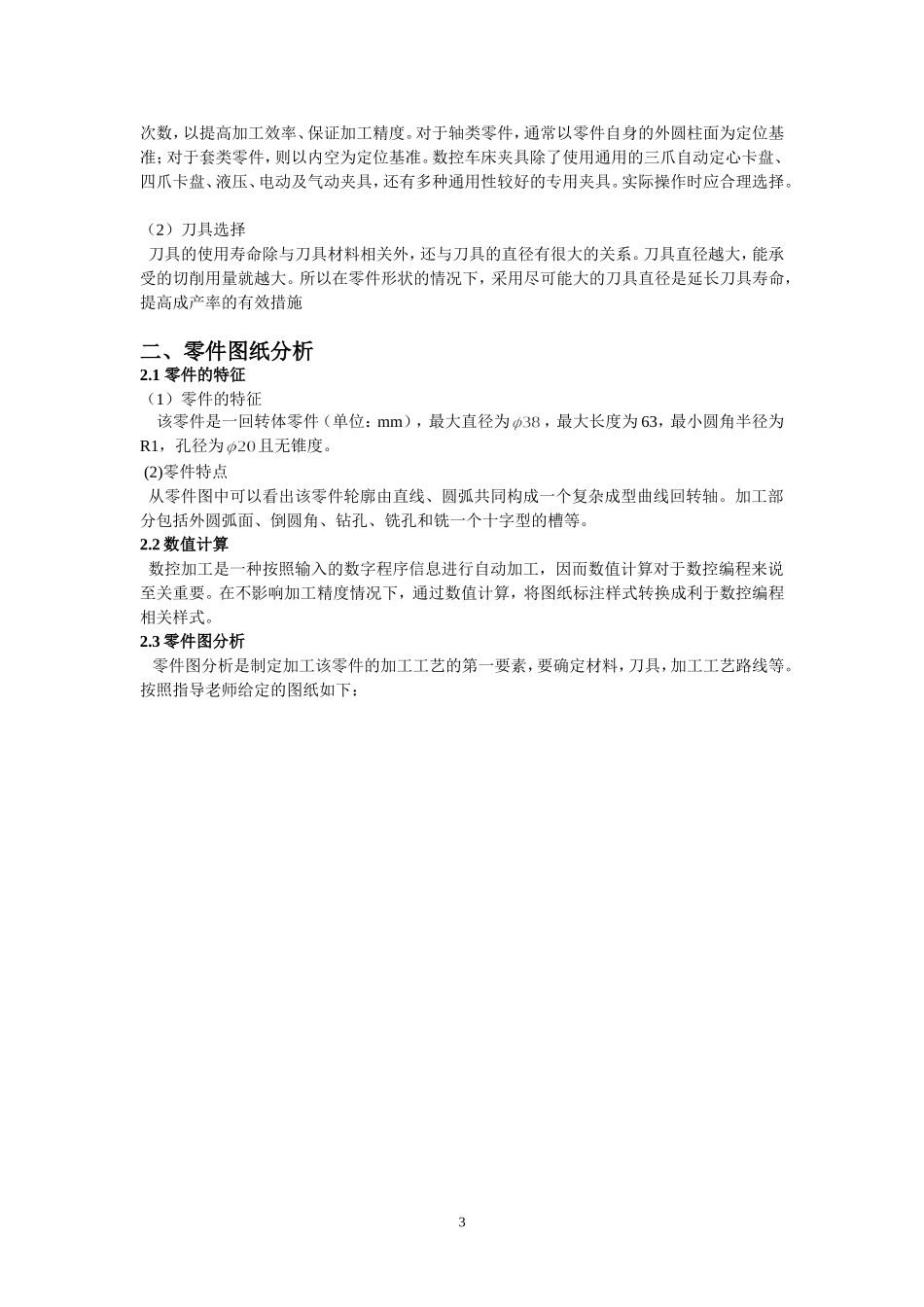

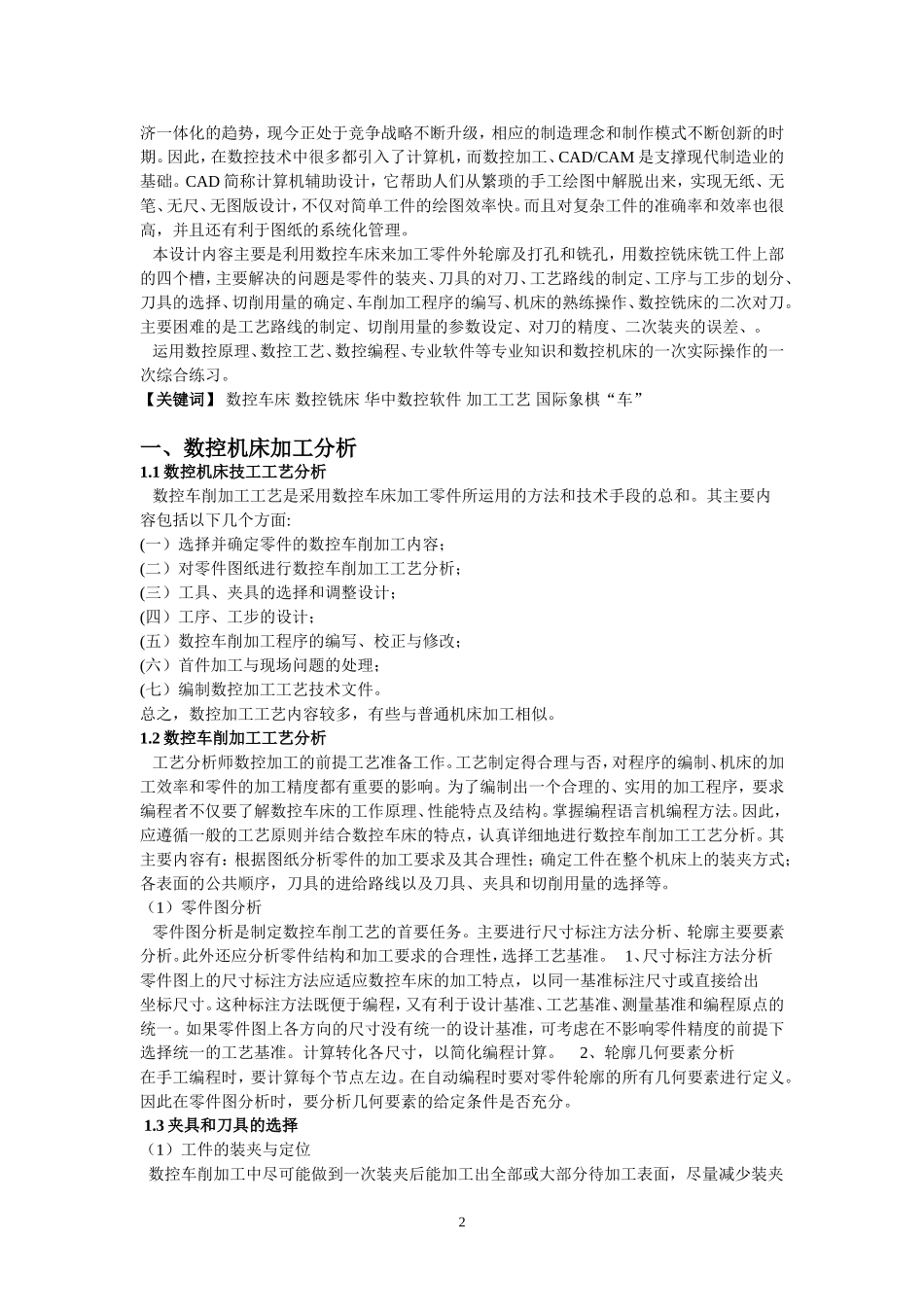

1贵州师范大学课程设计报告实习课程名称机械原理课程设计学院机械与电气工程学院专业班级指导老师学生姓号学生姓名国际象棋之“车”的数控加工【摘要】数控机床作为自动化设备正被越来越普遍采用，而数控编程技术则是一门集综合性、实践性和灵活性与一体的专业课程。数控仿真软件的使用，使得我们在一些实际不能加工的东西，把它模拟出来，它还使我们在对一些零件的加工有问题时，先进行模拟试验，当模拟成功时，在实际生产中运用，这样就减少了对材料的浪费。我国制造业正面临着市场全球化、经2济一体化的趋势，现今正处于竞争战略不断升级，相应的制造理念和制作模式不断创新的时期。因此，在数控技术中很多都引入了计算机，而数控加工、CAD/CAM是支撑现代制造业的基础。CAD简称计算机辅助设计，它帮助人们从繁琐的手工绘图中解脱出来，实现无纸、无笔、无尺、无图版设计，不仅对简单工件的绘图效率快。而且对复杂工件的准确率和效率也很高，并且还有利于图纸的系统化管理。本设计内容主要是利用数控车床来加工零件外轮廓及打孔和铣孔，用数控铣床铣工件上部的四个槽，主要解决的问题是零件的装夹、刀具的对刀、工艺路线的制定、工序与工步的划分、刀具的选择、切削用量的确定、车削加工程序的编写、机床的熟练操作、数控铣床的二次对刀。主要困难的是工艺路线的制定、切削用量的参数设定、对刀的精度、二次装夹的误差、。运用数控原理、数控工艺、数控编程、专业软件等专业知识和数控机床的一次实际操作的一次综合练习。【关键词】数控车床数控铣床华中数控软件加工工艺国际象棋“车”一、数控机床加工分析1.1数控机床技工工艺分析数控车削加工工艺是采用数控车床加工零件所运用的方法和技术手段的总和。其主要内容包括以下几个方面:(一）选择并确定零件的数控车削加工内容；(二）对零件图纸进行数控车削加工工艺分析；(三）工具、夹具的选择和调整设计；(四）工序、工步的设计；(五）数控车削加工程序的编写、校正与修改；(六）首件加工与现场问题的处理；(七）编制数控加工工艺技术文件。总之，数控加工工艺内容较多，有些与普通机床加工相似。1.2数控车削加工工艺分析工艺分析师数控加工的前提工艺准备工作。工艺制定得合理与否，对程序的编制、机床的加工效率和零件的加工精度都有重要的影响。为了编制出一个合理的、实用的加工程序，要求编程者不仅要了解数控车床的工作原理、性能特点及结构。掌握编程语言机编程方法。因此，应遵循一般的工艺原则并结合数控车床的特点，认真详细地进行数控车削加工工艺分析。其主要内容有：根据图纸分析零件的加工要求及其合理性；确定工件在整个机床上的装夹方式；各表面的公共顺序，刀具的进给路线以及刀具、夹具和切削用量的选择等。（1）零件图分析零件图分析是制定数控车削工艺的首要任务。主要进行尺寸标注方法分析、轮廓主要要素分析。此外还应分析零件结构和加工要求的合理性，选择工艺基准。1、尺寸标注方法分析零件图上的尺寸标注方法应适应数控车床的加工特点，以同一基准标注尺寸或直接给出坐标尺寸。这种标注方法既便于编程，又有利于设计基准、工艺基准、测量基准和编程原点的统一。如果零件图上各方向的尺寸没有统一的设计基准，可考虑在不影响零件精度的前提下选择统一的工艺基准。计算转化各尺寸，以简化编程计算。2、轮廓几何要素分析在手工编程时，要计算每个节点左边。在自动编程时要对零件轮廓的所有几何要素进行定义。因此在零件图分析时，要分析几何要素的给定条件是否充分。1.3夹具和刀具的选择（1）工件的装夹与定位数控车削加工中尽可能做到一次装夹后能加工出全部或大部分待加工表面，尽量减少装夹3次数，以提高加工效率、保证加工精度。对于轴类零件，通常以零件自身的外圆柱面为定位基准；对于套类零件，则以内空为定位基准。数控车床夹具除了使用通用的三爪自动定心卡盘、四爪卡盘、液压、电动及气动夹具，还有多种通用性较好的专用夹具。实际操作时应合理选择。（2）刀具选择刀具的使用寿命除与刀具材料相关外，还与刀具的直径有很大的关系。刀具直径越大，能承受的切削用量就越大。所以在零件形状的情况...
