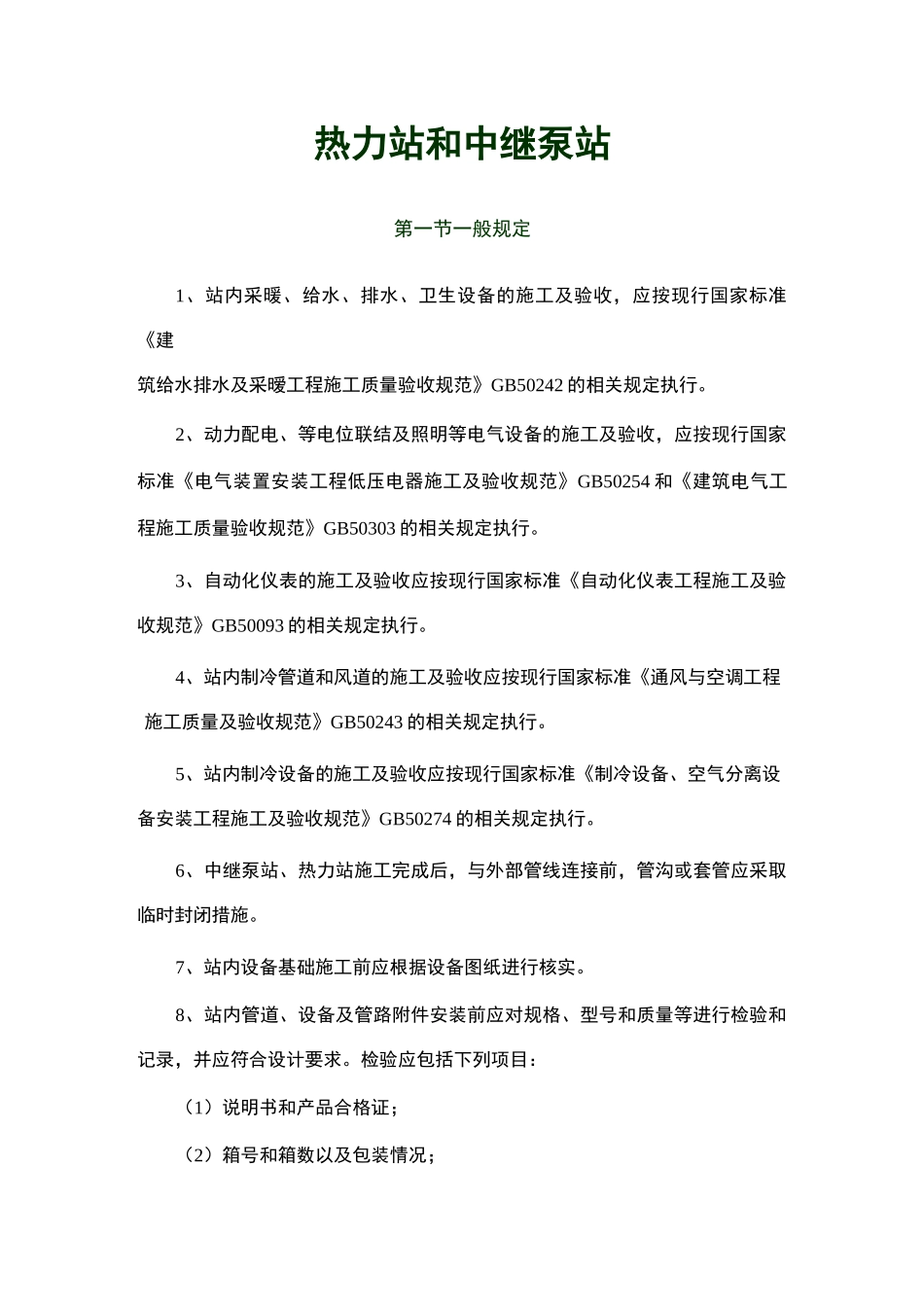

热力站和中继泵站第一节一般规定1、站内采暖、给水、排水、卫生设备的施工及验收，应按现行国家标准《建筑给水排水及采暧工程施工质量验收规范》GB50242的相关规定执行。2、动力配电、等电位联结及照明等电气设备的施工及验收，应按现行国家标准《电气装置安装工程低压电器施工及验收规范》GB50254和《建筑电气工程施工质量验收规范》GB50303的相关规定执行。3、自动化仪表的施工及验收应按现行国家标准《自动化仪表工程施工及验收规范》GB50093的相关规定执行。4、站内制冷管道和风道的施工及验收应按现行国家标准《通风与空调工程施工质量及验收规范》GB50243的相关规定执行。5、站内制冷设备的施工及验收应按现行国家标准《制冷设备、空气分离设备安装工程施工及验收规范》GB50274的相关规定执行。6、中继泵站、热力站施工完成后，与外部管线连接前，管沟或套管应采取临时封闭措施。7、站内设备基础施工前应根据设备图纸进行核实。8、站内管道、设备及管路附件安装前应对规格、型号和质量等进行检验和记录，并应符合设计要求。检验应包括下列项目：（1）说明书和产品合格证；（2）箱号和箱数以及包装情况；（3）名称、型号和规格；4）装箱清单、测试单、材质单、出厂检验报告、技术文件、资料及专用工具；（5）有无缺损件，表面有无损坏和锈蚀等；（6）其他需要记录的情况。第二节站内管道1、管道安装过程中，当临时中断安装时应对管口进行封闭。2、管道穿越基础、墙壁和楼板，应配合土建施工预埋套管或预留孔洞，并应符合下列规定：1）管道环形焊缝不应置于套管和孔洞内；2）当穿墙时，套管两侧应伸出墙面20mm〜25mm当穿楼板时，套管应高出楼板面50mm3）套管与管道之间的空隙应填塞柔性材料；4）预埋套管中心的允许偏差不应大于0〜10mm/预留孔洞中心的允许偏差不应大于0〜25mm5）当设计无要求时，套管直径应比保温管道外径大50mm6）位于套管内的管道保温层外壳应做保护层。3、当设计对站内管道水平安装的支架、吊架间距无要求时，其间距不得大于表6.2.3的规定。表氐九3站内管道盍渠.吊架的阿庫项目允许倔差检验方法钢制誓塑料管和复合管DNW100mm每米0mm每米£1*5mm用水平尺、亶尺、拉线刑尺量检査全长^13mm全长W25mm100mm每米W5mm每米Wl*5mm用水平尺、直尺、拉线和尺童检査全长W25mm全长£5mm垂直安装每米忑2・0mm每米Omm吊线和尺量检査全A^lOmm全高5mtn(2)当管道并排安装时应相互平行，在同一平面上的允许偏差为±3mm(3)法兰和阀门的安装应按本规范第5.6节的相关规定执行，阀门的阀杆宜平行放置。10、6.2.10施工完成后，应对站内的管道及管路附件按设计要求设置标识。第三节热计量设备1、热计量设备安装前应校验和检定，安装应符合现行国家标准《建筑节能工程施工质量验收规范》GB50411的相关规定。2、热计量设备应在管道安装完成，且清洗完成后进行安装。3、热计量设备在现场搬运和安装过程中不得提拽，不得挤压表头和传感器线，不得靠近髙温热源。4、热计量设备应按产品说明书和设计要求进行安装，热计量设备标注的水流方向应与管道内热媒流动的方向一致。5、现场安装的环境温度、湿度不应大于热计量设备的极限工作条件。6、热计量设备显示屏及附件的安装位置应便于观察、操作和维修。7、数据传输线安装应符合热计量设备的安装要求。（1）两只铂电阻特性应一致，且应配对使用，并应按标识分别安装在相对应的供、回水管道上；（2）两只铂电阻的导线应按产品技术要求，使用同一厂家的配套产品；（3）应与管道轴向相交，插入深度不得小于管径的1/3。8、温度传感器的安装方式和位置应符合产品使用说明书的要求，并宜采用测温球阀或套管等安装方式。节站内设备1、设备的混凝土基础位置、几何尺寸应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204的相关规定,设备基础尺寸和位置的允许偏差及检验方法应符合表6.4.1的规定。a«.4.i设*墓础尺寸和位■的允许偽墓及检验方谖项目允许18差（mm）检验方社坐标位・（纵、横轴线）钢尺检査不同平面的标高—20—0水准仪、拉銭、钢尺检査孚面外形尺寸±20钢尺检査凸台上平面外形尺寸—20〜0钢尺检査凹穴尺寸0—20钢尺检査水平度...
