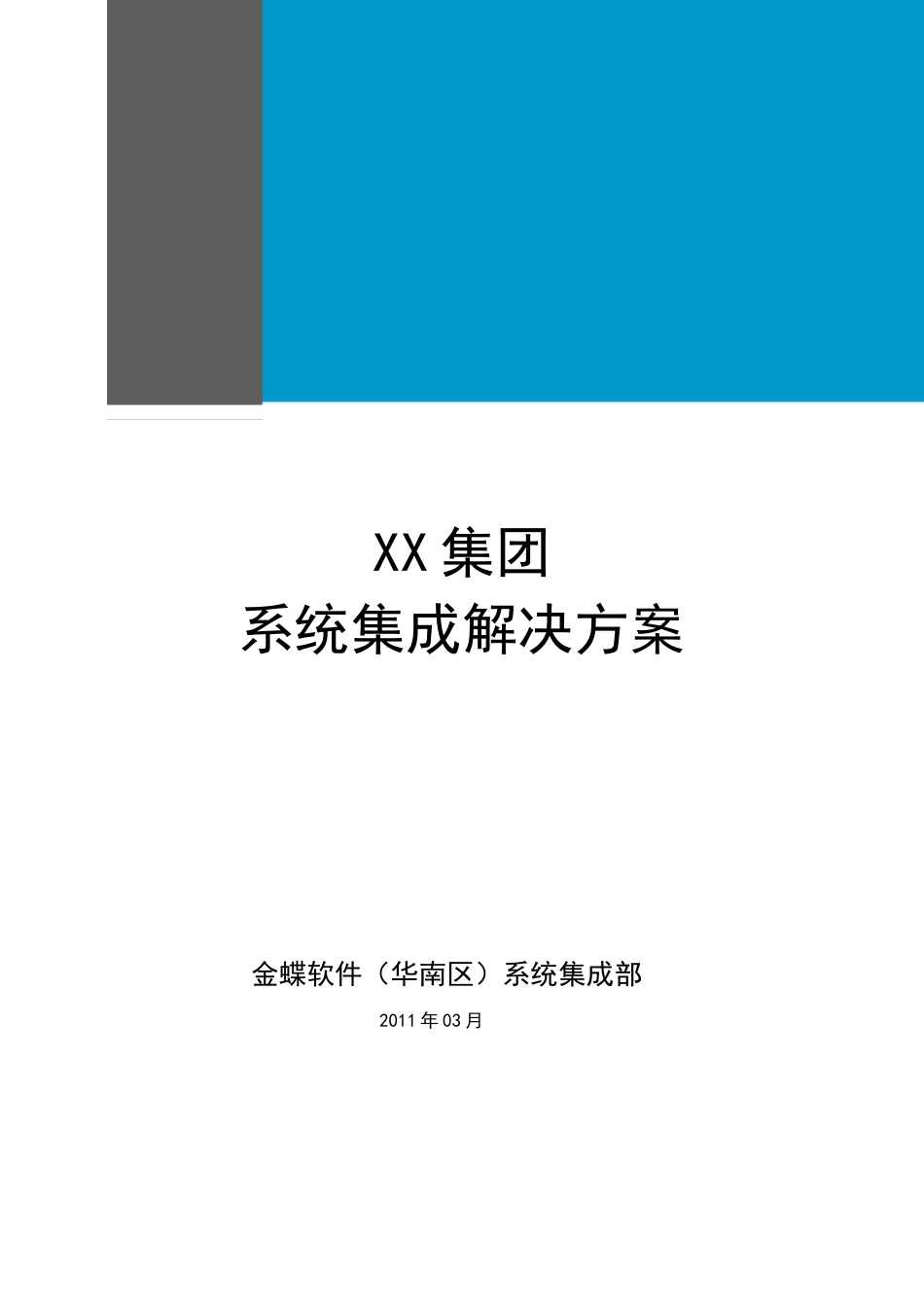

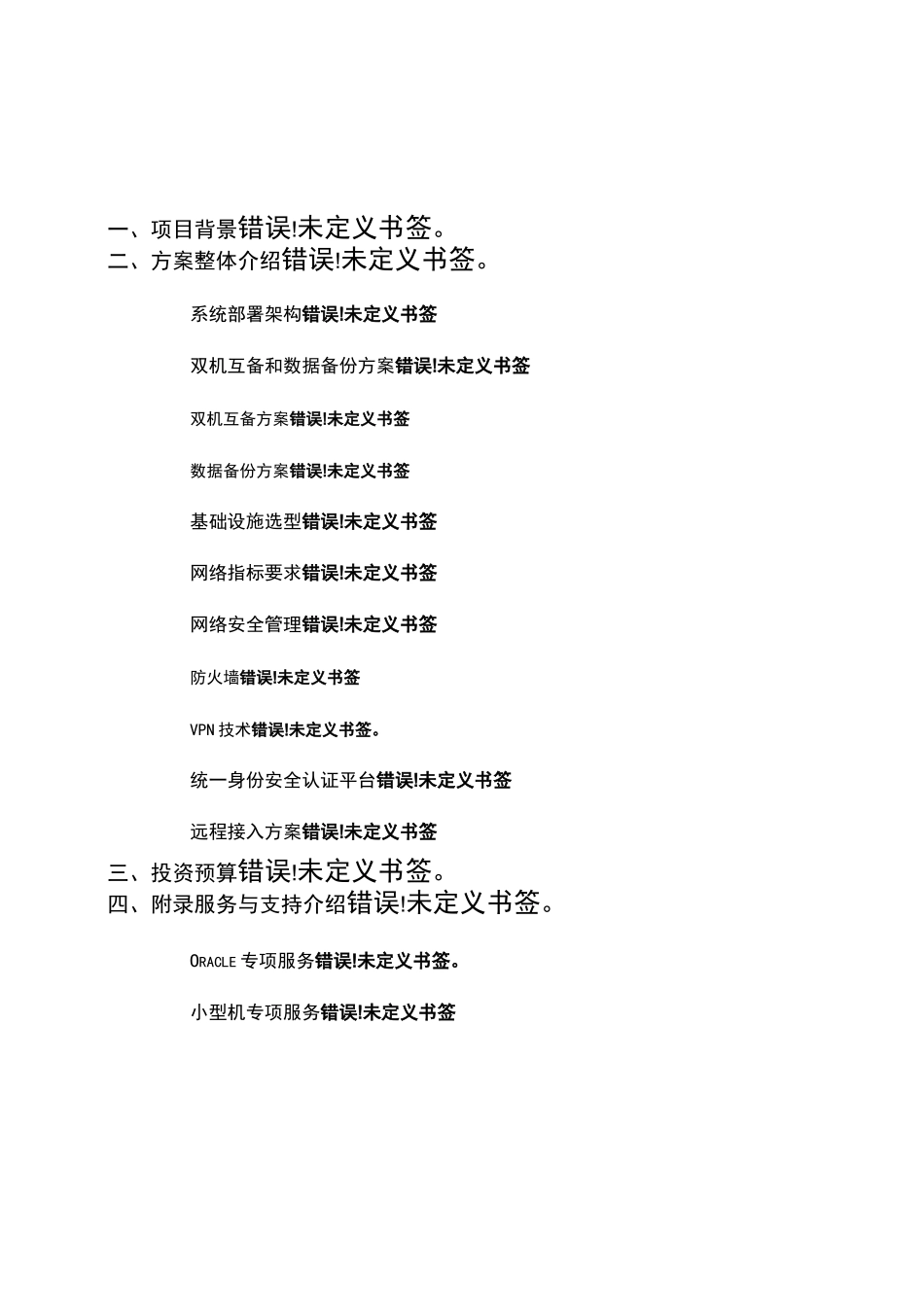

XX集团系统集成解决方案金蝶软件（华南区）系统集成部2011年03月一、项目背景错误!未定义书签。二、方案整体介绍错误!未定义书签。系统部署架构错误!未定义书签双机互备和数据备份方案错误!未定义书签双机互备方案错误!未定义书签数据备份方案错误!未定义书签基础设施选型错误!未定义书签网络指标要求错误!未定义书签网络安全管理错误!未定义书签防火墙错误!未定义书签VPN技术错误!未定义书签。统一身份安全认证平台错误!未定义书签远程接入方案错误!未定义书签三、投资预算错误!未定义书签。四、附录服务与支持介绍错误!未定义书签。ORACLE专项服务错误!未定义书签。小型机专项服务错误!未定义书签XX集团经过多年的经营，公司业务和规模在不断发展，公司管理层和IT部门也认识到通过信息化手段可以更好地支撑公司业务运营、提高企业生产和管理效率。目前的主要需求是，在公司总部部署协同OA、HR和房地产行业的业务应用系统，且提供分支机构客户端接入，达到整个公司业务的综合管理、数据集中管理和系统统一运维。H据路由1内部「SL/宽带城域□□千<7□□型机专磁盘阵Interne存储/磁带DDN/MPLSVPN心跳应用DM光纤交换务器远程接入服务器防火墙/纤交换中型机小型机2.1系统部署架构现在IT的发展趋势是数据集中，数据集中的核心是对服务器进行整合，特别是一些大型企业，建立企业数据中心，购买高性能的主机，对数据集中管理，已成为一种趋势。所以EAS的网络服务器部署应采用集中式应用，系统部署架构如下：2.2双机互备和数据备份方案2.2.1双机互备方案我们在数据库服务器和应用服务器的设计上采取了基于双机热备与SAN数据存储相结合的数据库冗余备份方案，采用HA服务器群集技术，提高了数据库系统及业务应用系统的可靠性，而不是单台主机的可靠性。双机互备方案的典型应用是采用两台服务器做HA双机系统，一台安装应用服务器，一台安装数据库，两台主机互为备份。其主要功能是提高客户计算机系统及其应用的可靠性，而不是单台主机的可靠性。HACMP有多种配置方式，视具体应用复杂程度和配置不同，其接管时间在30秒到300秒。HA技术原理：作为双机系统的两台服务器（主机A和B）同时运行HA软件；服务器除正常运行自己的应用外，同时又作为对方的备份主机；两台主机系统（A和B）在整个运行过程中，通过“心跳线”相互监测对方的运行情况（包括系统的软硬件运行、网络通讯和应用运行情况等）；一旦发现对方主机的运行不正常，故障机上的应用就会立即停止运行，本机（故障机的备份机）就会立即在自己的机器上启动故障机上的应用，把故障机的应用及其资源包括用到的IP地址和磁盘空间等接管过来，使故障机上的应用在本机继续运行；应用和资源的接管过程由HA软件自动完成，无需人工干预；当两台主机正常工作时，也可以根据需要将其中一台机上的应用人为切换到另一台机（备份机）上运行。HA技术特性：支持并行数据库；支持动态集群重配置；广泛的集群管理工具；支持2到32个集群节点的扩展；自动失败检测和恢复；多节点的灵活配置；一般客户采用配置相同的两台主机（一台应用服务器，一台数据库服务器，两台主机互为备份）。2.2.2数据备份方案数据备份流程日常备份操作由备份系统自动完成，操作人员按照要求在备份服务器上制定备份策略，全网的备份由备份服务器统一管理。各客户端也可以自行手工启动备份。备份服务器（包括主服务器和共享服务器）的数据（文件和数据库资料）直接进入磁带库，各客户端的资料由网络传到备份主服务器，进入带库，对于一些小文件，我们可以先将这些小文件备份到备份服务器的本地硬盘存储池中，待达到一定百分比时，在一次性迁移到带库中；而对于一些大文件，可以直接备份到带库中。这样可以大大提高数据的备份效率，提高存储设备的利用率。为提高备份质量、保证数据安全，可以采用ITSM软件的自动的副本存储池复制功能，同时进行备份复制，一份近线保管，另一份离线保管（所有管理均由备份软件完成）提高系统容灾能力。备份策略建议对于企业这样的一个关键应用来说，制定一个良好的备份策略是至关重要的。备份工作的主要内容包括主机、数据库系统备份和应用系统数据备份两...
