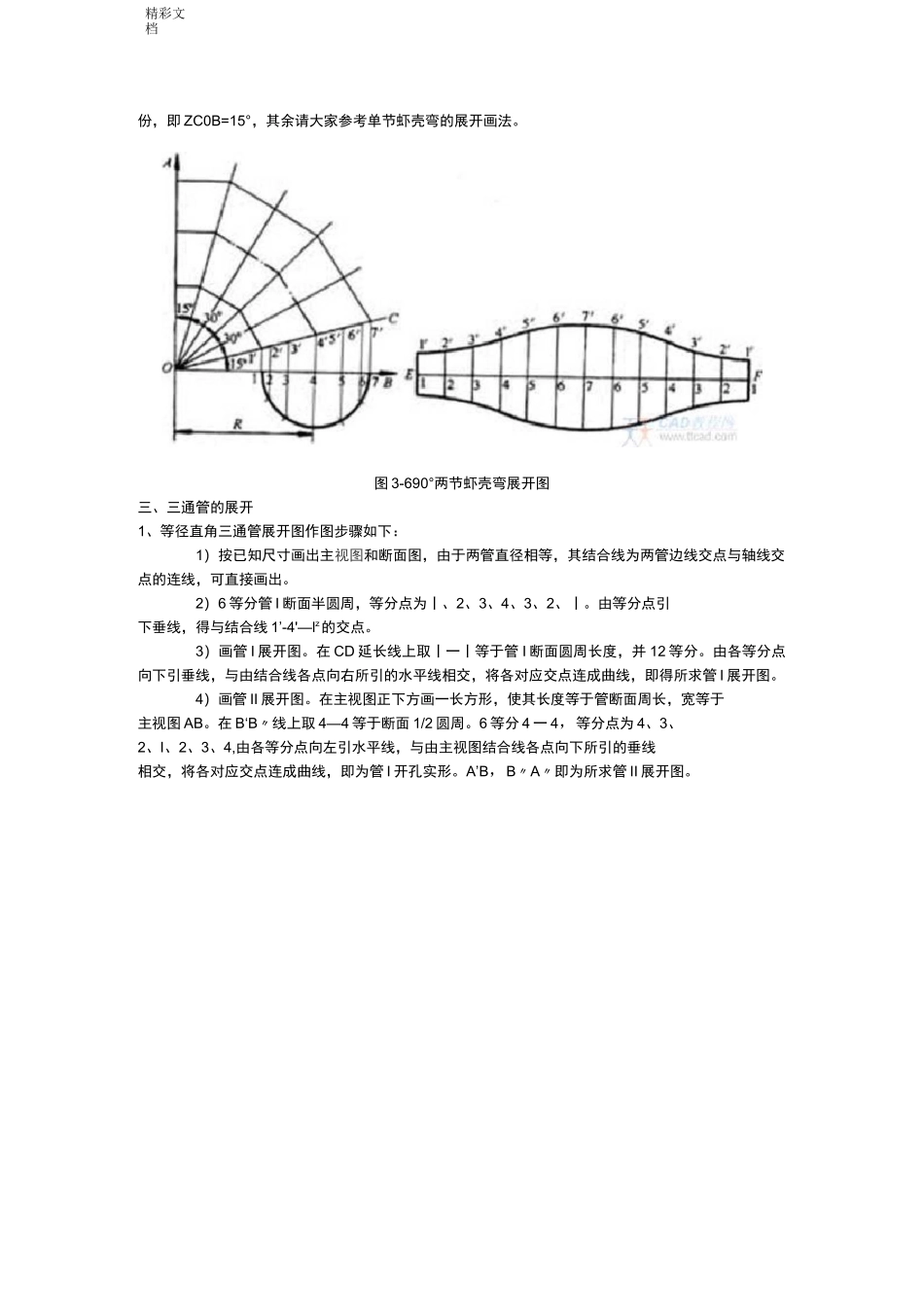

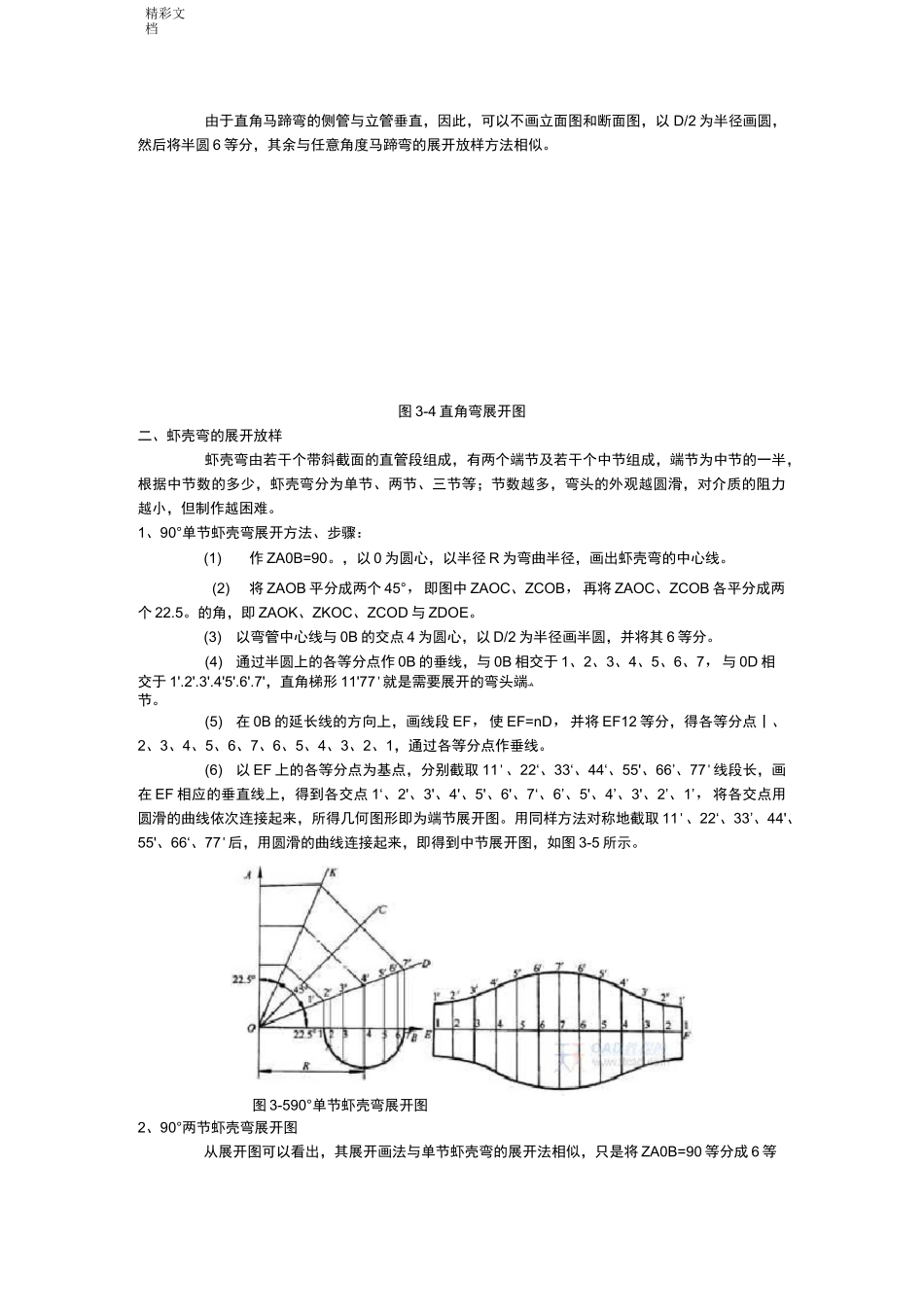

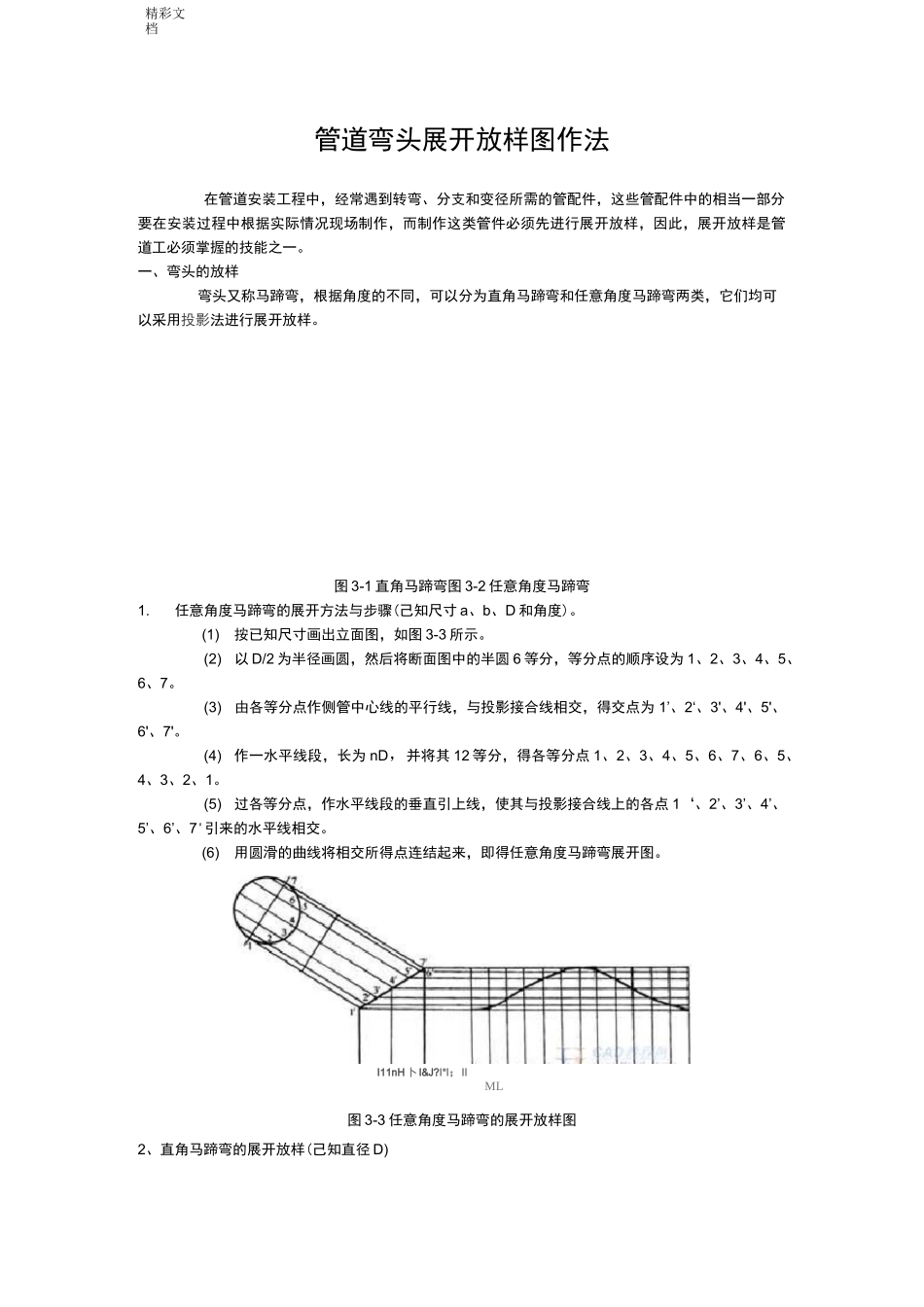

精彩文档管道弯头展开放样图作法在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。图3-1直角马蹄弯图3-2任意角度马蹄弯1.任意角度马蹄弯的展开方法与步骤(己知尺寸a、b、D和角度)。(1)按已知尺寸画出立面图，如图3-3所示。(2)以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。(3)由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1’、2‘、3'、4'、5'、6'、7'。(4)作一水平线段，长为nD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。(5)过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1‘、2’、3’、4’、5’、6’、7'引来的水平线相交。(6)用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。I11nH卜l&J?I*I；IIML图3-3任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样(己知直径D)精彩文档由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。图3-4直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。1、90°单节虾壳弯展开方法、步骤：(1)作ZA0B=90。，以0为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。(2)将ZAOB平分成两个45°，即图中ZAOC、ZCOB，再将ZAOC、ZCOB各平分成两个22.5。的角，即ZAOK、ZKOC、ZCOD与ZDOE。(3)以弯管中心线与0B的交点4为圆心，以D/2为半径画半圆，并将其6等分。(4)通过半圆上的各等分点作0B的垂线，与0B相交于1、2、3、4、5、6、7，与0D相交于1'.2'.3'.4'5'.6'.7'，直角梯形11'77'就是需要展开的弯头端-A节。(5)在0B的延长线的方向上，画线段EF，使EF=nD，并将EF12等分，得各等分点丨、2、3、4、5、6、7、6、5、4、3、2、1，通过各等分点作垂线。(6)以EF上的各等分点为基点，分别截取11'、22‘、33‘、44‘、55'、66’、77'线段长，画在EF相应的垂直线上，得到各交点1‘、2'、3'、4'、5'、6'、7‘、6’、5'、4’、3'、2’、1’，将各交点用圆滑的曲线依次连接起来，所得几何图形即为端节展开图。用同样方法对称地截取11'、22‘、33’、44'、55'、66‘、77'后，用圆滑的曲线连接起来，即得到中节展开图，如图3-5所示。图3-590°单节虾壳弯展开图2、90°两节虾壳弯展开图从展开图可以看出，其展开画法与单节虾壳弯的展开法相似，只是将ZA0B=90等分成6等精彩文档份，即ZC0B=15°，其余请大家参考单节虾壳弯的展开画法。图3-690°两节虾壳弯展开图三、三通管的展开1、等径直角三通管展开图作图步骤如下：1）按已知尺寸画出主视图和断面图，由于两管直径相等，其结合线为两管边线交点与轴线交点的连线，可直接画出。2）6等分管I断面半圆周，等分点为丨、2、3、4、3、2、丨。由等分点引下垂线，得与结合线1’-4'—lz的交点。3）画管I展开图。在CD延长线上取丨一丨等于管I断面圆周长度，并12等分。由各等分点向下引垂线，与由结合线各点向右所引的水平线相交，将各对应交点连成曲线，即得所求管I展开图。4）画管II展开图。在主视图正下方画一长方形，使其长度等于管断面周长，宽等于主视图AB。在B‘B〃线上取4—4等于断面1/2圆周。6等分4一4，等分点为4、3、2、I、2、3、4,由各等分点向左引水平线，与由主视图结合线各点向下所引的垂线相交，将各对应交点连成曲线，即为管I开孔实形。A’B，B〃A〃即为所求管II展开图。精彩文档图3-7等径直角三通管展开图2、异径直交三通管展开作图方法和步骤：1）依据所给尺寸画出异径直交三通管的侧视图（主管可画成半圆），按支管的外径画半圆。2）将支...
