M7.5浆砌片石挡土墙施工组织设计VIP免费

M7.5浆砌片石挡土墙施工组织设计_第1页
1/14

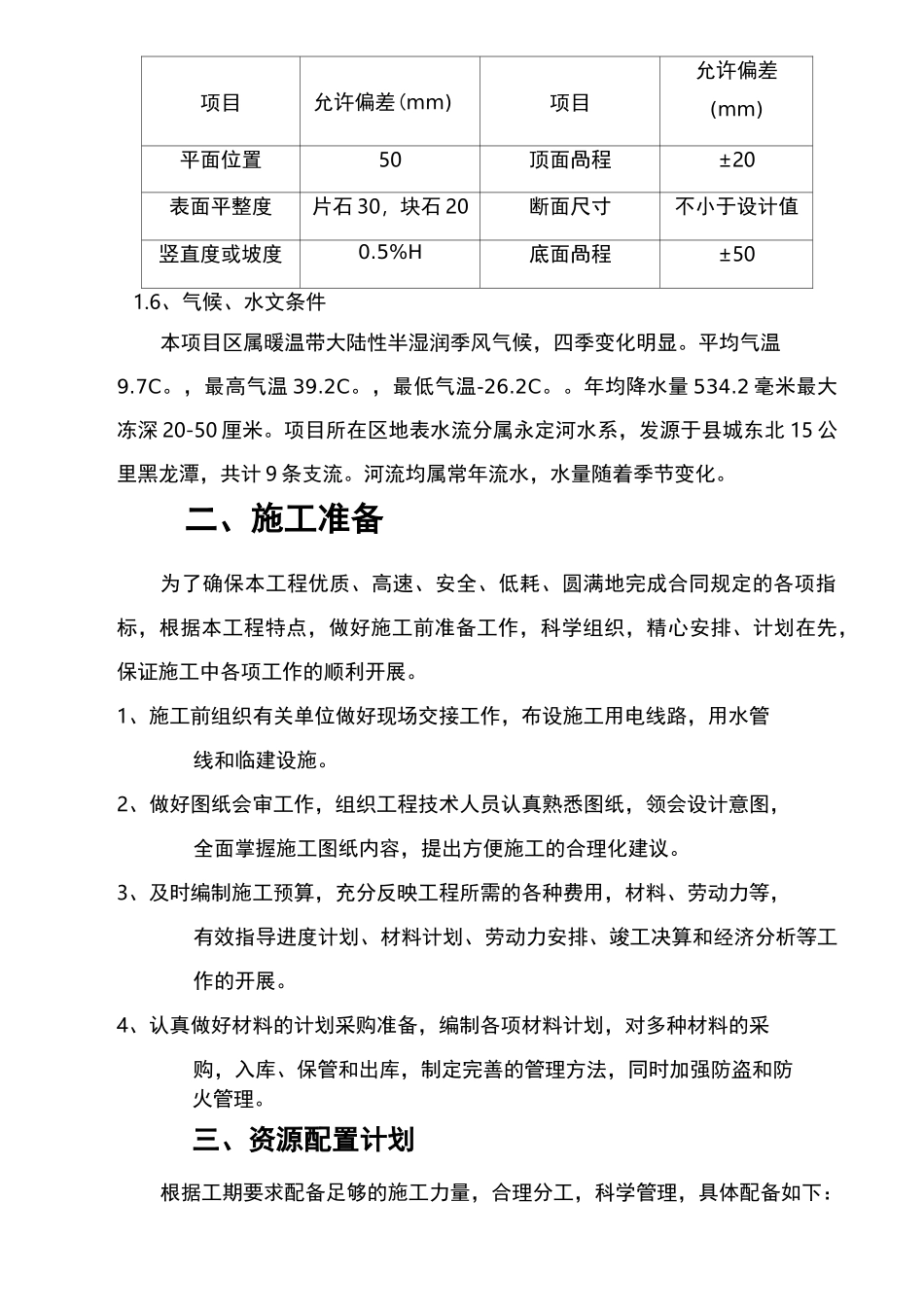

M7.5浆砌片石挡土墙施工组织设计_第2页
2/14

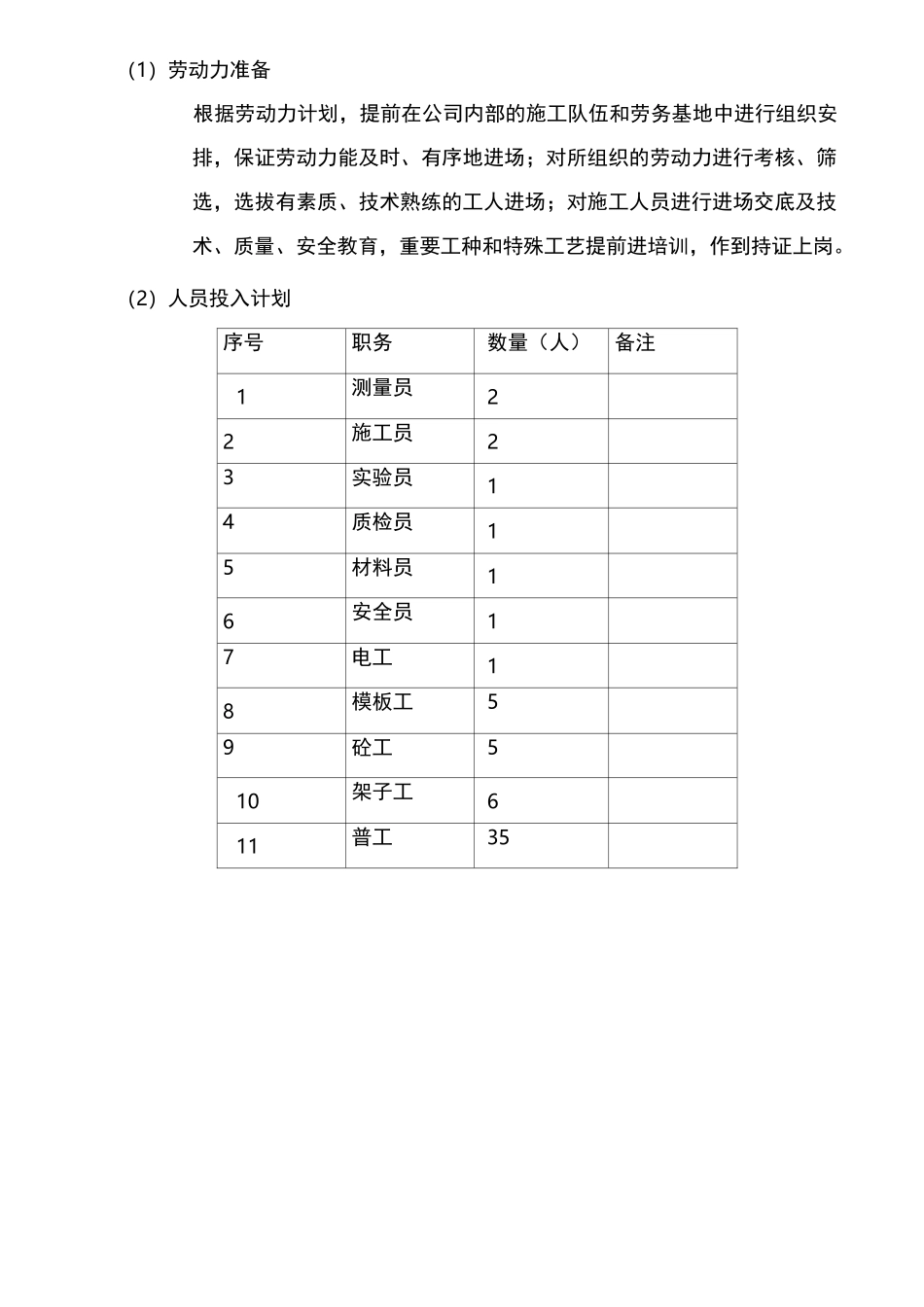

M7.5浆砌片石挡土墙施工组织设计_第3页
3/14
延庆新城西顺城街(湖北西路〜三里河街)道路工程M7.5浆砌片石挡土墙施工方案一、工程概况1.1、工程简介延庆新城西顺城街(湖北西路〜三里河街)道路工程位于延庆新城西部地区,南起湖北西路,北接三里河街,是沿三里河、妫水河景观带重要的交通走廊,同时也是周边居民出行提供必要的交通服务。路线全长2.6公里。我单位施工的标段为丨、||、|||标段,起讫桩号为K0+000〜K1+700,路线长度1.7km。1.2、设计主要技术指标采用双向两车道城市干路标准设计;设计车速30公里/小时;整体式路基25.5米,设计荷载为:公路一I级。1.3、挡土墙基本情况本段挡土墙,共计727m,挡土墙别高3、4、5、6m,顶宽0.75m,底宽1.74米,采用衡重式路肩墙,起点与路堤锥坡相接,终点路堤锥坡相接。K0+692〜K1+020挡土墙先行施工,位于三里河河道边。计划工期2018年4月1号至2018年4月30号。1.4、挡土墙主要工程数量序号桩号浆砌片石(m3)PVC泄水孔(m)砂砾反滤层(m3)换填乐石(m3)挖基十方(m2)C20现浇仝(m3)1K0+090〜K0+6732168.38997468901232K0+692〜K1+0201401.15032881404.11323K1+270〜K1+470851291179339801.5、质量检验和质量标准浆砌片石、块石挡土墙允许偏差项目允许偏差(mm)项目允许偏差(mm)平面位置50顶面咼程±20表面平整度片石30,块石20断面尺寸不小于设计值竖直度或坡度0.5%H底面咼程±501.6、气候、水文条件本项目区属暖温带大陆性半湿润季风气候,四季变化明显。平均气温9.7C。,最高气温39.2C。,最低气温-26.2C。。年均降水量534.2毫米最大冻深20-50厘米。项目所在区地表水流分属永定河水系,发源于县城东北15公里黑龙潭,共计9条支流。河流均属常年流水,水量随着季节变化。二、施工准备为了确保本工程优质、高速、安全、低耗、圆满地完成合同规定的各项指标,根据本工程特点,做好施工前准备工作,科学组织,精心安排、计划在先,保证施工中各项工作的顺利开展。1、施工前组织有关单位做好现场交接工作,布设施工用电线路,用水管线和临建设施。2、做好图纸会审工作,组织工程技术人员认真熟悉图纸,领会设计意图,全面掌握施工图纸内容,提出方便施工的合理化建议。3、及时编制施工预算,充分反映工程所需的各种费用,材料、劳动力等,有效指导进度计划、材料计划、劳动力安排、竣工决算和经济分析等工作的开展。4、认真做好材料的计划采购准备,编制各项材料计划,对多种材料的采购,入库、保管和出库,制定完善的管理方法,同时加强防盗和防火管理。三、资源配置计划根据工期要求配备足够的施工力量,合理分工,科学管理,具体配备如下:(1)劳动力准备根据劳动力计划,提前在公司内部的施工队伍和劳务基地中进行组织安排,保证劳动力能及时、有序地进场;对所组织的劳动力进行考核、筛选,选拔有素质、技术熟练的工人进场;对施工人员进行进场交底及技术、质量、安全教育,重要工种和特殊工艺提前进培训,作到持证上岗。(2)人员投入计划序号职务数量(人)备注1测量员22施工员23实验员14质检员15材料员16安全员17电工18模板工59砼工510架子工611普工353)机具投入计划序号机具名称数量型号备注1挖掘机1小松2702装车戈机1临工503搅拌机175型4砂浆运输车25人工推车66全站仪1南方7水准仪2苏一光DS-18污水泵49排水管60(4)材料入场计划序号材料名称数量备注1片石1544m32中粗砂600方3325水泥60吨4沥青麻絮40袋1、工艺标准(1)衡重式路肩挡土墙强度等级采用M7.5浆砌片石浇筑(石料强度等级不低于MU40,C20现场浇筑。其砼的强度要满足设计要求。(2)基础最小埋深1米。地基承载力满足设计要求P1及P2,如承载力不满足要求则采用扩展基础,且同时满足扩展基础所需承载力PK,若达不到要求,应通知监理及设计单位进行地基处理,待达到设计要求方可进行挡土墙施工。(3)挡墙的墙身几何尺寸要符合设计要求。⑷挡墙内的预留泄水孔采用直径10cm的PVC管纵、横向间距2.0-3.0m,呈梅花状布置,最下一排泄水孔宜高于地面30cm,并设5%向外倾斜坡度。(5)挡土墙每10米设置一条沉降缝,沉降缝宽2-3厘米,塞沥青麻丝,塞入度不小于20厘米。(6)挡土墙的墙顶标高要满足设计要求,允许偏差为士20mm。(7)挡土墙混凝土浇注应均质密实、平...
