钯的回收原理和方法VIP免费

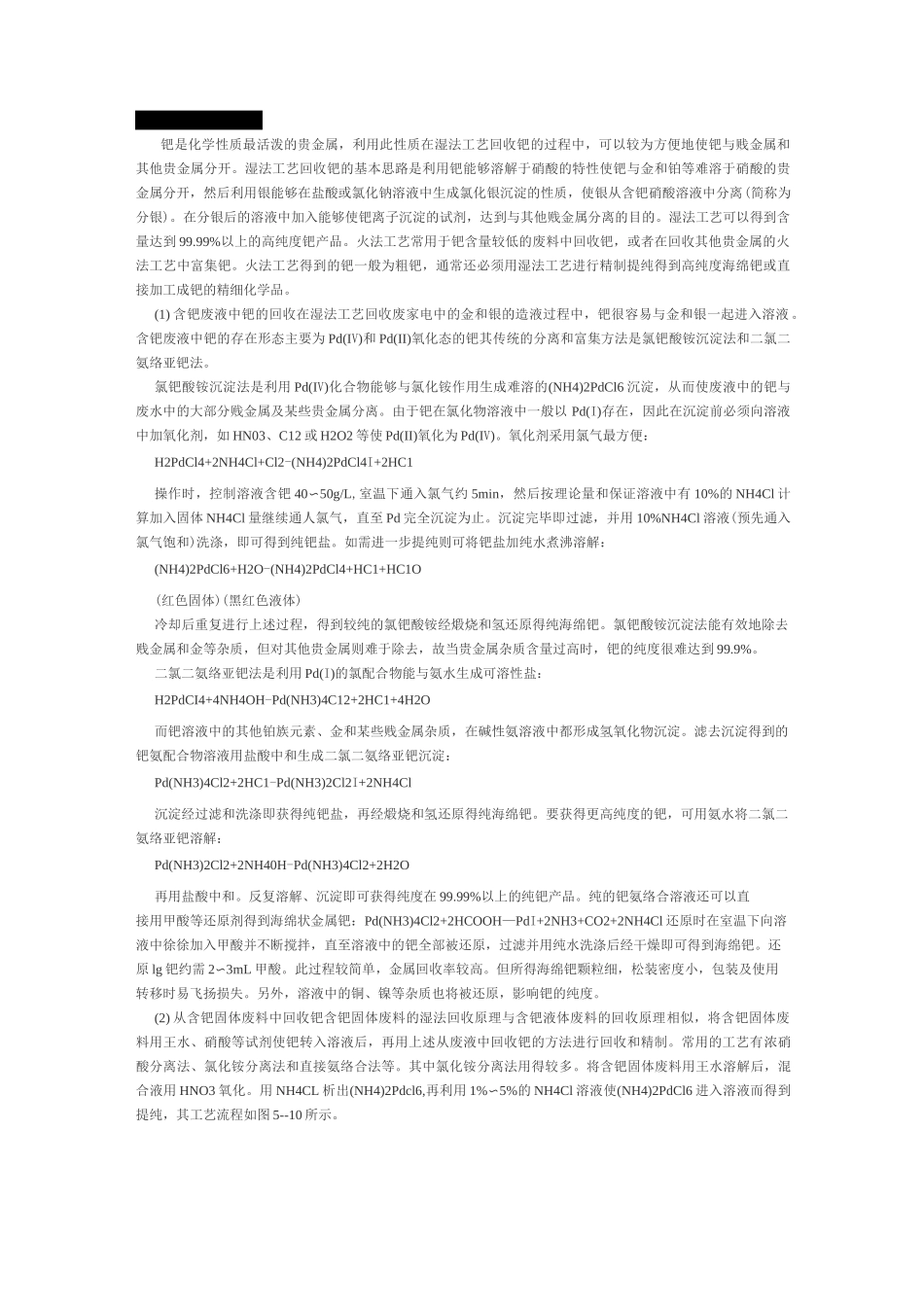

钯是化学性质最活泼的贵金属，利用此性质在湿法工艺回收钯的过程中，可以较为方便地使钯与贱金属和其他贵金属分开。湿法工艺回收钯的基本思路是利用钯能够溶解于硝酸的特性使钯与金和铂等难溶于硝酸的贵金属分开，然后利用银能够在盐酸或氯化钠溶液中生成氯化银沉淀的性质，使银从含钯硝酸溶液中分离(简称为分银)。在分银后的溶液中加入能够使钯离子沉淀的试剂，达到与其他贱金属分离的目的。湿法工艺可以得到含量达到99.99%以上的高纯度钯产品。火法工艺常用于钯含量较低的废料中回收钯，或者在回收其他贵金属的火法工艺中富集钯。火法工艺得到的钯一般为粗钯，通常还必须用湿法工艺进行精制提纯得到高纯度海绵钯或直接加工成钯的精细化学品。(1)含钯废液中钯的回收在湿法工艺回收废家电中的金和银的造液过程中，钯很容易与金和银一起进入溶液。含钯废液中钯的存在形态主要为Pd(IV)和Pd(II)氧化态的钯其传统的分离和富集方法是氯钯酸铵沉淀法和二氯二氨络亚钯法。氯钯酸铵沉淀法是利用Pd(IV)化合物能够与氯化铵作用生成难溶的(NH4)2PdCl6沉淀，从而使废液中的钯与废水中的大部分贱金属及某些贵金属分离。由于钯在氯化物溶液中一般以Pd(I)存在，因此在沉淀前必须向溶液中加氧化剂，如HN03、C12或H2O2等使Pd(II)氧化为Pd(IV)。氧化剂采用氯气最方便：H2PdCl4+2NH4Cl+Cl2-(NH4)2PdCl4I+2HC1操作时，控制溶液含钯40〜50g/L,室温下通入氯气约5min，然后按理论量和保证溶液中有10%的NH4Cl计算加入固体NH4Cl量继续通人氯气，直至Pd完全沉淀为止。沉淀完毕即过滤，并用10%NH4Cl溶液(预先通入氯气饱和)洗涤，即可得到纯钯盐。如需进一步提纯则可将钯盐加纯水煮沸溶解：(NH4)2PdCl6+H2O-(NH4)2PdCl4+HC1+HC1O(红色固体)(黑红色液体)冷却后重复进行上述过程，得到较纯的氯钯酸铵经煅烧和氢还原得纯海绵钯。氯钯酸铵沉淀法能有效地除去贱金属和金等杂质，但对其他贵金属则难于除去，故当贵金属杂质含量过高时，钯的纯度很难达到99.9%。二氯二氨络亚钯法是利用Pd(I)的氯配合物能与氨水生成可溶性盐：H2PdCI4+4NH4OH-Pd(NH3)4C12+2HC1+4H2O而钯溶液中的其他铂族元素、金和某些贱金属杂质，在碱性氨溶液中都形成氢氧化物沉淀。滤去沉淀得到的钯氨配合物溶液用盐酸中和生成二氯二氨络亚钯沉淀：Pd(NH3)4Cl2+2HC1-Pd(NH3)2Cl2I+2NH4Cl沉淀经过滤和洗涤即获得纯钯盐，再经煅烧和氢还原得纯海绵钯。要获得更高纯度的钯，可用氨水将二氯二氨络亚钯溶解：Pd(NH3)2Cl2+2NH40H-Pd(NH3)4Cl2+2H2O再用盐酸中和。反复溶解、沉淀即可获得纯度在99.99%以上的纯钯产品。纯的钯氨络合溶液还可以直接用甲酸等还原剂得到海绵状金属钯：Pd(NH3)4Cl2+2HCOOH—PdI+2NH3+CO2+2NH4Cl还原时在室温下向溶液中徐徐加入甲酸并不断搅拌，直至溶液中的钯全部被还原，过滤并用纯水洗涤后经干燥即可得到海绵钯。还原lg钯约需2〜3mL甲酸。此过程较简单，金属回收率较高。但所得海绵钯颗粒细，松装密度小，包装及使用转移时易飞扬损失。另外，溶液中的铜、镍等杂质也将被还原，影响钯的纯度。(2)从含钯固体废料中回收钯含钯固体废料的湿法回收原理与含钯液体废料的回收原理相似，将含钯固体废料用王水、硝酸等试剂使钯转入溶液后，再用上述从废液中回收钯的方法进行回收和精制。常用的工艺有浓硝酸分离法、氯化铵分离法和直接氨络合法等。其中氯化铵分离法用得较多。将含钯固体废料用王水溶解后，混合液用HNO3氧化。用NH4CL析出(NH4)2Pdcl6,再利用1%〜5%的NH4Cl溶液使(NH4)2PdCl6进入溶液而得到提纯，其工艺流程如图5--10所示。含処固体废料F烧一盘酸靓隸—孚塑期一王官溶解■盐朝赶歸一过恸一漣嵌f科沿C1汎淀_1蚪〜5%的甲艮口涪嵌洛解一不帶物一回收耳他审址屆CNH*hPdCUAft4NKClStfflI梅绵更一Hi还原1熠烧ffi刃。氯化钱分畜法从含■锂II体废料中叵收耙工艺流程#I从含钯固体废料中回收钯(一)含钯固体废料的湿法同收原理与含钯液体废料的同收原理相似，将含钯同体废料用王水、硝酸等试剂使钯转入溶液后，再用上述废料中同收钯的方法进行同收和精制。常用的工艺有浓硝酸分离法、氯化铵分离法和直接氨络合法等。其中氯化铵分离法用得...
