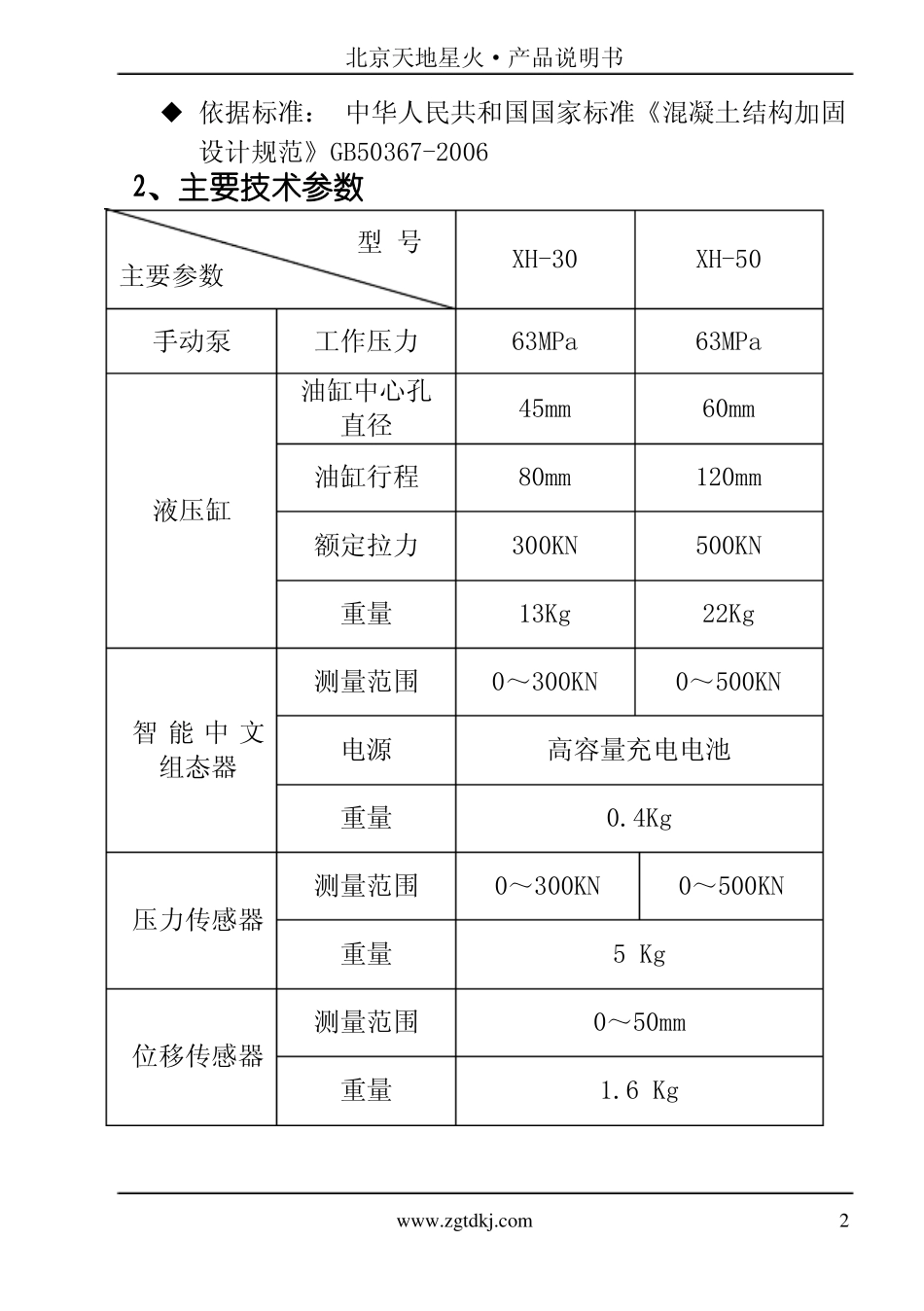

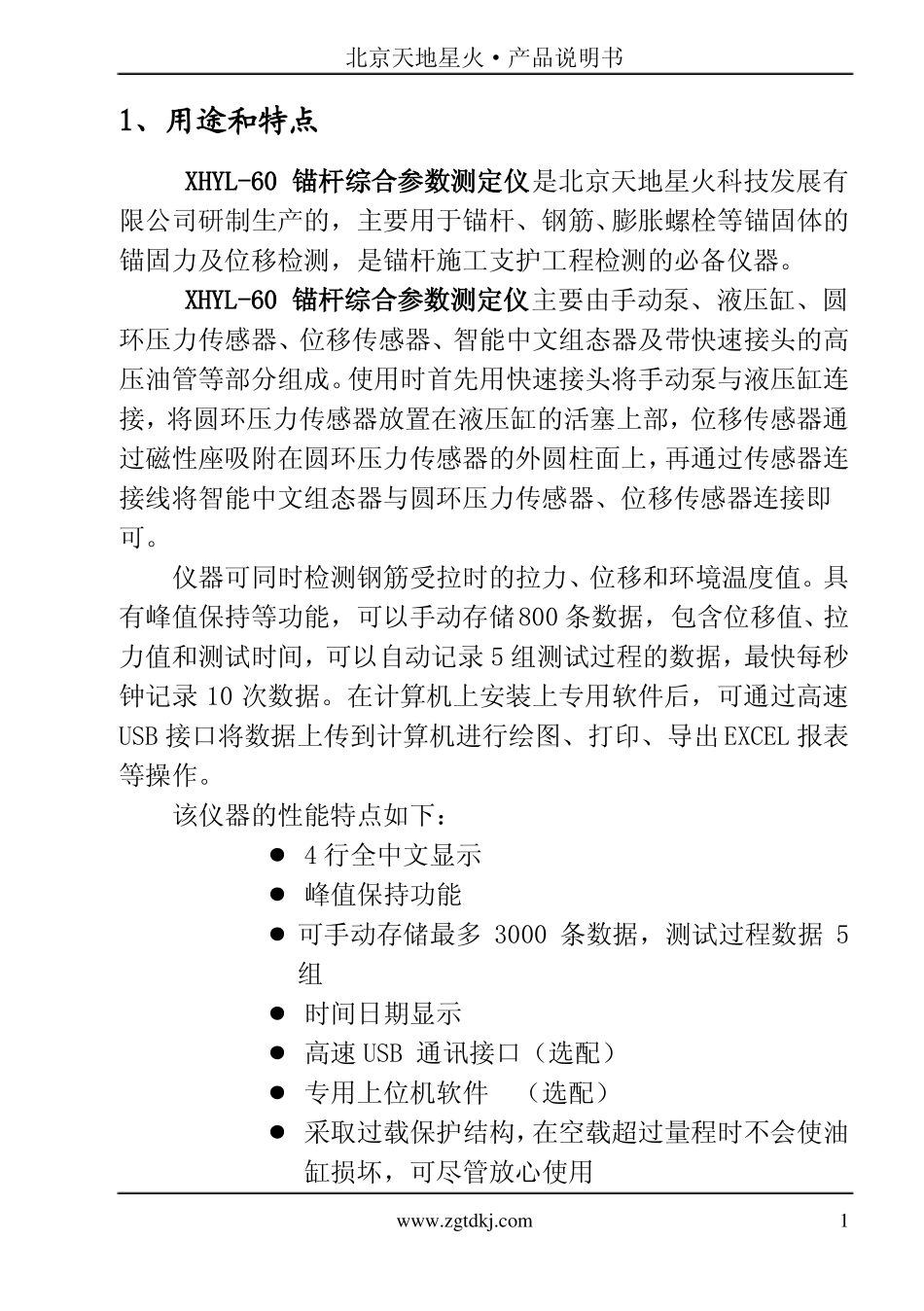

XHYL-60锚杆综合参数测定仪目录1、用途和特点………………………………………………12、主要技术参数……………………………………………23、操作步骤…………………………………………………24、智能中文组态器…………………………………………54.1显示及按键说明………………………………….54.2操作方法………………………………………….65、功能与参数设置………………………………………..85.1数据浏览…………………………………………85.2数据删除………………………………………..95.3密码输入……………………………………….105.4参数设置……………………………………….106、仪器标定……………………………………………….137、注意事项……………………………………………….148、常见故障及排除方法………………………………….159、USB驱动安装步骤…………………………………….16北京天地星火·产品说明书1、用途和特点XHYL-60锚杆综合参数测定仪是北京天地星火科技发展有限公司研制生产的,主要用于锚杆、钢筋、膨胀螺栓等锚固体的锚固力及位移检测,是锚杆施工支护工程检测的必备仪器。XHYL-60锚杆综合参数测定仪主要由手动泵、液压缸、圆环压力传感器、位移传感器、智能中文组态器及带快速接头的高压油管等部分组成。使用时首先用快速接头将手动泵与液压缸连接,将圆环压力传感器放置在液压缸的活塞上部,位移传感器通过磁性座吸附在圆环压力传感器的外圆柱面上,再通过传感器连接线将智能中文组态器与圆环压力传感器、位移传感器连接即可。仪器可同时检测钢筋受拉时的拉力、位移和环境温度值。具有峰值保持等功能,可以手动存储800条数据,包含位移值、拉力值和测试时间,可以自动记录5组测试过程的数据,最快每秒钟记录10次数据。在计算机上安装上专用软件后,可通过高速USB接口将数据上传到计算机进行绘图、打印、导出EXCEL报表等操作。该仪器的性能特点如下:●4行全中文显示●峰值保持功能●可手动存储最多3000条数据,测试过程数据5组●时间日期显示●高速USB通讯接口(选配)●专用上位机软件(选配)●采取过载保护结构,在空载超过量程时不会使油缸损坏,可尽管放心使用www.zgtdkj.com1北京天地星火·产品说明书◆依据标准:中华人民共和国国家标准《混凝土结构加固设计规范》GB50367-20062、主要技术参数型号主要参数手动泵工作压力油缸中心孔直径油缸行程液压缸额定拉力重量测量范围智能中文组态器电源重量测量范围压力传感器重量测量范围位移传感器重量1.6Kg5Kg0~50mm300KN13Kg0~300KN500KN22Kg0~500KNXH-3063MPa45mm80mmXH-5063MPa60mm120mm高容量充电电池0.4Kg0~300KN0~500KNwww.zgtdkj.com2北京天地星火·产品说明书3、操作步骤XHYL-60锚杆综合参数测定仪结构示意图如下:3.1检查油量如液压缸活塞没有完全缩回到缸体内,应首先通过油管连接至手动泵,逆时针方向拧动泵体上的卸荷阀,使液压缸中的液压油排回到手动泵的储油筒中。从手动泵的尾部拧开注油盖,检查油量,储油筒中应留有1/5的空间,如油不满,可加注N32号耐磨液压油。3.2排气液压系统连接好后,储油筒、油管及液压缸中常混有空气,为使液压系统正常,这些空气必须排掉。方法:拧松注油孔盖,以便储油筒内空气排出。将手动泵放在比液压缸稍高的地方,顺时针拧紧卸荷阀,压手动泵,使液压缸活塞伸出至最大行程,再打开卸荷阀,使活塞缩回,连续几次即可。3.3锚杆检测按下图所示将被测锚杆穿入液压油缸,再穿入圆环压力传感器,然后穿过锚具,把夹片放入锚具内。如锚杆为螺纹钢筋,可www.zgtdkj.com3北京天地星火·产品说明书参照图A连接。如锚杆为圆钢外露部分有螺纹,可参照图B连接。XHMJ-1型Φ6~Φ40不同规格的14种锚具及各种规格的加长杆,用户可根据实际需要选购。将位移传感器的磁性座开关扳到OFF位置,使凹形槽贴在圆环压力传感器上,此时将磁性座开关扳到ON位置,即可吸附到圆环压力传感器上。调整位移传感器支架,使传感器探头抵在基准面上,并使探头缩回主体内约至极限。按键打开智能中文组态器,按键进入数据测量界面,按键打开峰值保持功能,液晶显示屏的右侧出现...
