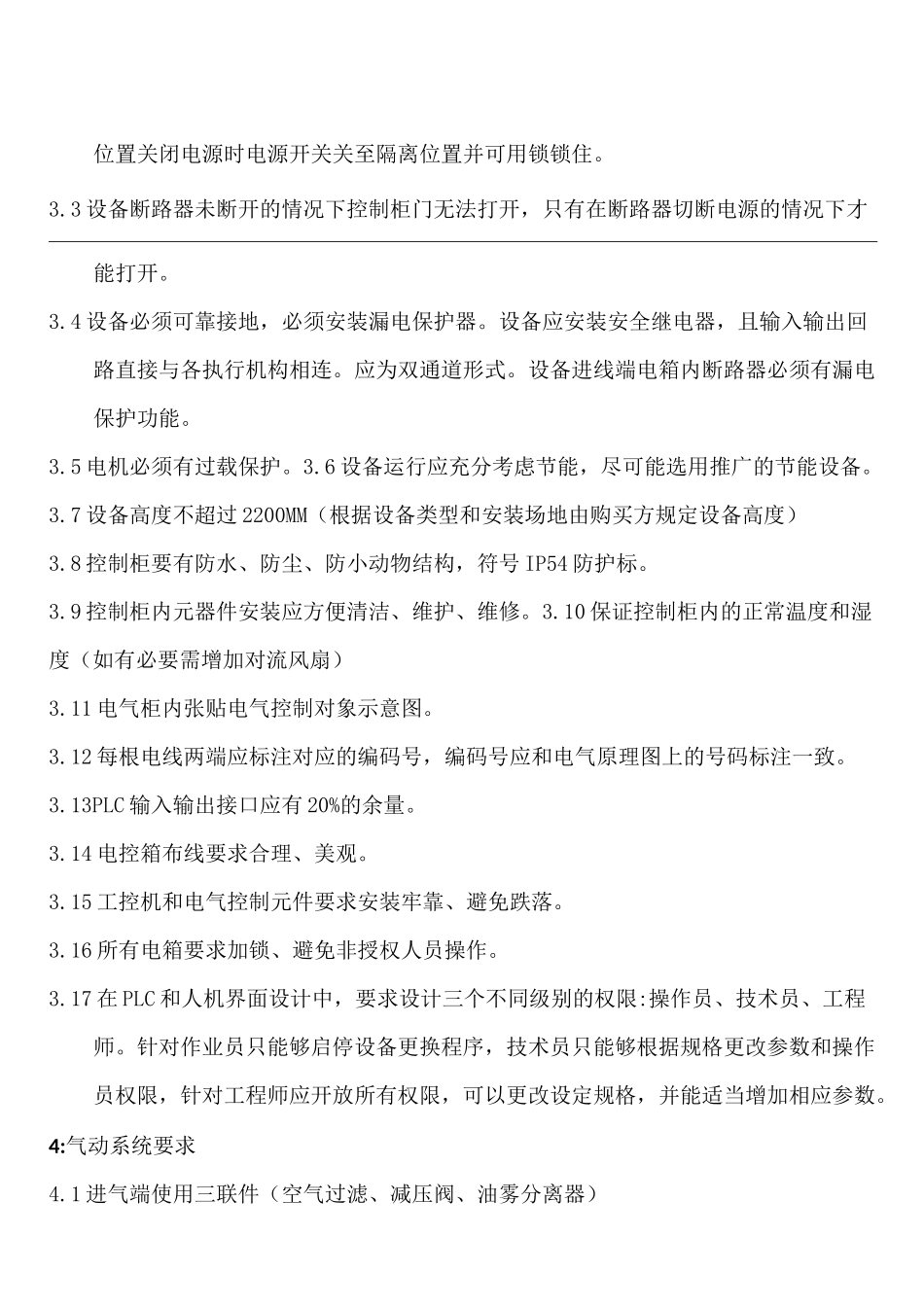

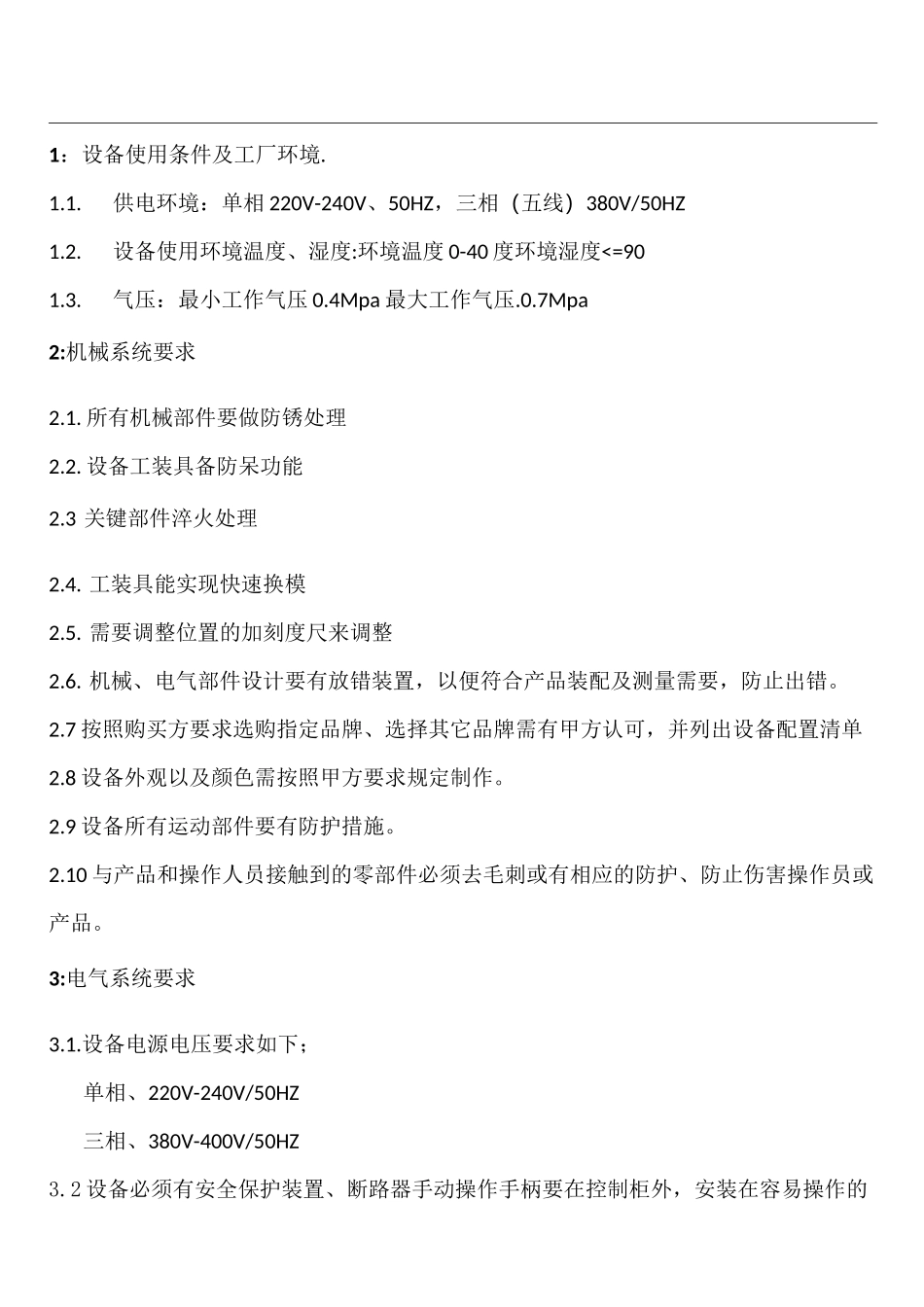

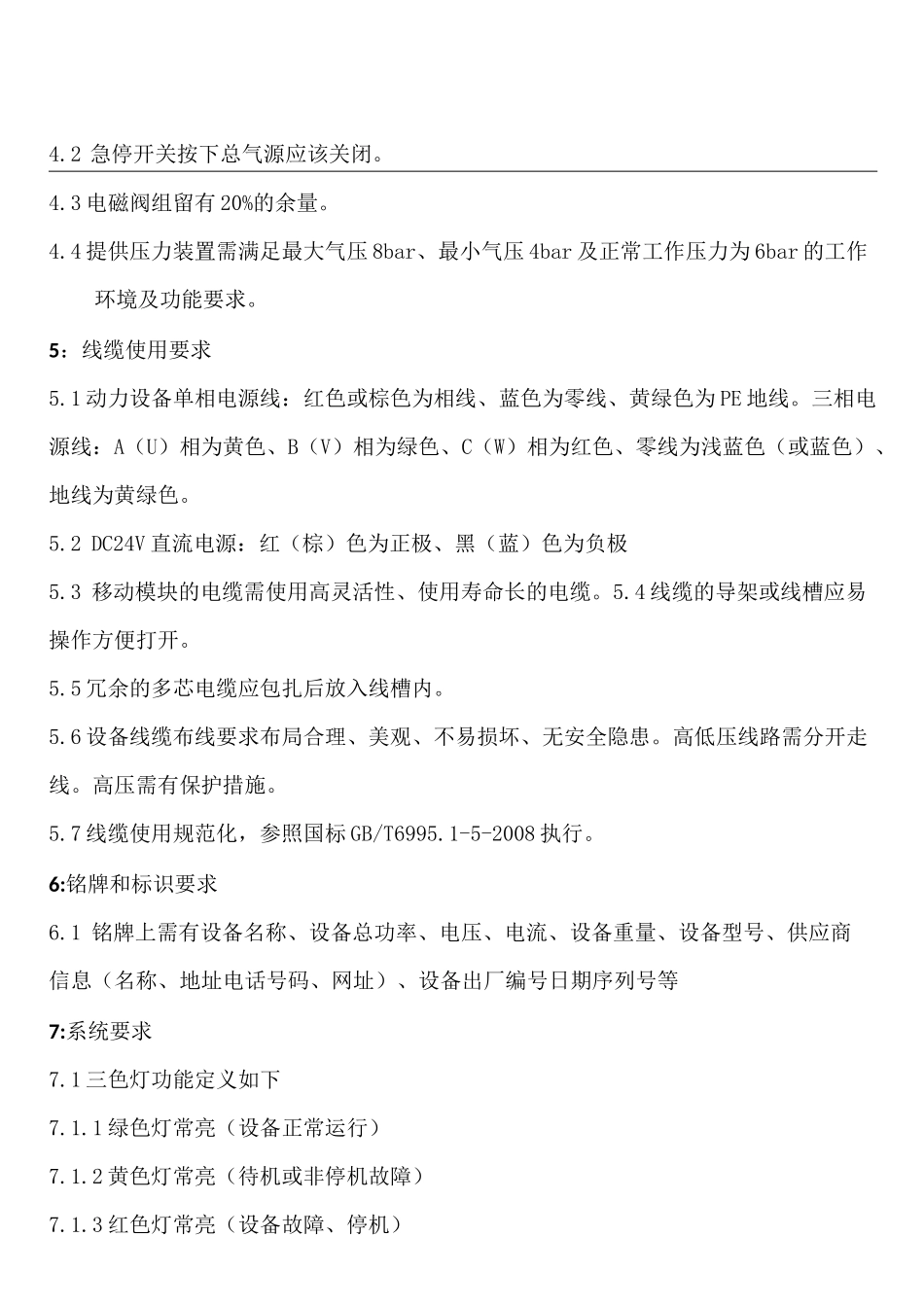

1：设备使用条件及工厂环境.1.1.供电环境：单相220V-240V、50HZ，三相（五线）380V/50HZ1.2.设备使用环境温度、湿度:环境温度0-40度环境湿度<=901.3.气压：最小工作气压0.4Mpa最大工作气压.0.7Mpa2:机械系统要求2.1.所有机械部件要做防锈处理2.2.设备工装具备防呆功能2.3关键部件淬火处理2.4.工装具能实现快速换模2.5.需要调整位置的加刻度尺来调整2.6.机械、电气部件设计要有放错装置，以便符合产品装配及测量需要，防止出错。2.7按照购买方要求选购指定品牌、选择其它品牌需有甲方认可，并列出设备配置清单2.8设备外观以及颜色需按照甲方要求规定制作。2.9设备所有运动部件要有防护措施。2.10与产品和操作人员接触到的零部件必须去毛刺或有相应的防护、防止伤害操作员或产品。3:电气系统要求3.1.设备电源电压要求如下；单相、220V-240V/50HZ三相、380V-400V/50HZ3.2设备必须有安全保护装置、断路器手动操作手柄要在控制柜外，安装在容易操作的位置关闭电源时电源开关关至隔离位置并可用锁锁住。3.3设备断路器未断开的情况下控制柜门无法打开，只有在断路器切断电源的情况下才能打开。3.4设备必须可靠接地，必须安装漏电保护器。设备应安装安全继电器，且输入输出回路直接与各执行机构相连。应为双通道形式。设备进线端电箱内断路器必须有漏电保护功能。3.5电机必须有过载保护。3.6设备运行应充分考虑节能，尽可能选用推广的节能设备。3.7设备高度不超过2200MM（根据设备类型和安装场地由购买方规定设备高度）3.8控制柜要有防水、防尘、防小动物结构，符号IP54防护标。3.9控制柜内元器件安装应方便清洁、维护、维修。3.10保证控制柜内的正常温度和湿度（如有必要需增加对流风扇）3.11电气柜内张贴电气控制对象示意图。3.12每根电线两端应标注对应的编码号，编码号应和电气原理图上的号码标注一致。3.13PLC输入输出接口应有20%的余量。3.14电控箱布线要求合理、美观。3.15工控机和电气控制元件要求安装牢靠、避免跌落。3.16所有电箱要求加锁、避免非授权人员操作。3.17在PLC和人机界面设计中，要求设计三个不同级别的权限:操作员、技术员、工程师。针对作业员只能够启停设备更换程序，技术员只能够根据规格更改参数和操作员权限，针对工程师应开放所有权限，可以更改设定规格，并能适当增加相应参数。4:气动系统要求4.1进气端使用三联件（空气过滤、减压阀、油雾分离器）4.2急停开关按下总气源应该关闭。4.3电磁阀组留有20%的余量。4.4提供压力装置需满足最大气压8bar、最小气压4bar及正常工作压力为6bar的工作环境及功能要求。5：线缆使用要求5.1动力设备单相电源线：红色或棕色为相线、蓝色为零线、黄绿色为PE地线。三相电源线：A（U）相为黄色、B（V）相为绿色、C（W）相为红色、零线为浅蓝色（或蓝色）、地线为黄绿色。5.2DC24V直流电源：红（棕）色为正极、黑（蓝）色为负极5.3移动模块的电缆需使用高灵活性、使用寿命长的电缆。5.4线缆的导架或线槽应易操作方便打开。5.5冗余的多芯电缆应包扎后放入线槽内。5.6设备线缆布线要求布局合理、美观、不易损坏、无安全隐患。高低压线路需分开走线。高压需有保护措施。5.7线缆使用规范化，参照国标GB/T6995.1-5-2008执行。6:铭牌和标识要求6.1铭牌上需有设备名称、设备总功率、电压、电流、设备重量、设备型号、供应商信息（名称、地址电话号码、网址）、设备出厂编号日期序列号等7:系统要求7.1三色灯功能定义如下7.1.1绿色灯常亮（设备正常运行）7.1.2黄色灯常亮（待机或非停机故障）7.1.3红色灯常亮（设备故障、停机）7.1.4黄色灯闪烁（待料）7.2设备故障用蜂鸣器报警（红灯亮）8:文件要求8.1设备厂商在设备交付前需提供水、电、气等动力节点（供排点）位置，接口尺寸能源耗量及技术参数。8.2设备厂商必须向买方提供设备操作手册、维护手册、PLC程序、触摸屏程序、PC源代码程序和相关硬件配配置及参数配置（变频器、伺服驱动、步进驱动等）并包涵程序解释说明部分。8.3设备的总装配图全套部件装配图及零部件装配图。（如不能提供需买方同意）8.4气动系统原理图，安装图。8.5电气系统原理图、电气元件布置图、接线图。8.6控制系统...
