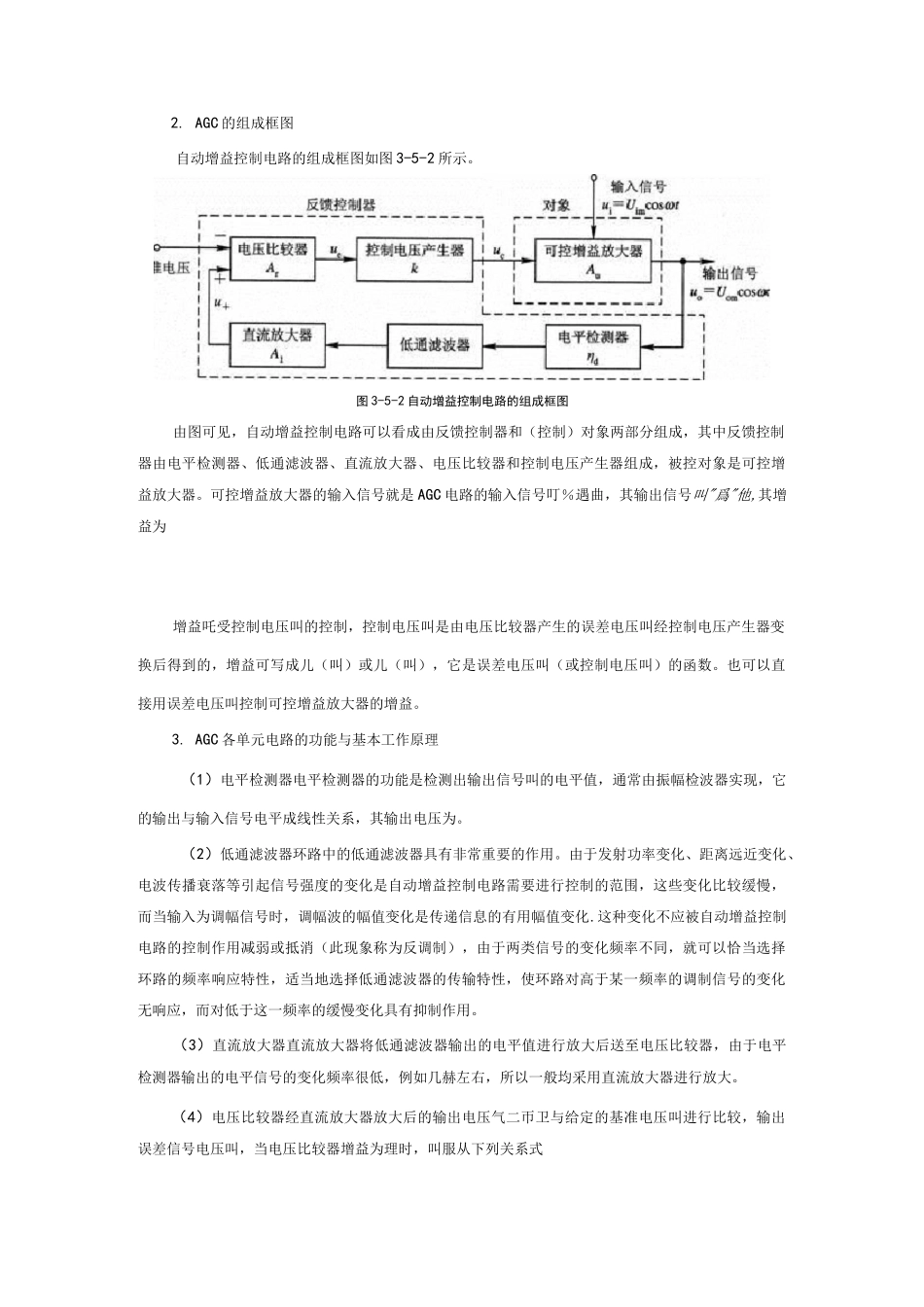

任务一自动增益控制（AGC）电路♦知识点OO05□.□I♦技能点O£GC动态范围的测重任务引入在调幅接收机接收电台信号时，由于各发射台功率有大有小，发射台离接收机的距离远近不一，无线电波传播过程中的多径效应和衰落等原因，使接收天线上感生的有用信号强度相差非常悬殊，而且往往有很大的起伏变化（约为id〜12倍），有可能在接收微弱信号时造成某些电路（例如检波器）不能正常工作而丢失信号，而在接收强信号时造成放大电路的阻塞（非线性失真）。为此在接收设备中几乎无例外的都必须采用自动增益控制电路，用来压缩有用信号强度的变化范围。任务分析自动增益控制（AGC）电路的作用是能根据输入信号的电压的大小，自动调整放大器的增益，使得放大器的输出电压在一定范围内变化。自动增益控制（AGC）电路是无线电接收设备中的重要电路，用来保证接收幅度的稳定。它一般由电平检测器（峰值检波电路）、低通滤波器、直流放大器、电压比较器、控制电压产生器和可控增益放大器组成。其中可控增益放大器是实现增益控制的关键。相关知识一、自动增益控制电路（AGC）的工作原理1.AGC的作用自动增益控制电路的作用，是在输入信号幅度变化很大的情况下，自动保持输出信号幅度在很小范围内变化的一种自动控制电路。自动增益控制（AGO电路的组成与基乐工作原理自动増益控制（直GC）电路的主要性能指标控制啟大器増益的基本污法正向AGC与反向AGC的基本宦义电控烹减器増益控制电路的工作原理2.AGC的组成框图自动增益控制电路的组成框图如图3-5-2所示。图3-5-2自动增益控制电路的组成框图由图可见，自动增益控制电路可以看成由反馈控制器和（控制）对象两部分组成，其中反馈控制器由电平检测器、低通滤波器、直流放大器、电压比较器和控制电压产生器组成，被控对象是可控增益放大器。可控增益放大器的输入信号就是AGC电路的输入信号叮％遇曲，其输出信号叫"爲"他,其增益为增益吒受控制电压叫的控制，控制电压叫是由电压比较器产生的误差电压叫经控制电压产生器变换后得到的，增益可写成儿（叫）或儿（叫），它是误差电压叫（或控制电压叫）的函数。也可以直接用误差电压叫控制可控增益放大器的增益。3.AGC各单元电路的功能与基本工作原理（1）电平检测器电平检测器的功能是检测出输出信号叫的电平值，通常由振幅检波器实现，它的输出与输入信号电平成线性关系，其输出电压为。（2）低通滤波器环路中的低通滤波器具有非常重要的作用。由于发射功率变化、距离远近变化、电波传播衰落等引起信号强度的变化是自动增益控制电路需要进行控制的范围，这些变化比较缓慢，而当输入为调幅信号时，调幅波的幅值变化是传递信息的有用幅值变化.这种变化不应被自动增益控制电路的控制作用减弱或抵消（此现象称为反调制），由于两类信号的变化频率不同，就可以恰当选择环路的频率响应特性，适当地选择低通滤波器的传输特性，使环路对高于某一频率的调制信号的变化无响应，而对低于这一频率的缓慢变化具有抑制作用。（3）直流放大器直流放大器将低通滤波器输出的电平值进行放大后送至电压比较器，由于电平检测器输出的电平信号的变化频率很低，例如几赫左右，所以一般均采用直流放大器进行放大。（4）电压比较器经直流放大器放大后的输出电压气二帀卫与给定的基准电压叫进行比较，输出误差信号电压叫，当电压比较器增益为理时，叫服从下列关系式（5）控制电压产生器控制电压产生器的功能是将误差电压叫变换为适合可变增益放大器需要的控制电压叫，这种变换可以是幅度的放大或电压极性的变换。叫=哄丘为控制电压产生器的变换系数。（6）可控增益放大器可控增益放大器的功能是在控制电压作用下能够改变放大器的增益。4.AGC的工作过程由图3-5-2可以看出，自动增益控制电路是一个反馈控制系统，其工作过程如下：（1）当输入信号吟较小时，输出信号叫的幅度“皿也较小，经电平检测器、低通滤波器、直流放大器的输出信号加到电压比较器上的电压心也比较小。在许多实际应用场合，往往规定叫■必须大于或等于叫，而当叫■＜叫时，舛不能改变比较器的输出电压，也就不可能产生控制电压叫去控制可控增益放大器的增益，相当于...
