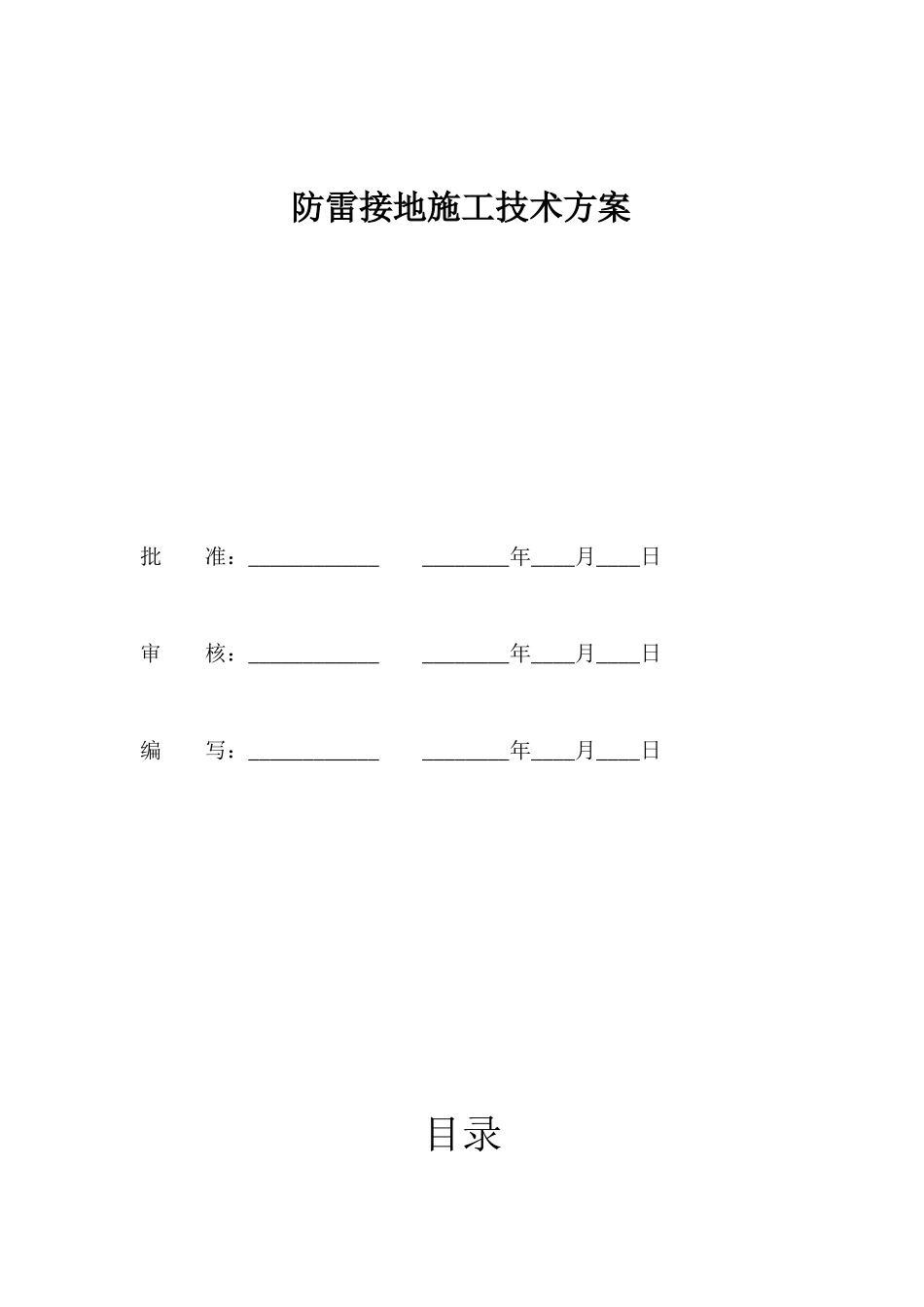

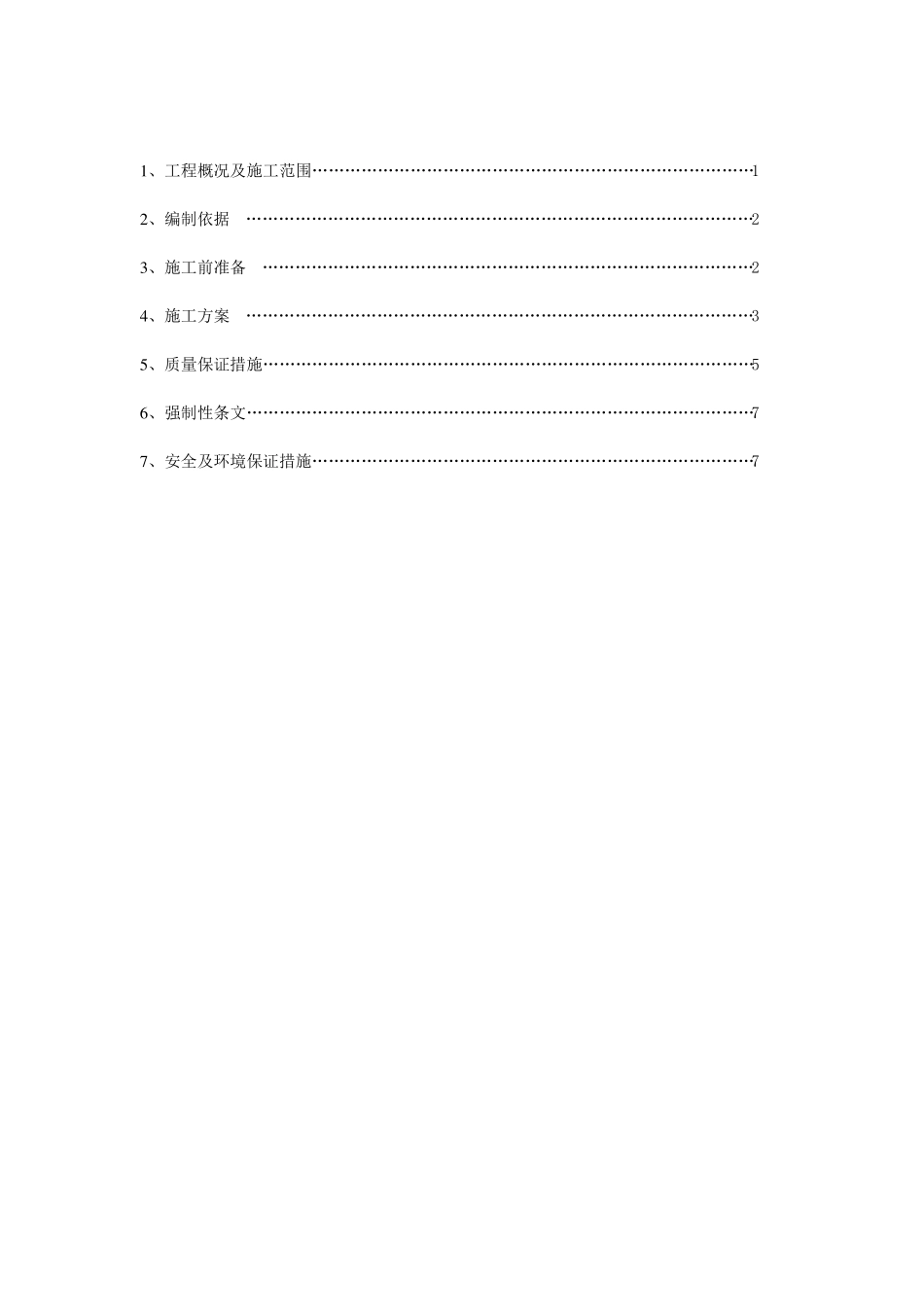

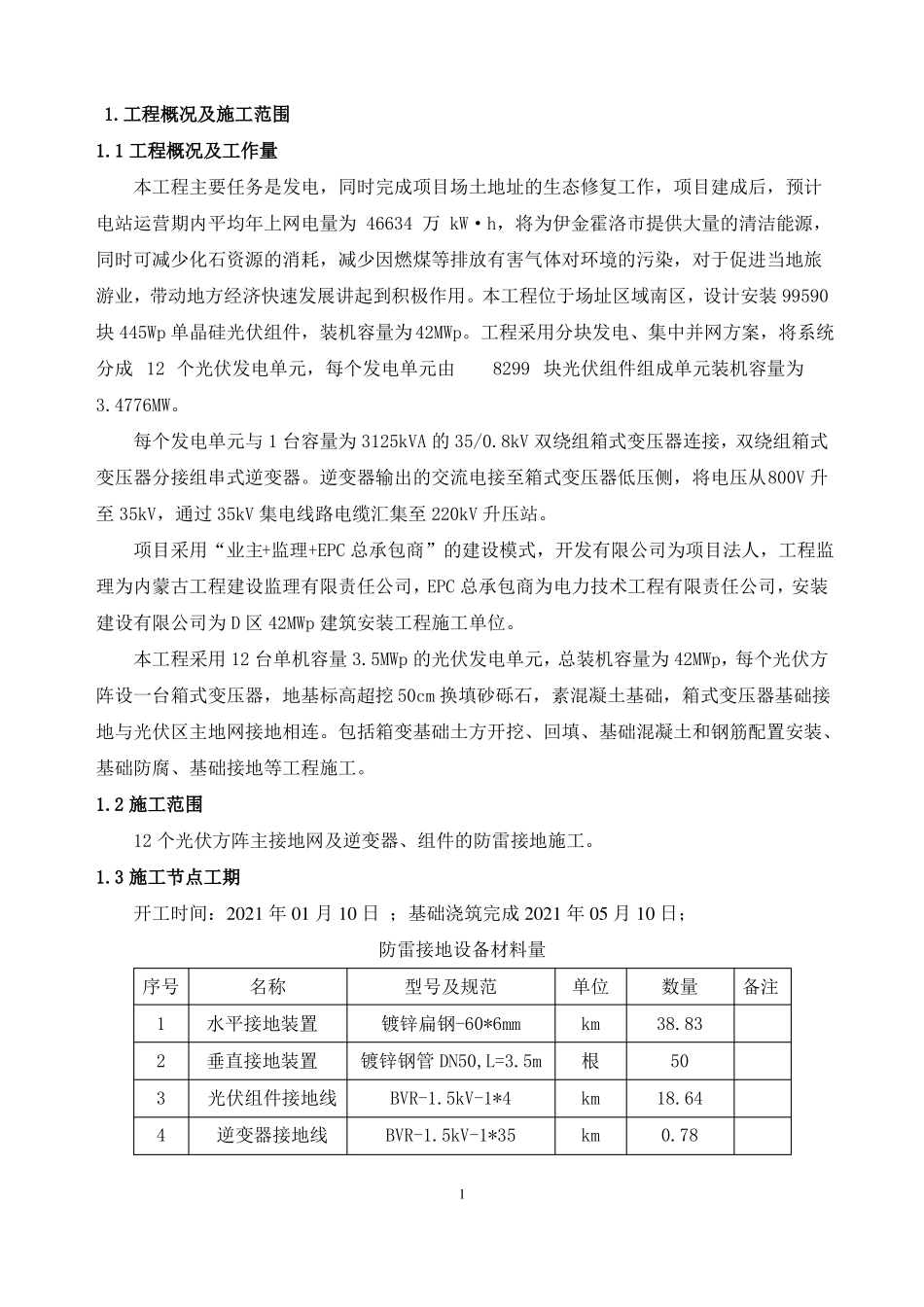

防雷接地施工技术方案批准：____________审核：____________编写：____________________年____月____日________年____月____日________年____月____日目录1、工程概况及施工范围………………………………………………………………………12、编制依据…………………………………………………………………………………23、施工前准备………………………………………………………………………………24、施工方案…………………………………………………………………………………35、质量保证措施………………………………………………………………………………56、强制性条文…………………………………………………………………………………77、安全及环境保证措施………………………………………………………………………71.工程概况及施工范围1.1工程概况及工作量本工程主要任务是发电，同时完成项目场土地址的生态修复工作，项目建成后，预计电站运营期内平均年上网电量为46634万kW·h，将为伊金霍洛市提供大量的清洁能源，同时可减少化石资源的消耗，减少因燃煤等排放有害气体对环境的污染，对于促进当地旅游业，带动地方经济快速发展讲起到积极作用。本工程位于场址区域南区，设计安装99590块445Wp单晶硅光伏组件，装机容量为42MWp。工程采用分块发电、集中并网方案，将系统分成12个光伏发电单元，每个发电单元由8299块光伏组件组成单元装机容量为3.4776MW。每个发电单元与1台容量为3125kVA的35/0.8kV双绕组箱式变压器连接，双绕组箱式变压器分接组串式逆变器。逆变器输出的交流电接至箱式变压器低压侧，将电压从800V升至35kV，通过35kV集电线路电缆汇集至220kV升压站。项目采用“业主+监理+EPC总承包商”的建设模式，开发有限公司为项目法人，工程监理为内蒙古工程建设监理有限责任公司，EPC总承包商为电力技术工程有限责任公司，安装建设有限公司为D区42MWp建筑安装工程施工单位。本工程采用12台单机容量3.5MWp的光伏发电单元，总装机容量为42MWp，每个光伏方阵设一台箱式变压器，地基标高超挖50cm换填砂砾石，素混凝土基础，箱式变压器基础接地与光伏区主地网接地相连。包括箱变基础土方开挖、回填、基础混凝土和钢筋配置安装、基础防腐、基础接地等工程施工。1.2施工范围12个光伏方阵主接地网及逆变器、组件的防雷接地施工。1.3施工节点工期开工时间：2021年01月10日；基础浇筑完成2021年05月10日；防雷接地设备材料量序号1234名称水平接地装置垂直接地装置光伏组件接地线逆变器接地线型号及规范镀锌扁钢-60*6mm镀锌钢管DN50,L=3.5mBVR-1.5kV-1*4BVR-1.5kV-1*351单位km根kmkm数量38.835018.640.78备注2．编制依据2.2《电气装置安装工程接地装置施工及验收规范》（GB50169-92）。2.3《防止静电事故通用导则》（GB12158-90）2.4电气装置安装工程质量检验及评定规程电气装置篇》DL/T5161.17-20022.5《电力建设安全健康和环境管理工作规定》。2.6《电气专业施工组织设计》。3．施工前准备3.1作业前必须具备的条件和应做的准备序号12序号123456施工前具备的条件指导书编制、审批完成主材及消耗性材料齐全施工前应做的准备班组施工人员做好施工准备工器具检查合格，具备使用条件安全设施齐全，危险因素辩识清楚，责任到人土建已经具备施工条件施工前组织施工人员学习，进行安全与技术交底施工措施制定并落实完负责单位电气工地电气工地负责人电气工地负责人班长安全员班长技术员技术员备注备注3.2参加作业人员的资格和要求序号1234作业人员工种技术负责人班组长质量员安装工资格要求熟悉图纸，有现场经验熟悉施工，有现场经验有质检经验，持证上岗有施工经验，持证上岗人数1114备注3.3作业所需机具序号12名称热熔模具无齿锯数量21单位台台型号234567891011电钻扳手钢卷尺大锤焊把盒尺锯弓刻丝钳接地摇表163123把把台把把把把套把23110寸30m20磅5mZC—8型4．施工方案4.1施工流程施工准备清点接地体施工区域定位标记挖沟开槽接地网及接地模块的敷设接地网金属连接部分的焊接回填接地电阻测试、验收4.2室外接地体的安装工艺4.2.1总体方案：按照图纸设计并根据现场实际情况先做一个下...
