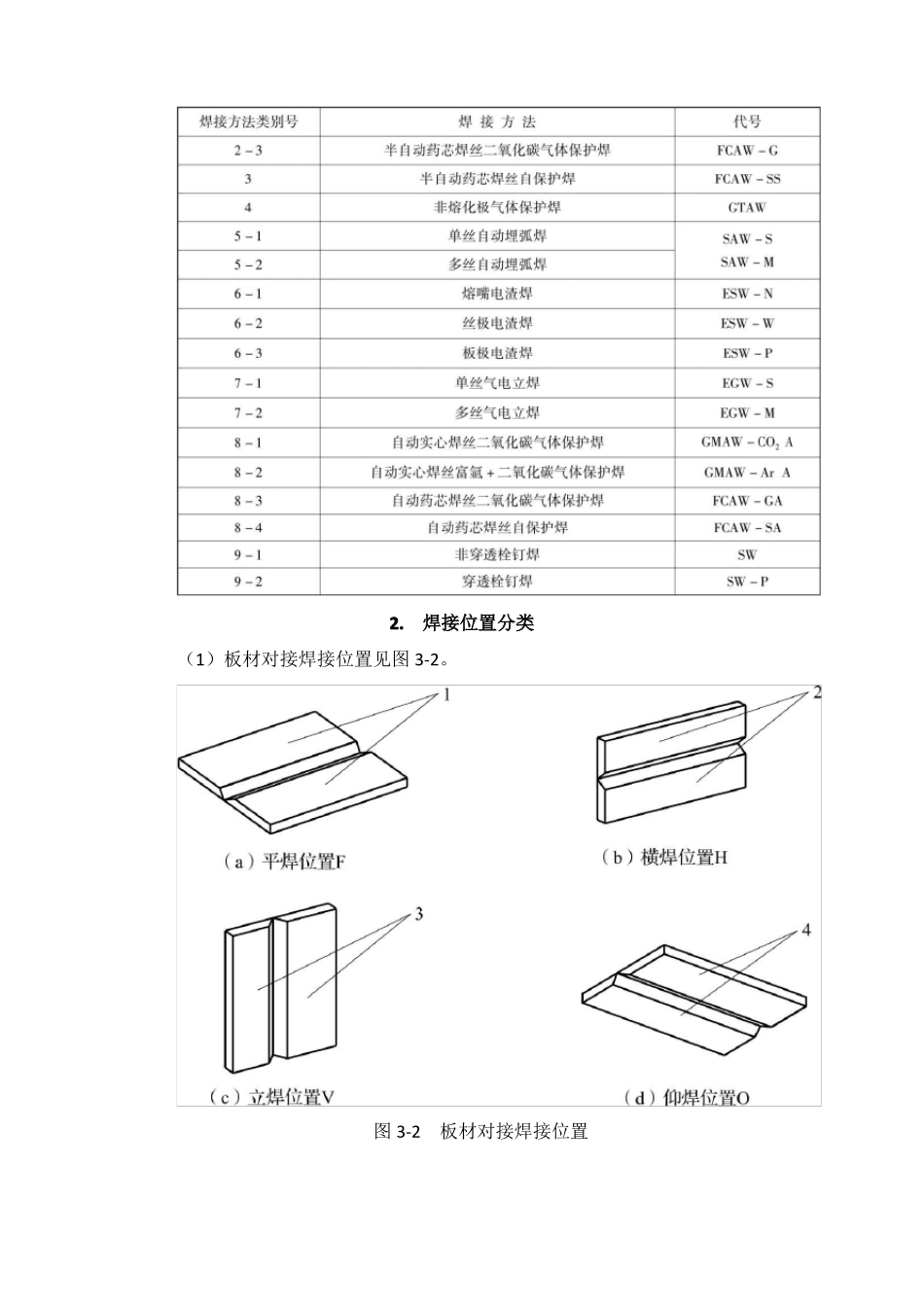

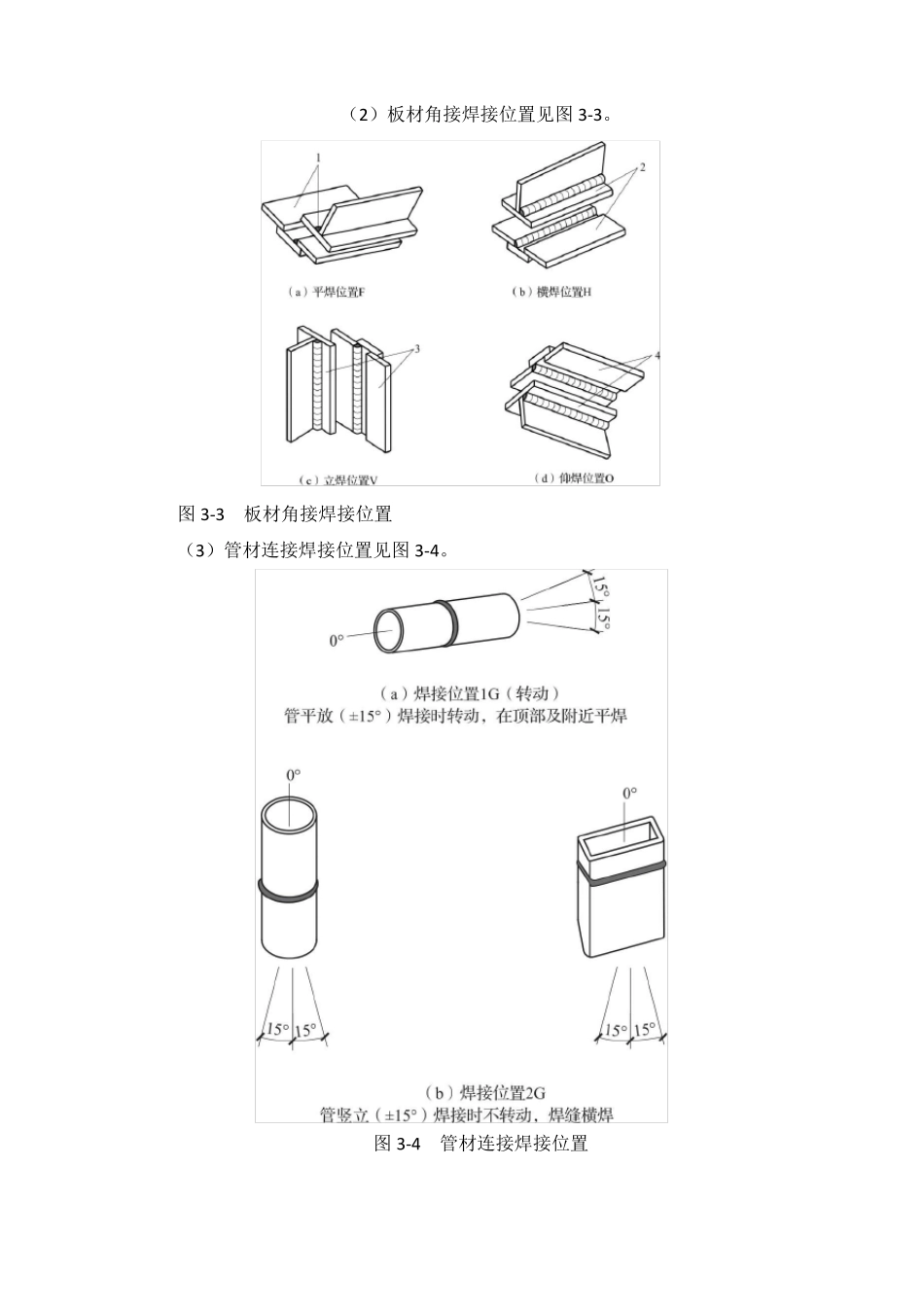

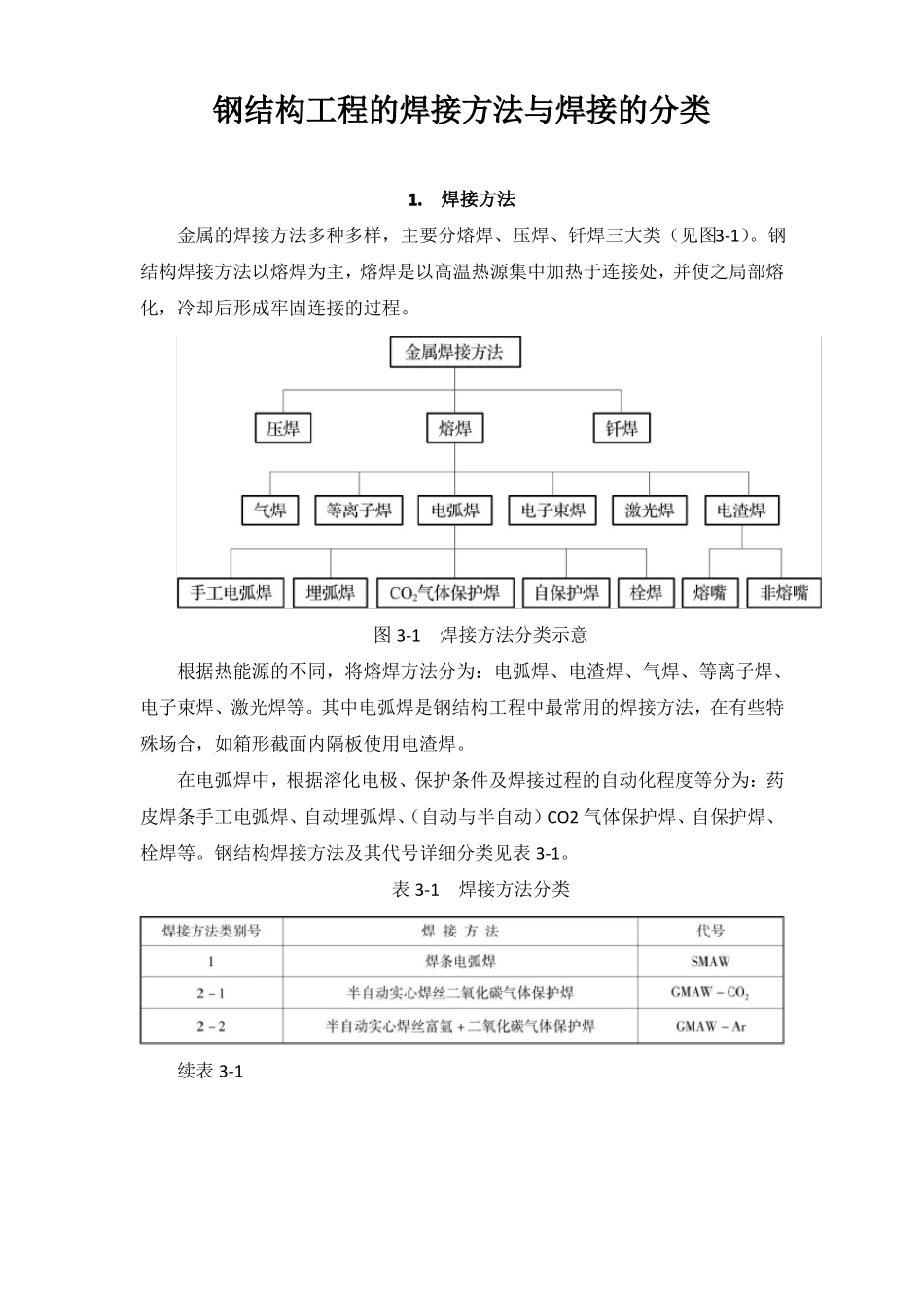

钢结构工程的焊接方法与焊接的分类1.焊接方法金属的焊接方法多种多样,主要分熔焊、压焊、钎焊三大类(见图3-1)。钢结构焊接方法以熔焊为主,熔焊是以高温热源集中加热于连接处,并使之局部熔化,冷却后形成牢固连接的过程。图3-1焊接方法分类示意根据热能源的不同,将熔焊方法分为:电弧焊、电渣焊、气焊、等离子焊、电子束焊、激光焊等。其中电弧焊是钢结构工程中最常用的焊接方法,在有些特殊场合,如箱形截面内隔板使用电渣焊。在电弧焊中,根据溶化电极、保护条件及焊接过程的自动化程度等分为:药皮焊条手工电弧焊、自动埋弧焊、(自动与半自动)CO2气体保护焊、自保护焊、栓焊等。钢结构焊接方法及其代号详细分类见表3-1。表3-1焊接方法分类续表3-12.焊接位置分类(1)板材对接焊接位置见图3-2。图3-2板材对接焊接位置(2)板材角接焊接位置见图3-3。图3-3板材角接焊接位置(3)管材连接焊接位置见图3-4。图3-4管材连接焊接位置(4)焊接位置及其代号分类见表3-2。表3-2施焊位置分类3.焊缝的形式分类焊缝按照形式可分为角焊缝、对接焊缝、对接与角接组合焊缝、球管相贯焊缝等(见图3-5)。角焊缝分为直角焊缝和斜角焊缝,斜角焊缝又分为钝角焊缝和锐角焊缝。对接焊缝及对接与角接组合焊缝分为全熔透焊缝和部分熔透焊缝。管相贯焊缝分为T、K、Y及X形节点焊缝。图3-5焊缝形式分类示意4.焊接难度分类钢结构工程焊接难度可按表3-3分为A、B、C、D四个等级。表3-3钢结构工程焊接难度等级注:a.根据表中影响因素所处最难等级确定整体焊接难度。b.钢材分类参见表3-4。5.焊接钢材(母材)分类钢结构焊接工程中常用钢材按其标称屈服强度分类见表3-4。表3-4常用焊接钢材分类
