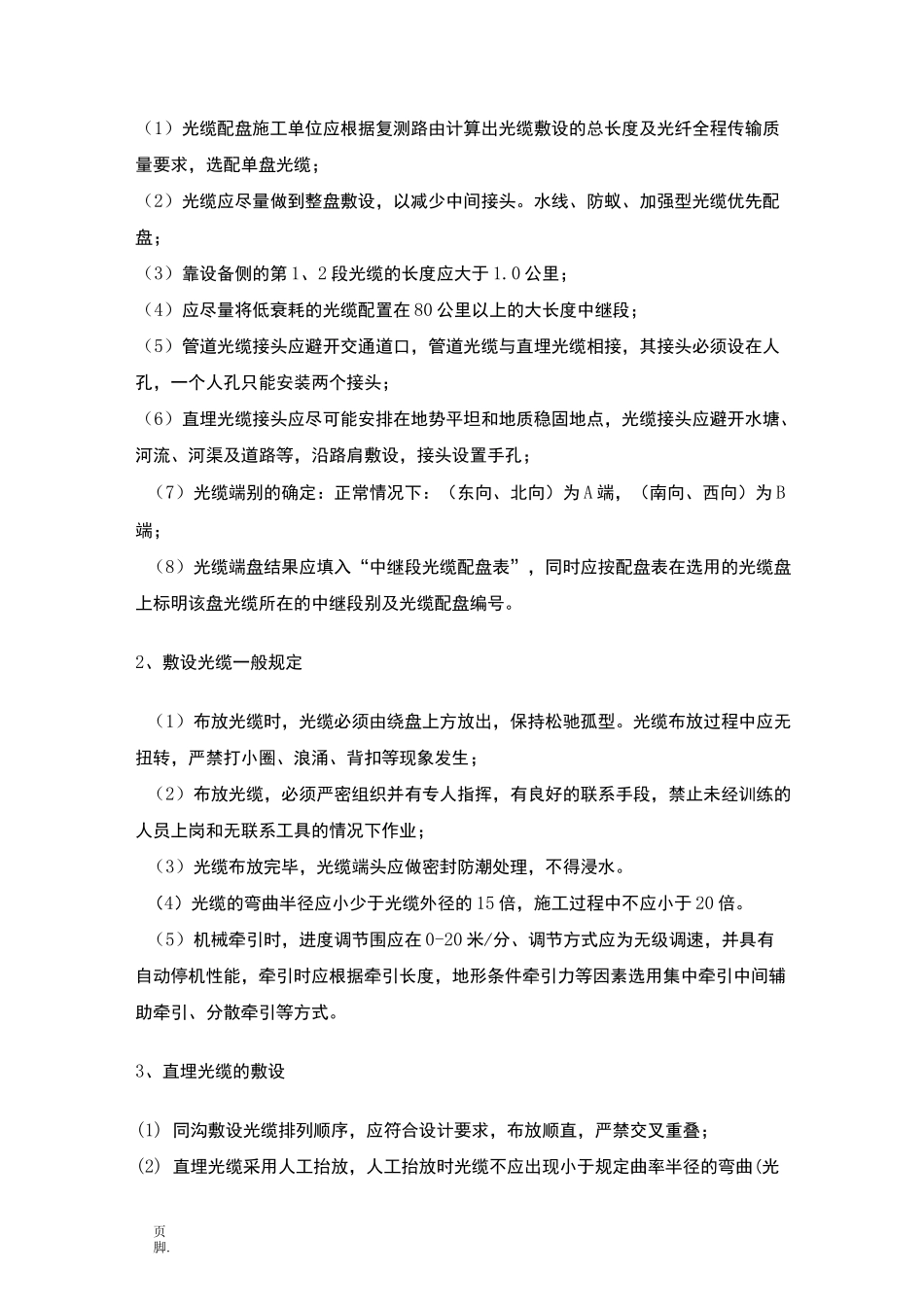

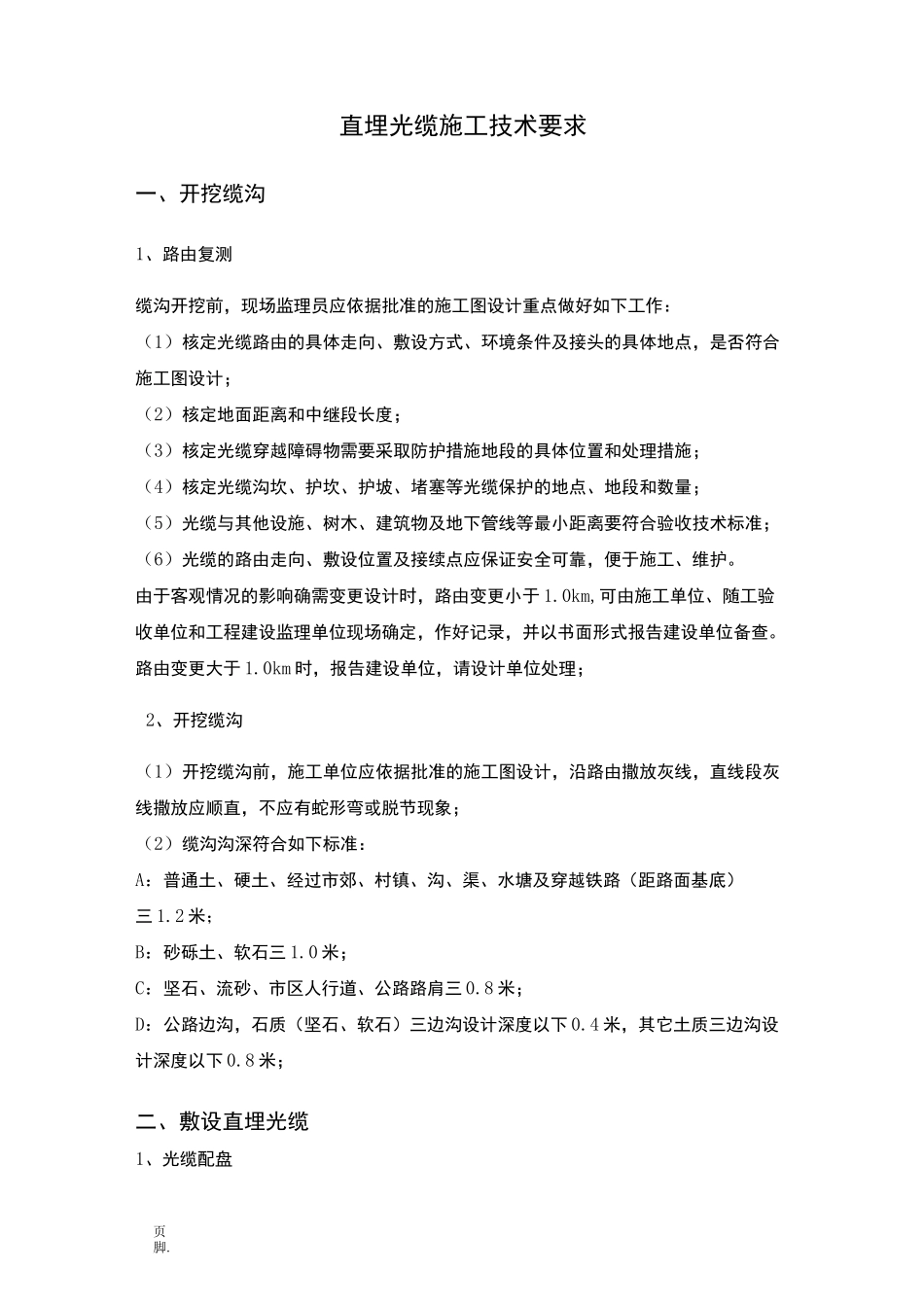

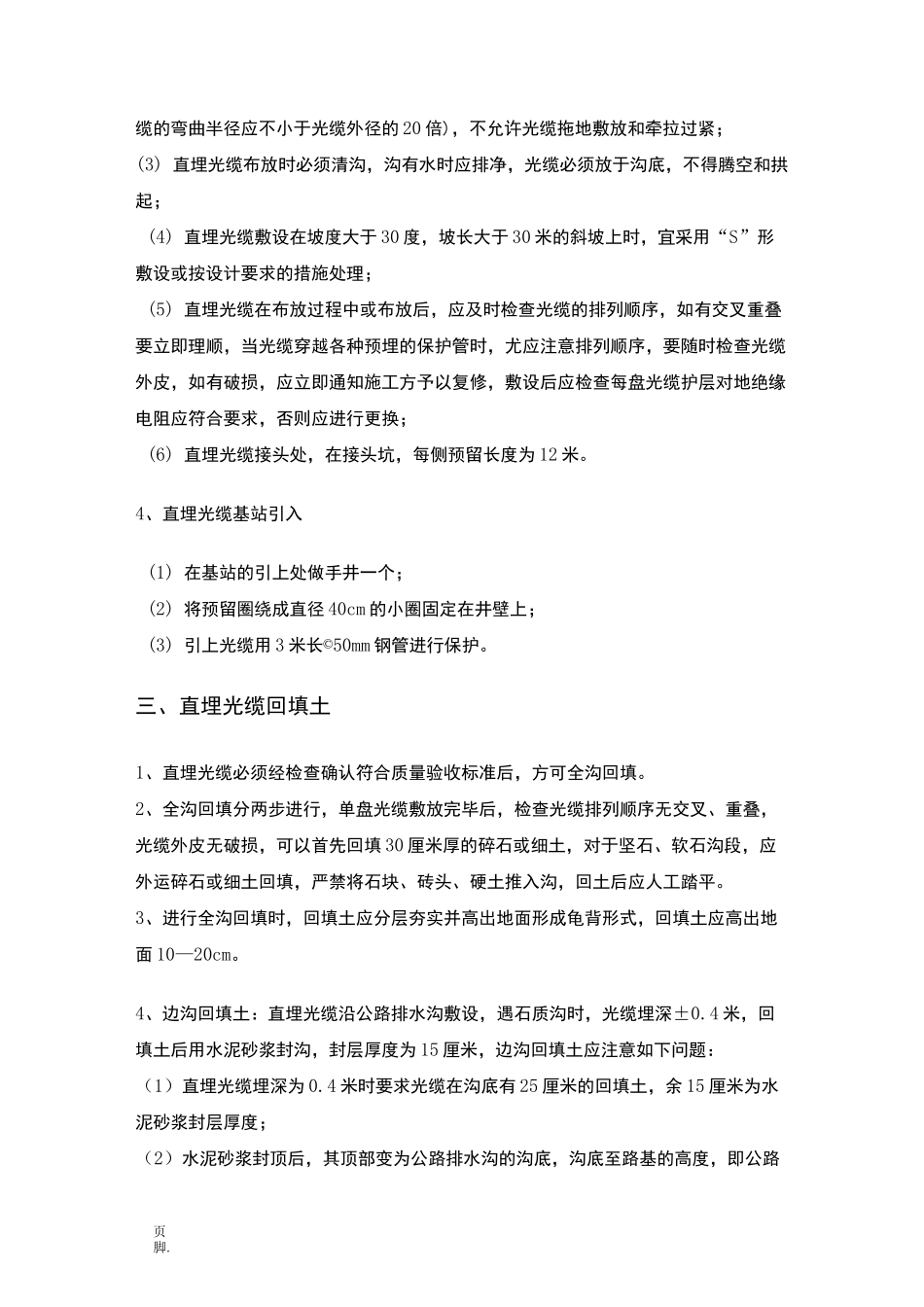

页脚.直埋光缆施工技术要求一、开挖缆沟1、路由复测缆沟开挖前，现场监理员应依据批准的施工图设计重点做好如下工作：（1）核定光缆路由的具体走向、敷设方式、环境条件及接头的具体地点，是否符合施工图设计；（2）核定地面距离和中继段长度；（3）核定光缆穿越障碍物需要采取防护措施地段的具体位置和处理措施；（4）核定光缆沟坎、护坎、护坡、堵塞等光缆保护的地点、地段和数量；（5）光缆与其他设施、树木、建筑物及地下管线等最小距离要符合验收技术标准；（6）光缆的路由走向、敷设位置及接续点应保证安全可靠，便于施工、维护。由于客观情况的影响确需变更设计时，路由变更小于1.0km,可由施工单位、随工验收单位和工程建设监理单位现场确定，作好记录，并以书面形式报告建设单位备查。路由变更大于1.0km时，报告建设单位，请设计单位处理；2、开挖缆沟（1）开挖缆沟前，施工单位应依据批准的施工图设计，沿路由撒放灰线，直线段灰线撒放应顺直，不应有蛇形弯或脱节现象；（2）缆沟沟深符合如下标准：A：普通土、硬土、经过市郊、村镇、沟、渠、水塘及穿越铁路（距路面基底）三1.2米；B：砂砾土、软石三1.0米；C：坚石、流砂、市区人行道、公路路肩三0.8米；D：公路边沟，石质（坚石、软石）三边沟设计深度以下0.4米，其它土质三边沟设计深度以下0.8米；二、敷设直埋光缆1、光缆配盘页脚.（1）光缆配盘施工单位应根据复测路由计算出光缆敷设的总长度及光纤全程传输质量要求，选配单盘光缆；（2）光缆应尽量做到整盘敷设，以减少中间接头。水线、防蚁、加强型光缆优先配盘；（3）靠设备侧的第1、2段光缆的长度应大于1.0公里；（4）应尽量将低衰耗的光缆配置在80公里以上的大长度中继段；（5）管道光缆接头应避开交通道口，管道光缆与直埋光缆相接，其接头必须设在人孔，一个人孔只能安装两个接头；（6）直埋光缆接头应尽可能安排在地势平坦和地质稳固地点，光缆接头应避开水塘、河流、河渠及道路等，沿路肩敷设，接头设置手孔；（7）光缆端别的确定：正常情况下：（东向、北向）为A端，（南向、西向）为B端；（8）光缆端盘结果应填入“中继段光缆配盘表”，同时应按配盘表在选用的光缆盘上标明该盘光缆所在的中继段别及光缆配盘编号。2、敷设光缆一般规定（1）布放光缆时，光缆必须由绕盘上方放出，保持松驰孤型。光缆布放过程中应无扭转，严禁打小圈、浪涌、背扣等现象发生；（2）布放光缆，必须严密组织并有专人指挥，有良好的联系手段，禁止未经训练的人员上岗和无联系工具的情况下作业；（3）光缆布放完毕，光缆端头应做密封防潮处理，不得浸水。（4）光缆的弯曲半径应小少于光缆外径的15倍，施工过程中不应小于20倍。（5）机械牵引时，进度调节围应在0-20米/分、调节方式应为无级调速，并具有自动停机性能，牵引时应根据牵引长度，地形条件牵引力等因素选用集中牵引中间辅助牵引、分散牵引等方式。3、直埋光缆的敷设(1)同沟敷设光缆排列顺序，应符合设计要求，布放顺直，严禁交叉重叠；(2)直埋光缆采用人工抬放，人工抬放时光缆不应出现小于规定曲率半径的弯曲(光页脚.缆的弯曲半径应不小于光缆外径的20倍)，不允许光缆拖地敷放和牵拉过紧；(3)直埋光缆布放时必须清沟，沟有水时应排净，光缆必须放于沟底，不得腾空和拱起；(4)直埋光缆敷设在坡度大于30度，坡长大于30米的斜坡上时，宜采用“S”形敷设或按设计要求的措施处理；(5)直埋光缆在布放过程中或布放后，应及时检查光缆的排列顺序，如有交叉重叠要立即理顺，当光缆穿越各种预埋的保护管时，尤应注意排列顺序，要随时检查光缆外皮，如有破损，应立即通知施工方予以复修，敷设后应检查每盘光缆护层对地绝缘电阻应符合要求，否则应进行更换；(6)直埋光缆接头处，在接头坑，每侧预留长度为12米。4、直埋光缆基站引入(1)在基站的引上处做手井一个；(2)将预留圈绕成直径40cm的小圈固定在井壁上；(3)引上光缆用3米长©50mm钢管进行保护。三、直埋光缆回填土1、直埋光缆必须经检查确认符合质量验收标准后，方可全沟回填。2、全沟回填分两步进行，单盘光缆敷放完毕后，检查光缆排列顺序无交叉、重叠，光缆外皮无破损，可...
