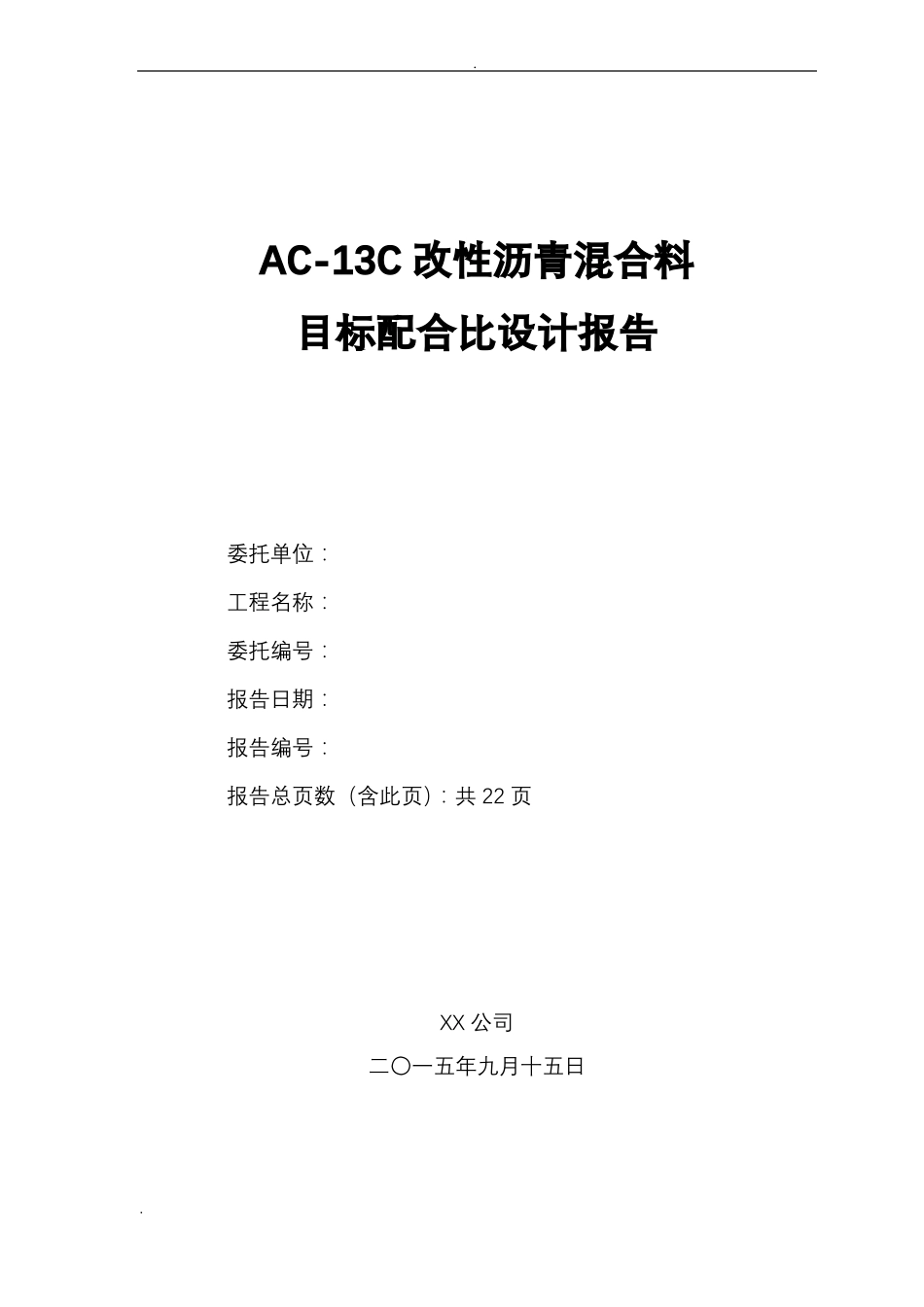

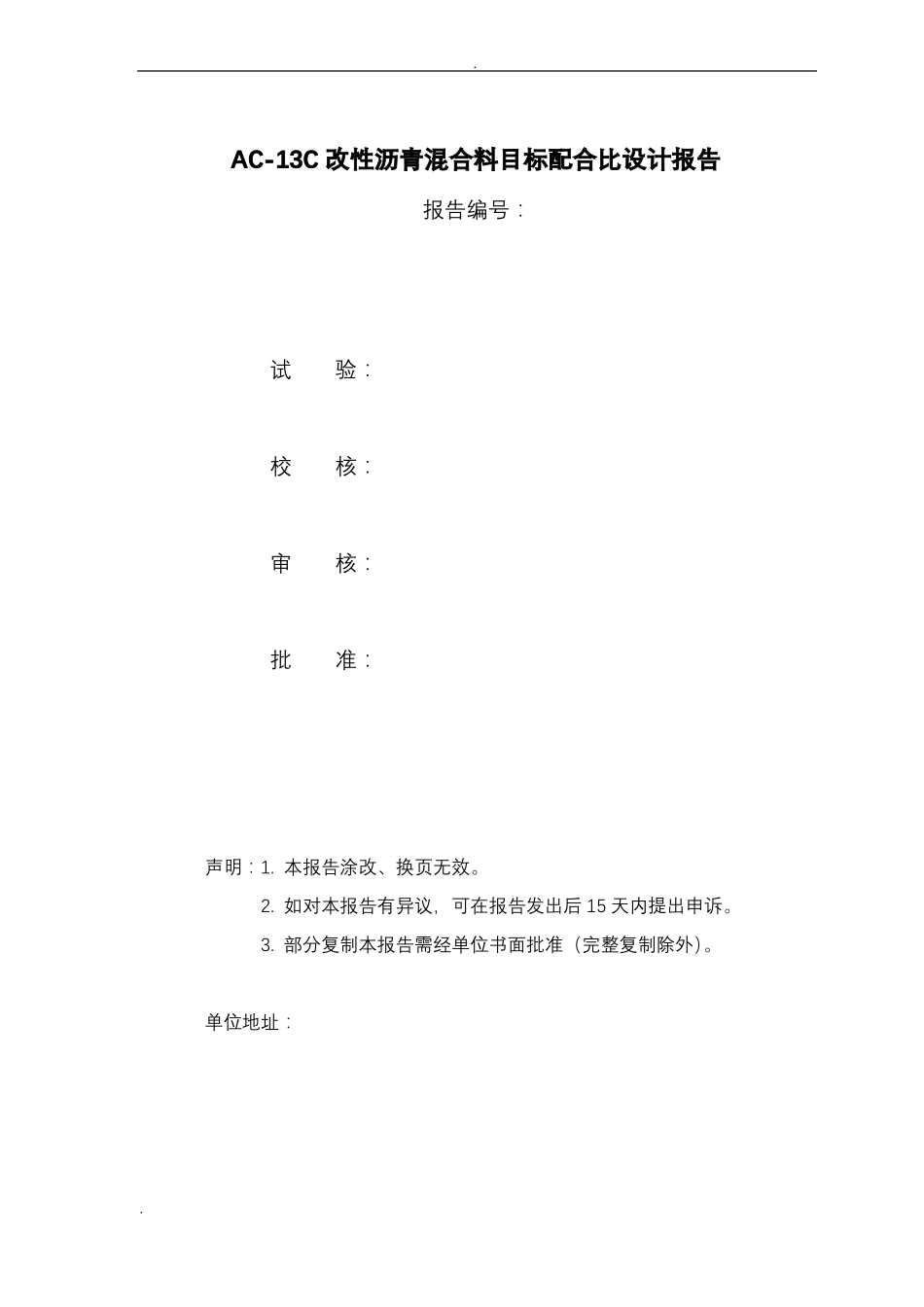

.AC-13C改性沥青混合料目标配合比设计报告委托单位：工程名称：委托编号：报告日期：报告编号：报告总页数（含此页）：共22页XX公司二〇一五年九月十五日..AC-13C改性沥青混合料目标配合比设计报告报告编号：试验：校核：审核：批准：声明：1.本报告涂改、换页无效。2.如对本报告有异议，可在报告发出后15天内提出申诉。3.部分复制本报告需经单位书面批准（完整复制除外）。单位地址：..AC-13C改性沥青混合料目标配合比设计说明一、设计条件1.混合料类型：AC-13C型2.拟用部位：上面层3.公路环境条件：夏炎热冬温区（1-4）4.道路等级：城市主干道二、试验依据1.《公路沥青路面施工技术规范》（JTGF40-2004）2.《公路工程沥青及沥青混合料试验规程》（JTGE20-2011）3．《公路工程集料试验规程》（JTGE42-2005）三、试验材料1．沥青：生产厂家：泰普克沥青（新会）有限公司；种类：改性沥青，SBS（Ⅰ-D）；2.集料：碎石1：产地：广西三坡通兴石场；公称最大粒径：13.2mm；规格：10～15mm玄武岩。碎石2：产地：广西三坡通兴石场；公称最大粒径：9.5mm；规格；5～10mm玄武岩；..石屑：产地：广西三坡通兴石场；公称最大粒径：4.75mm；规格：0～5mm玄武岩。3.填料：矿粉：生产厂家：四会市迳口镇鸿昌石粉厂水泥：生产厂家：广西木圭锰矿水泥厂四、目标配合比设计1.矿料合成级配设计根据《公路沥青路面施工技术规范》（JTGF40-2004）矿料级配设计采用粗型（C型）密级配，为保证沥青混合料具有良好的密水效果，设计空隙率取4.5%；考虑本地区高温持续时间较长，年降雨量较多等因素，在矿料级配设计时减少公称最大粒径附近的粗集料用量，对小于0.6mm以下的细粉用量也相应减少，使级配线总体呈现出“S”型走向。各种矿料级配、掺配比例及矿料合成级配详见表-1~表-3，合成级配图见图-1：矿料级配筛分汇总表表-1筛孔（mm）通过百分率%矿粉10010010010010010010097.795.293.3碎石2石屑10010010010097.61009.193.21.143.30.925.30.915.60.910.90.95.20.92.3碎石116.0100.013.287.79.510.14.751.02.360.91.180.90.60.90.30.90.150.90.0750.9..水泥10010010010010010010098.196.594.7合成级配中各规格矿料掺配比例表-2材料规格比例（%）碎石110～15mm25碎石25～10mm24石屑0～5mm47矿粉/2水泥P.C32.52矿料合成级配表-3筛孔（mm）通过百分率%级配上限100100856850382820158级配中值级配下限100100959076.5685338372426.515191013.5710564合成级配16.010013.296.99.576.94.7550.32.3624.91.1816.30.611.70.39.50.156.60.0755.3..矿料合成级配图图-11009080通过百分率（%）7060504030201000.0750.151.182.360.64.750.3筛孔尺寸（mm）.13.29.516.2.最佳沥青用量确定根据本地已建类似工程经验，设计沥青混合料空隙率为4.5%,预估最佳油石比为5.0%，按0.3%的间隔依次取4.4%、4.7%、5.0%、5.3%、5.6%5个油石比成型马歇尔试件，击实温度按155~160℃控制，双面各击实75次，取高度符合63.5±1.3mm要求的试件进行马歇尔试验。理论最大相对密度采用计算法获得。实测不同油石比的马歇尔体积指标，检测结果详见表-4：沥青混合料马歇尔试验结果表-4沥青试件相对密度油石比组号（%）毛体积理论最大（%）（%）（%）（kN）（0.1mm）试件空隙率矿料间隙率沥青饱和度稳定度流值123454.44.75.05.35.62.4052.4152.4262.4382.4502.5702.5542.5442.5312.5186.45.44.63.72.715.215.115.014.814.658.064.369.075.081.610.7712.0113.1014.2515.3032.233.835.036.437.5由表-4得出的油石比与各项测定指标的关系见图-2:根据图-2曲线，可以看出,毛体积相对密度未出现峰值，故OAC1取目标空隙率对应油石比：OAC1＝5.0%各项指标均符合沥青混合料马歇尔技术标准的油石比范围为4.7%～5.3%，故：..OAC2＝（4.7%+5.3%）/2＝5.0%根据OAC1和OAC2，结合实践经验、道路等级及当地气候条件，综合确定最佳油石比为：OAC=5.0%.沥青混合料目标配合比油石比选定图-2图.2.450毛体积相对密度16.0014.502.4402.4302.4202.4102.4004.44.75.05.3油石比(%)5.6稳定度(KN)13.0011.5010.004.44.75.05.3油石比（%）5.67.038.037.0流值(0.1mm)6.0空隙率(%)5.04.036...
