塑料件尺寸公差及性能VIP免费

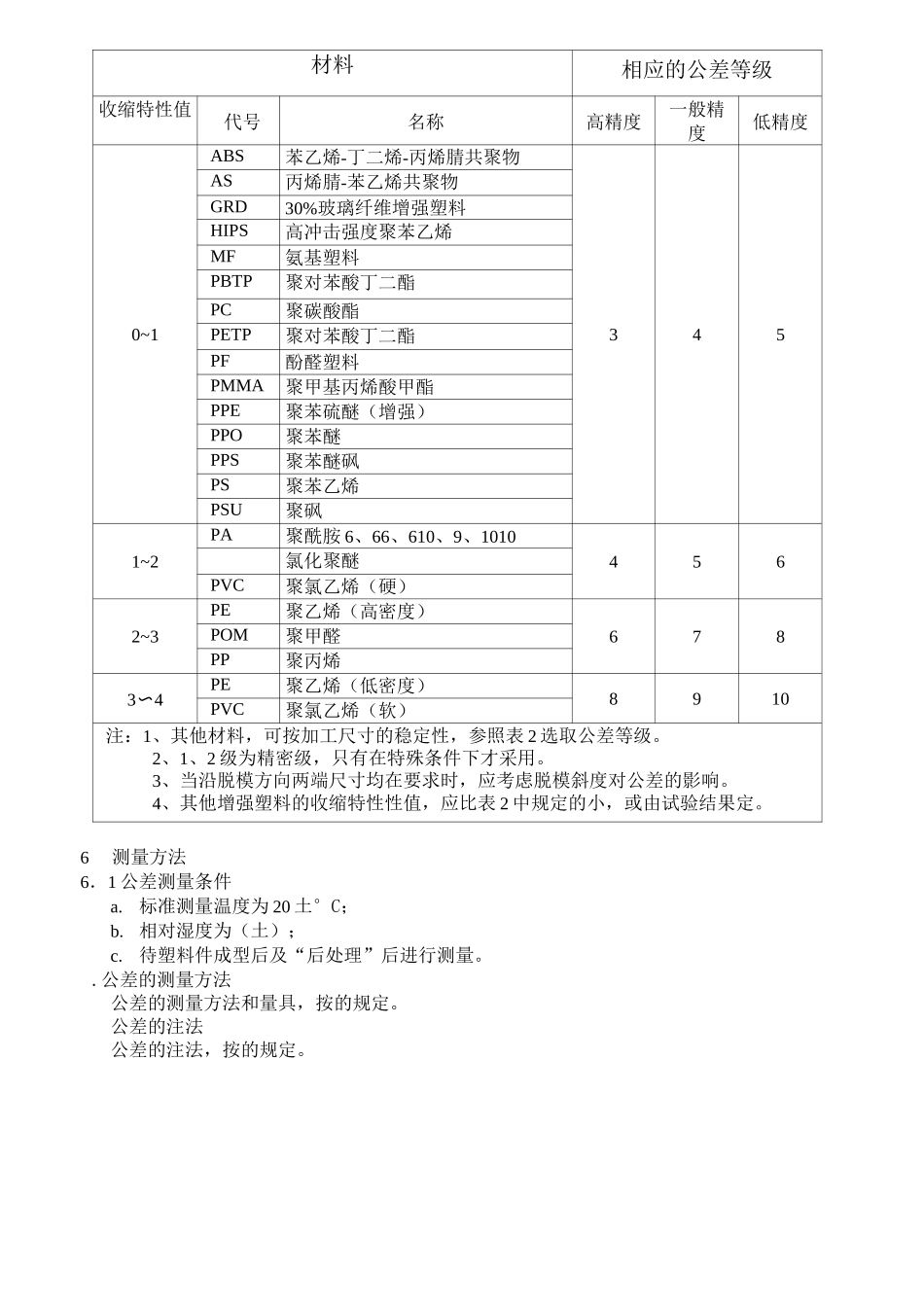

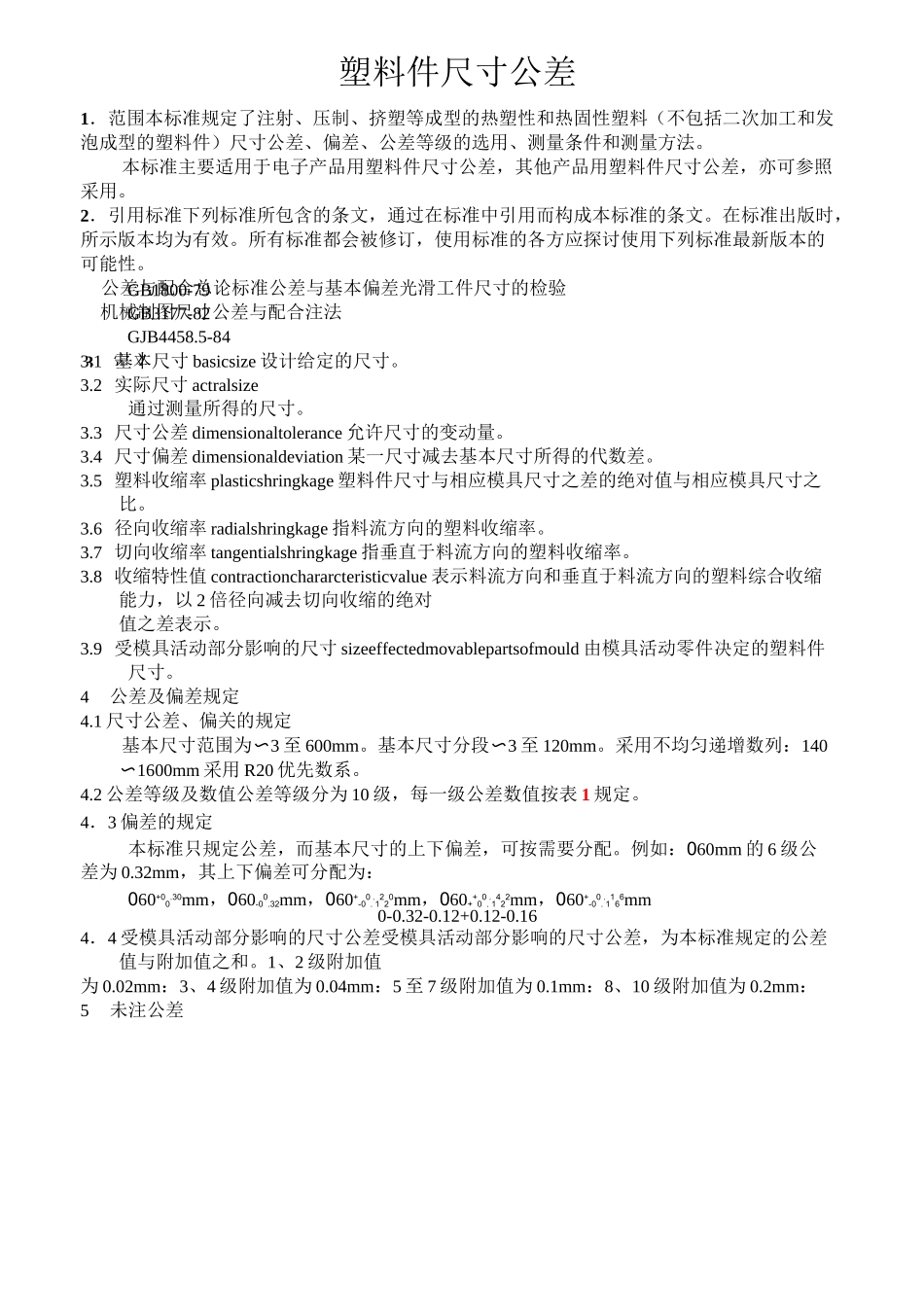

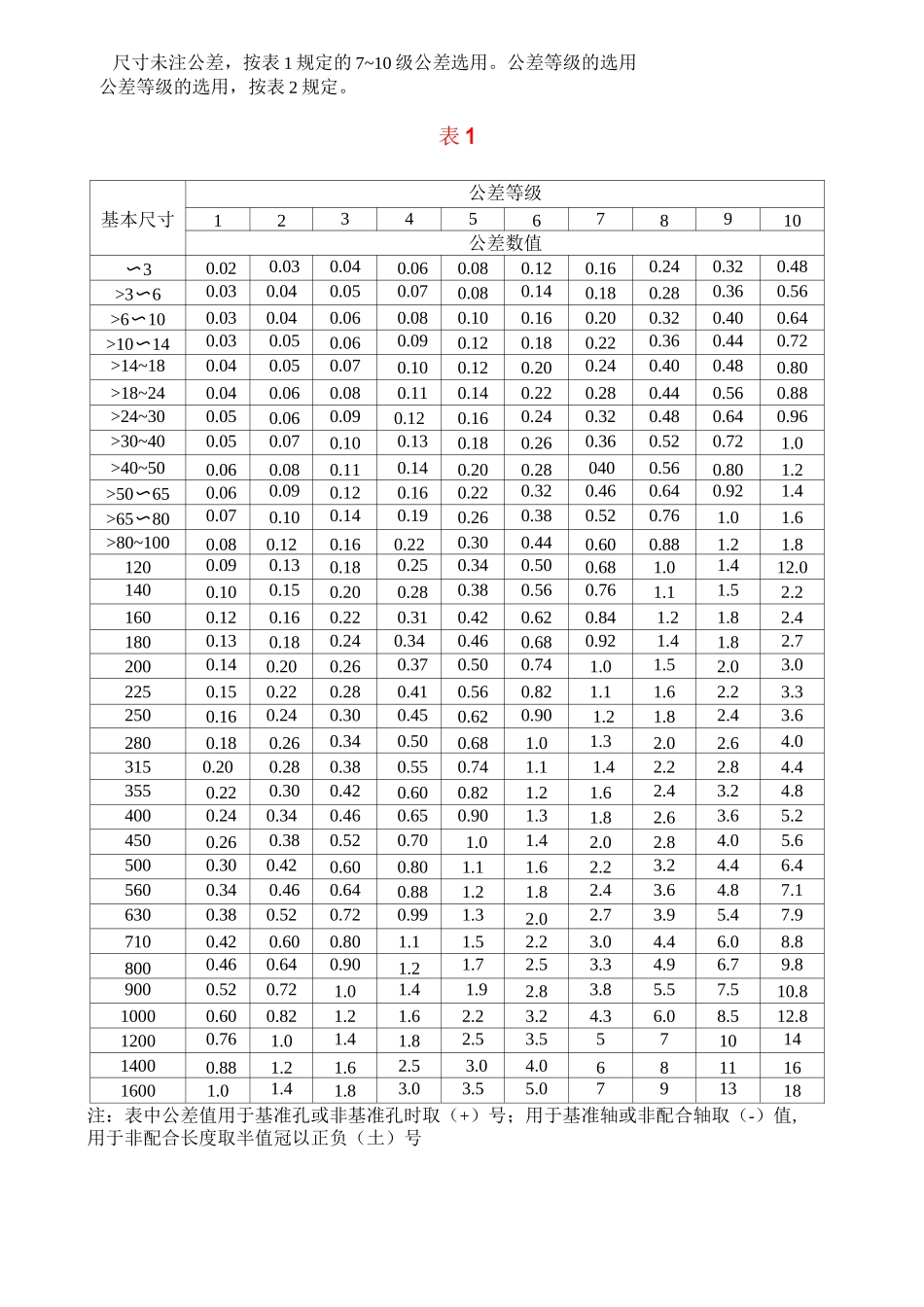

GB1800-79GB3177-82GJB4458.5-843．定义塑料件尺寸公差1．范围本标准规定了注射、压制、挤塑等成型的热塑性和热固性塑料（不包括二次加工和发泡成型的塑料件）尺寸公差、偏差、公差等级的选用、测量条件和测量方法。本标准主要适用于电子产品用塑料件尺寸公差，其他产品用塑料件尺寸公差，亦可参照采用。2．引用标准下列标准所包含的条文，通过在标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用标准的各方应探讨使用下列标准最新版本的可能性。公差与配合总论标准公差与基本偏差光滑工件尺寸的检验机械制图尺寸公差与配合注法3.1基本尺寸basicsize设计给定的尺寸。3.2实际尺寸actralsize通过测量所得的尺寸。3.3尺寸公差dimensionaltolerance允许尺寸的变动量。3.4尺寸偏差dimensionaldeviation某一尺寸减去基本尺寸所得的代数差。3.5塑料收缩率plasticshringkage塑料件尺寸与相应模具尺寸之差的绝对值与相应模具尺寸之比。3.6径向收缩率radialshringkage指料流方向的塑料收缩率。3.7切向收缩率tangentialshringkage指垂直于料流方向的塑料收缩率。3.8收缩特性值contractionchararcteristicvalue表示料流方向和垂直于料流方向的塑料综合收缩能力，以2倍径向减去切向收缩的绝对值之差表示。3.9受模具活动部分影响的尺寸sizeeffectedmovablepartsofmould由模具活动零件决定的塑料件尺寸。4公差及偏差规定4.1尺寸公差、偏关的规定基本尺寸范围为〜3至600mm。基本尺寸分段〜3至120mm。采用不均匀递增数列：140〜1600mm采用R20优先数系。4.2公差等级及数值公差等级分为10级，每一级公差数值按表1规定。4．3偏差的规定本标准只规定公差，而基本尺寸的上下偏差，可按需要分配。例如：060mm的6级公差为0.32mm，其上下偏差可分配为：060+00.30mm，060-00.32mm，060+-00..1220mm，060++00..1422mm，060+-00..1166mm0-0.32-0.12+0.12-0.164．4受模具活动部分影响的尺寸公差受模具活动部分影响的尺寸公差，为本标准规定的公差值与附加值之和。1、2级附加值为0.02mm：3、4级附加值为0.04mm：5至7级附加值为0.1mm：8、10级附加值为0.2mm：5未注公差尺寸未注公差，按表1规定的7~10级公差选用。公差等级的选用公差等级的选用，按表2规定。表1基本尺寸公差等级12345678910公差数值〜30.020.030.040.060.080.120.160.240.320.48>3〜60.030.040.050.070.080.140.180.280.360.56>6〜100.030.040.060.080.100.160.200.320.400.64>10〜140.030.050.060.090.120.180.220.360.440.72>14~180.040.050.070.100.120.200.240.400.480.80>18~240.040.060.080.110.140.220.280.440.560.88>24~300.050.060.090.120.160.240.320.480.640.96>30~400.050.070.100.130.180.260.360.520.721.0>40~500.060.080.110.140.200.280400.560.801.2>50〜650.060.090.120.160.220.320.460.640.921.4>65〜800.070.100.140.190.260.380.520.761.01.6>80~1000.080.120.160.220.300.440.600.881.21.81200.090.130.180.250.340.500.681.01.412.01400.100.150.200.280.380.560.761.11.52.21600.120.160.220.310.420.620.841.21.82.41800.130.180.240.340.460.680.921.41.82.72000.140.200.260.370.500.741.01.52.03.02250.150.220.280.410.560.821.11.62.23.32500.160.240.300.450.620.901.21.82.43.62800.180.260.340.500.681.01.32.02.64.03150.200.280.380.550.741.11.42.22.84.43550.220.300.420.600.821.21.62.43.24.84000.240.340.460.650.901.31.82.63.65.24500.260.380.520.701.01.42.02.84.05.65000.300.420.600.801.11.62.23.24.46.45600.340.460.640.881.21.82.43.64.87.16300.380.520.720.991.32.02.73.95.47.97100.420.600.801.11.52.23.04.46.08.88000.460.640.901.21.72.53.34.96.79.89000.520.721.01.41.92.83.85.57.510.810000.600.821.21.62.23.24.36.08.512.812000.761.01.41.82.53.557101414000.881.21.62.53.04.068111616001.01.41.83.03.55.0791318注：表中公差值用于基准孔或非基准孔时取（+）号；用于基准轴或非配合轴取（-）值,用于非配合长度取半值冠以正负（土）...
