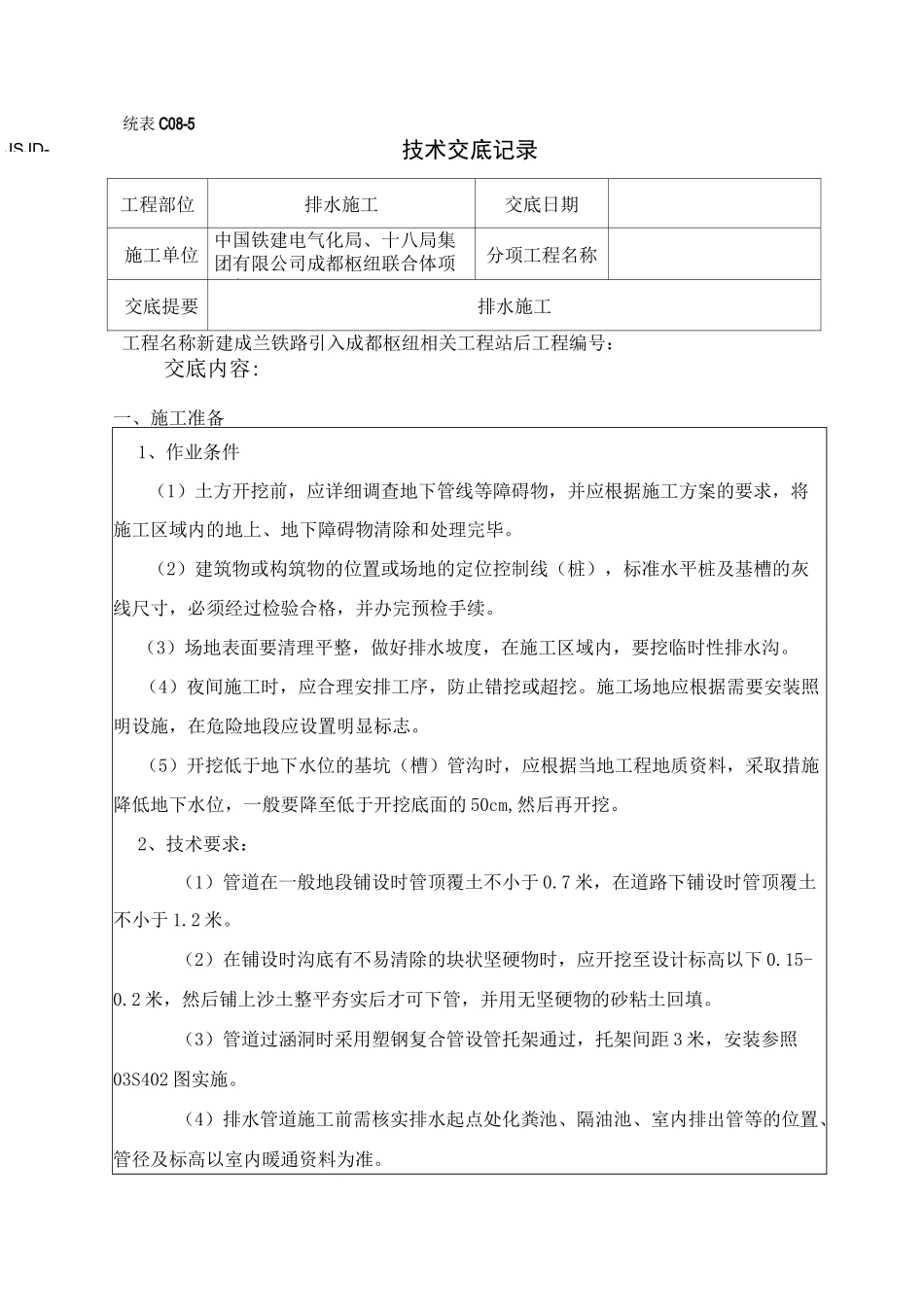

JSJD-技术交底记录工程部位排水施工交底日期施工单位中国铁建电气化局、十八局集团有限公司成都枢纽联合体项目部分项工程名称交底提要排水施工交底内容:一、施工准备1、作业条件（1）土方开挖前，应详细调查地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。（2）建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。（3）场地表面要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟。（4）夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。（5）开挖低于地下水位的基坑（槽）管沟时，应根据当地工程地质资料，采取措施降低地下水位，一般要降至低于开挖底面的50cm,然后再开挖。2、技术要求：（1）管道在一般地段铺设时管顶覆土不小于0.7米，在道路下铺设时管顶覆土不小于1.2米。（2）在铺设时沟底有不易清除的块状坚硬物时，应开挖至设计标高以下0.15-0.2米，然后铺上沙土整平夯实后才可下管，并用无坚硬物的砂粘土回填。（3）管道过涵洞时采用塑钢复合管设管托架通过，托架间距3米，安装参照03S402图实施。（4）排水管道施工前需核实排水起点处化粪池、隔油池、室内排出管等的位置、管径及标高以室内暖通资料为准。统表C08-5工程名称新建成兰铁路引入成都枢纽相关工程站后工程编号：2（5）若地面标高有变化，则排水检查井标高及井深作相应变化，排水管采用HDPE双壁波纹排水管，橡胶圈链接。二、操作工艺1、施工准备（1）认真熟悉图纸，参看有关设备专业图，核对各种管道的坐标标高是否有交叉,管道排列所占空间是否合理，有问题及时与设计和有关人员研究解决，办理变更洽商记录。（2）根据设计图纸检查、核对预留孔洞大小是否正确，将管道坐标、标高位置画线定位。（3）排水管道主要采用HDPE双壁波纹管（管径225mm、315mm）。2、管沟开挖管沟开挖宽度B=D+600mm（D为管道外径），管沟机械开挖深度在1.5-3米以内，沟槽断面开挖成梯形槽形式，放坡系数以地质而定，在硬质土范围内放坡为1：0.33。在沙土范围内放坡为1：0.75。。管沟分段开挖，并合理确定开挖顺序和分层开挖深度，若有坡度，应由低向高处进行，当接近地下水时，应先开挖最低处土方，以便于最低处排水。管沟弃土应尽量堆放在沟上的一侧，如管沟较深，可两侧堆土。弃土堆坡角距管沟上缘距离不少于0.8m，弃土堆高度不超过1.5m。开挖的管沟，如不能立即铺管，应在沟底留0.15〜0.2m的一层暂不挖除，待铺管时再挖至设计标高。管沟局部超挖时，应用相同土壤填补，并夯实至原土压实度，或用砂、砂砾石等符合填料标准材料填补夯实。沟底遇有不易清除的坚硬物，先将其露出部分凿掉，并使之低于沟底不少于0.15m，再用砂土或沟底土壤填平夯实。雨季开挖管沟时，应有防止地面水流进入管沟的措施。为防止水浸管沟，每隔100〜200m,应留约1m长的管沟不挖，于铺管道时挖通。未回填的管沟在回填前需在沟槽两端设立安全设施，如路障及警示带之类的警告志。管沟采用人工开挖时，开挖人员之间的距离一般不少于5m，在开挖过程中和敞露期间应保持沟壁的完整，防止塌陷，必要时应支撑保护。在深沟内挖土和清底时，沟上要有人监护，注意沟壁的完好，确保作业的安全，防止沟壁塌方伤人。3管沟机械开挖深度在1.5米以内，沟槽断面开挖成直槽形式。管沟机械开挖深度在1.5-3米以内，沟槽断面开挖成梯形槽形式，放坡系数以地质而定，在硬质土范围内放坡为1：0.33。在沙土范围内放坡为1：0.75。3、管道安装（1）下管下管采用人工双绳下管，管子应平稳地进入沟内，管道不得不与沟壁和管道基础相碰。（2）稳管稳管时主要控制管道中心和管道高程，施工前沿管线每10〜15米设一控制表高点,采用水准仪反复复核，确认管道坡度满足设计及规范要求。（3）铺管管道基础施工验收合格要立即进行管道铺设。铺设前先按施工规范要求沿沟槽边进行排管，严禁在地面上拖拉管子和在有硬块的地面上滚动管子。管道施工中断时，要用塞子堵住管口，或用彩条布对管口绑扎保护，管口不得敞口搁置。4、管道...
