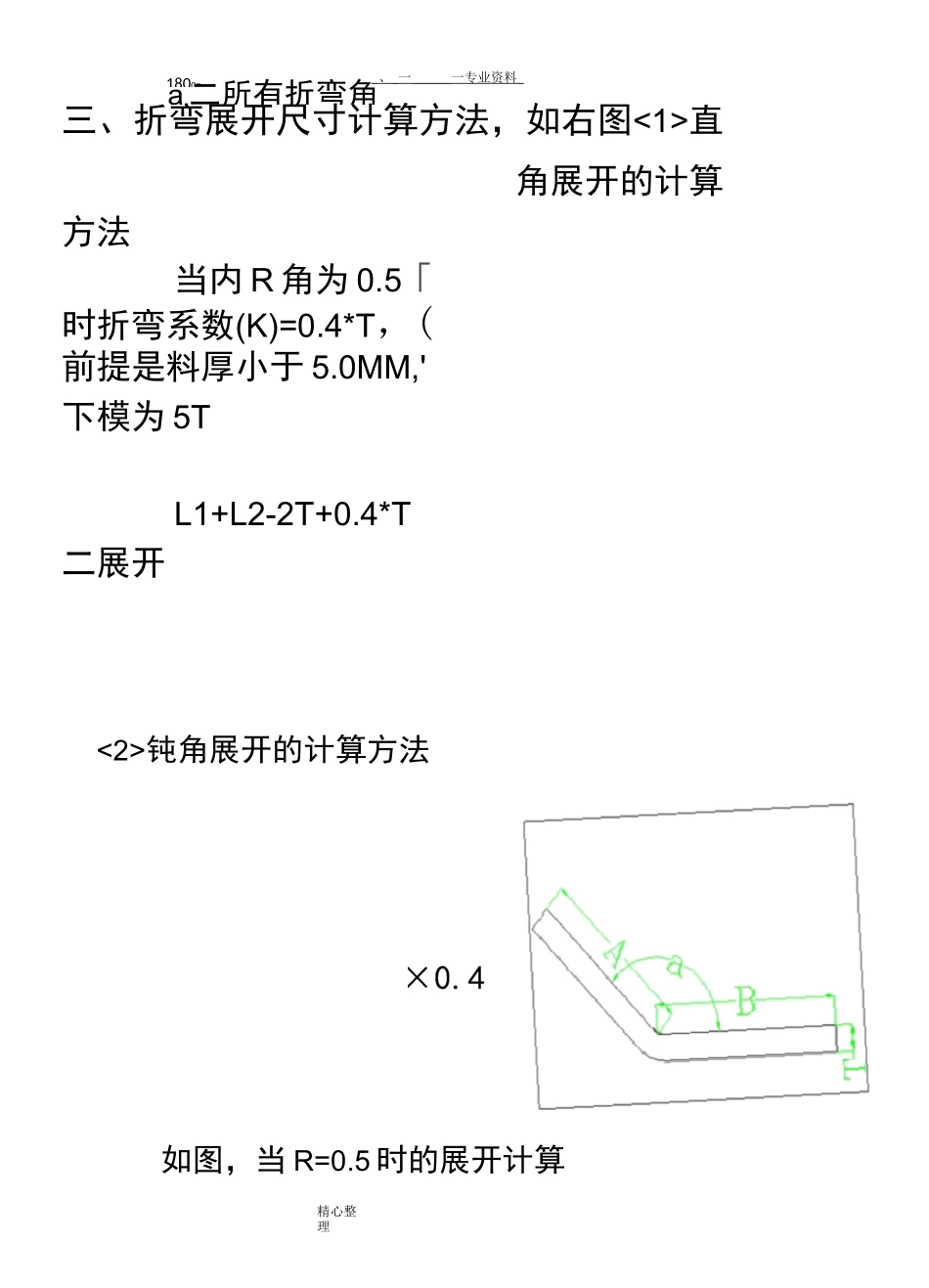

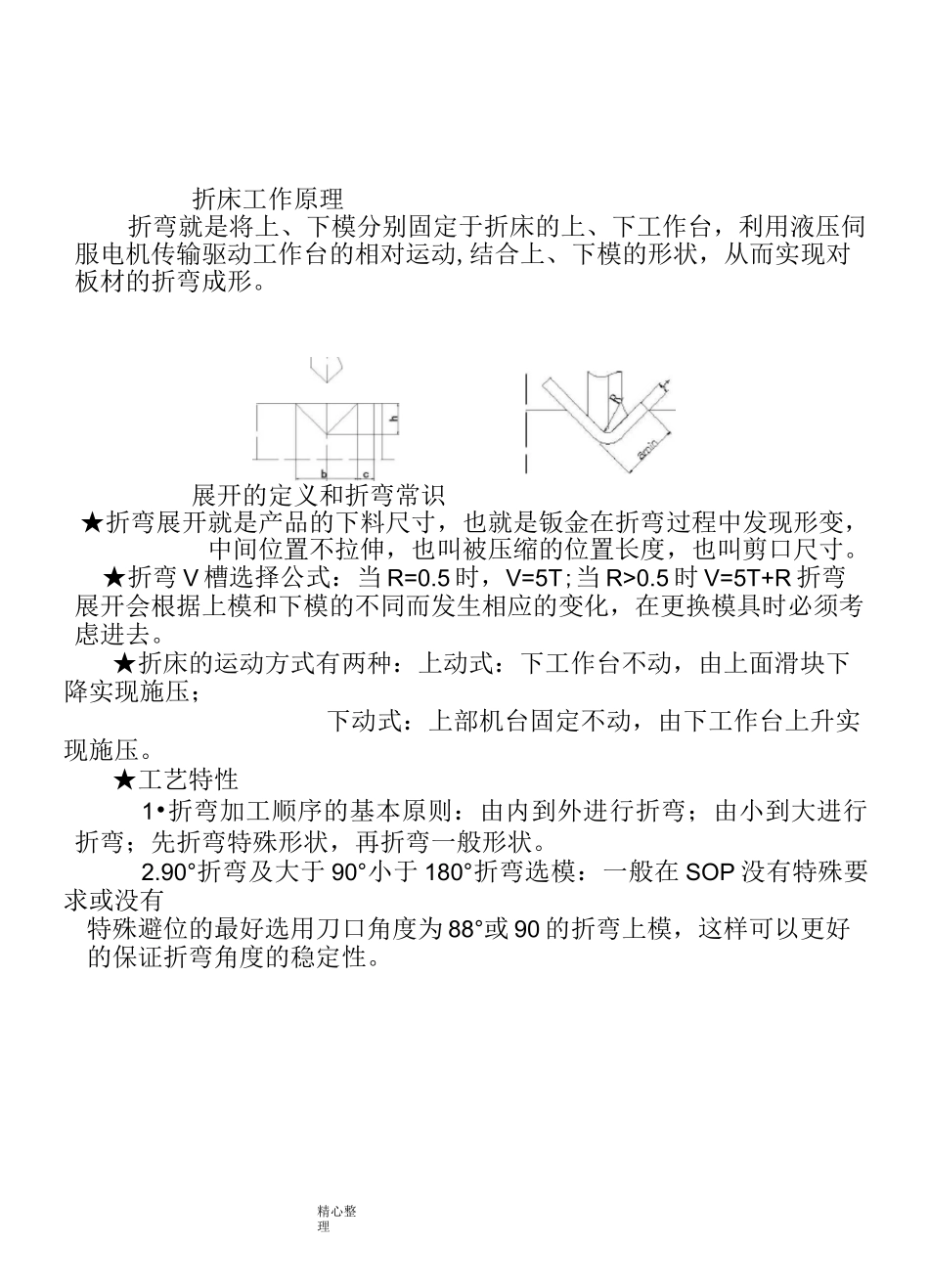

精心整理折床工作原理折弯就是将上、下模分别固定于折床的上、下工作台，利用液压伺服电机传输驱动工作台的相对运动,结合上、下模的形状，从而实现对板材的折弯成形。展开的定义和折弯常识★折弯展开就是产品的下料尺寸，也就是钣金在折弯过程中发现形变，中间位置不拉伸，也叫被压缩的位置长度，也叫剪口尺寸。★折弯V槽选择公式：当R=0.5时，V=5T;当R>0.5时V=5T+R折弯展开会根据上模和下模的不同而发生相应的变化，在更换模具时必须考虑进去。★折床的运动方式有两种：上动式：下工作台不动，由上面滑块下降实现施压；下动式：上部机台固定不动，由下工作台上升实现施压。★工艺特性1•折弯加工顺序的基本原则：由内到外进行折弯；由小到大进行折弯；先折弯特殊形状，再折弯一般形状。2.90°折弯及大于90°小于180°折弯选模：一般在SOP没有特殊要求或没有特殊避位的最好选用刀口角度为88°或90的折弯上模，这样可以更好的保证折弯角度的稳定性。1800-精心整理_、_一______一专业资料_三、折弯展开尺寸计算方法，如右图<1>直角展开的计算方法当内R角为0.5「时折弯系数(K)=0.4*T，(前提是料厚小于5.0MM,'下模为5TL1+L2-2T+0.4*T二展开<2>钝角展开的计算方法如图，当R=0.5时的展开计算a二所有折弯角精心整理A+B+K二展开专业资料专业资料精心整理展开二L1+L2—0.4T+0・75*H当HM2.0T时，按圆弧展开计算<6>压段差根据成形角度分为直边断差和斜边断差，加工方式则依照断差高度而定。直边断差：当断差高度h小于3.5倍料号时采用断差模或易模成形，大于3・5倍料厚时采用正常一正一反两折完成。斜边断差：当斜边长度L小于3.5倍料厚时采用断差模或易模成形，大于3.5倍料厚时采用正常一正一反两折完成如图6.1,直角压段差，当HW2T时，按下面方法，当H>2T时，按2折计算展开二L1+L2+T+0・2mm注：0.2为补偿值'TTrrIT1|4(压U型专业资料精心整理如图6.2,斜角断差，当HW2T,展开=L1+L2+K+(H-T)*0.7当KV2T，HWT时，展开二L1+L2+K+0.15TR角的展开计算：L1+L2-2(R+T)+弧长弧长=3.14*(R+0.5T)/2a.钝角展开L1+L2+弧长二展开长度图6.2专业资料精心整理弧长C.锐角弧长=3.14*（R+0.5T）/180*180-@<8>其他不常用的展开一般根据以往的实际操作来定（如大于5.0铜等）。具体见系数表展开=L1+L2-2X（R内+T）+弧长
