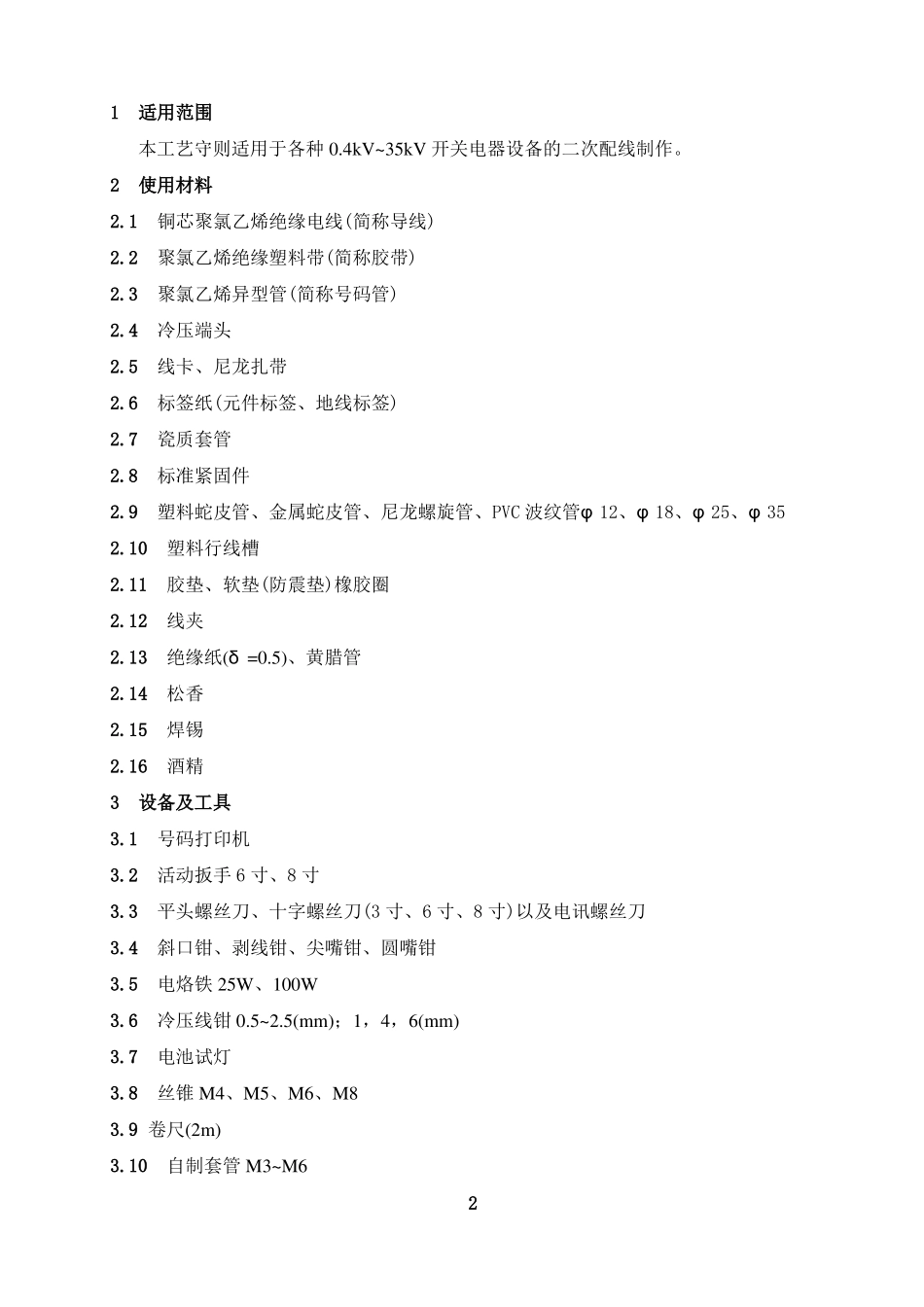

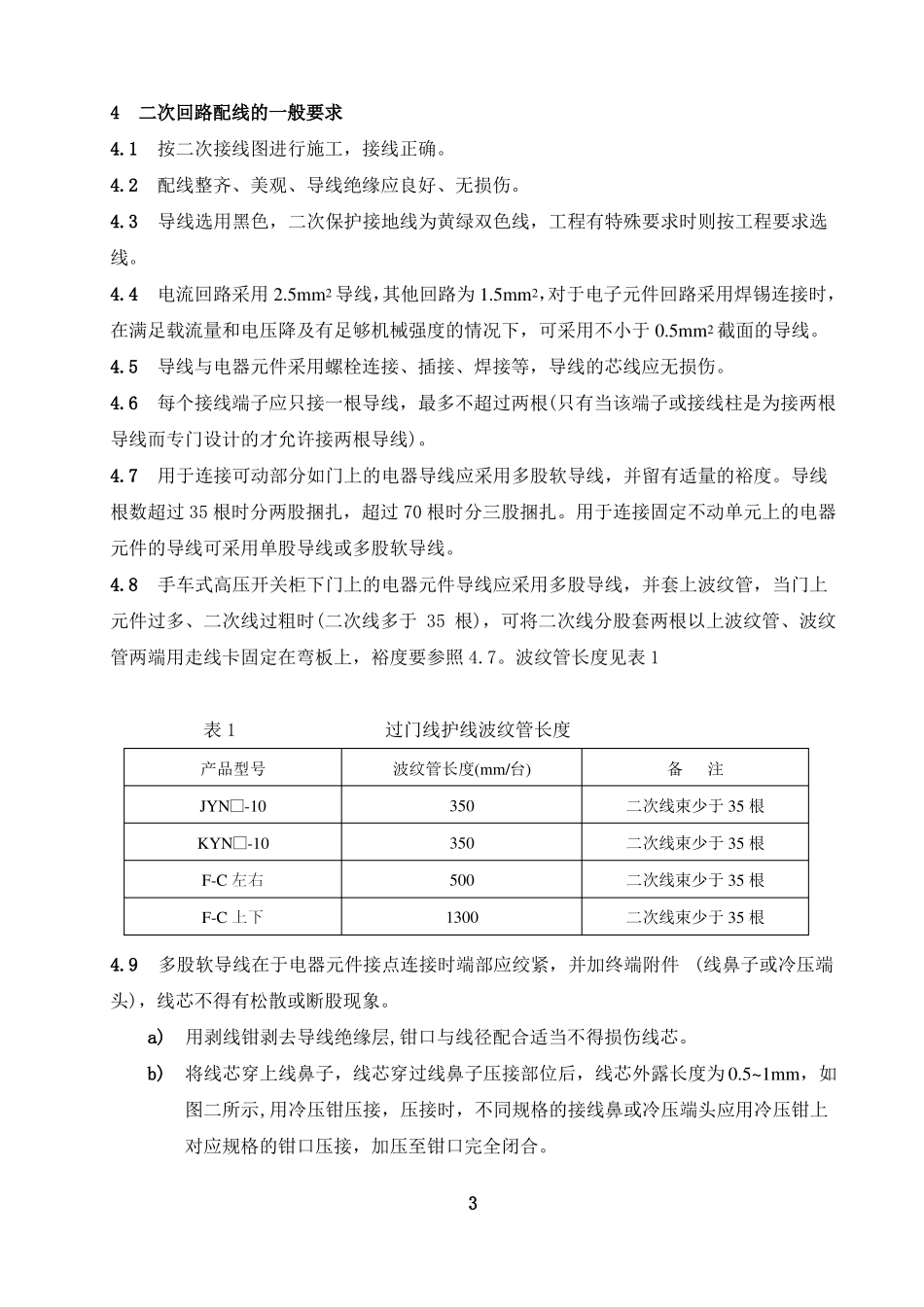

配电屏二次配线工艺守则文件名称：二次线加工工艺文件编号：编制：审核：会签：批准：XXX有限公司2012年12月11适用范围本工艺守则适用于各种0.4kV~35kV开关电器设备的二次配线制作。2使用材料2.1铜芯聚氯乙烯绝缘电线(简称导线)2.2聚氯乙烯绝缘塑料带(简称胶带)2.3聚氯乙烯异型管(简称号码管)2.4冷压端头2.5线卡、尼龙扎带2.6标签纸(元件标签、地线标签)2.7瓷质套管2.8标准紧固件2.9塑料蛇皮管、金属蛇皮管、尼龙螺旋管、PVC波纹管φ12、φ18、φ25、φ352.10塑料行线槽2.11胶垫、软垫(防震垫)橡胶圈2.12线夹2.13绝缘纸(δ=0.5)、黄腊管2.14松香2.15焊锡2.16酒精3设备及工具3.1号码打印机3.2活动扳手6寸、8寸3.3平头螺丝刀、十字螺丝刀(3寸、6寸、8寸)以及电讯螺丝刀3.4斜口钳、剥线钳、尖嘴钳、圆嘴钳3.5电烙铁25W、100W3.6冷压线钳0.5~2.5(mm)；1，4，6(mm)3.7电池试灯3.8丝锥M4、M5、M6、M83.9卷尺(2m)3.10自制套管M3~M624二次回路配线的一般要求4.1按二次接线图进行施工，接线正确。4.2配线整齐、美观、导线绝缘应良好、无损伤。4.3导线选用黑色，二次保护接地线为黄绿双色线，工程有特殊要求时则按工程要求选线。4.4电流回路采用2.5mm2导线，其他回路为1.5mm2，对于电子元件回路采用焊锡连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于0.5mm2截面的导线。4.5导线与电器元件采用螺栓连接、插接、焊接等，导线的芯线应无损伤。4.6每个接线端子应只接一根导线，最多不超过两根(只有当该端子或接线柱是为接两根导线而专门设计的才允许接两根导线)。4.7用于连接可动部分如门上的电器导线应采用多股软导线，并留有适量的裕度。导线根数超过35根时分两股捆扎，超过70根时分三股捆扎。用于连接固定不动单元上的电器元件的导线可采用单股导线或多股软导线。4.8手车式高压开关柜下门上的电器元件导线应采用多股导线，并套上波纹管，当门上元件过多、二次线过粗时(二次线多于35根)，可将二次线分股套两根以上波纹管、波纹管两端用走线卡固定在弯板上，裕度要参照4.7。波纹管长度见表1表1过门线护线波纹管长度产品型号JYN□-10KYN□-10F-C左右F-C上下波纹管长度(mm/台)3503505001300备注二次线束少于35根二次线束少于35根二次线束少于35根二次线束少于35根4.9多股软导线在于电器元件接点连接时端部应绞紧，并加终端附件(线鼻子或冷压端头)，线芯不得有松散或断股现象。a)用剥线钳剥去导线绝缘层,钳口与线径配合适当不得损伤线芯。b)将线芯穿上线鼻子，线芯穿过线鼻子压接部位后，线芯外露长度为0.5~1mm，如图二所示,用冷压钳压接，压接时，不同规格的接线鼻或冷压端头应用冷压钳上对应规格的钳口压接，加压至钳口完全闭合。3c)TO、TU型冷压端头用冷压线钳进行压接,将端头放入冷压钳相应规格的钳口处，加压至钳口完全闭合。d)打开冷压钳，将端头拿出即可。e)以上两种线鼻子压接后用力拔一下线鼻子，线鼻子不允许松动或脱落。4.10单股导线用螺钉固定时，单股导线应曲圆，曲圆内径比接线螺钉直径大0.5~1mm。用螺钉紧固时，所曲圆圈的方向应与螺母旋紧方向一致。4.11所配导线的两端应用号码管，号码管的编号应正确，发现有错时，不得用笔擅自涂改，应通知打字员重新打印号码。号码的视读方向在装配位置以开关板维护面为准，字的顺序自下而上，自左而右。4.12各导线号码管长度应基本一致。4.13线束中导线不能有明显的交叉现象，应横平竖直，导线弯曲改变方向时，用手指或圆嘴钳弯曲，不得用尖嘴钳等锋利工具弯曲导线。4.14导线弯曲半径（内径）应大于导线直径的两倍。4.15线束穿越金属孔或在过门处、转角处，应在线束穿越部分缠上胶带。过门处胶带要求缠2~3层，长度约60mm，其他位置则视情况而定，应保证孔的两侧胶带各留有20mm以上的裕量。4.16导线接入电器元件接点时，线芯曲圆应符合顺时针方向。同一接点接两根硬线时，硬线之间要加平垫，当两根导线有一根硬线、一根软线时，软线在下，其间可不加平垫。4.17当悬挂线束未固定长度超过300mm时，应固定导线。(如达不到表2规定距离要求时，过门转角等处间距应缩短)。用线卡固定线束时，应先用螺钉、弹垫、平垫将线卡固定于...
