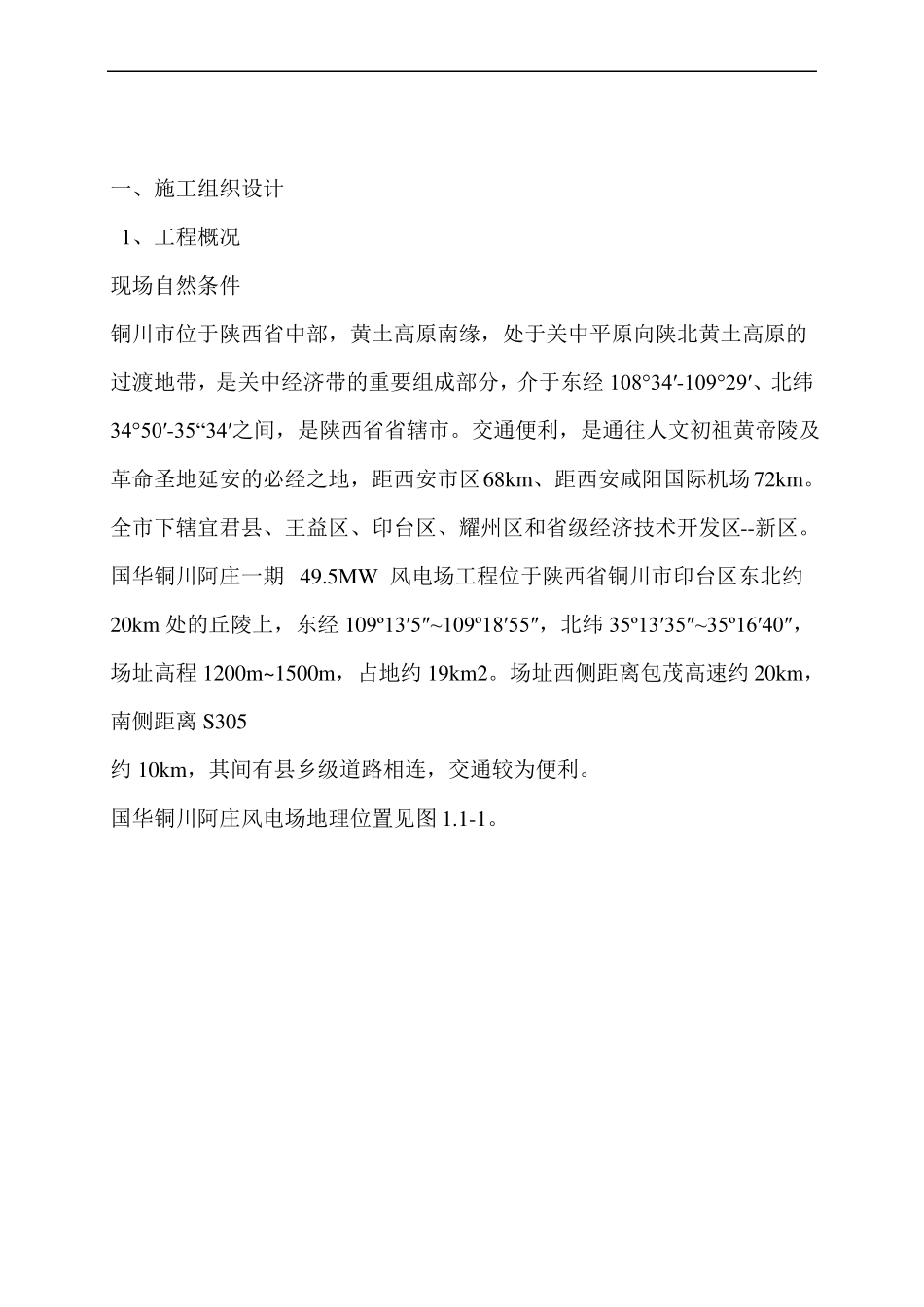

一、施工组织设计1、工程概况现场自然条件铜川市位于陕西省中部，黄土高原南缘，处于关中平原向陕北黄土高原的过渡地带，是关中经济带的重要组成部分，介于东经108°34′-109°29′、北纬34°50′-35“34′之间，是陕西省省辖市。交通便利，是通往人文初祖黄帝陵及革命圣地延安的必经之地，距西安市区68km、距西安咸阳国际机场72km。全市下辖宜君县、王益区、印台区、耀州区和省级经济技术开发区--新区。国华铜川阿庄一期49.5MW风电场工程位于陕西省铜川市印台区东北约20km处的丘陵上，东经109º13′5″~109º18′55″，北纬35º13′35″~35º16′40″，场址高程1200m~1500m，占地约19km2。场址西侧距离包茂高速约20km，南侧距离S305约10km，其间有县乡级道路相连，交通较为便利。国华铜川阿庄风电场地理位置见图1.1-1。图1.1-1国华铜川阿庄风电场地位置图1.2区域地质概况1.2.1自然地理1.2.1.1地形地貌特征及不良地质作用-2-风场位于铜川市印台区阿庄镇北部，地貌单元主要为低中山、黄土梁峁，高程在1400~1560m，地势总体上北高南低，地表为多为耕地及林地，其中林地植被发育。未见有其他不良地质作用。1.2.1.2地层结构及地基土分布特征根据目前的勘探成果，拟建风场场地地层属第四系上更新统（Q3）风积沉积物，下伏第三系（N）砂岩，各地层简述如下：①层黄土状粉质粘土（Q3eol）：黄褐色，稍湿~湿，可塑，针状孔隙发育，局部可见大孔隙，见虫、根孔，含有腐殖质及植物根须，干强度高。层厚1.0～4.0m，平均厚度为1.5m。②层砂岩（N）：浅灰色，岩石主要成分石英，长石，碎屑结构，层状构造，节理裂隙发育，节理面见铁锰质，风化后呈碎屑状或碎块状，强风化厚度一般1.2.2地质构造与地震场地地震效应，根据《中国地震动参数区划图》GB18306-2001，拟建场地50年超越概率10%的地震动峰值加速度0.10g，地震动反应谱特征周期值0.45s，对应的地震烈度为7度。1.2.3水文气象铜川地区属于暖温带大陆性季风气候，四季分明，冬长夏短。冬季受来自西伯利亚和蒙古极地大陆气候的控制，干燥寒冷，雨雪稀少；夏季受来自太平洋的暖湿气团影响，炎热湿润，雨水较多；春秋两季气候多变，夏秋易涝，冬春易旱。1.3工程基本情况-3-国华铜川阿庄风电场工程是由国华（榆林）新疆能源有限公司投资兴建的一座大型风力发电场，规划总装机容量约为150MW，本期工程拟建设容量为49.5MW。安装33台容量1500kW风力发电机组，以3回35kV架空线路接入拟建的110kV变电站35kV侧。本风电场装机容量49.5MW，安装33台单机容量为1500KW的风电机组。本次工程主要包括风机基础33座。风机基础采用钢筋混凝土现浇独立浅基础，基础埋深大于3.0m。1.5交通、通讯条件风场区域城乡道路较多，通往阿庄镇的道路位于风场南侧，进场道路拟由该道路引接，通过进场道路和城乡道路风场可与G210国道等高等级公路相连，交通运输便利，大件设备可通过国道或高速等高等级公路运输至周边区域后经风场进场道路送至本工程场地。2、施工组织管理机构2.1施工组织机构关系图为完成本工程任务，我单位将组建“施工项目经理部”，全权代表我单位履行合同的义务、职责和权力，负责在施工现场按要求组织工程的实施，按期优质完成本工程任务。组织机构设置参见“施工组织机构关系图”。2.2施工布置及任务划分2.2.1施工布置根据本标段工程特点、现场施工条件及施工需要，全标段工程由-4-项目部组织机构-5-单位总部项目经理生产经理主任工程师财务组预算组器材组安保组工程组计划设计组技术质量组土方队安装施工队钢筋队模板队拌和队机械队6个施工组承担施工，分别为：土方施工组、钢筋施工组、模板施工组、拌合站施工组、安装施工组、机械组。各施工组根据各自承担的工程实际情况及施工需要，组建施工分队及专业班组，所有施工人员均持证上岗，进行多工序、多作业面并行或交叉施工，并确保施工质量和安全。2.2.2任务划分1、各部门主管人员职责项目经理：认真履行合同条款，对施工质量、进度、安全、经济效益负主要责任，协调项目经理部各职能部门和人员关系，确保施工过程始终处于受控状态。生产经理：全面履行项目经理的各项指令，协助项目经理搞好项目部工...
