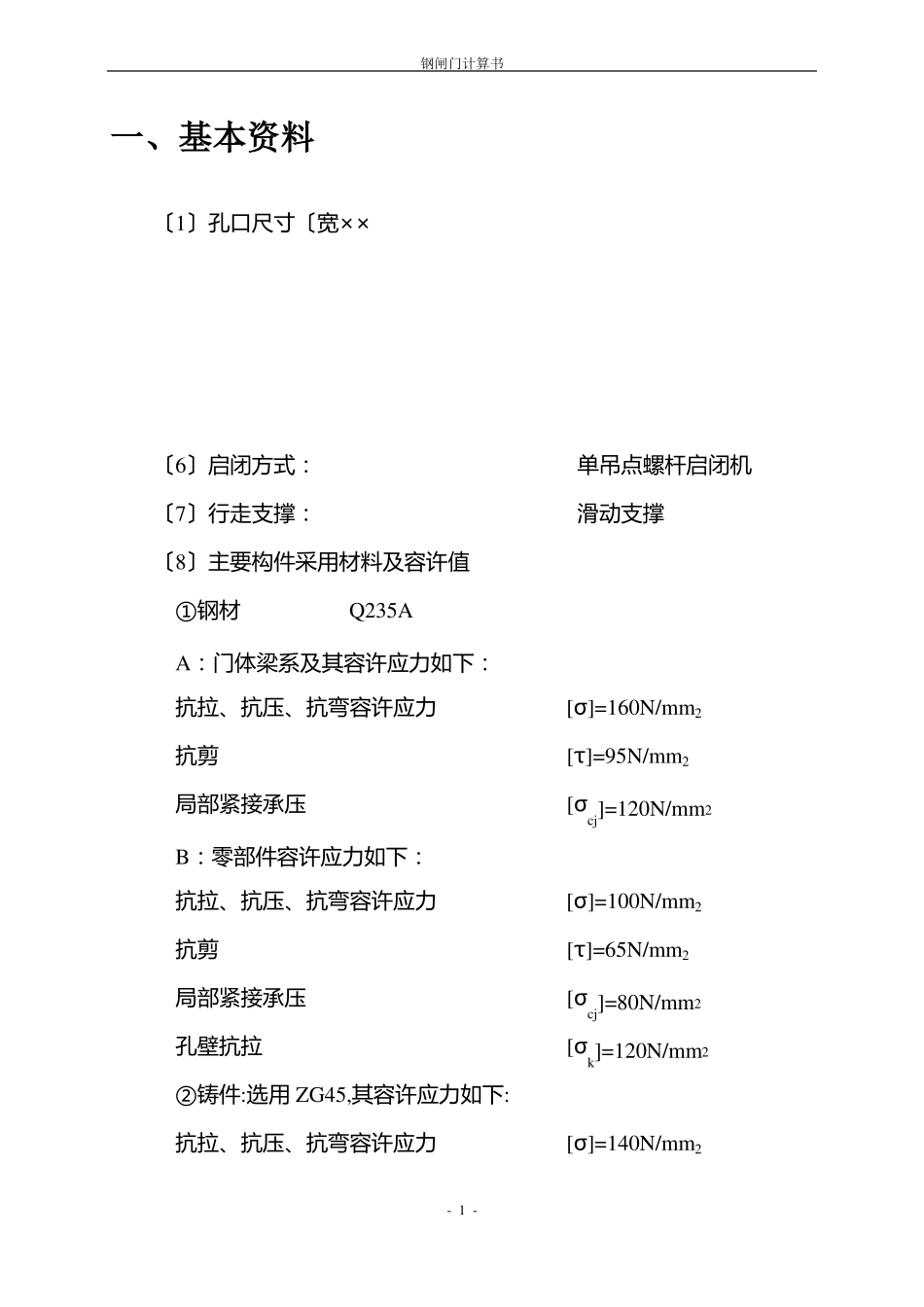

钢闸门计算书一、基本资料〔1〕孔口尺寸〔宽××〔6〕启闭方式:〔7〕行走支撑:〔8〕主要构件采用材料及容许值①钢材Q235AA:门体梁系及其容许应力如下:抗拉、抗压、抗弯容许应力抗剪局部紧接承压B:零部件容许应力如下:抗拉、抗压、抗弯容许应力抗剪局部紧接承压孔壁抗拉②铸件:选用ZG45,其容许应力如下:抗拉、抗压、抗弯容许应力-1-单吊点螺杆启闭机滑动支撑σ]=160N/mm2τ]=95N/mm2σcj]=120N/mm2σ]=100N/mm2τ]=65N/mm2σcj]=80N/mm2σk]=120N/mm2σ]=140N/mm2[[[[[[[[钢闸门计算书抗剪[τ]=105N/mm2③锻件:选用45#钢,其容许应力如下:抗拉、抗压、抗弯容许应力[σ]=145N/mm2抗剪[τ]=95N/mm2④电焊条:门槽轨道外表采用不锈钢焊条堆焊,焊条型号采用E0-19-10Nb-16,其余构件均采用E43型焊条

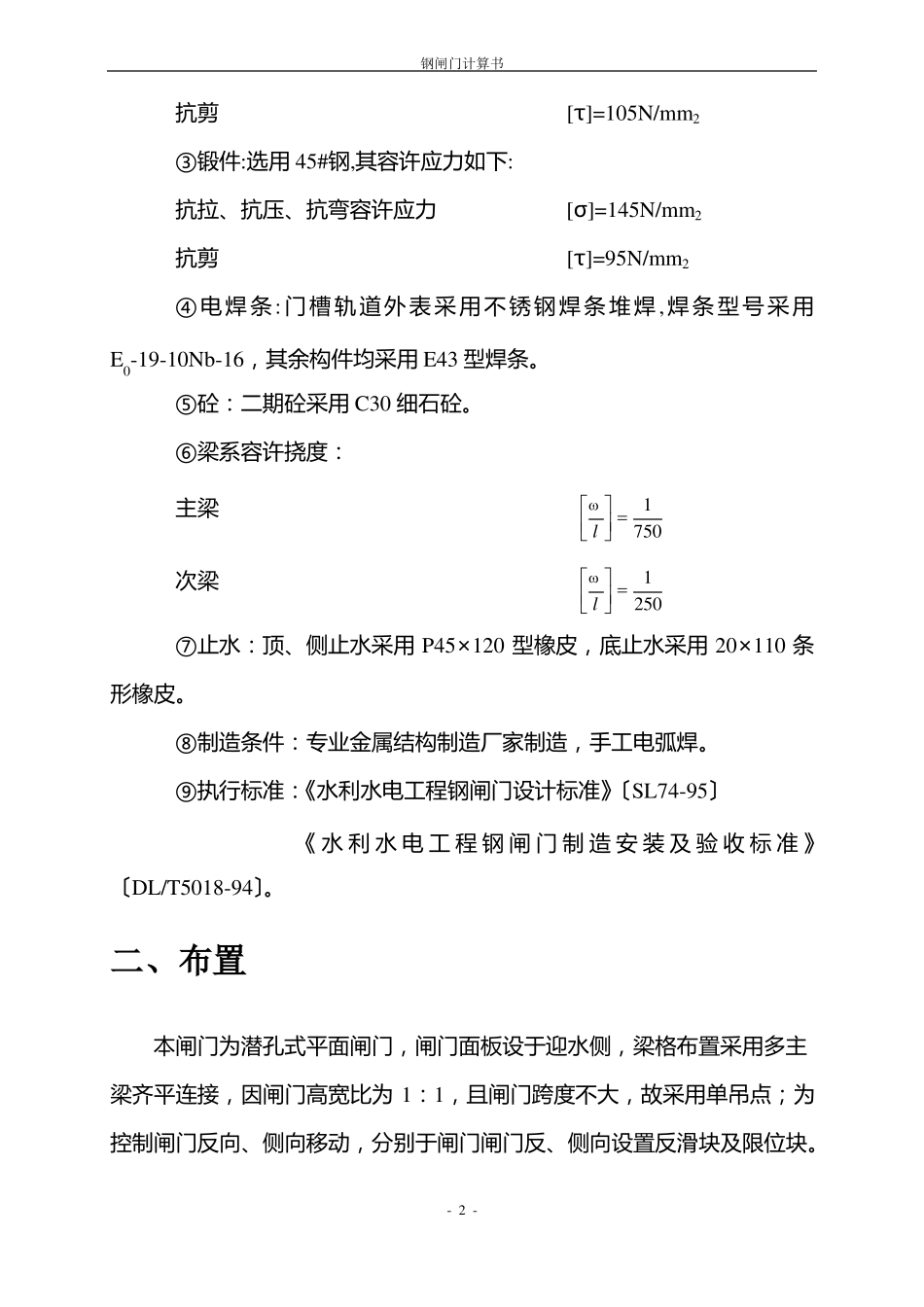

⑤砼:二期砼采用C30细石砼
⑥梁系容许挠度:1主梁l7501次梁l250⑦止水:顶、侧止水采用P45×120型橡皮,底止水采用20×110条形橡皮
⑧制造条件:专业金属结构制造厂家制造,手工电弧焊
⑨执行标准:《水利水电工程钢闸门设计标准》〔SL74-95〕《水利水电工程钢闸门制造安装及验收标准》〔DL/T5018-94〕
二、布置本闸门为潜孔式平面闸门,闸门面板设于迎水侧,梁格布置采用多主梁齐平连接,因闸门高宽比为1:1,且闸门跨度不大,故采用单吊点;为控制闸门反向、侧向移动,分别于闸门闸门反、侧向设置反滑块及限位块

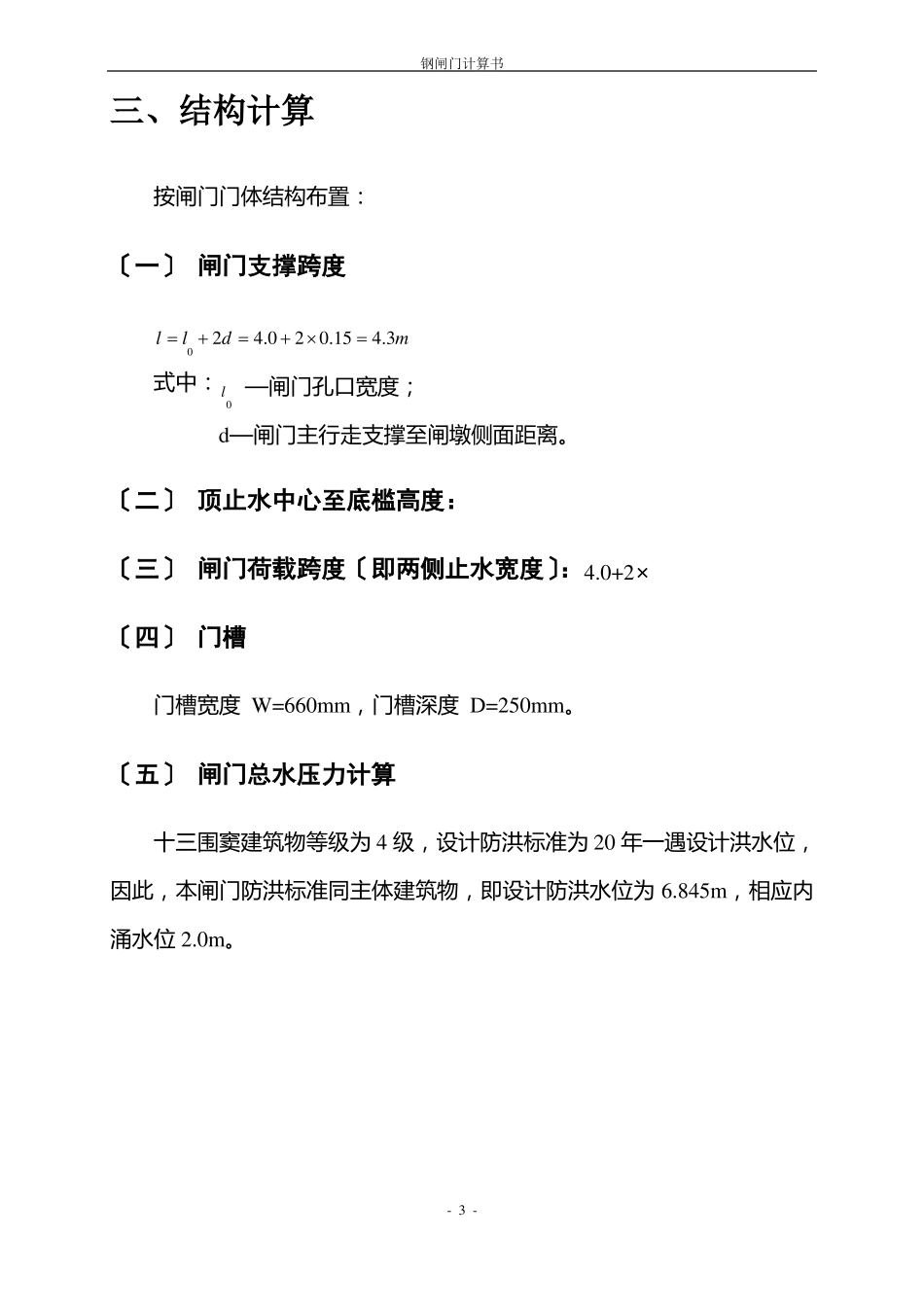

-2-钢闸门计算书三、结构计算按闸门门体结构布置:〔一〕闸门支撑跨度ll02d4
3m式中:l0—闸门孔口宽度;d—闸门主行走支撑至闸墩侧面距离
〔二〕顶止水中心至底槛高度:〔三〕闸门荷载跨度〔即
