高压静电除尘地原理及常见故障VIP免费

高压静电除尘地原理及常见故障_第1页
1/30
高压静电除尘地原理及常见故障_第2页
2/30
高压静电除尘地原理及常见故障_第3页
3/30

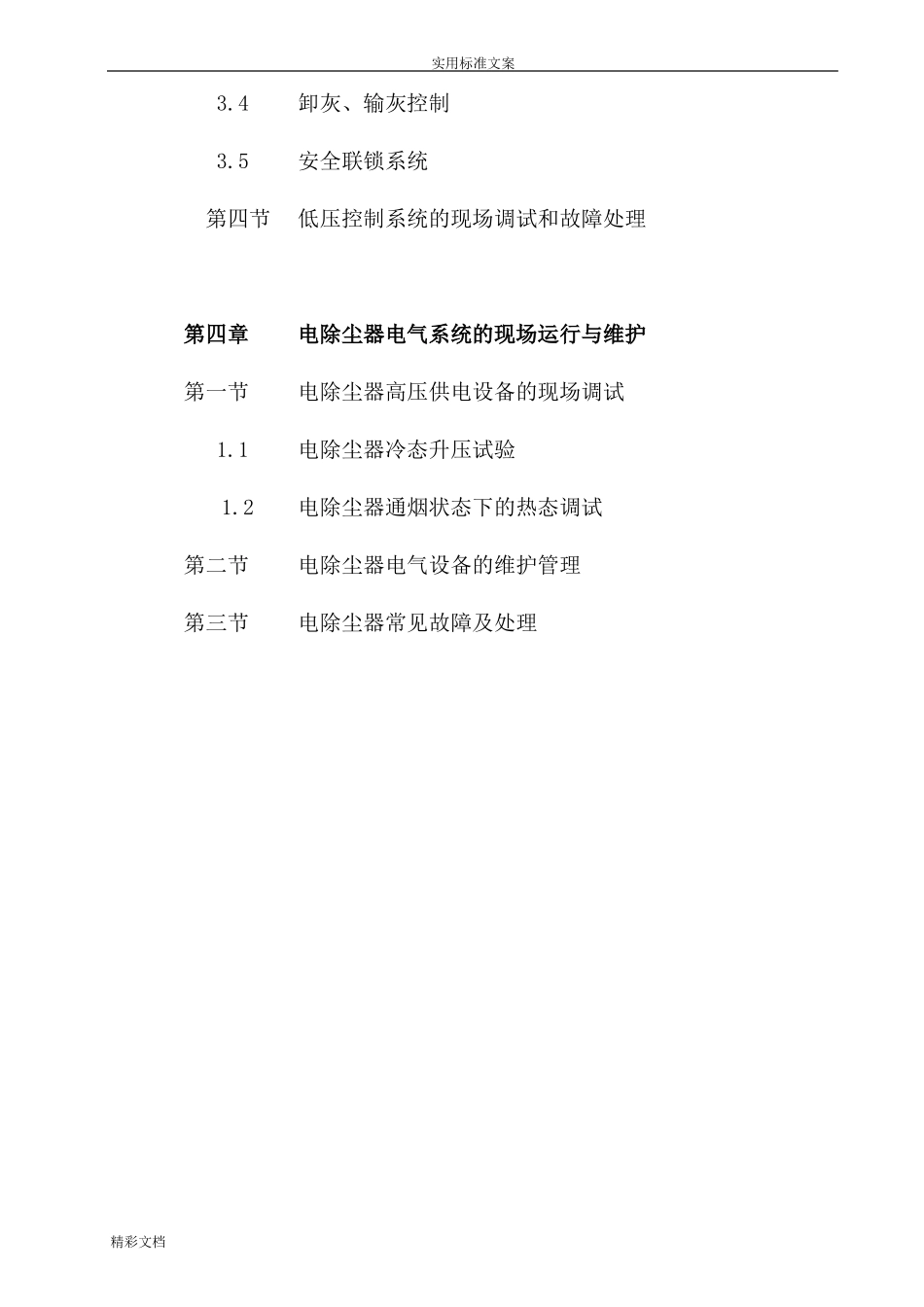

实用标准文案目录精彩文档第一章第一节第二节第三节第四节第五节第二章第一节第二节第三节第四节第三章第一节第二节第三节3.13.23.3电除尘器工作机理和性能特点概述电除尘器的特点电除尘器的工作机理电除尘器的分类影响除尘器性能的主要因素电除尘器高压供电系统电除尘器常规供电设备(GGAJ02系列)的主要特点和技术参数高压供电设备主回路电路操作控制回路工作过程微机控制器的工作原理电除尘低压控制系统电除尘低压控制系统概述低压系统常用控制方式和特点低压设备控制回路顶部电磁振打控制侧部振打控制加热控制实用标准文案精彩文档3.43.5第四节第四章第一节1.11.2第二节第三节卸灰、输灰控制安全联锁系统低压控制系统的现场调试和故障处理电除尘器电气系统的现场运行与维护电除尘器高压供电设备的现场调试电除尘器冷态升压试验电除尘器通烟状态下的热态调试电除尘器电气设备的维护管理电除尘器常见故障及处理实用标准文案第一章电除尘器工作机理和性能特点第一节概述随着工业的发展和社会对保护环境治理大气污染的要求日趋严格,电除尘器以其除尘效率高、阻力低、适应性广等显著特点得到广泛的应用。电除尘器的发明基于静电效应。第一台成功应用的电除尘器的建造完成于近一百年前。1907年美国加利福尼亚大学教授科特雷尔(F.G.Cottrell)制造一台用于抑制硫酸酸雾的除尘器,这台除尘器采用同步机械整流器输出直流电压供电。此后直到二十世纪五十年代的硒整流器出现和六十年代发明固体硅整流器之后,作为电除尘应用的关键的高压供电技术得到突破,电除尘器开始在各行业获得广泛的应用。第二节电除尘器的特点2.1除尘器的分类工业除尘器通常可分为如下几类以及它们的组合:a、机械除尘器:如沉降室、旋风除尘器、惯性除尘器b、电除尘器c、袋式除尘器d、湿式除尘器2.2电除尘器和其它除尘器相比具有如下特点:a、除尘效率高:通常状态下三个电场可达99%,可按模块组合方式达到要求的收尘效率。b、运行能耗低:电除尘器阻力小,一般仅有300Pa左右,约为布袋的1/5。高压供电、加热和振打等能耗占较小的比例。c、处理风量大:单台除尘器可达每小时数百万立方标米,可用模块方精彩文档实用标准文案式增加电场数或通道数。d、适用范围广:电除尘器可应用于各种行业的烟气除尘,并可用于去除烟气中的水雾、酸雾等。可捕集粉尘粒径:最小可小于0.1μm.处理烟气温度:可高达300℃~400℃,较高温度时应增加烟气冷却装置。粉尘比电阻范围:104Ω.cm~1011Ω.cme、一次性投资大:结构较复杂,需要专用的高压电源和电控系统。第三节电除尘器的工作机理3.1电除尘器的结构特征各种类型的电除尘器都有一个共同的结构型式---板线结构3.2电除尘器的工作过程电除尘器中粉尘的分离过程如图所示.电除尘器的收尘过程可分为三个阶段:a.通过阴极的电晕放电产生大量负离子(自由电子)对粉尘粒子荷电。b.在电场力的作用下带负电的粉尘粒子向收尘极板(阳极)迁移并附着于极板表面。c.用振动冲击力使极板上的粉尘层成块落下进入灰斗并经卸灰阀排出。在一个极不均匀的电场(如针对板形成的电场)中,当两极之间施加精彩文档实用标准文案的电压足够大时,在针端附近的自由电子获得足够能量并在运动中与气体分子碰撞产生新的自由电子,新产生的自由电子又立刻进入新的碰撞过程,这种称为“雪崩”的碰撞电离过程,在针端附近产生大量的电子,这些电子向阳极方向扩散,这个过程产生的正离子则向阴极加速,撞击阴极产生二次电子,正离子本身被阴极吸收形成电流。碰撞电离的结果在针状电极周围产生电晕,在黑暗中可以看见有辉光现象,这个区域叫电晕区。电晕区大量的自由电子向阳极迁移,其运动方向同含尘烟气流方向互相垂直。运动过程中自由电子与粉尘粒子相遇便附着在尘粒上,使尘粒成为带负电的离子,这个过程称为粉尘的荷电。荷电后尘粒改变运动方向朝阳极运动,到达阳极后附着于极板表面,负电荷通过极板回到电源正极。荷电尘粒不断沉淀在极板上形成粉尘层。当粉尘层积累到一定厚度时,用振动,撞击等机械方法使它们成块地从收尘极板上脱落,进入灰斗后经卸灰阀排出,完成整个收尘过程。经电除尘器的收尘机...
