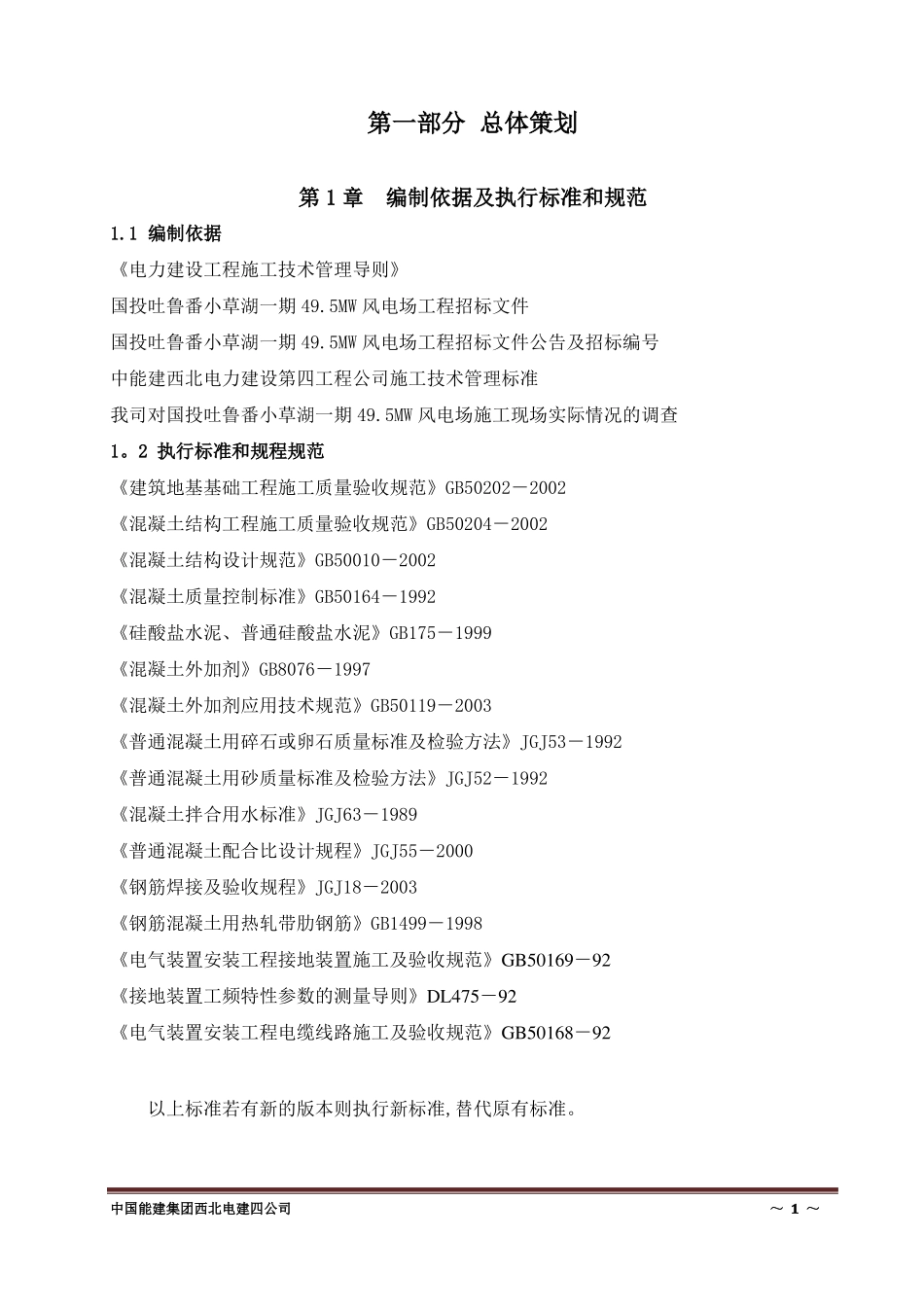

第一部分总体策划第1章编制依据及执行标准和规范1.1编制依据《电力建设工程施工技术管理导则》国投吐鲁番小草湖一期49.5MW风电场工程招标文件国投吐鲁番小草湖一期49.5MW风电场工程招标文件公告及招标编号中能建西北电力建设第四工程公司施工技术管理标准我司对国投吐鲁番小草湖一期49.5MW风电场施工现场实际情况的调查1。2执行标准和规程规范《建筑地基基础工程施工质量验收规范》GB50202－2002《混凝土结构工程施工质量验收规范》GB50204－2002《混凝土结构设计规范》GB50010－2002《混凝土质量控制标准》GB50164－1992《硅酸盐水泥、普通硅酸盐水泥》GB175－1999《混凝土外加剂》GB8076－1997《混凝土外加剂应用技术规范》GB50119－2003《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53－1992《普通混凝土用砂质量标准及检验方法》JGJ52－1992《混凝土拌合用水标准》JGJ63－1989《普通混凝土配合比设计规程》JGJ55－2000《钢筋焊接及验收规程》JGJ18－2003《钢筋混凝土用热轧带肋钢筋》GB1499－1998《电气装置安装工程接地装置施工及验收规范》GB50169－92《接地装置工频特性参数的测量导则》DL475－92《电气装置安装工程电缆线路施工及验收规范》GB50168－92以上标准若有新的版本则执行新标准,替代原有标准。中国能建集团西北电建四公司～1～第2章工程概况2。1工程建设规模2。1。1工程名称国投吐鲁番小草湖一期49。5MW风电场工程2.1.2投资单位国投电力控股股份有限公司2。1.3工程建设规模国投吐鲁番小草湖一期49.5MW风电场工程规划33台1500kW风力发电机组。每台风力发电机组均配置一台箱式变压器.本标段工程包括如下内容：风机基础地基处理,风机基础施工，箱式变电站基础施工,场内检修道路施工。2。2工程自然条件2。2.1工程地址国投吐鲁番小草湖风电场一期49。5MW项目位于新疆维吾尔自治区吐鲁番地区,与乌鲁木齐市公路里程约133km，与吐鲁番市公路里程约72km，与大河沿镇公路里程约48km。风电场位于新疆吐鲁番小草湖规划风区中的小草湖北风电场,场地开阔,交通条件较好。2.2。2工程地质情况拟建风电场远离构造带，满足相关规范中有关距断裂带的安全距离要求，区域附近无活动断裂发育。因此拟建场址区域构造稳定性较好。根据《建筑抗震设计规范》（GB50011-2010）的有关规定，拟选场址位于建筑抗震有利地段上.根据《中国地震动参数区划图》(GB18306-2001)及《新疆维吾尔自治区地震构造图》，场地50年超越概率10%的地震动峰值加速度为0。10g，相应的地震基本烈度为Ⅶ度。拟建场址地形开阔,地势北高南低，坡度约为2％。地貌上属山前冲洪积平原,地表呈戈壁荒滩景观。拟建场址范围内分布多条小型冲沟，冲沟深度多在0。3～0。6m之间，宽多在5～10m之间.场地呈戈壁景观，有少量耐旱植被生长。场地表部岩土对混凝土结构具有硫酸盐强腐蚀,对混凝土结构中的钢筋具有氯化物中等腐蚀性，需采取防护措施。2.2.3气象条件中国能建集团西北电建四公司～2～新疆地处中纬度欧亚大陆腹地，不仅受温带天气系统所左右，还常有极地冷气团、副热带天气系统甚至低纬度天气系统的影响,加上远离海洋,具有明显的温带大陆性干旱气候特点,即冬、夏冷热变化悬殊，气温日变化大，干燥少雨，光照丰富，大风日数多且风力强。横亘东西的天山，对北方来的冷空气起到屏障作用，形成南、北疆两大气候区。南疆较温暖，干燥少雨，多沙尘天气，北疆寒冷，多大风。在大气环流和地形的综合影响下，新疆的地面风速分布极为复杂和不均匀。分布特点是:北疆大,南疆小；北疆东部、西部和南疆东部大，准噶尔盆地和塔里木盆地腹地小;高山大，中低山区小;风速大的区域多为风口、峡谷、河谷且呈孤岛分布。托克逊气象站气象要素统计表项目年平均气温年极端最高气温年极端最低气温年平均最高气温年平均最低气温年平均降水量年平均蒸发量年平均气压年平均相对湿度最大冻土厚度年平均风速年主导风向年最大积雪厚度2.2。4厂区地下水场址区地下水埋藏深度大于20m，对场址区建筑物影响较小。为了防止生产、生活用水可能对建筑物周围的岩土产生次生盐渍化和对混凝土及钢结构的腐蚀性，建议切实作好生产生活用水管理和废水的有序排放，防止...
