防水施工工艺标准VIP专享VIP免费

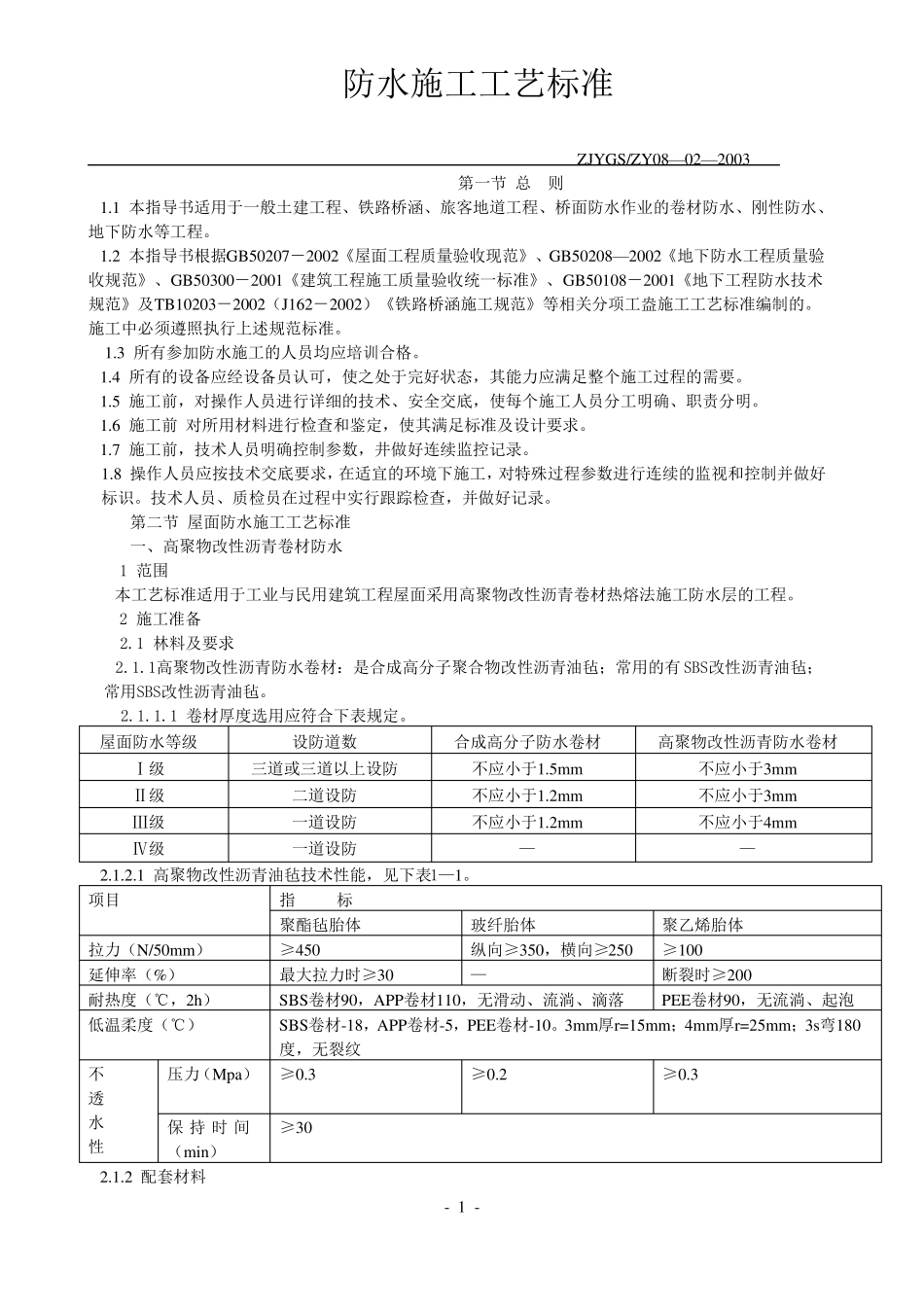

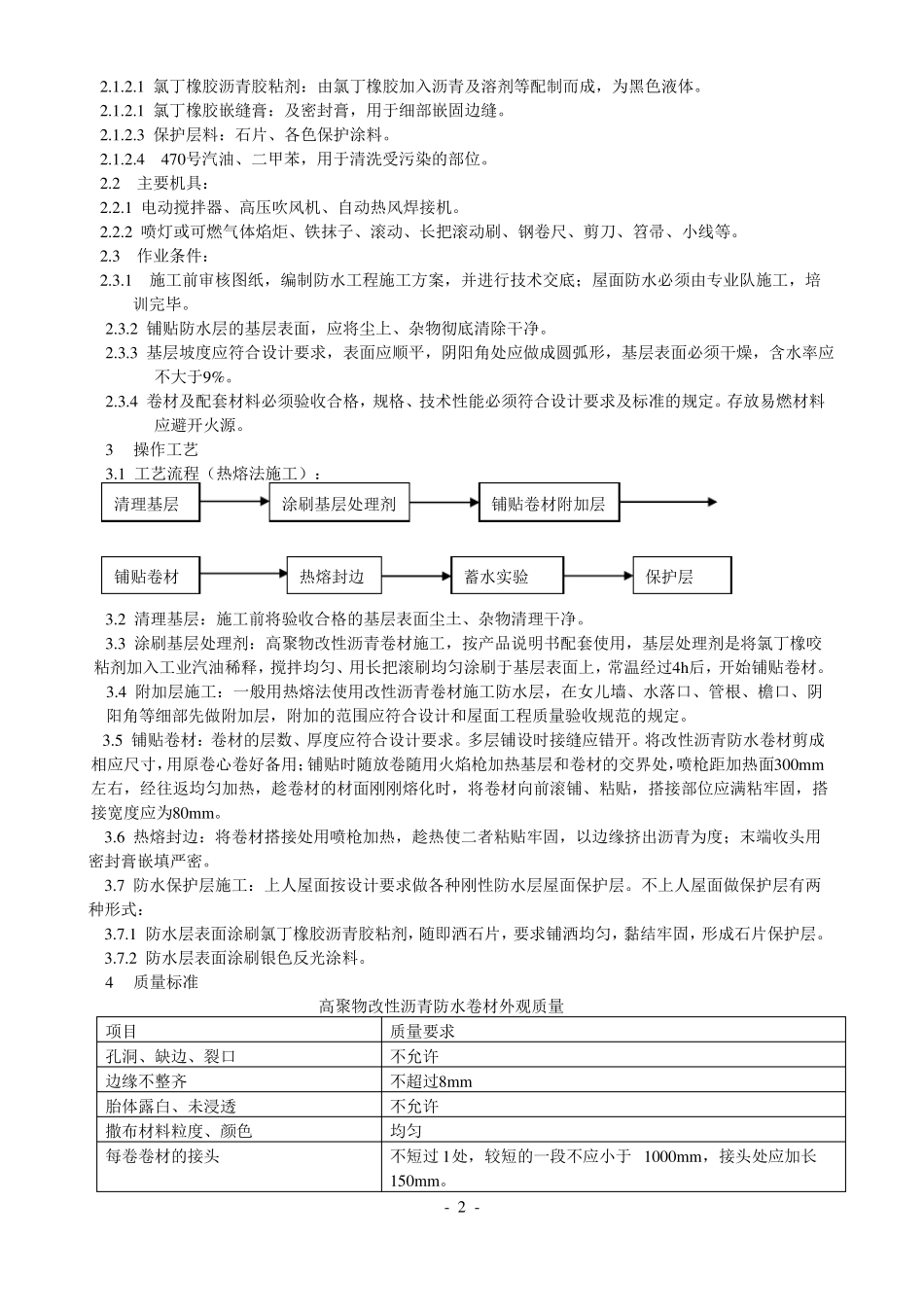

防水施工工艺标准ZJYGS/ZY08—02—2003第一节总则1.1本指导书适用于一般土建工程、铁路桥涵、旅客地道工程、桥面防水作业的卷材防水、刚性防水、地下防水等工程。1.2本指导书根据GB50207－2002《屋面工程质量验收现范》、GB50208—2002《地下防水工程质量验收规范》、GB50300－2001《建筑工程施工质量验收统一标准》、GB50108－2001《地下工程防水技术规范》及TB10203－2002（J162－2002）《铁路桥涵施工规范》等相关分项工盎施工工艺标准编制的。施工中必须遵照执行上述规范标准。1.3所有参加防水施工的人员均应培训合格。1.4所有的设备应经设备员认可，使之处于完好状态，其能力应满足整个施工过程的需要。1.5施工前，对操作人员进行详细的技术、安全交底，使每个施工人员分工明确、职责分明。1.6施工前对所用材料进行检查和鉴定，使其满足标准及设计要求。1.7施工前，技术人员明确控制参数，井做好连续监控记录。1.8操作人员应按技术交底要求，在适宜的环境下施工，对特殊过程参数进行连续的监视和控制并做好标识。技术人员、质检员在过程中实行跟踪检查，并做好记录。第二节屋面防水施工工艺标准一、高聚物改性沥青卷材防水1范围本工艺标准适用于工业与民用建筑工程屋面采用高聚物改性沥青卷材热熔法施工防水层的工程。2施工准备2.1林料及要求2.1.1高聚物改性沥青防水卷材：是合成高分子聚合物改性沥青油毡；常用的有SBS改性沥青油毡；常用SBS改性沥青油毡。2.1.1.1卷材厚度选用应符合下表规定。屋面防水等级Ⅰ级Ⅱ级Ⅲ级Ⅳ级项目拉力（N/50mm）延伸率（%）耐热度（℃，2h）低温柔度（℃）不透水性压力（Mpa）保持时间（min）设防道数三道或三道以上设防二道设防一道设防一道设防指标聚酯毡胎体≥450最大拉力时≥30玻纤胎体纵向≥350，横向≥250—聚乙烯胎体≥100断裂时≥200PEE卷材90，无流淌、起泡合成高分子防水卷材不应小于1.5mm不应小于1.2mm不应小于1.2mm—高聚物改性沥青防水卷材不应小于3mm不应小于3mm不应小于4mm—2.1.2.1高聚物改性沥青油毡技术性能，见下表1—1。SBS卷材90，APP卷材110，无滑动、流淌、滴落SBS卷材-18，APP卷材-5，PEE卷材-10。3mm厚r=15mm；4mm厚r=25mm；3s弯180度，无裂纹≥0.3≥30≥0.2≥0.32.1.2配套材料-1-2.1.2.1氯丁橡胶沥青胶粘剂：由氯丁橡胶加入沥青及溶剂等配制而成，为黑色液体。2.1.2.1氯丁橡胶嵌缝膏：及密封膏，用于细部嵌固边缝。2.1.2.3保护层料：石片、各色保护涂料。2.1.2.4470号汽油、二甲苯，用于清洗受污染的部位。2.2主要机具：2.2.1电动搅拌器、高压吹风机、自动热风焊接机。2.2.2喷灯或可燃气体焰炬、铁抹子、滚动、长把滚动刷、钢卷尺、剪刀、笤帚、小线等。2.3作业条件：2.3.1施工前审核图纸，编制防水工程施工方案，并进行技术交底；屋面防水必须由专业队施工，培训完毕。2.3.2铺贴防水层的基层表面，应将尘上、杂物彻底清除干净。2.3.3基层坡度应符合设计要求，表面应顺平，阴阳角处应做成圆弧形，基层表面必须干燥，含水率应不大于9%。2.3.4卷材及配套材料必须验收合格，规格、技术性能必须符合设计要求及标准的规定。存放易燃材料应避开火源。3操作工艺3.1工艺流程（热熔法施工）：清理基层涂刷基层处理剂铺贴卷材附加层铺贴卷材热熔封边蓄水实验保护层3.2清理基层：施工前将验收合格的基层表面尘土、杂物清理干净。3.3涂刷基层处理剂：高聚物改性沥青卷材施工，按产品说明书配套使用，基层处理剂是将氯丁橡咬粘剂加入工业汽油稀释，搅拌均匀、用长把滚刷均匀涂刷于基层表面上，常温经过4h后，开始铺贴卷材。3.4附加层施工：一般用热熔法使用改性沥青卷材施工防水层，在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，附加的范围应符合设计和屋面工程质量验收规范的规定。3.5铺贴卷材：卷材的层数、厚度应符合设计要求。多层铺设时接缝应错开。将改性沥青防水卷材剪成相应尺寸，用原卷心卷好备用；铺贴时随放卷随用火焰枪加热基层和卷材的交界处，喷枪距加热面300mm左右，经往返均匀加热，趁卷材的材面刚刚熔化时，将卷材向前滚铺、粘贴，搭接部位应满粘牢固，搭接宽度应为80mm。3.6热熔封边：将卷材搭接处...
