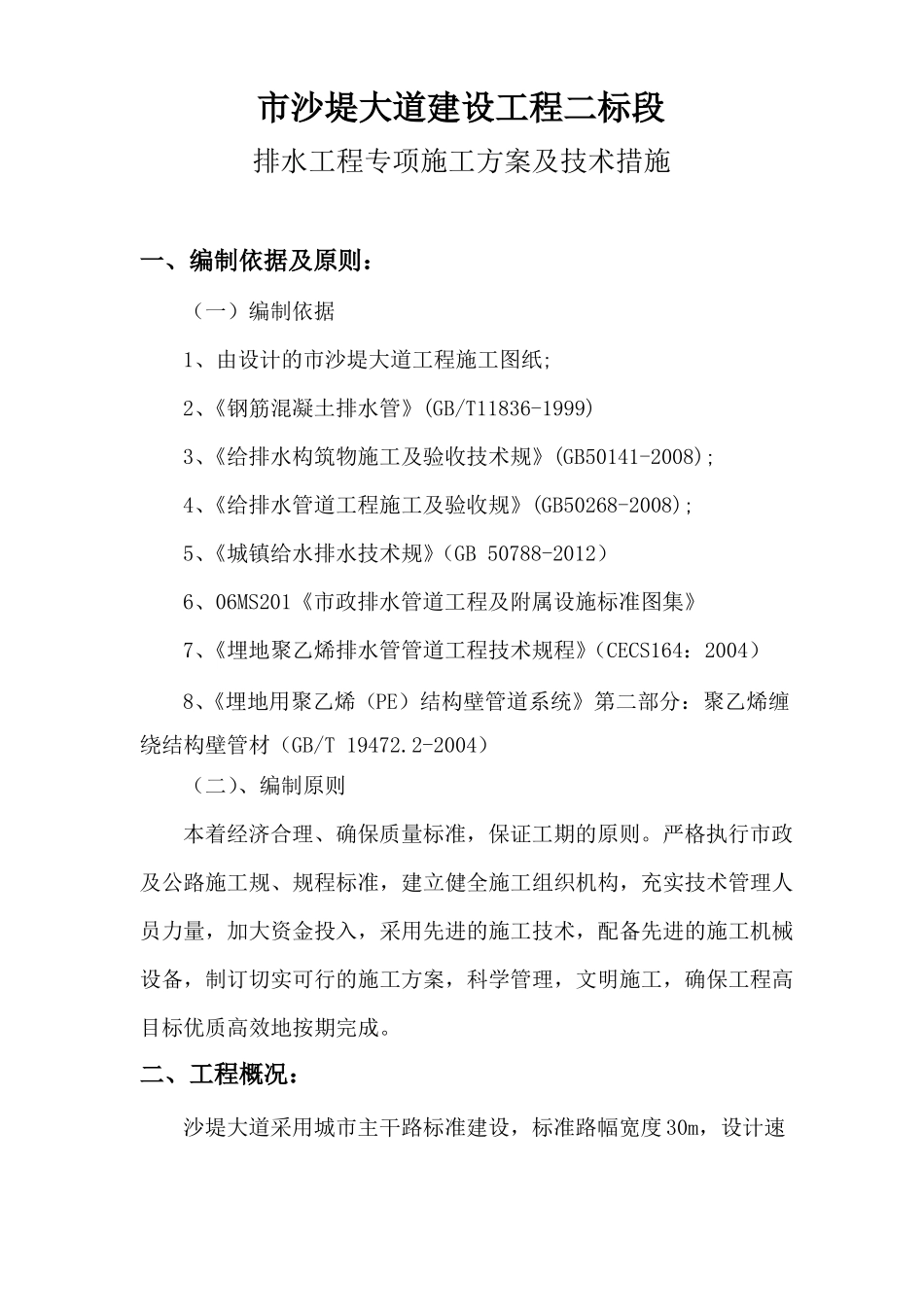

市沙堤大道建设工程二标段排水工程专项施工方案及技术措施一、编制依据及原则：（一）编制依据1、由设计的市沙堤大道工程施工图纸;2、《钢筋混凝土排水管》(GB/T11836-1999)3、《给排水构筑物施工及验收技术规》(GB50141-2008);4、《给排水管道工程施工及验收规》(GB50268-2008);5、《城镇给水排水技术规》（GB50788-2012）6、06MS201《市政排水管道工程及附属设施标准图集》7、《埋地聚乙烯排水管管道工程技术规程》（CECS164：2004）8、《埋地用聚乙烯（PE）结构壁管道系统》第二部分：聚乙烯缠绕结构壁管材（GB/T19472.2-2004）（二）、编制原则本着经济合理、确保质量标准，保证工期的原则。严格执行市政及公路施工规、规程标准，建立健全施工组织机构，充实技术管理人员力量，加大资金投入，采用先进的施工技术，配备先进的施工机械设备，制订切实可行的施工方案，科学管理，文明施工，确保工程高目标优质高效地按期完成。二、工程概况：沙堤大道采用城市主干路标准建设，标准路幅宽度30m，设计速度50km/h，双向4车道，沥青混凝土路面，荷载等级城—A级。沙堤大道沿线雨水管线就近入道路附近的太极溪。污水集中收集后进入污水处理厂进行处理。一般情况下，排水管沿道路中心线平行布置，雨水管布置在中心线正下方；污水管道平行布置在西侧辅道下面，距道路中心线10.5m；具体详见施工图纸。雨、污水管在规划路口及其他地段每隔100～150m左右设置预留住户接水检查井，污水预留管管径为DN400，雨水预留管管径为DN600；预留井延伸至道路红线外1m，具体位置可根据实际情况适当调整。本标段起止桩号K2+627~k6+327，全长3655米。地质情况良好，地质层以粉质粘土、细砂、卵石、风化页岩、石灰岩构成。地下水丰富。砂土、卵石层中水量较丰富，本层水多分布于阶地及坡脚地带。地下水受大气降水、地形地貌及岩性条件的影响较为显著，没有统一的地下水位，地下水位随地形起伏变化较大，主要受大气降水及地表水补给，排泄方式为蒸发作用为主。雨水管管径DN>500时，采用钢筋混凝土管；DN≤500时，采用高密度聚乙烯(HDPE)钢带增强双壁波纹管；雨水口连接管采用DN300（HDPE）钢带增强双壁波纹管；污水管均采用高密度聚乙烯(HDPE)钢带增强双壁波纹管。高密度聚乙烯(HDPE)钢带增强双壁波纹管，管材的性能：环刚度SN≥8KN/m2，埋地施工参照《06MS201-2埋地塑料管道施工》进行。本标段雨污管网主要工程量:1、D300~D500HDPE塑钢缠绕排水管4979m，D600Ⅱ级钢筋砼管1044.4m，D800Ⅱ级钢筋砼管628.6m，D1000Ⅱ级钢筋砼管1369.8m，D1200Ⅱ级钢筋砼管856m，D1500Ⅱ级钢筋砼管34m。污水检查井133座，雨水检查井127座，双篦偏沟式雨水口147座。砼采用商品混凝土，砖砌筑砂浆选址在施工现场建立集中搅拌站现场搅拌。三、施工组织与人员安排：结合本标段实际情况，为确保雨污管网按期完成，项目部建立完善的管理体系，以保证施工正常有序进行，项目经理向宗幸，技术负责人光明，施工员龚亚军、科晋、吴远，质量员狄燕莉、思益，安全员贺卫国、函昱、梦芸，施工队长云飞。现场施工组织机构框图，主要施工人员见附表：四、机械设备配置：根据合同进度要求，为确保雨污管道按期优质完成，配置挖掘机4台,砂浆搅拌机2台,自卸运输车10台，压路机1台，蛙式打夯机4台,插入式振捣棒2台,机械设备性能良好，完全能够满足施工需要。其规格及型号见施工机械设备配置附表。五、施工进度计划：根据该路段工程量及施工现场实际情况，计划工期为90天。其中主雨污水管道安排80天（2016年9月1日~2017年2月30日）。D300雨水管道安排10天（待路基精加工在施工）。六、施工方案：一、施工准备1、准备工作：(1)工程技术人员和管理人员必须提前到场，做好机械和试验仪器及其它机具调试准备工作;(2)管道线路测量定位;(3)各种进场材料按中华人民国国家行业标准进行取样送检,由实验室出示配合比及其它相应指标，并报监理工程师认可。通过检验和试验符合规定要求并经有关技术负责人批准后，方可使用。对进货检验和试验不合格的产品，应立即作出不合格标识，不允许入库和投入使用，并按《不合格品的控制程序》中有关规定进行处置。2、施工放...
