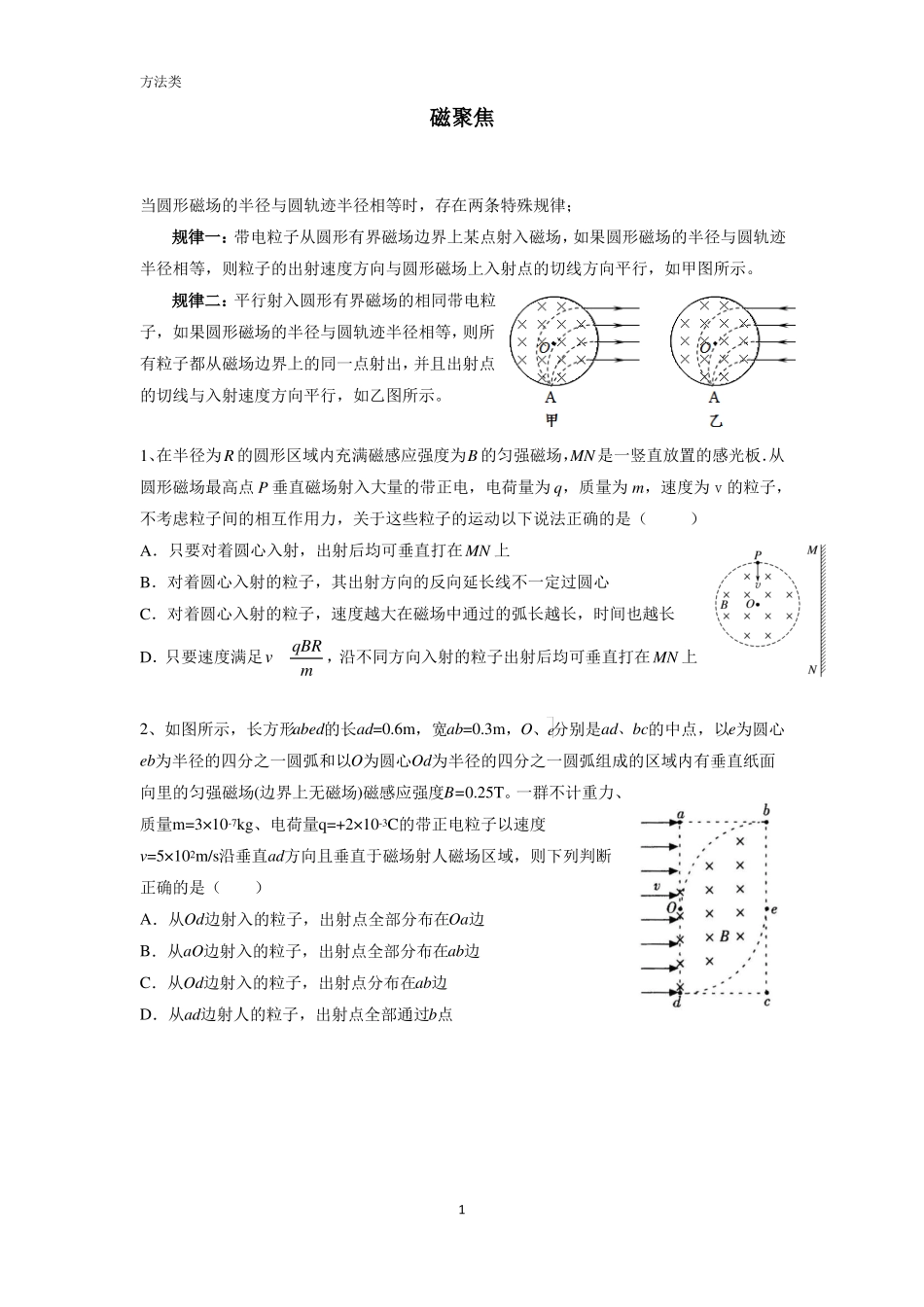

方法类磁聚焦当圆形磁场的半径与圆轨迹半径相等时，存在两条特殊规律；规律一：带电粒子从圆形有界磁场边界上某点射入磁场，如果圆形磁场的半径与圆轨迹半径相等，则粒子的出射速度方向与圆形磁场上入射点的切线方向平行，如甲图所示。规律二：平行射入圆形有界磁场的相同带电粒子，如果圆形磁场的半径与圆轨迹半径相等，则所有粒子都从磁场边界上的同一点射出，并且出射点的切线与入射速度方向平行，如乙图所示。1、在半径为R的圆形区域内充满磁感应强度为B的匀强磁场，MN是一竖直放置的感光板．从圆形磁场最高点P垂直磁场射入大量的带正电，电荷量为q，质量为m，速度为v的粒子，不考虑粒子间的相互作用力，关于这些粒子的运动以下说法正确的是（）A．只要对着圆心入射，出射后均可垂直打在MN上B．对着圆心入射的粒子，其出射方向的反向延长线不一定过圆心C．对着圆心入射的粒子，速度越大在磁场中通过的弧长越长，时间也越长D．只要速度满足v2、如图所示，长方形abed的长ad=0.6m，宽ab=0.3m，O、e分别是ad、bc的中点，以e为圆心eb为半径的四分之一圆弧和以O为圆心Od为半径的四分之一圆弧组成的区域内有垂直纸面向里的匀强磁场(边界上无磁场)磁感应强度B=0.25T。一群不计重力、10-7kg、电荷量q=+2×10-3C的带正电粒子以速度质量m=3×v=5×102m/s沿垂直ad方向且垂直于磁场射人磁场区域，则下列判断正确的是（）A．从Od边射入的粒子，出射点全部分布在Oa边B．从aO边射入的粒子，出射点全部分布在ab边C．从Od边射入的粒子，出射点分布在ab边D．从ad边射人的粒子，出射点全部通过b点1qBR，沿不同方向入射的粒子出射后均可垂直打在MN上m方法类3、在坐标系xOy内有一半径为a的圆形区域，圆心坐标为O1（a，0），圆内分布有垂直纸面向里的匀强磁场，在直线y=a的上方和直线x=2a的左侧区域内，有一沿x轴负方向的匀强电场，场强大小为E，一质量为m、电荷量为+q（q>0）的粒子以速度v从O点垂直于磁场方向射入，当入射速度方向沿x轴方向时，粒子恰好从O1点正上方的A点射出磁场，不计粒子重力，求：（1）磁感应强度B的大小；（2）粒子离开第一象限时速度方向与y轴正方向的夹角；（3）若将电场方向变为沿y轴负方向，电场强度大小不变，粒子以速度v从O点垂直于磁场方向、并与x轴正方向夹角θ=300射入第一象限，求粒子从射入磁场到最终离开磁场的总时间t。4、如图所示的直角坐标系中，从直线x=−2l0到y轴区域存在两个大小相等、方向相反的有界匀强电场，其中x轴上方的电场方向沿y轴负方向，x轴下方的电场方向沿y轴正方向。在电场左边界从A（−2l0，−l0）点到C（−2l0，0）点区域内，连续分布着电量为+q、质量为m的粒子。从某时刻起，A点到C点间的粒子依次连续以相同速度v0沿x轴正方向射入电场。从A点射入的粒子恰好从y轴上的A（0，−l0）点沿沿x轴正方向射出电场，其轨迹如图所示。不计粒子的重力及它们间的相互作用。（1）求从AC间入射的粒子穿越电场区域的时间t和匀强电场的电场强度E的大小。（2）求在A、C间还有哪些坐标位置的粒子通过电场后也能沿x轴正方向运动？（3）为便于收集沿x轴正方向射出电场的所有粒子，若以直线x=2l0上的某点为圆心的圆形磁场区域内，设计分布垂直于xOy平面向里的匀强磁场，使得沿x轴正方向射出电场的粒子经磁场偏转后，都能通过x=2l0与圆形磁场边界的一个交点。则磁场区域最小半径是多大？相应的磁感应强度B是多大？2方法类5、如图甲所示,质量m=8.0×10−25kg，电荷量q=1.6×10−15C的带正电粒子从坐标原点O处沿xOy平面射入第一象限内，且在与x方向夹角大于等于30°的范围内，粒子射入时的速度方向不同，但大小均为v0=2.0×107m/s。现在某一区域内加一垂直于xOy平面向里的匀强磁场,磁感应强度大小B=0.1T，若这些粒子穿过磁场后都能射到与y轴平行的荧光屏MN上,并且当把荧光屏MN向左移动时，屏上光斑长度和位置保持不变。(π=3.14)求：（1）粒子从y轴穿过的范围。（2）荧光屏上光斑的长度。（3）打到荧光屏MN上最高点和最低点的粒子运动的时间差。（4）画出所加磁场的最小范围（用斜线表示）。6、在xoy平面内有许多电子（质量为m、电量为e），从坐标O不断以相同速率V0沿...
