高效活性砂过滤器VIP免费

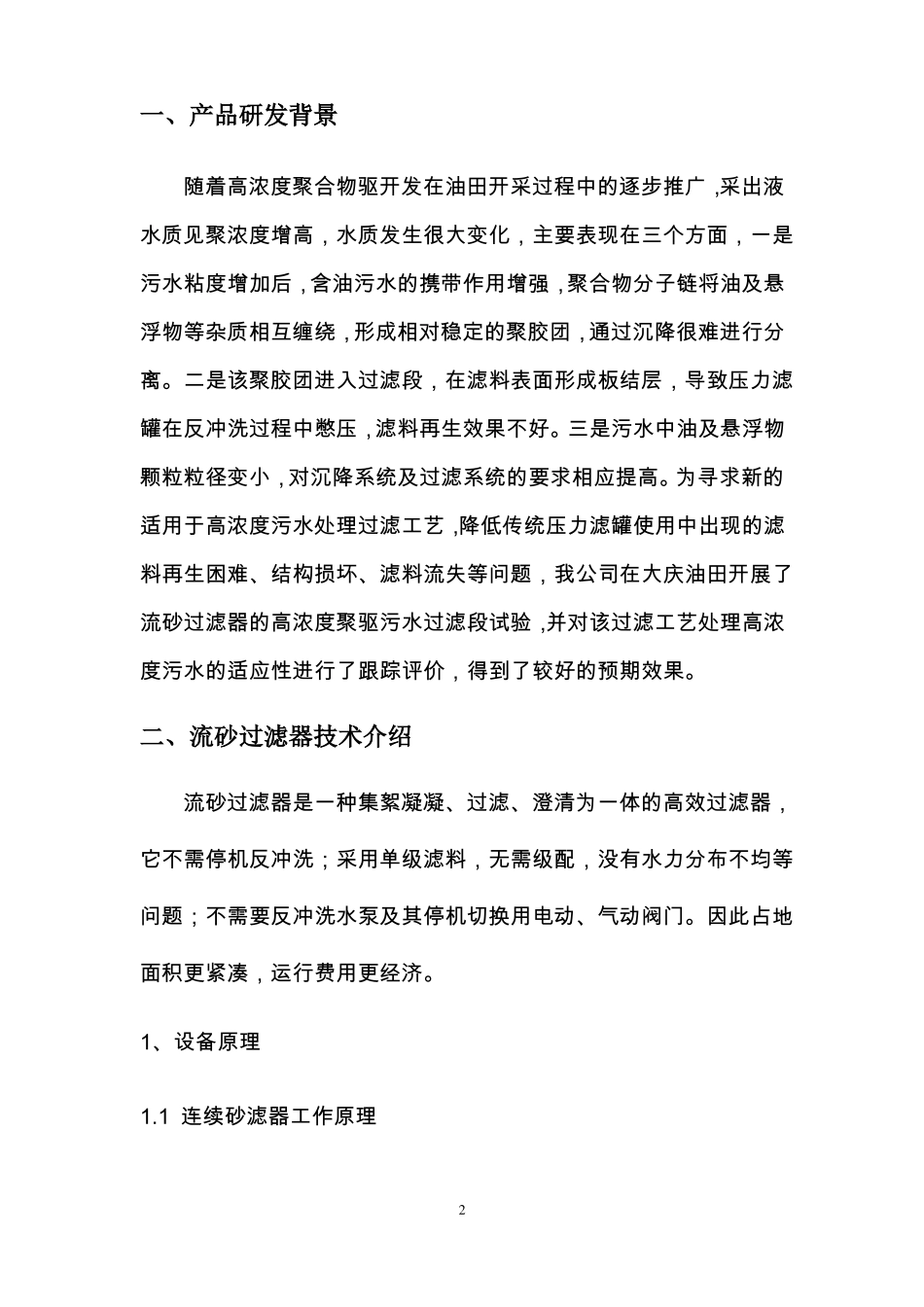

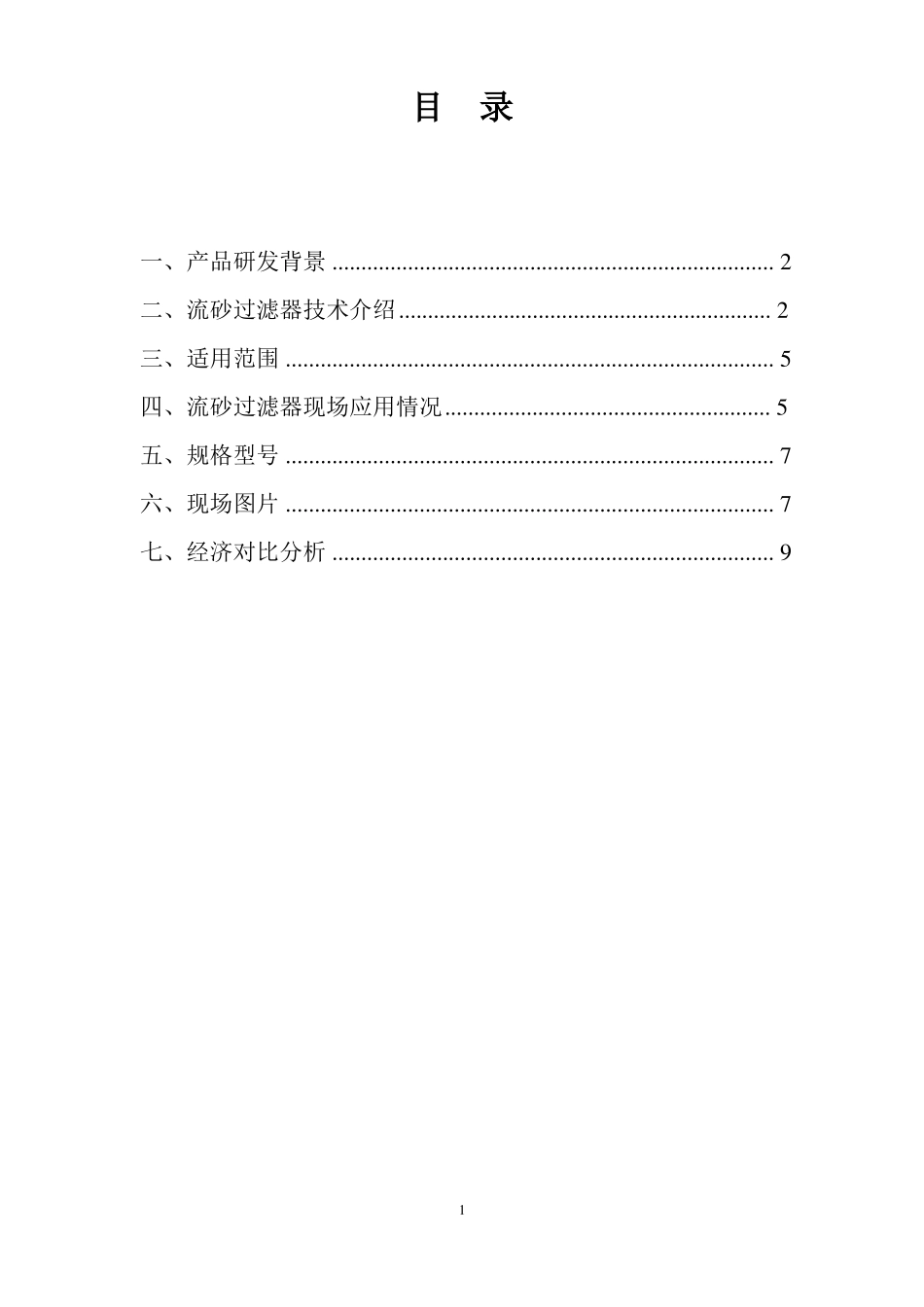

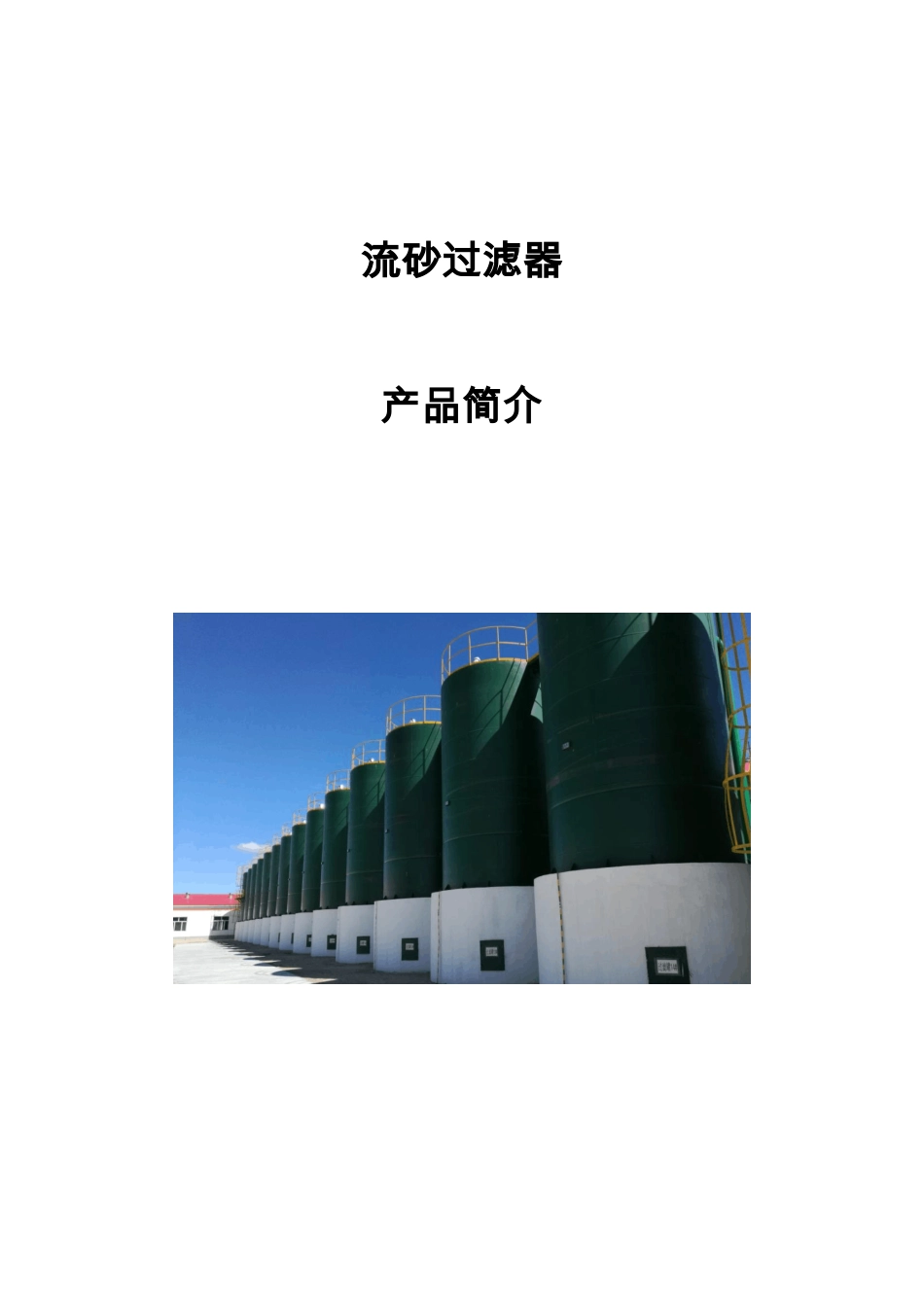

流砂过滤器产品简介目录一、产品研发背景............................................................................2二、流砂过滤器技术介绍................................................................2三、适用范围....................................................................................5四、流砂过滤器现场应用情况........................................................5五、规格型号....................................................................................7六、现场图片....................................................................................7七、经济对比分析............................................................................91一、产品研发背景随着高浓度聚合物驱开发在油田开采过程中的逐步推广，采出液水质见聚浓度增高，水质发生很大变化，主要表现在三个方面，一是污水粘度增加后，含油污水的携带作用增强，聚合物分子链将油及悬浮物等杂质相互缠绕，形成相对稳定的聚胶团，通过沉降很难进行分离。二是该聚胶团进入过滤段，在滤料表面形成板结层，导致压力滤罐在反冲洗过程中憋压，滤料再生效果不好。三是污水中油及悬浮物颗粒粒径变小，对沉降系统及过滤系统的要求相应提高。为寻求新的适用于高浓度污水处理过滤工艺，降低传统压力滤罐使用中出现的滤料再生困难、结构损坏、滤料流失等问题，我公司在大庆油田开展了流砂过滤器的高浓度聚驱污水过滤段试验，并对该过滤工艺处理高浓度污水的适应性进行了跟踪评价，得到了较好的预期效果。二、流砂过滤器技术介绍流砂过滤器是一种集絮凝凝、过滤、澄清为一体的高效过滤器，它不需停机反冲洗；采用单级滤料，无需级配，没有水力分布不均等问题；不需要反冲洗水泵及其停机切换用电动、气动阀门。因此占地面积更紧凑，运行费用更经济。1、设备原理1.1连续砂滤器工作原理21.1.1过滤过程污水通过底部进水管进入过滤器内，由进水装置均匀分布进入滤床，污水穿过滤层向上运动，滤后水通过溢流口自然流出。如图2-1。图2-1工作原理示意图1.1.2滤料清洗过程空气提升装置产生的负压把被污染的滤料从过滤器的底部提升到上部的洗砂器，被污染的滤料在洗砂器中得到清洗。清洗后的滤料回落到过滤器滤床的表面上，再次参与过滤过程。这样，就保证了滤床的清洁。洗砂污水通过排污口排放出去。2、工艺流程描述主流程：污水站内两级沉降罐出水经提升泵将污水提升至连续砂滤器内部进行过滤，滤后水自流至滤后水罐，同时洗砂污水排入污水回收池或污水回收水罐；3再生流程：空气压缩机工作产生的压缩空气经过储气罐缓冲，然后分别供给提砂器及洗砂气浮。图2-2工艺流程示意图3、技术特点1）效率高，不需停机反洗，不需反洗泵、反洗阀门及备用过滤器；2）维护费用低保养容易，除滤砂外无其他转动部件；3）一次性投资低，辅助设备少，工程量小；4）出水水质稳定、过滤效果好；5）自动化程度高，操作简便；6）单元化操作方式，占地面积小，易于改扩建。★与传统压力滤罐相比，优缺点如下：流砂过滤器1、反冲洗连续进行，出水水质稳定无波动；2、污水中的悬浮固体总是被新滤料所捕获，可以适应水质较差的污水；3、持续反冲洗，滤料呈流动状态，滤料无板结现象发生；4、无需反冲洗配套设备及水罐，反冲洗水量稳定，回收水池体积较小，对原水的水质4传统压力滤罐1、应用广泛。可以适应于油田的各种含油污水处理；2、结构简单，操作方便，易于自动控制。3、耐水量负荷冲洗。4、可以实现双层或多层滤料过滤；5、可以实现多级串联使用，无需中优点水量无冲击负荷。5、过滤压力损失小，要求过滤提升泵扬程较低，可以降低运行费用。1、滤罐高度较高，不易于滤料填装。间增加提升设备，依靠过滤提升泵的一次升压，即可实现多级过滤。1、表层过滤，滤料使用效率偏低；2、用于含聚污水及三元污水处理时，滤料易板结；3、反冲洗配套系统设备较多，工艺复杂。缺点三、适用范围流砂过滤器主要适用于油田各种含油污水，同时也广泛应用于其他水处理领域。1、饮用水处理；2、生活污...
