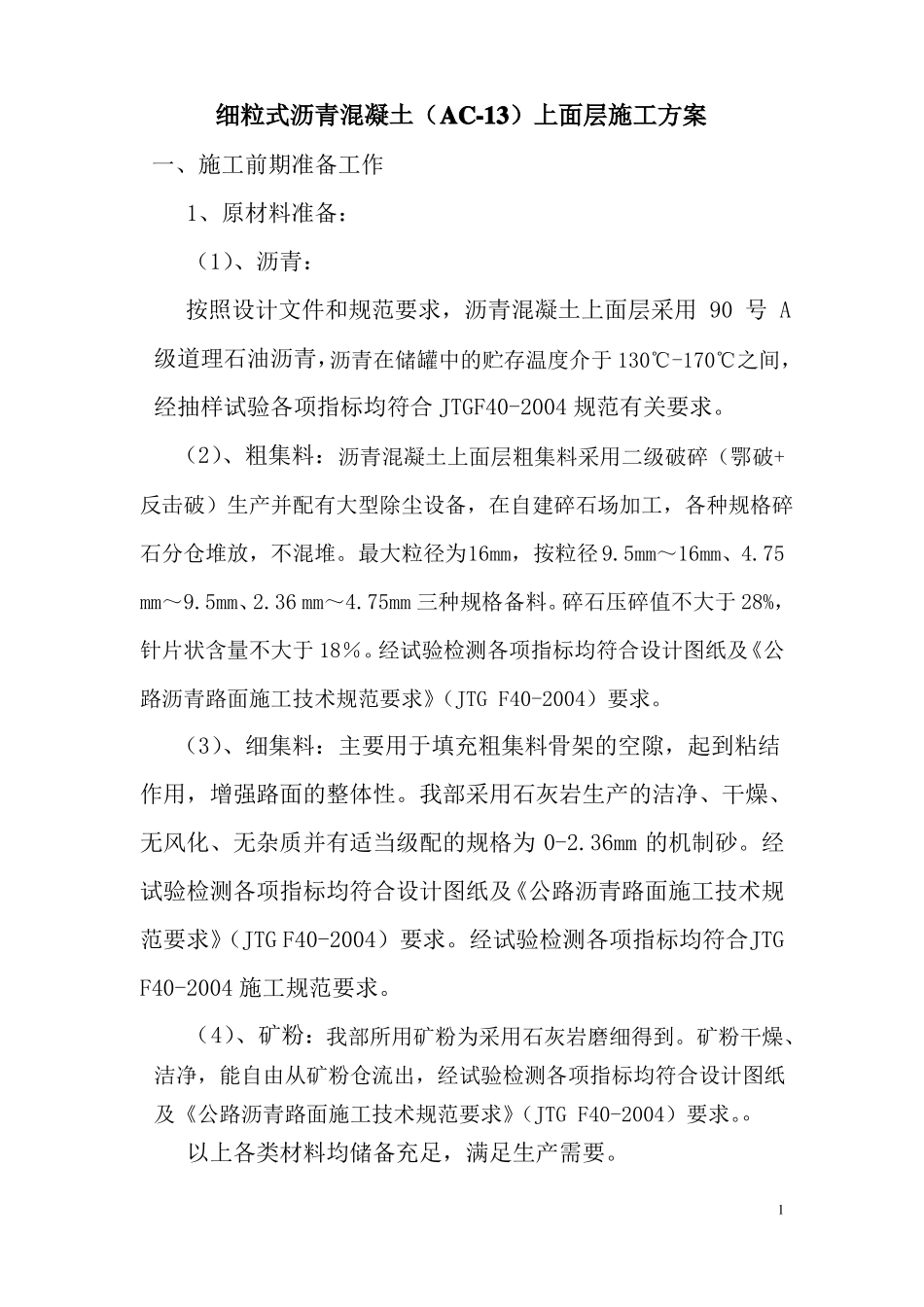

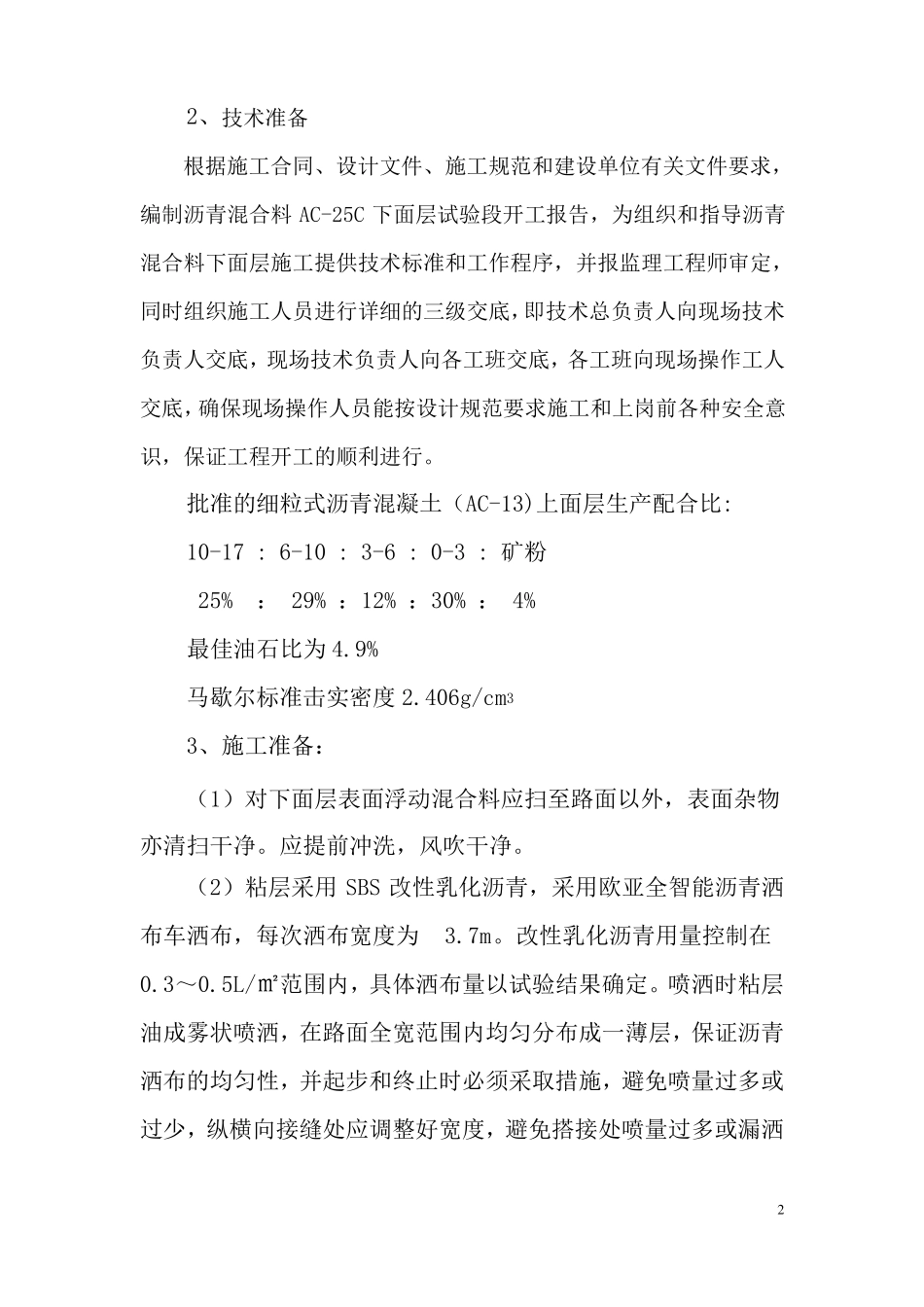

细粒式沥青混凝土（AC-13）上面层施工方案一、施工前期准备工作1、原材料准备：（1）、沥青：按照设计文件和规范要求，沥青混凝土上面层采用90号A级道理石油沥青，沥青在储罐中的贮存温度介于130℃-170℃之间，经抽样试验各项指标均符合JTGF40-2004规范有关要求。（2）、粗集料：沥青混凝土上面层粗集料采用二级破碎（鄂破+反击破）生产并配有大型除尘设备，在自建碎石场加工，各种规格碎石分仓堆放，不混堆。最大粒径为16mm，按粒径9.5mm～16mm、4.75mm～9.5mm、2.36mm～4.75mm三种规格备料。碎石压碎值不大于28%，针片状含量不大于18％。经试验检测各项指标均符合设计图纸及《公路沥青路面施工技术规范要求》（JTGF40-2004）要求。（3）、细集料：主要用于填充粗集料骨架的空隙，起到粘结作用，增强路面的整体性。我部采用石灰岩生产的洁净、干燥、无风化、无杂质并有适当级配的规格为0-2.36mm的机制砂。经试验检测各项指标均符合设计图纸及《公路沥青路面施工技术规范要求》（JTGF40-2004）要求。经试验检测各项指标均符合JTGF40-2004施工规范要求。（4）、矿粉：我部所用矿粉为采用石灰岩磨细得到。矿粉干燥、洁净，能自由从矿粉仓流出，经试验检测各项指标均符合设计图纸及《公路沥青路面施工技术规范要求》（JTGF40-2004）要求。。以上各类材料均储备充足，满足生产需要。12、技术准备根据施工合同、设计文件、施工规范和建设单位有关文件要求，编制沥青混合料AC-25C下面层试验段开工报告，为组织和指导沥青混合料下面层施工提供技术标准和工作程序，并报监理工程师审定，同时组织施工人员进行详细的三级交底，即技术总负责人向现场技术负责人交底，现场技术负责人向各工班交底，各工班向现场操作工人交底，确保现场操作人员能按设计规范要求施工和上岗前各种安全意识，保证工程开工的顺利进行。批准的细粒式沥青混凝土（AC-13)上面层生产配合比:10-17:6-10:3-6:0-3:矿粉25%：29%：12%：30%：4%最佳油石比为4.9%马歇尔标准击实密度2.406g/cm3、施工准备：（1）对下面层表面浮动混合料应扫至路面以外，表面杂物亦清扫干净。应提前冲洗，风吹干净。（2）粘层采用SBS改性乳化沥青，采用欧亚全智能沥青洒布车洒布，每次洒布宽度为3.7m。改性乳化沥青用量控制在0.3～0.5L/㎡范围内，具体洒布量以试验结果确定。喷洒时粘层油成雾状喷洒，在路面全宽范围内均匀分布成一薄层，保证沥青洒布的均匀性，并起步和终止时必须采取措施，避免喷量过多或过少，纵横向接缝处应调整好宽度，避免搭接处喷量过多或漏洒32现象，若局部喷洒过多或漏洒，采用人工适当进行清除或补洒。喷洒粘层油后，封闭交通，严禁运料车外的其他车辆和行人通行。粘层油宜提前一天洒布，待乳化沥青破乳，水分蒸发完成，紧跟着铺筑沥青层，确保粘层不受污染。二、沥青混合料面层试验段施工方案沥青混凝土AC-13面层施工工艺流程：下承层清扫机械试运转边部防护洒布透封层配合比调试洒布量检测试机拌合同步碎石封层碾压沥青混合料生产沥青混凝土批准配合比沥青混合料运输合格合格下承层验收验收沥青混合料摊铺沥青混合料抽提等试验接缝处理沥青混合料压实压实度检测路面成型检测制定改进措施3检测合格开放交通1、下承层清扫在下面层试验段施工作业前，因对下承层进行彻底清扫，采用滑移式清扫机、空气压缩机、深林灭火器、水车等工具相结合，对基层表面进行干净彻底的清理，将其表面松散材料、杂物及尘土彻底清扫干净，使表面整洁无杂物、无灰尘。并做好交通管制，严禁二次污染。2、透封层洒布透封层作为半刚性基层与沥青面层之间的重要粘结层，对保证沥青路面结构连续体系，降低结构层的拉应力非常重要。本次采用透封层一体化施工，避免了由于透层和封层分时段施工易造成的层间污染问题。透封层采用PC-2乳化沥青，碎石提前用4000型沥青混合料拌合机将2.36mm-4.75mm：4.75mm-9.5mm两种规格碎石按照1:1比例掺配并进行热除尘处理，除尘后单独存放料仓内，用于透封层洒布。采用全智能同步碎石洒布车洒布，每次洒布宽度为3.7m。乳化沥青用量总量控制在1.8～2.4L/m2范围内，一次性喷洒，以不流淌为度，具体洒布量以试验结果确...
