铝电解复习资料有答案,已排版VIP免费

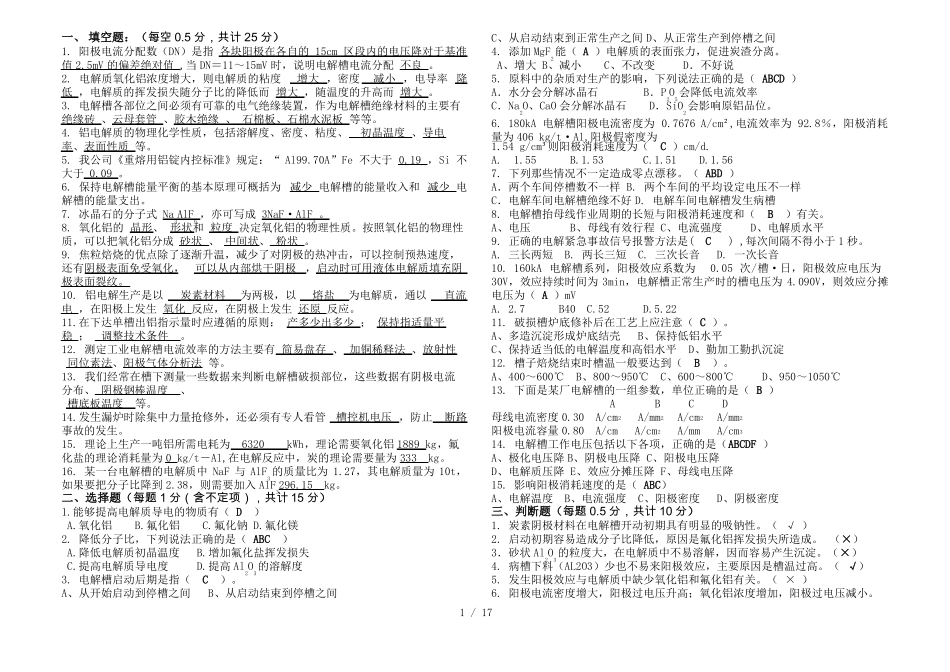

一、填空题：（每空0.5分，共计25分）1.阳极电流分配数（DN）是指各块阳极在各自的15cm区段内的电压降对于基准值2.5mV的偏差绝对值,当DN＝11～15mV时，说明电解槽电流分配不良。2.电解质氧化铝浓度增大，则电解质的粘度增大，密度减小，电导率降低，电解质的挥发损失随分子比的降低而增大，随温度的升高而增大。3.电解槽各部位之间必须有可靠的电气绝缘装置，作为电解槽绝缘材料的主要有绝缘砖、云母套管、胶木绝缘、石棉板、石棉水泥板等等。4.铝电解质的物理化学性质，包括溶解度、密度、粘度、初晶温度、导电率、表面性质等。5.我公司《重熔用铝锭内控标准》规定：“Al99.70A”Fe不大于0.19，Si不大于0.09。6.保持电解槽能量平衡的基本原理可概括为减少电解槽的能量收入和减少电解槽的能量支出。7.冰晶石的分子式Na3AlF6，亦可写成3NaF·AlF3。8.氧化铝的晶形、形状和粒度决定氧化铝的物理性质。按照氧化铝的物理性质，可以把氧化铝分成砂状、中间状、粉状。9.焦粒焙烧的优点除了逐渐升温，减少了对阴极的热冲击，可以控制预热速度，还有阴极表面免受氧化，可以从内部烘干阴极，启动时可用液体电解质填充阴极表面裂纹。10.铝电解生产是以炭素材料为两极，以熔盐为电解质，通以直流电，在阳极上发生氧化反应，在阴极上发生还原反应。11.在下达单槽出铝指示量时应遵循的原则：产多少出多少；保持指适量平稳；调整技术条件。12.测定工业电解槽电流效率的方法主要有简易盘存、加铜稀释法、放射性同位素法、阳极气体分析法等。13.我们经常在槽下测量一些数据来判断电解槽破损部位，这些数据有阴极电流分布、阴极钢棒温度、槽底板温度等。14.发生漏炉时除集中力量抢修外，还必须有专人看管槽控机电压，防止断路事故的发生。15.理论上生产一吨铝所需电耗为6320kWh，理论需要氧化铝1889kg，氟化盐的理论消耗量为0kg/t－Al,在电解反应中，炭的理论需要量为333kg。16.某一台电解槽的电解质中NaF与AlF3的质量比为1.27，其电解质量为10t，如果要把分子比降到2.38，则需要加入AlF3296.15kg。C、从启动结束到正常生产之间D、从正常生产到停槽之间4.添加MgF2能（A）电解质的表面张力，促进炭渣分离。A、增大B、减小C、不改变D．不好说5.原料中的杂质对生产的影响，下列说法正确的是（ABCD）A．水分会分解冰晶石B．P2O5会降低电流效率C．Na2O、CaO会分解冰晶石D．SiO2会影响原铝品位。6.180kA电解槽阳极电流密度为0.7676A/cm²,电流效率为92.8％，阳极消耗量为406kg/t·Al,阳极假密度为1.54g/cm³则阳极消耗速度为（C）cm/d.A.1.55B.1.53C.1.51D.1.567.下列那些情况不一定造成零点漂移。（ABD）A．两个车间停槽数不一样B.两个车间的平均设定电压不一样C．电解车间电解槽绝缘不好D.电解车间电解槽发生病槽8.电解槽抬母线作业周期的长短与阳极消耗速度和（B）有关。A、电压B、母线有效行程C、电流强度D、电解质水平9.正确的电解紧急事故信号报警方法是(C),每次间隔不得小于1秒。A.三长两短B.两长三短C.三次长音D.一次长音10.160kA电解槽系列，阳极效应系数为0.05次/槽·日，阳极效应电压为30V，效应持续时间为3min，电解槽正常生产时的槽电压为4.090V，则效应分摊电压为（A）mVA.2.7B40C.52D.5.2211.破损槽炉底修补后在工艺上应注意（C）。A、多造沉淀形成炉底结壳B、保持低铝水平C、保持适当低的电解温度和高铝水平D、勤加工勤扒沉淀12.槽子焙烧结束时槽温一般要达到（B）。A、400～600℃B、800～950℃C、600～800℃D、950～1050℃13.下面是某厂电解槽的一组参数，单位正确的是（B）ABCD2222母线电流密度0.30A/cmA/mmA/cmA/mm23阳极电流容量0.80A/cmA/cmA/mmA/cm14.电解槽工作电压包括以下各项，正确的是（ABCDF）A、极化电压降B、阴极电压降C、阳极电压降D、电解质压降E、效应分摊压降F、母线电压降15.影响阳极消耗速度的是（ABC）A、电解温度B、电流强度C、阳极密度D、阴极密度二、选择题（每题1分（含不定项），共计15分）1.能够提高电解质导电的物质有（D）A.氧化铝B.氟化铝C.氟化钠D.氟化镁2.降低分子比，下列说法正确的是（ABC）A.降低电解质初晶温度B.增加氟化盐挥发损失C.提高电解质导电...
