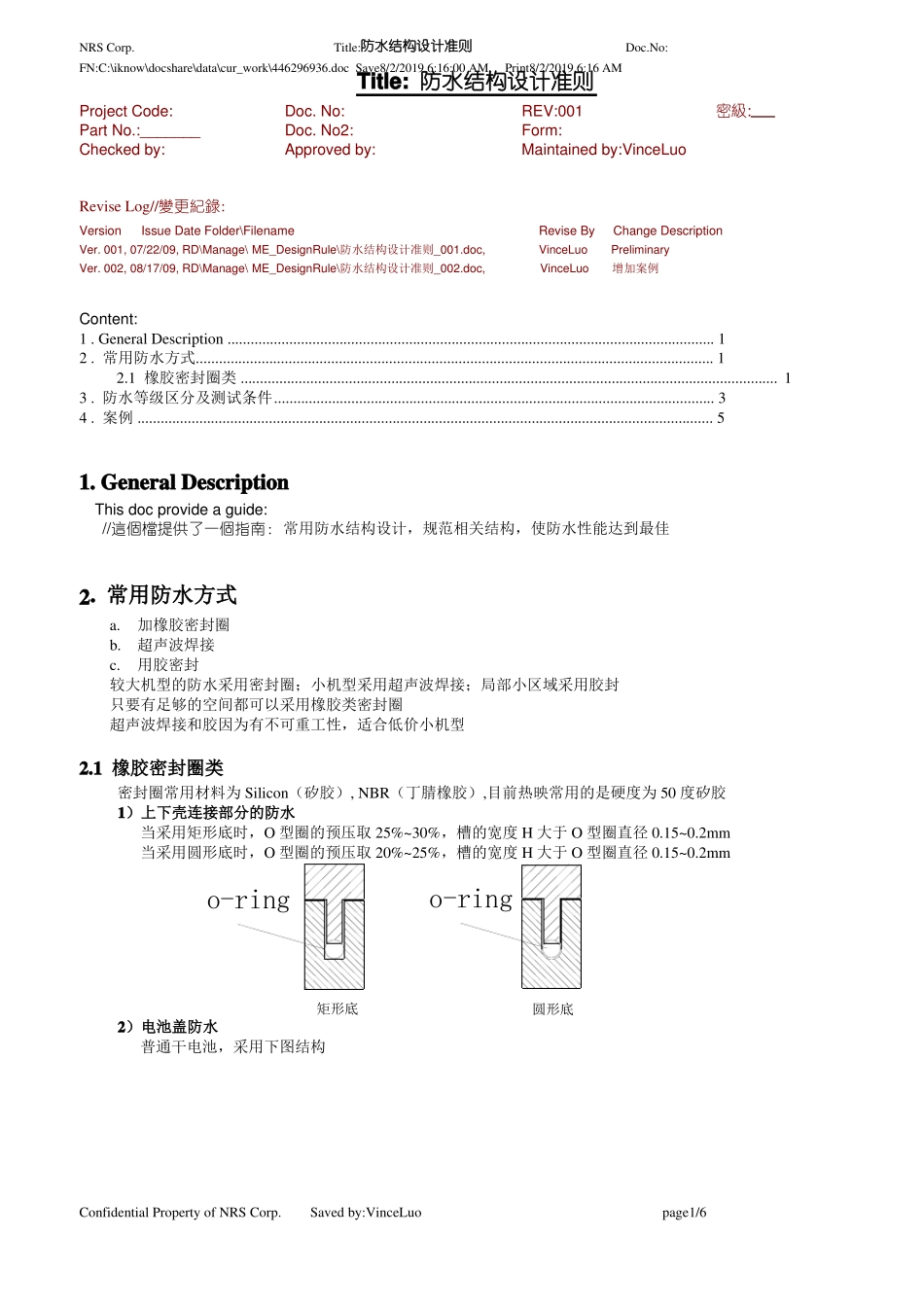

防水结构设计准则VIP免费

NRSCorp.Title:防水结构设计准则Doc.No:FN:C:\iknow\docshare\data\cur_work\446296936.docSave8/2/20196:16:00AM,Print8/2/2019,6:16AMTitle:防水结构设计准则ProjectCode:PartNo.:_______Checkedby:Doc.No:Doc.No2:Approvedby:REV:001Form:Maintainedby:VinceLuo密級:ReviseLog//變更紀錄:VersionIssueDateFolder\FilenameVer.001,07/22/09,RD\Manage\ME_DesignRule\防水结构设计准则_001.doc,Ver.002,08/17/09,RD\Manage\ME_DesignRule\防水结构设计准则_002.doc,ReviseByChangeDescriptionVinceLuoPreliminaryVinceLuo增加案例Content:1.GeneralDescription..............................................................................................................................12.常用防水方式......................................................................................................................................12.1橡胶密封圈类...........................................................................................................................................13.防水等级区分及测试条件..................................................................................................................34.案例.....................................................................................................................................................51.GeneralDescriptionThisdocprovideaguide://這個檔提供了一個指南：常用防水结构设计，规范相关结构，使防水性能达到最佳2.常用防水方式a.加橡胶密封圈b.超声波焊接c.用胶密封较大机型的防水采用密封圈；小机型采用超声波焊接；局部小区域采用胶封只要有足够的空间都可以采用橡胶类密封圈超声波焊接和胶因为有不可重工性，适合低价小机型2.1橡胶密封圈类密封圈常用材料为Silicon（矽胶）,NBR（丁腈橡胶）,目前热映常用的是硬度为50度矽胶1）上下壳连接部分的防水当采用矩形底时，O型圈的预压取25%~30%，槽的宽度H大于O型圈直径0.15~0.2mm当采用圆形底时，O型圈的预压取20%~25%，槽的宽度H大于O型圈直径0.15~0.2mmo-ringo-ring矩形底2）电池盖防水普通干电池，采用下图结构圆形底ConfidentialPropertyofNRSCorp.Savedby:VinceLuopage1/6NRSCorp.Title:防水结构设计准则Doc.No:FN:C:\iknow\docshare\data\cur_work\446296936.docSave8/2/20196:16:00AM,Print8/2/2019,6:16AMplaceo-ringo-ringinsertbrassnut钮扣电池，当空间足够时建议首选左图结构，右图为次选rearcoverrearcovero-ringo-ringBatteryCover3）按键防水塑胶按键按键组合(标准品)塑胶外壳BatteryCover按键组合结构(标准品)Switch*此按键一般能达到IP46防护等级，当产品空间较小且外露无其他防护时建议采用此按键ConfidentialPropertyofNRSCorp.Savedby:VinceLuopage2/6NRSCorp.Title:防水结构设计准则Doc.No:FN:C:\iknow\docshare\data\cur_work\446296936.docSave8/2/20196:16:00AM,Print8/2/2019,6:16AMplasticcoversiliconrubberbuttonpcbandplasticmuststrongenoughtoensureitwillnotbendPCB*当产品内部空间足够时可适当采用上图结构，直接将硅胶按键用PCB打螺丝固定在塑胶壳上注意：做这种结构时，螺丝柱的间距要均匀，由于塑胶见、按键、PCB受力后弹性变形较大，要尽量保证塑胶和线路板的结构刚性,使弹性变化尽量反应在按键上，塑胶壁厚不宜薄,螺丝柱要有加强骨，固定线路板的螺丝柱数量要足够多，线路板厚度应在1.6mm以上，必要时可在线路板和按键中加垫一块钢板。4）引出线部分的防水某些电器元件引出线要另外加工后在跟线路板联接，这样的结构可采用箱式结构，既将需防水的各部分组件分别组装,再用外罩将几部分包在一起。frontcovercrusto-ringIntheareainjectiongluewatertostopwaterwirebackcoverassemblyconnectwithscrewinjectiongluewateroutputwirefrontcovercrustspongeo-ringbackcover3.防水等级区分及测试条件（1）IPX1方法名称：垂直滴水试验试验设备：滴...
