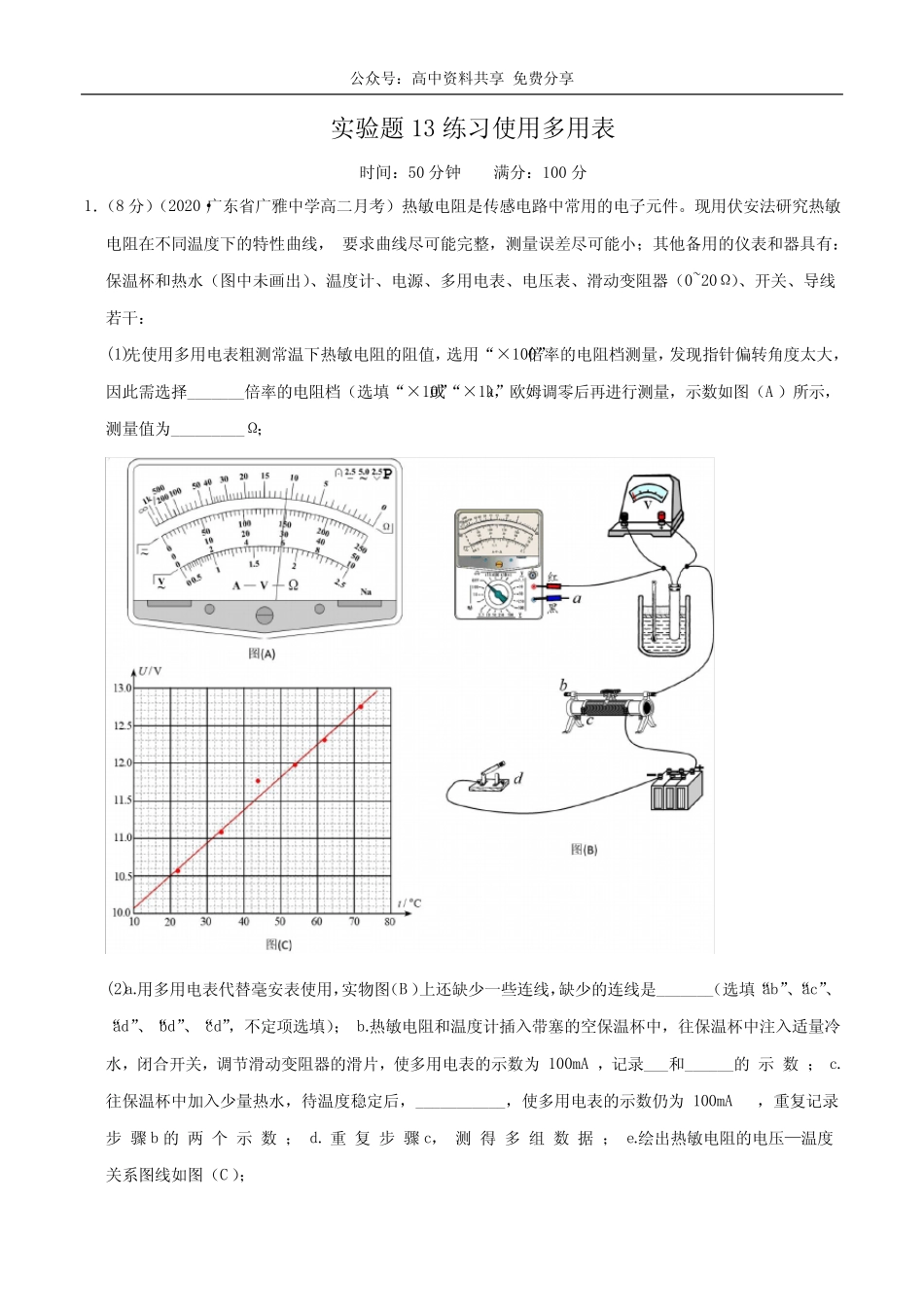

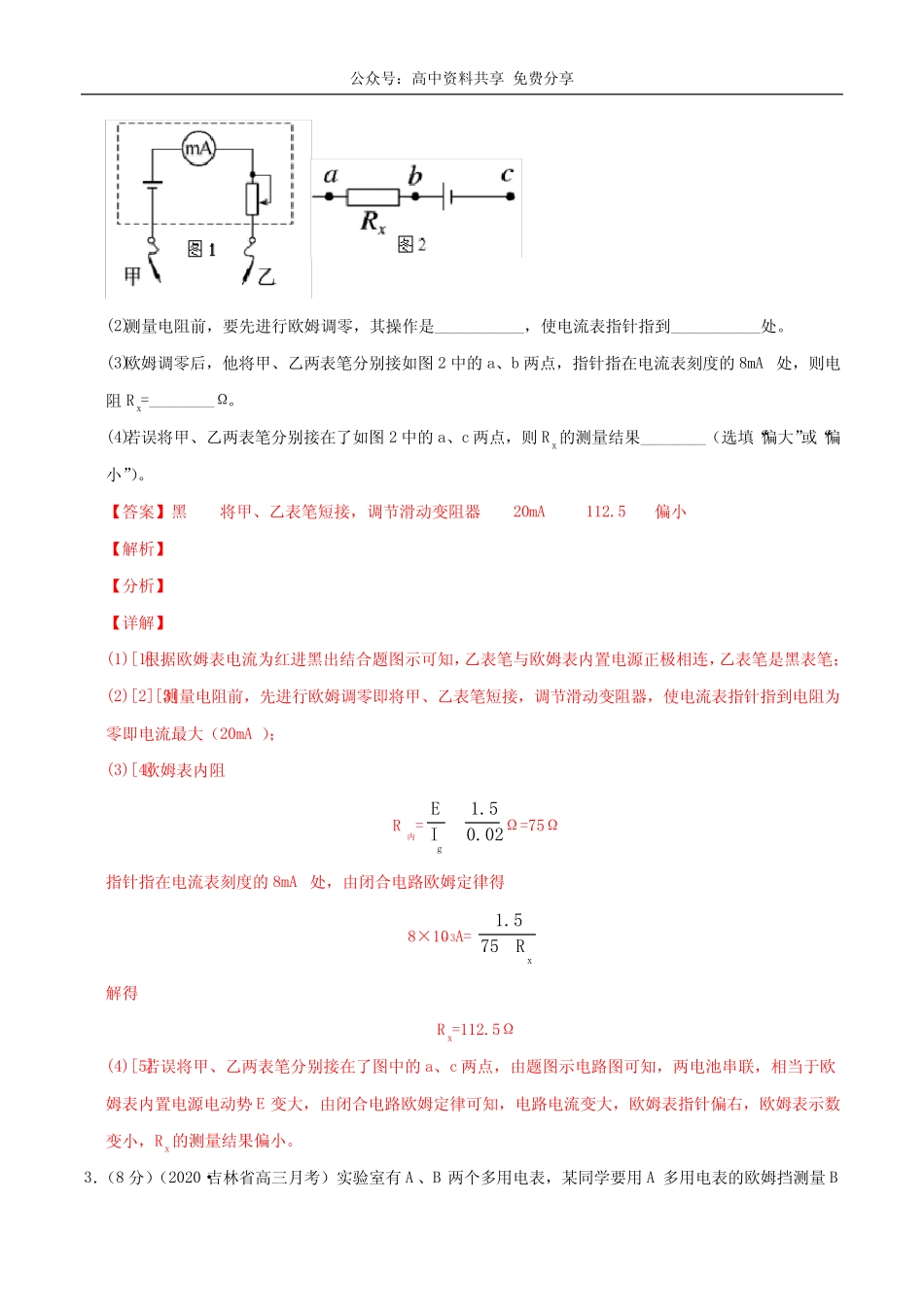

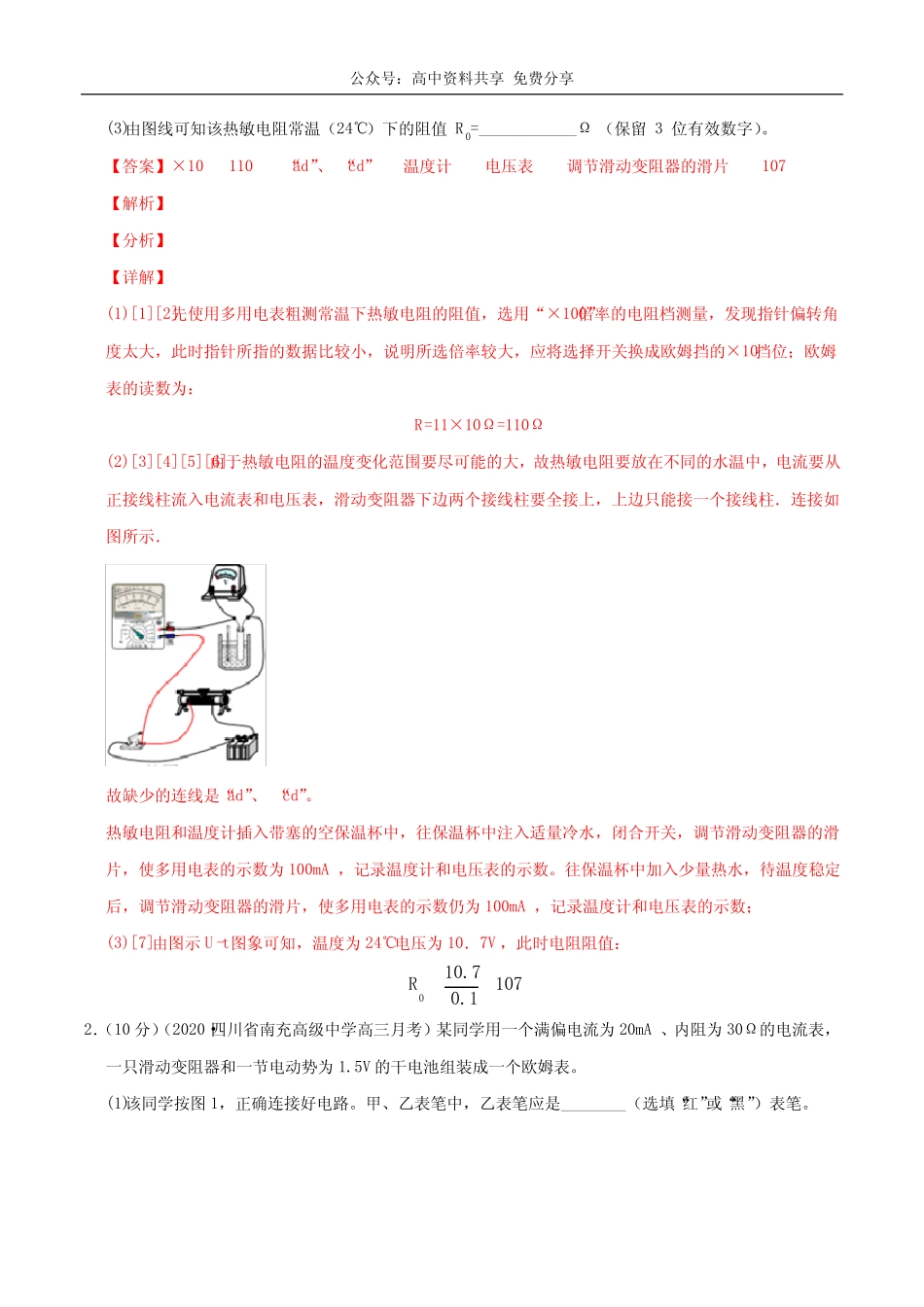

公众号：高中资料共享免费分享实验题13练习使用多用表时间：50分钟满分：100分1．（8分）（2020·广东省广雅中学高二月考）热敏电阻是传感电路中常用的电子元件。现用伏安法研究热敏电阻在不同温度下的特性曲线，要求曲线尽可能完整，测量误差尽可能小；其他备用的仪表和器具有：保温杯和热水（图中未画出）、温度计、电源、多用电表、电压表、滑动变阻器（0~20Ω）、开关、导线若干：(1)先使用多用电表粗测常温下热敏电阻的阻值，选用“×100”倍率的电阻档测量，发现指针偏转角度太大，因此需选择_______倍率的电阻档（选填“×10”或“×1k”），欧姆调零后再进行测量，示数如图（A）所示，测量值为_________Ω；(2)a.用多用电表代替毫安表使用，实物图（B）上还缺少一些连线，缺少的连线是_______（选填“ab”、“ac”、“ad”、“bd”、“cd”，不定项选填）；b.热敏电阻和温度计插入带塞的空保温杯中，往保温杯中注入适量冷水，闭合开关，调节滑动变阻器的滑片，使多用电表的示数为100mA，记录___和______的示数；c.往保温杯中加入少量热水，待温度稳定后，___________，使多用电表的示数仍为100mA，重复记录步骤b的两个示数；d.重复步骤c，测得多组数据；e.绘出热敏电阻的电压—温度关系图线如图（C）；公众号：高中资料共享免费分享(3)由图线可知该热敏电阻常温（24℃）下的阻值R0=____________Ω（保留3位有效数字）。【答案】×10110“ad”、“cd”温度计电压表调节滑动变阻器的滑片107【解析】【分析】【详解】(1)[1][2]先使用多用电表粗测常温下热敏电阻的阻值，选用“×100”倍率的电阻档测量，发现指针偏转角度太大，此时指针所指的数据比较小，说明所选倍率较大，应将选择开关换成欧姆挡的×10挡位；欧姆表的读数为：R=11×10Ω=110Ω(2)[3][4][5][6]由于热敏电阻的温度变化范围要尽可能的大，故热敏电阻要放在不同的水温中，电流要从正接线柱流入电流表和电压表，滑动变阻器下边两个接线柱要全接上，上边只能接一个接线柱．连接如图所示．故缺少的连线是“ad”、“cd”。热敏电阻和温度计插入带塞的空保温杯中，往保温杯中注入适量冷水，闭合开关，调节滑动变阻器的滑片，使多用电表的示数为100mA，记录温度计和电压表的示数。往保温杯中加入少量热水，待温度稳定后，调节滑动变阻器的滑片，使多用电表的示数仍为100mA，记录温度计和电压表的示数；(3)[7]由图示U-t图象可知，温度为24℃电压为10．7V，此时电阻阻值：010.71070.1R2．（10分）（2020·四川省南充高级中学高三月考）某同学用一个满偏电流为20mA、内阻为30Ω的电流表，一只滑动变阻器和一节电动势为1.5V的干电池组装成一个欧姆表。(1)该同学按图1，正确连接好电路。甲、乙表笔中，乙表笔应是________（选填“红”或“黑”）表笔。公众号：高中资料共享免费分享(2)测量电阻前，要先进行欧姆调零，其操作是___________，使电流表指针指到___________处。(3)欧姆调零后，他将甲、乙两表笔分别接如图2中的a、b两点，指针指在电流表刻度的8mA处，则电阻Rx=________Ω。(4)若误将甲、乙两表笔分别接在了如图2中的a、c两点，则Rx的测量结果________（选填“偏大”或“偏小”）。【答案】黑将甲、乙表笔短接，调节滑动变阻器20mA112.5偏小【解析】【分析】【详解】(1)[1]根据欧姆表电流为红进黑出结合题图示可知，乙表笔与欧姆表内置电源正极相连，乙表笔是黑表笔；(2)[2][3]测量电阻前，先进行欧姆调零即将甲、乙表笔短接，调节滑动变阻器，使电流表指针指到电阻为零即电流最大（20mA）；(3)[4]欧姆表内阻R内=g1.50.02EIΩ=75Ω指针指在电流表刻度的8mA处，由闭合电路欧姆定律得8×10－3A=1.575xR解得Rx=112.5Ω(4)[5]若误将甲、乙两表笔分别接在了图中的a、c两点，由题图示电路图可知，两电池串联，相当于欧姆表内置电源电动势E变大，由闭合电路欧姆定律可知，电路电流变大，欧姆表指针偏右，欧姆表示数变小，Rx的测量结果偏小。3．（8分）（2020·吉林省高三月考）实验室有A、B两个多用电表，某同学要用A多用电表的欧姆挡测量B公众号：高中资料共享免费分享多用电表电压挡的内阻：(1)在使用多用电...
