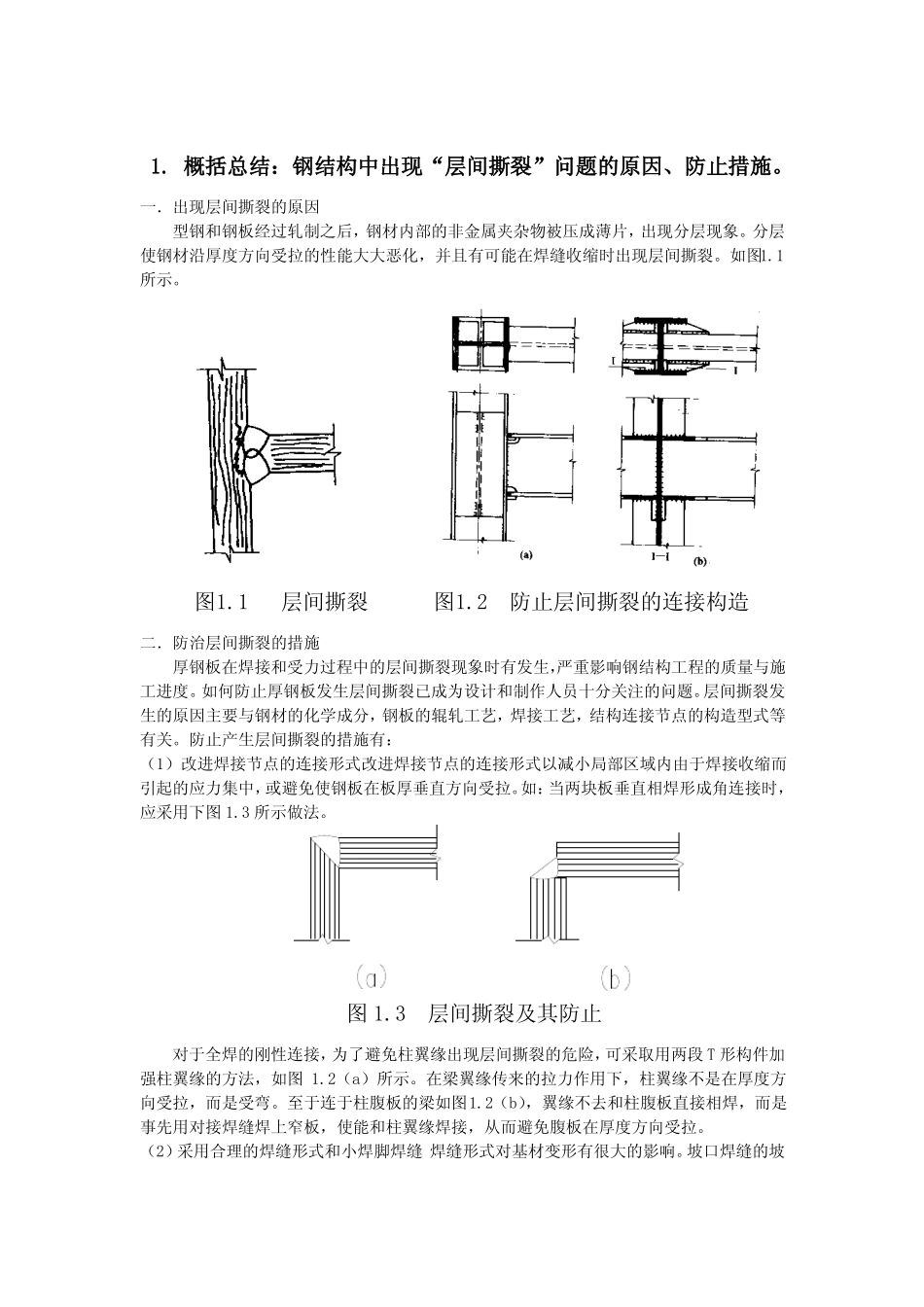

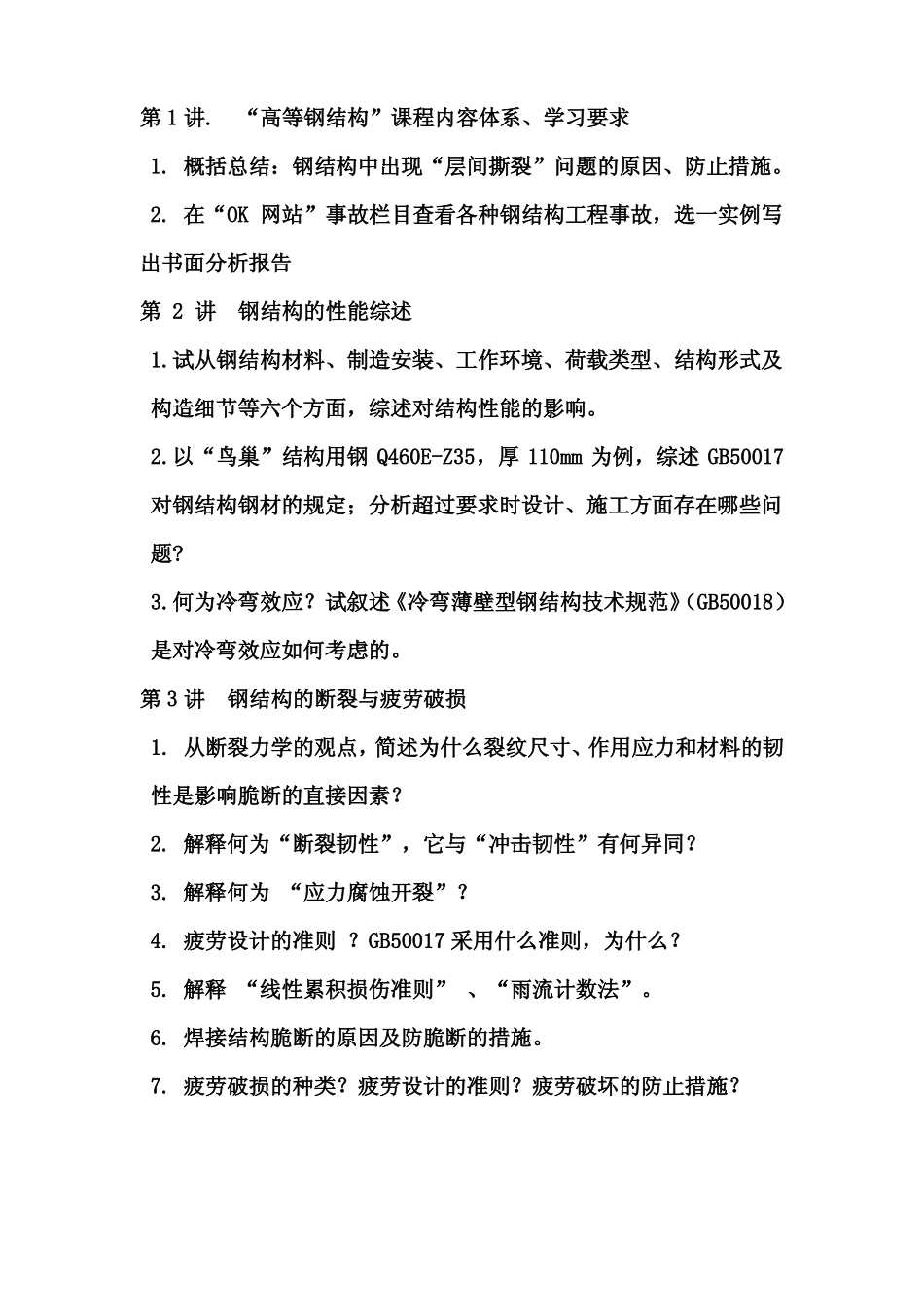

第1讲.“高等钢结构”课程内容体系、学习要求1.概括总结：钢结构中出现“层间撕裂”问题的原因、防止措施。2.在“OK网站”事故栏目查看各种钢结构工程事故，选一实例写出书面分析报告第2讲钢结构的性能综述1.试从钢结构材料、制造安装、工作环境、荷载类型、结构形式及构造细节等六个方面，综述对结构性能的影响。2.以“鸟巢”结构用钢Q460E-Z35，厚110mm为例，综述GB50017对钢结构钢材的规定；分析超过要求时设计、施工方面存在哪些问题?3.何为冷弯效应？试叙述《冷弯薄壁型钢结构技术规范》（GB50018）是对冷弯效应如何考虑的。第3讲钢结构的断裂与疲劳破损1.从断裂力学的观点，简述为什么裂纹尺寸、作用应力和材料的韧性是影响脆断的直接因素？2.解释何为“断裂韧性”，它与“冲击韧性”有何异同？3.解释何为“应力腐蚀开裂”？4.疲劳设计的准则？GB50017采用什么准则，为什么？5.解释“线性累积损伤准则”、“雨流计数法”。6.焊接结构脆断的原因及防脆断的措施。7.疲劳破损的种类？疲劳设计的准则？疲劳破坏的防止措施？第4讲基本构件——拉杆、轴压杆、梁1.综述“剪切滞后”的现象和原因？2.分析归纳钢结构中半刚性连接问题，“工程绞”问题？3.归纳总结钢结构的稳定问题？4.分析总结Q235做腹板，Q420做翼缘的混用梁的受力性能？第五讲压弯构件和框架1.分析归纳“摇摆柱”的受力特点，以及对整体结构受力性质的影响？2.简述钢框架的“高等理论分析思路与方法”1.概括总结：钢结构中出现“层间撕裂”问题的原因、防止措施。一．出现层间撕裂的原因型钢和钢板经过轧制之后，钢材内部的非金属夹杂物被压成薄片，出现分层现象。分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂。如图1.1所示。图1.1层间撕裂图1.2防止层间撕裂的连接构造二．防治层间撕裂的措施厚钢板在焊接和受力过程中的层间撕裂现象时有发生，严重影响钢结构工程的质量与施工进度。如何防止厚钢板发生层间撕裂已成为设计和制作人员十分关注的问题。层间撕裂发生的原因主要与钢材的化学成分，钢板的辊轧工艺，焊接工艺，结构连接节点的构造型式等有关。防止产生层间撕裂的措施有：（1）改进焊接节点的连接形式改进焊接节点的连接形式以减小局部区域内由于焊接收缩而引起的应力集中，或避免使钢板在板厚垂直方向受拉。如：当两块板垂直相焊形成角连接时，应采用下图1.3所示做法。图1.3层间撕裂及其防止对于全焊的刚性连接，为了避免柱翼缘出现层间撕裂的危险，可采取用两段T形构件加强柱翼缘的方法，如图1.2（a）所示。在梁翼缘传来的拉力作用下，柱翼缘不是在厚度方向受拉，而是受弯。至于连于柱腹板的梁如图1.2（b），翼缘不去和柱腹板直接相焊，而是事先用对接焊缝焊上窄板，使能和柱翼缘焊接，从而避免腹板在厚度方向受拉。（2）采用合理的焊缝形式和小焊脚焊缝焊缝形式对基材变形有很大的影响。坡口焊缝的坡口越大，焊缝表面积也越大，将增加收缩应力。焊缝的尺寸对基材变形也有很大的影响，不要随意增加焊缝尺寸。如果认为焊缝尺寸越大，节点强度就越高，因而设计出远高于实际需要的焊缝形式和尺寸，将会增加焊缝的收缩变形。（3）选择屈服强度低的焊条只要能满足受力要求，应尽可能选择屈服强度低的焊条。这样会使得基材应力达到屈服点时，焊缝金属内的应力还大大低于屈服应力，因此，所有的变形都被迫发生在基材里。施工方面问题：厚钢板施工时关键是防止由于焊接而产生的裂纹和减少变形，因此，应对该钢种的焊接考虑采取措施以降低其冷裂倾向。应主要考虑以下几点：（1）选用合理的坡口形式，如尽量选用双U形或X形坡口，如果只能单面焊接，应在保证焊透的前提下，采用小角度、窄间隙坡口，以减小焊接收缩量、提高工作效率，降低焊接残余应力。（2）合理的预热及层间温度。（3）后热及保温处理。2.选一钢结构工程事故实例，写出书面分析报告山东兖州一门式刚架厂房在安装时倒塌根据现场照片，大致可描述出工程的一些情况：1.边柱及中柱均为柱底铰接，地脚螺栓4颗；2.连续两跨；3.刚架平面外有钢管作为刚性系杆。事故原因分析1.施工中最大的问题就是忽视了柱的稳定性。CECS10...
