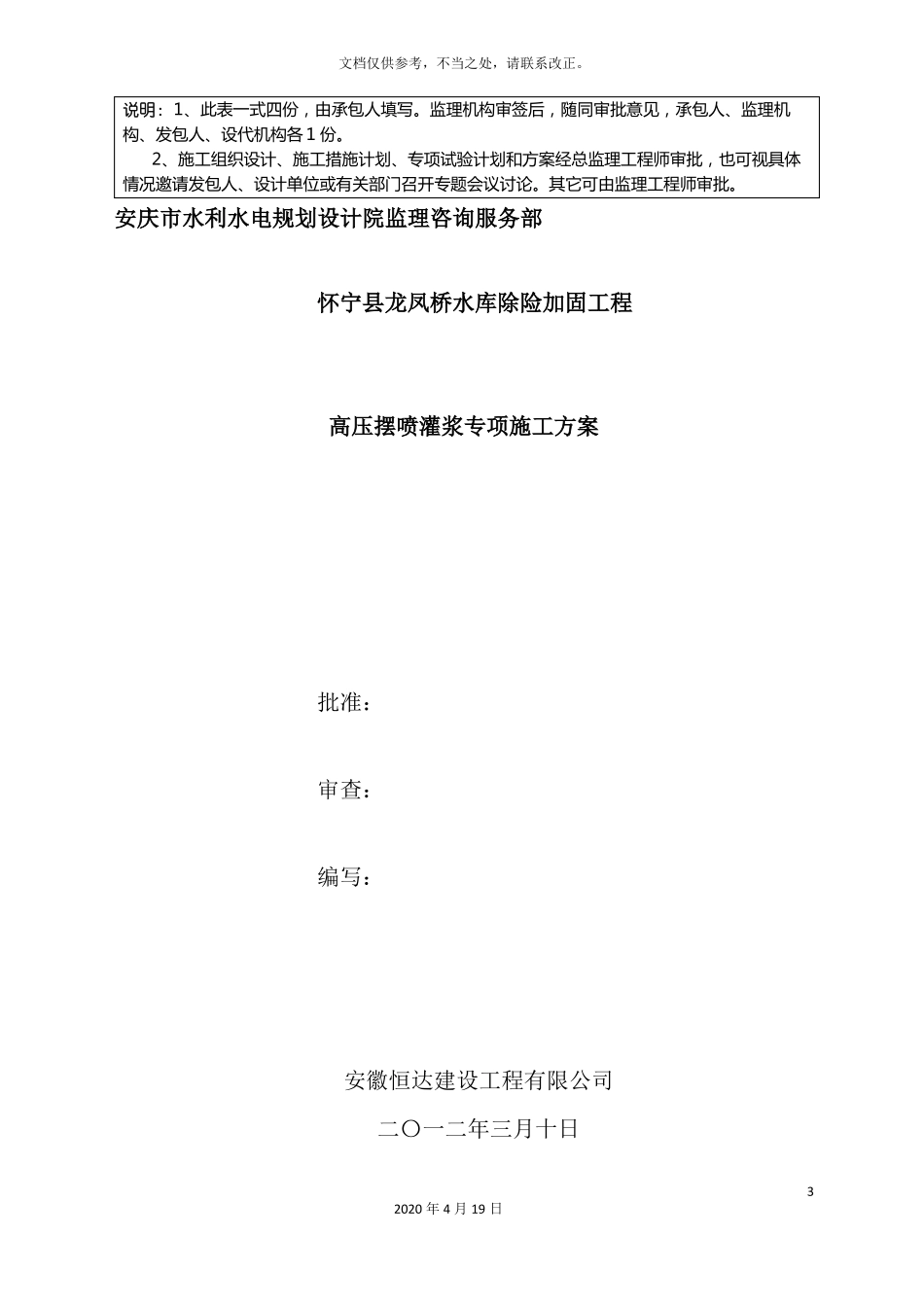

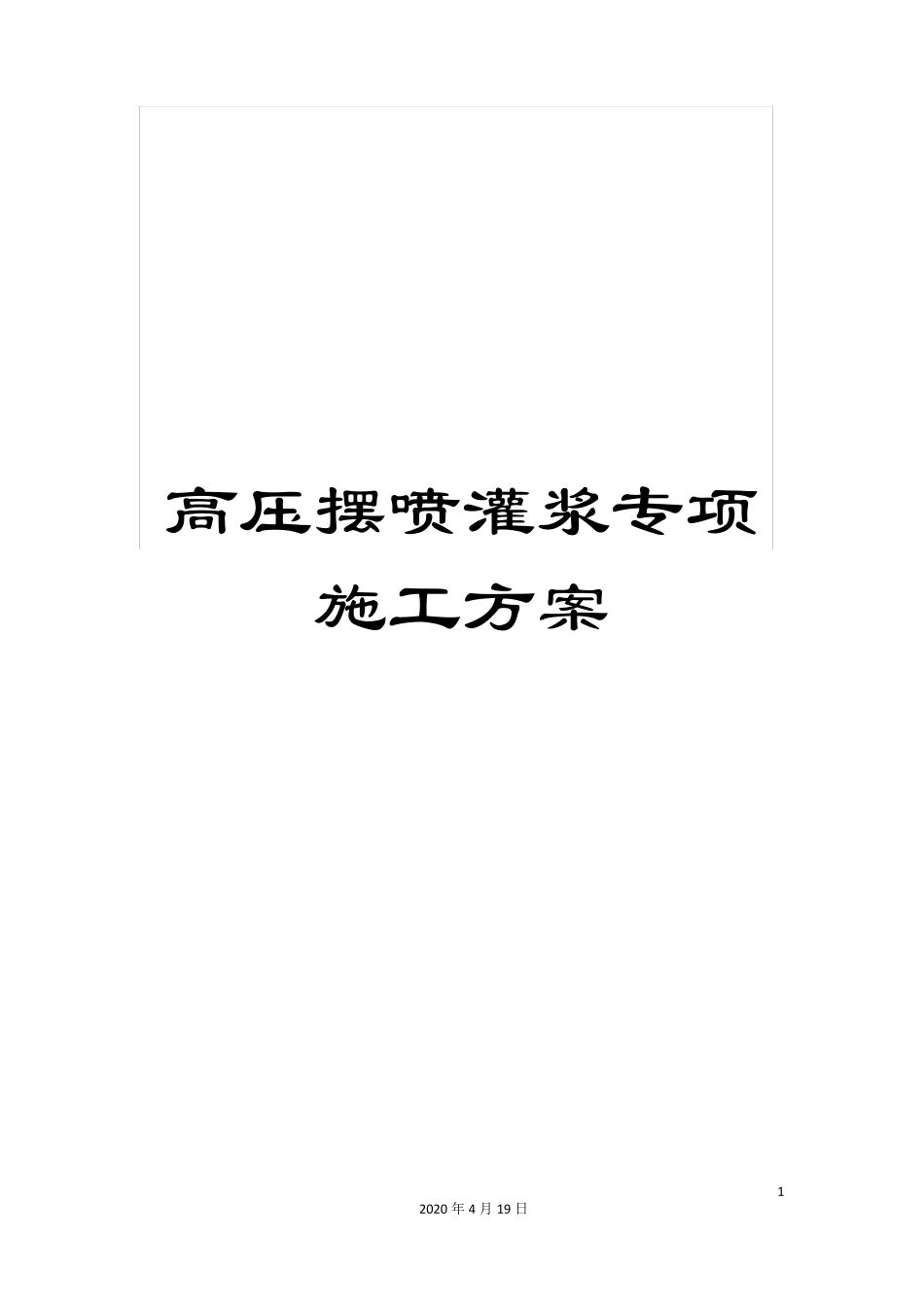

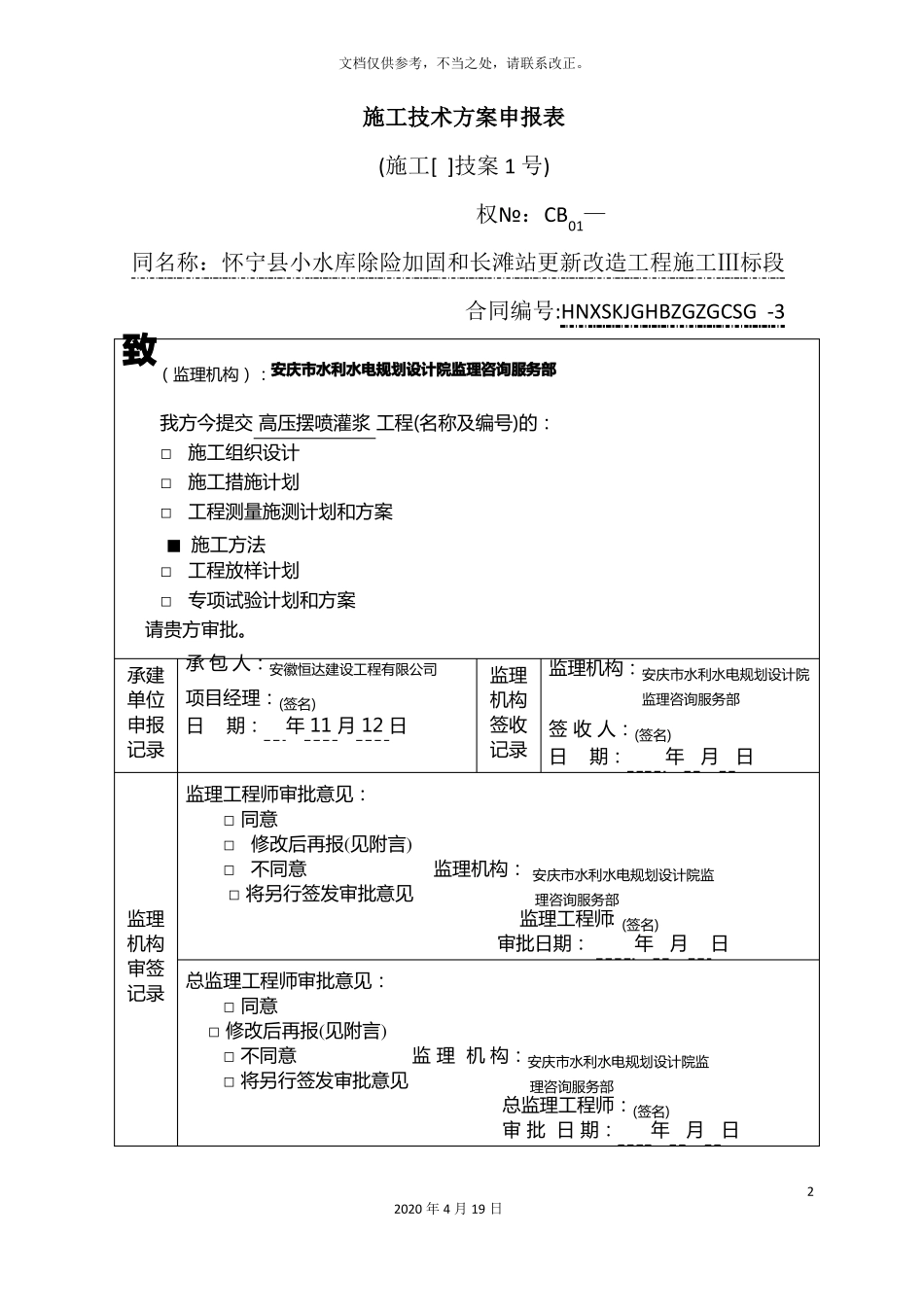

高压摆喷灌浆专项施工方案2020年4月19日1文档仅供参考，不当之处，请联系改正。施工技术方案申报表(施工[]技案1号)权№：CB01—同名称：怀宁县小水库除险加固和长滩站更新改造工程施工Ⅲ标段合同编号:HNXSKJGHBZGZGCSG-3致（监理机构）：安庆市水利水电规划设计院监理咨询服务部我方今提交高压摆喷灌浆工程(名称及编号)的：□施工组织设计□施工措施计划□工程测量施测计划和方案■施工方法□工程放样计划□专项试验计划和方案请贵方审批。承包人：安徽恒达建设工程有限公司承建单位项目经理：(签名)申报日期：年11月12日记录监理监理机构：安庆市水利水电规划设计院监理咨询服务部机构签收签收人：(签名)记录日期：年月日监理机构审签总监理工程师审批意见：记录□同意□修改后再报(见附言)□不同意监理机构：安庆市水利水电规划设计院监□将另行签发审批意见理咨询服务部总监理工程师：(签名)审批日期：年月日22020年4月19日监理工程师审批意见：□同意□修改后再报(见附言)□不同意监理机构：安庆市水利水电规划设计院监□将另行签发审批意见理咨询服务部监理工程师：(签名)审批日期：年月日文档仅供参考，不当之处，请联系改正。说明：1、此表一式四份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各1份。2、施工组织设计、施工措施计划、专项试验计划和方案经总监理工程师审批，也可视具体情况邀请发包人、设计单位或有关部门召开专题会议讨论。其它可由监理工程师审批。安庆市水利水电规划设计院监理咨询服务部怀宁县龙凤桥水库除险加固工程高压摆喷灌浆专项施工方案批准：审查：编写：安徽恒达建设工程有限公司二〇一二年三月十日2020年4月19日3文档仅供参考，不当之处，请联系改正。高压摆喷灌浆工程一、施工要求1、高压喷射注浆的施工场地应平整、稳固，凡遇有低洼、表土松散紧临边坡的区域，应采用回填、夯实、加固和边坡坡脚保护措施。2、在喷射灌浆施工前，应按施工图规定的喷射灌浆方法进行施工机械设备试运行。3、施工场地布置应进行全面规划，开挖排浆沟和集浆池，作好冒浆排放措施和环境保护措施。4、高压喷射灌浆采用三重管法。二、材料选择高压喷射浆液采用P.O42.5级水泥拌制，细度要求经过80um方孔筛的筛余量不大于5%。拌和用水采用水库水，拌浆水温度不得高于40℃。若要减缓水泥浆液沉淀速度，可在硅酸盐水泥中添加3%水泥重量的膨润土和3%膨润土重量的碳酸钠，膨润土的细度应为200目。三、高压喷射灌浆试验1、采用三重管法喷射灌浆的水灰比为1:1。浆液存放时间：当环境42020年4月19日文档仅供参考，不当之处，请联系改正。气温10℃以下时，不超过5h；当环境气温10℃以上时，不超过3h；当存放时间超过有效时间时，应按监理指示，降低标号使用或按废浆处理。2、在现场高压喷射灌浆作业开始前，应按施工图要求和监理指示，选择地质条件具有代表性的区段，并按选定的配合比进行高压喷射灌浆的板墙成墙工艺试验，以选定孔距以及喷射流量、压力、摆速和提升速度等工艺参数。成墙试验计划选择Ⅰ序孔2个、Ⅱ序孔2个，1#孔与2#孔之间孔距为1m，2#孔与3#孔之间孔距为1.2m，3#孔与4#孔之间孔距为1.4m，墙孔深4.0m。如下图：高喷灌浆试验墙平面布置示意图根据工程地质资料和以往施工经验拟定试验参数如下表高压摆喷灌浆试验参数表编号1234项目名称高压水压力高压水流量压缩空气压力压缩空气流量参数35~40MPa70~75L/min0.6~0.7MPa50~60m3/h2020年4月19日备注泵压5
