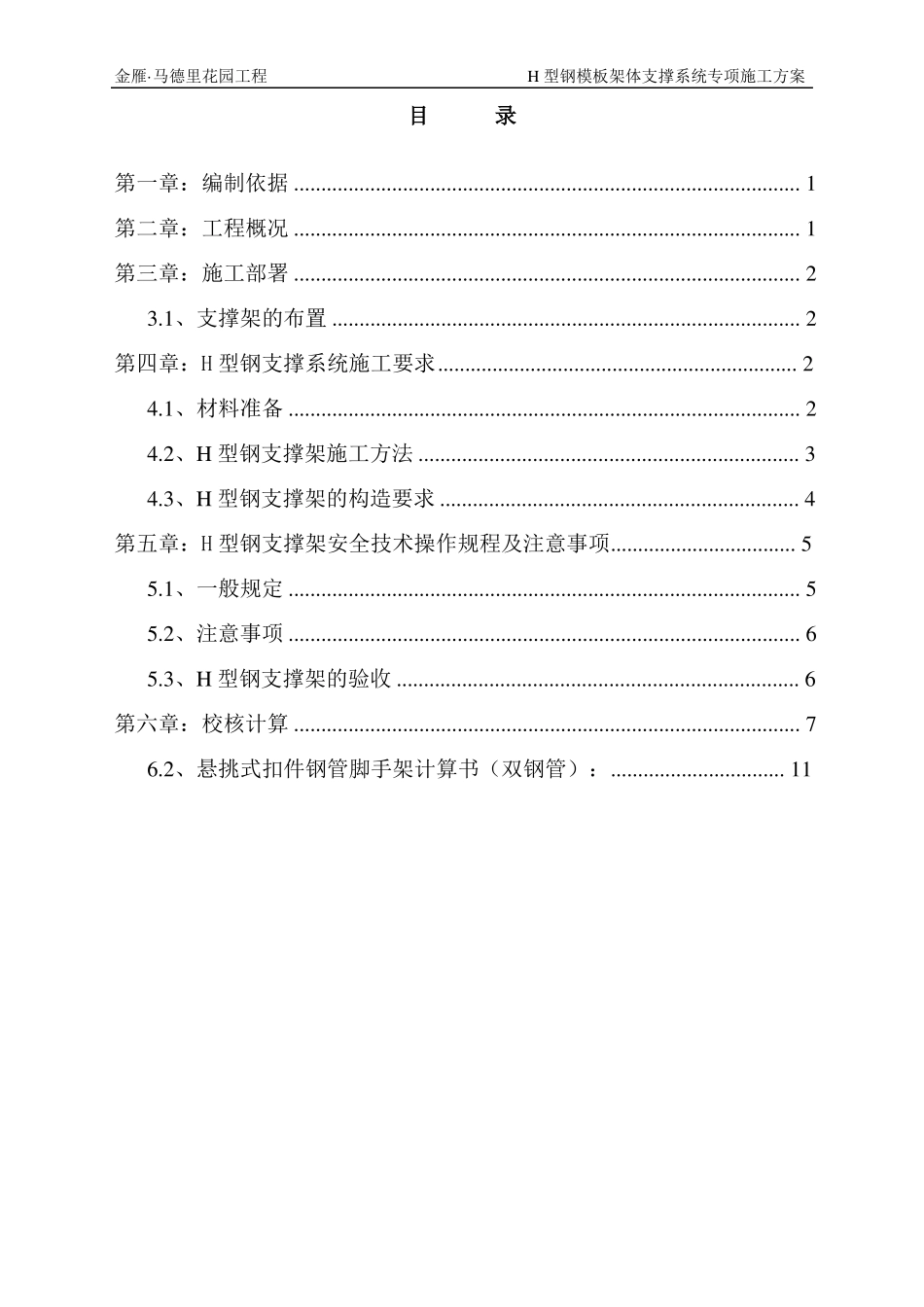

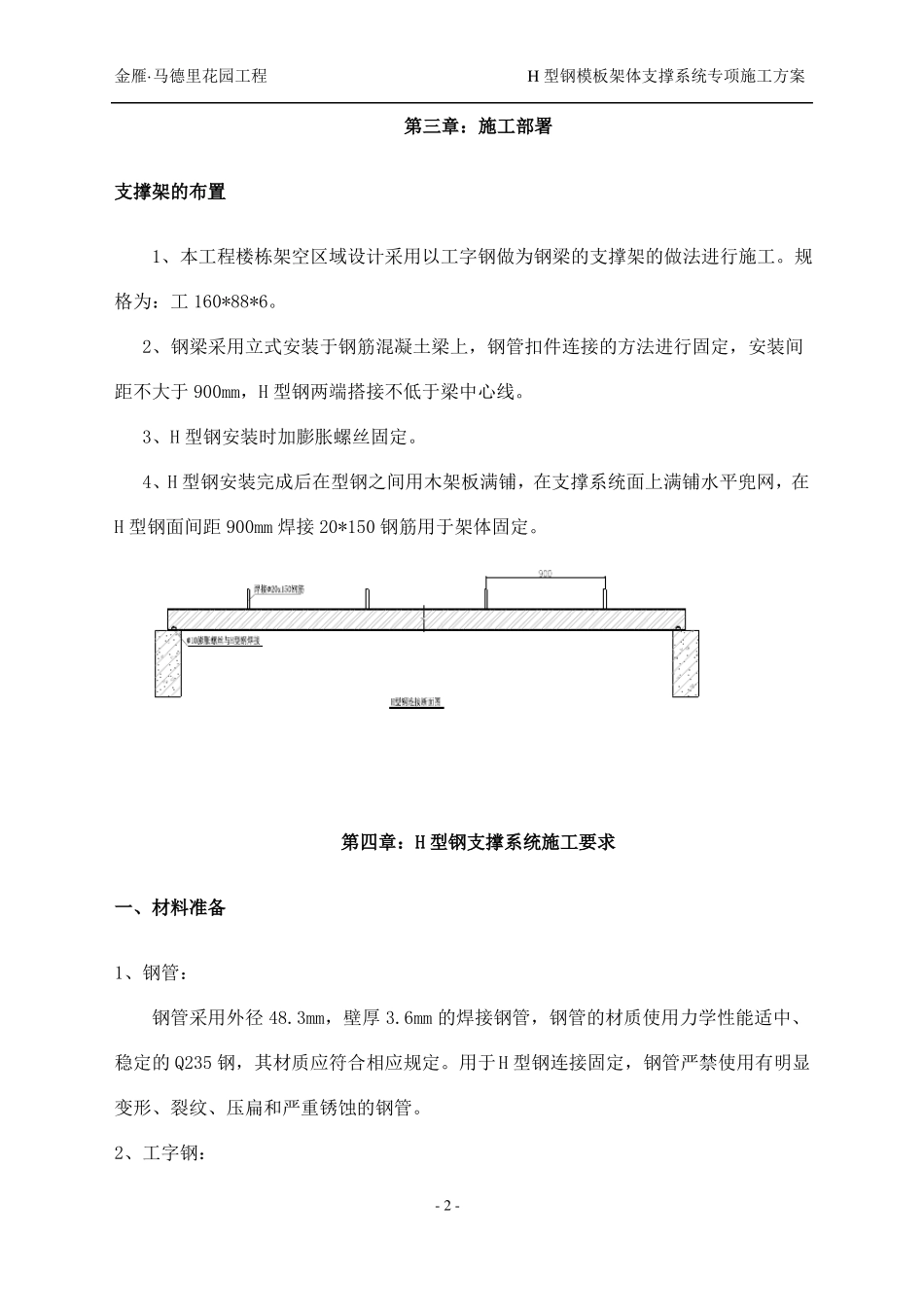

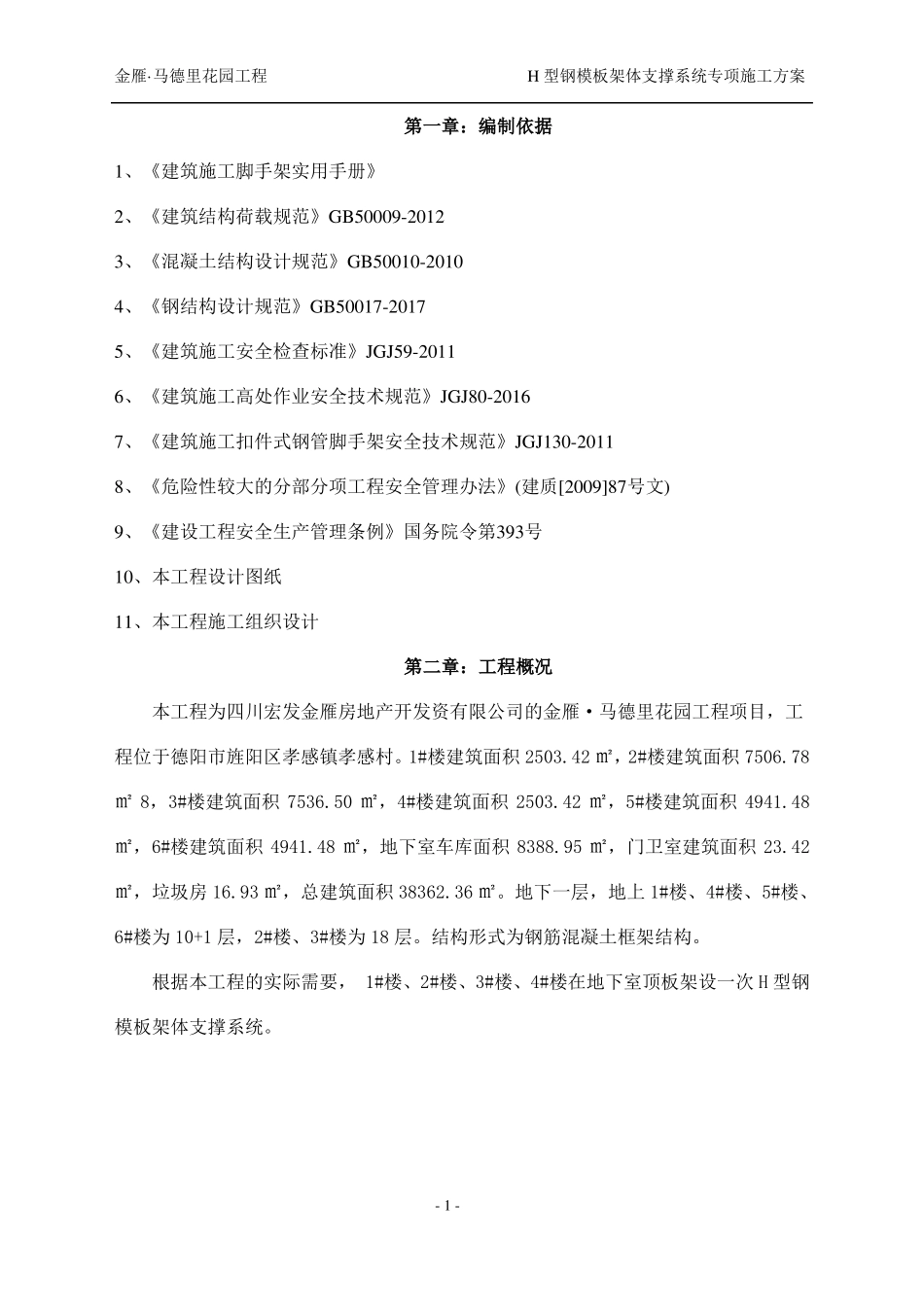

金雁·马德里花园工程H型钢模板架体支撑系统专项施工方案目录第一章：编制依据.............................................................................................1第二章：工程概况.............................................................................................1第三章：施工部署.............................................................................................23.1、支撑架的布置......................................................................................2第四章：H型钢支撑系统施工要求..................................................................24.1、材料准备..............................................................................................24.2、H型钢支撑架施工方法......................................................................34.3、H型钢支撑架的构造要求..................................................................4第五章：H型钢支撑架安全技术操作规程及注意事项..................................55.1、一般规定..............................................................................................55.2、注意事项..............................................................................................65.3、H型钢支撑架的验收..........................................................................6第六章：校核计算.............................................................................................76.2、悬挑式扣件钢管脚手架计算书（双钢管）：................................11金雁·马德里花园工程H型钢模板架体支撑系统专项施工方案第一章：编制依据1、《建筑施工脚手架实用手册》2、《建筑结构荷载规范》GB50009-20123、《混凝土结构设计规范》GB50010-20104、《钢结构设计规范》GB50017-20175、《建筑施工安全检查标准》JGJ59-20116、《建筑施工高处作业安全技术规范》JGJ80-20167、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20118、《危险性较大的分部分项工程安全管理办法》(建质[2009]87号文)9、《建设工程安全生产管理条例》国务院令第393号10、本工程设计图纸11、本工程施工组织设计第二章：工程概况本工程为四川宏发金雁房地产开发资有限公司的金雁·马德里花园工程项目，工程位于德阳市旌阳区孝感镇孝感村。1#楼建筑面积2503.42㎡，2#楼建筑面积7506.78㎡8，3#楼建筑面积7536.50㎡，4#楼建筑面积2503.42㎡，5#楼建筑面积4941.48㎡，6#楼建筑面积4941.48㎡，地下室车库面积8388.95㎡，门卫室建筑面积23.42㎡，垃圾房16.93㎡，总建筑面积38362.36㎡。地下一层，地上1#楼、4#楼、5#楼、6#楼为10+1层，2#楼、3#楼为18层。结构形式为钢筋混凝土框架结构。根据本工程的实际需要，1#楼、2#楼、3#楼、4#楼在地下室顶板架设一次H型钢模板架体支撑系统。-1-金雁·马德里花园工程H型钢模板架体支撑系统专项施工方案第三章：施工部署支撑架的布置1、本工程楼栋架空区域设计采用以工字钢做为钢梁的支撑架的做法进行施工。规格为：工160*88*6。2、钢梁采用立式安装于钢筋混凝土梁上，钢管扣件连接的方法进行固定，安装间距不大于900mm，H型钢两端搭接不低于梁中心线。3、H型钢安装时加膨胀螺丝固定。4、H型钢安装完成后在型钢之间用木架板满铺，在支撑系统面上满铺水平兜网，在H型钢面间距900mm焊接20*150钢筋用于架体固定。第四章：H型钢支撑系统施工要求一、材料准备1、钢管：钢管采用外径48.3mm，壁厚3.6mm的焊接钢管，钢管的材质使用力学性能适中、稳定的Q235钢，其材质应符合相应规定。用于H型钢连接固定，钢管严禁使用有明显变形、裂纹、压扁和严重锈蚀的钢管。2、工字钢：-2-金雁·马德里花园工程H型钢模板架体支撑系统专项施工方案型钢材质符合现行国家标准《碳素结构钢》GB/T699的规定，本工程采用的型钢钢梁规格为：工160*88*6普通工字钢。3、扣件：扣件应采用GB978-67...
