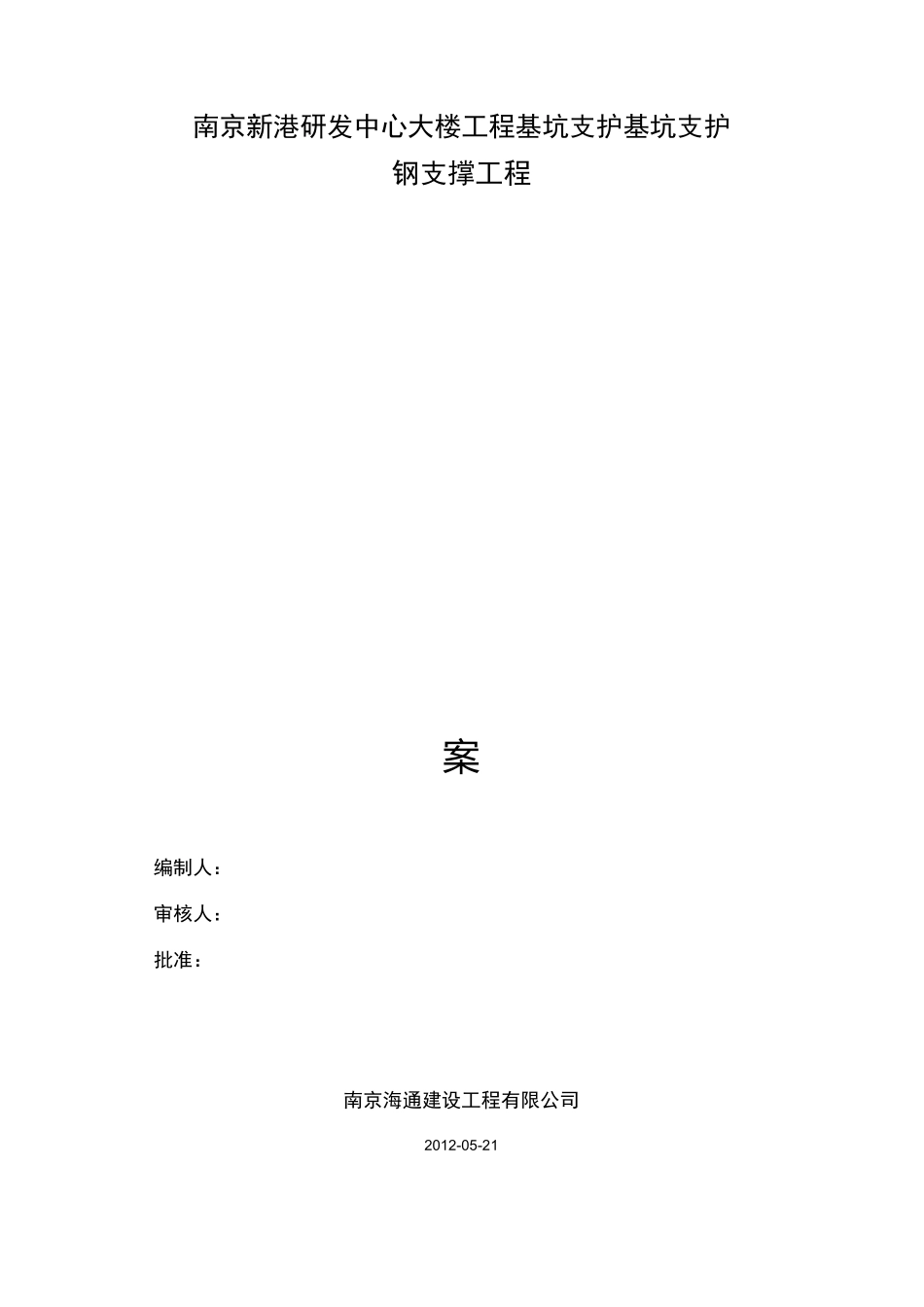

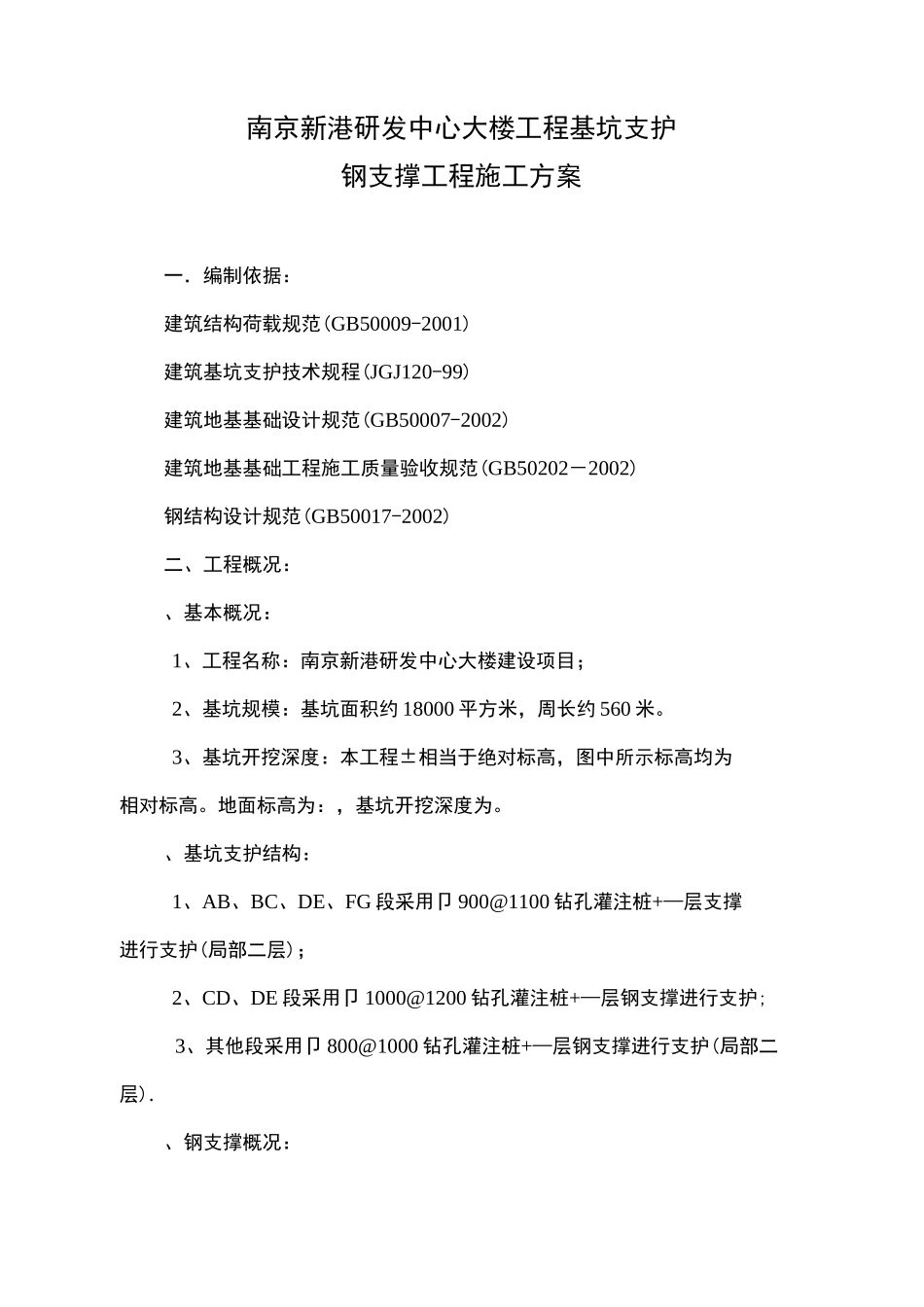

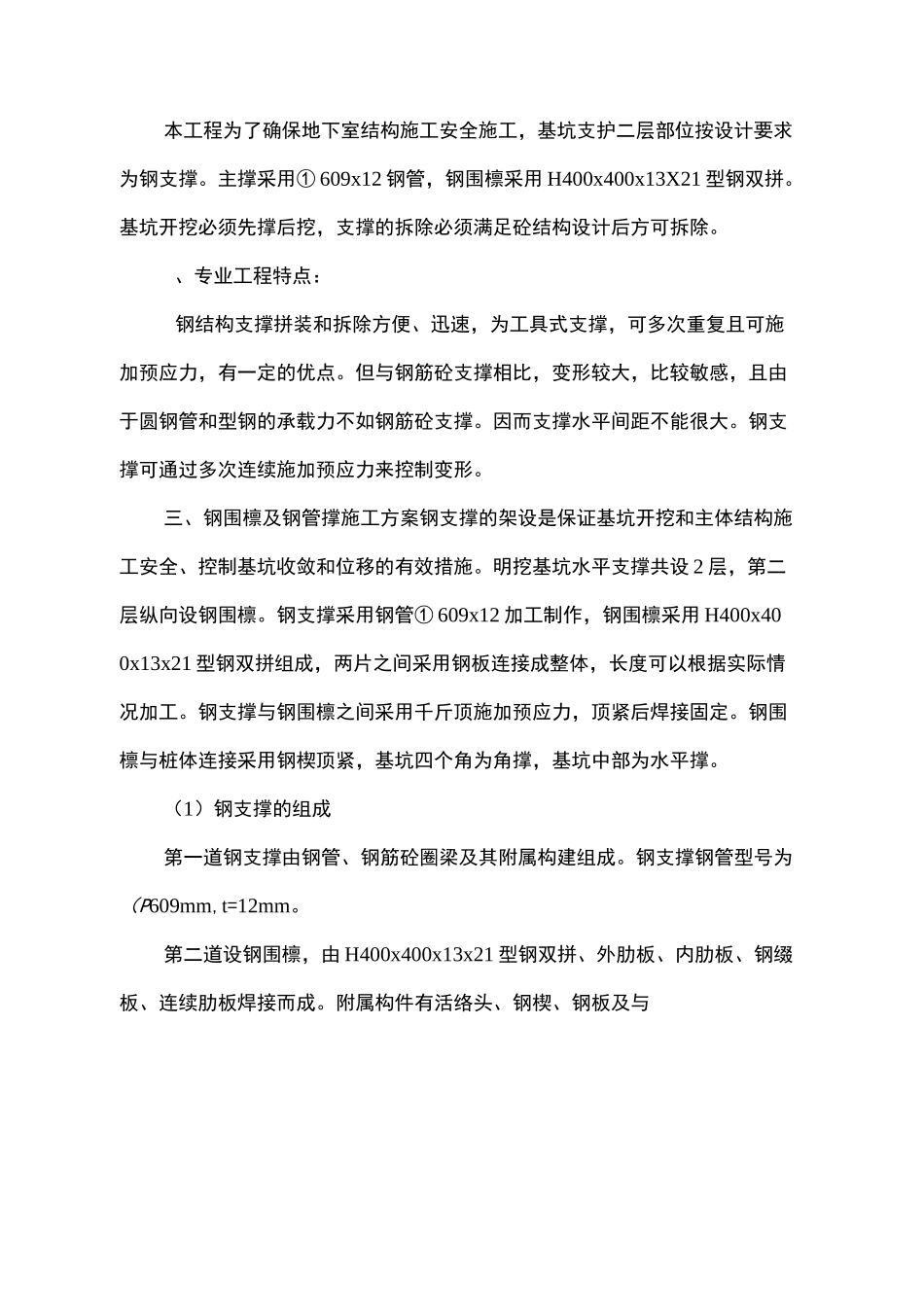

南京新港研发中心大楼工程基坑支护基坑支护钢支撑工程案编制人：审核人：批准：南京海通建设工程有限公司2012-05-21南京新港研发中心大楼工程基坑支护钢支撑工程施工方案一．编制依据：建筑结构荷载规范(GB50009-2001)建筑基坑支护技术规程(JGJ120-99)建筑地基基础设计规范(GB50007-2002)建筑地基基础工程施工质量验收规范(GB50202－2002)钢结构设计规范(GB50017-2002)二、工程概况：、基本概况：1、工程名称：南京新港研发中心大楼建设项目；2、基坑规模：基坑面积约18000平方米，周长约560米。3、基坑开挖深度：本工程±相当于绝对标高，图中所示标高均为相对标高。地面标高为：，基坑开挖深度为。、基坑支护结构：1、AB、BC、DE、FG段采用卩900@1100钻孔灌注桩+—层支撑进行支护(局部二层)；2、CD、DE段采用卩1000@1200钻孔灌注桩+—层钢支撑进行支护;3、其他段采用卩800@1000钻孔灌注桩+—层钢支撑进行支护(局部二层).、钢支撑概况：本工程为了确保地下室结构施工安全施工，基坑支护二层部位按设计要求为钢支撑。主撑采用①609x12钢管，钢围檩采用H400x400x13X21型钢双拼。基坑开挖必须先撑后挖，支撑的拆除必须满足砼结构设计后方可拆除。、专业工程特点：钢结构支撑拼装和拆除方便、迅速，为工具式支撑，可多次重复且可施加预应力，有一定的优点。但与钢筋砼支撑相比，变形较大，比较敏感，且由于圆钢管和型钢的承载力不如钢筋砼支撑。因而支撑水平间距不能很大。钢支撑可通过多次连续施加预应力来控制变形。三、钢围檩及钢管撑施工方案钢支撑的架设是保证基坑开挖和主体结构施工安全、控制基坑收敛和位移的有效措施。明挖基坑水平支撑共设2层，第二层纵向设钢围檩。钢支撑采用钢管①609x12加工制作，钢围檩采用H400x400x13x21型钢双拼组成，两片之间采用钢板连接成整体，长度可以根据实际情况加工。钢支撑与钢围檩之间采用千斤顶施加预应力，顶紧后焊接固定。钢围檩与桩体连接采用钢楔顶紧，基坑四个角为角撑，基坑中部为水平撑。（1）钢支撑的组成第一道钢支撑由钢管、钢筋砼圈梁及其附属构建组成。钢支撑钢管型号为（P609mm,t=12mm。第二道设钢围檩，由H400x400x13x21型钢双拼、外肋板、内肋板、钢缀板、连续肋板焊接而成。附属构件有活络头、钢楔、钢板及与.1F加劲肋20@1000__1围檩双钢板焊接的支撑肋板组成。钢围檩标准断面如图5-10所示。（2）钢支撑体系的构造样式和连接形式第二层钢管与钢围檩的连接形式为：一端焊接于钢围檩上，另一端钢管接上活络头，活络头与钢围檩中间用钢楔嵌固，钢管与钢围檩的连接形式连接形式如图5-11钢支撑节点固定端节点平面图。第一层钢管与钢筋砼圈梁的连接形式为：一端顶死于钢筋砼圈梁上另一端接上活络头，活络头与钢筋砼圈梁中间用钢楔嵌固。5-10钢围檩标准断面图500IBA-加劲肋4B-B围檩平接法详图（焊缝高度10mm）'丄V7V7，'J钢支撑节点剖面250X500X8■■■■、500X200X8、500X500X8n._-、①16X150膨胀螺栓围檩托架正面图（焊缝高度6mm）250X500X8围檩托架侧面详5-11钢支撑与钢围檩连接节点图（3）钢支撑的检验标准①外观检查标准型钢项目允许偏差（mm）断面几何尺寸±1钢支撑侧弯矢高15扭曲h/250且v翼板对腹板的垂直度h/100且v端部连接板对腹板的垂直度3②支撑构件的安装标准填加劲肋钢围檩①609X16钢管7\蒙头板围檩托00围护桩2①16膨胀螺2=500X500X」500X200X8项目允许偏差（mm）同一横撑中间及两端顶面任意两点的高差横撑对定位轴线的整体偏差横撑整体直线度±③施加预应力质量检验评定标准项目允许偏差（mm）横撑预应力施加后轴线偏移④钢支撑的挠度要求钢支撑的挠度控制是支撑架设与使用过程中的关键环节，预应力施加过程中一定要注意观测，如果超出允许范围应及时卸载，调整处理后方可继续施工。钢支撑的允许挠度以挠度L/250为准（其中L为计算跨度）。（4）钢支撑的安装架设及拆除钢支撑架设与土方开挖交叉作业进行。施工工艺流程为：支撑编号一对号运到现场一焊钢板托架一钢围檩就位一钢支撑就位校正一施加预应力一紧固钢楔一拆除液压千斤顶一钢支撑与钢围檩连接。钢支撑进场前全面检查验收，特别加强钢管法兰和钢管接头焊缝质...
