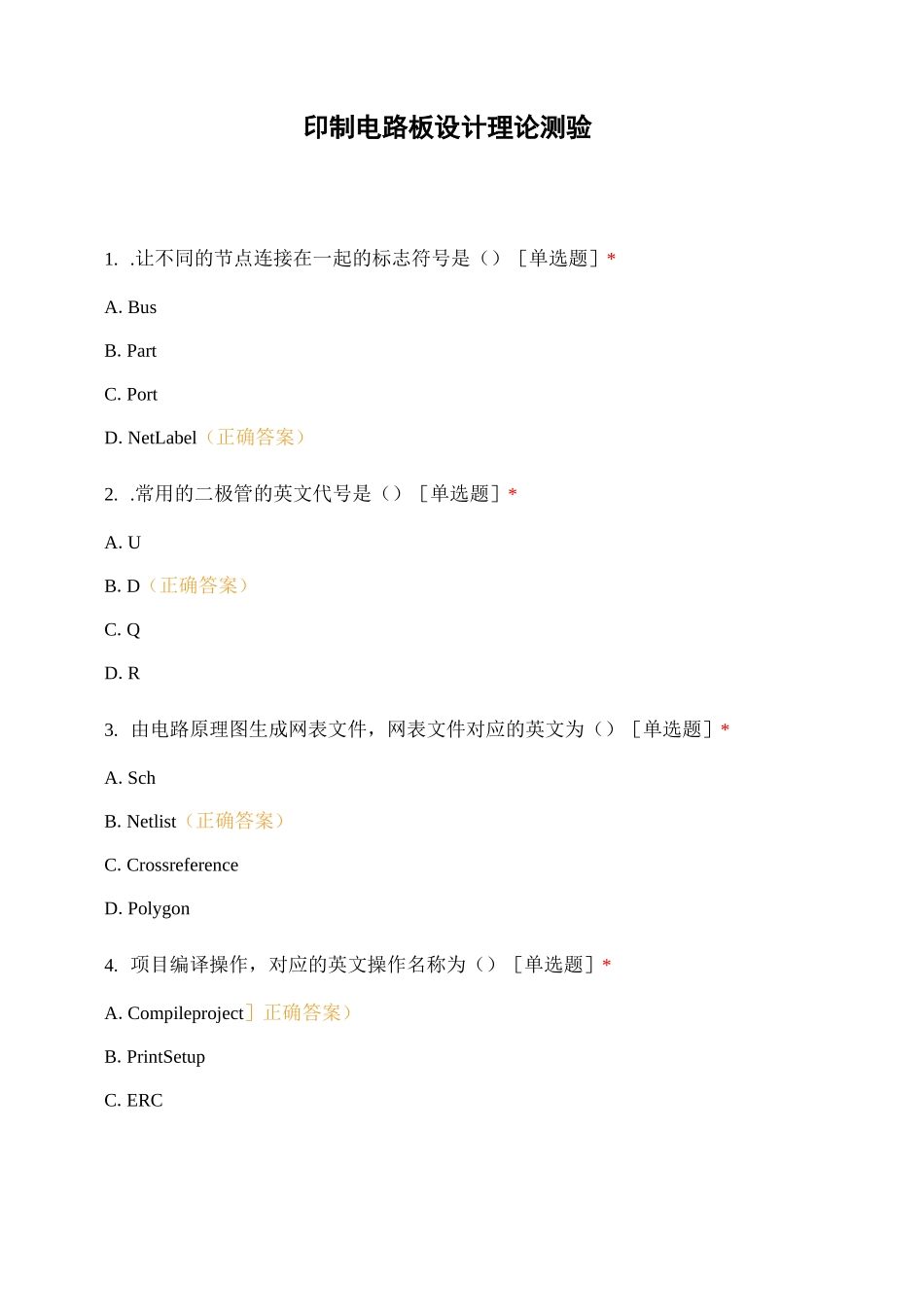

印制电路板设计理论测验1..让不同的节点连接在一起的标志符号是（）［单选题］*A.BusB.PartC.PortD.NetLabel（正确答案）2..常用的二极管的英文代号是（）［单选题］*A.UB.D（正确答案）C.QD.R3.由电路原理图生成网表文件，网表文件对应的英文为（）［单选题］*A.SchB.Netlist（正确答案）C.CrossreferenceD.Polygon4.项目编译操作，对应的英文操作名称为（）［单选题］*A.Compileproject］正确答案）B.PrintSetupC.ERCD.Elliptical5.原理图设计时,实现连接导线应选择（）命令.［单选题］*A.Place/DrawingTools/LineB.Place/Wire（正确答案）C.WireD.Line6.进行原理图设计，必须启动（）编辑器。［单选题］*A.PCBB.Schematic（正确答案）C.SchematicLibraryD.PCBLibrary7.常用的集成块的英文代号是（）［单选题］*A.U（正确答案）B.CC.QD.R8.AltiumDesigner原理图文件的格式为（）。［单选题］*A.SchlibB.SchDoc（正确答案）C.SchD.Sdf9.绘制元器件封装时，一般在（）层中，绘制元件封装的边框。［单选题］*A.TopLayerB.TopOverlayer（正确答案）14..电子设计自动化软件的英文缩写为（）［单选题］*C.Keep-outLayerD.Mechanical10.使用（）符号可以给元件引脚名取反号。［单选题］*A.\（正确答案）B./C._D.〜11..在元件封装创建向导中，要封装一个双列直插式器件应选择（）［单选题］*A.DIP（正确答案）B.SOPC.BGAD.PGA12..欲在PCB上某个位置放置一个焊盘应选择（）［单选题］*A.TrackB.FillC.Pad（正确答案）D.Via13.常用的三极管的英文代号是（）［单选题］*A.UB.CC.Q（正确答案）D.RA•EDA（正确答案）B.CADC.CAMD.CAE15.AltiumDesigner中项目文件的文件名后缀为（）［单选题］*A.IntLibB.PCBDocC.PrjPCB（正确答案）D.PCBLib16..AltiumDesigner1mil约等于（）［单选题］*A.0.00154cmB.1.54cmC.0.00254cm（正确答案）D.2.54cm17.在画电路原理图时，编辑元件属性中，哪一项为元件序号（）［单选题］*A.LibRefB.FootprintC.CommentD.Designator（正确答案）18.AltiumDesigner中，PCB图的后缀名为（）［单选题］*A.PCBDoc（正确答案）B.SCHDocC.PrjPCB23.在打印色彩设置时，要打印黑白图纸应选择（）［单选题］*D.PCBLib19.让不同的节点连接在一起的标志符号是（）［单选题］*A.BusB.PartC.PortD.Net（正确答案）20..执行设计规则检查操作，对应的英文操作名称为（）［单选题］*A.DesignRuleCheck：正确答案）B.PrintSetupC.ERCD.Elliptical21..布线后对焊盘进行修整称为（）［单选题］*A.包地B.补泪滴（正确答案）C.敷铜D.填充22.生成钻孔文件应选择（）［单选题］*A.NCDrillFiles：正确答案）B.DrillDrawingsC.ODB++FilesD.GerberFiles23.在打印色彩设置时，要打印黑白图纸应选择（）［单选题］*A.ColorB.MonoC.Gray（正确答案）D.None24..原理图设计时，按下（）可使元器件旋转90°。［单选题］*A.回车键B.空格键（正确答案）C.X键D.Y键25..网络表中有关元器件的定义是（）。［单选题］*A.以“”［开始，以“”］结束（正确答案）B•以“〈”开始，以“〉”结束C•以“”（开始，以“”）结束D.以“{”开始，以“}”结束26..AltiumDesigner的模板设计文件存放在主安装目录的哪个子目录中（）［单选题］*A.HelpB.Examples（正确答案）C.TemplatesD.Library27..电路原理图编辑时，进行公英制两种不同测量单位的转换的快捷键是（）［单选题］*A.WB.H32..往原理图图样上放置元器件前必须先（）。［单选题］*C•Q（正确答案）D.K28.元件放置时可以对元件的属性进行编辑，此时用到的快捷键是（）［单选题］*A.ShiftB.CtrlC.TAB（正确答案）D.Space29.放置多行注释文字，该操作对应的英文为（）［单选题］*A.CircleB.TextStringC.TextFrame（正确答案）D.Line30.元件自动标注操作，对应的英文操作名为（）［单选题］*A.Annotate（正确答案）B.SetupC.DrawD.Errorcheck31.元件的自动标注操作，是对元件的哪一项属性进行更改操作（）［单选题］*A.FootprintB.CommentC.Designator（正确答案）D.NumberA•打开浏览器B•装载元器件库（正确答案）C•打开PCB编辑器D•创建设计数据库文件33.....
