PROTEL99SE原理图及印制板设计要点

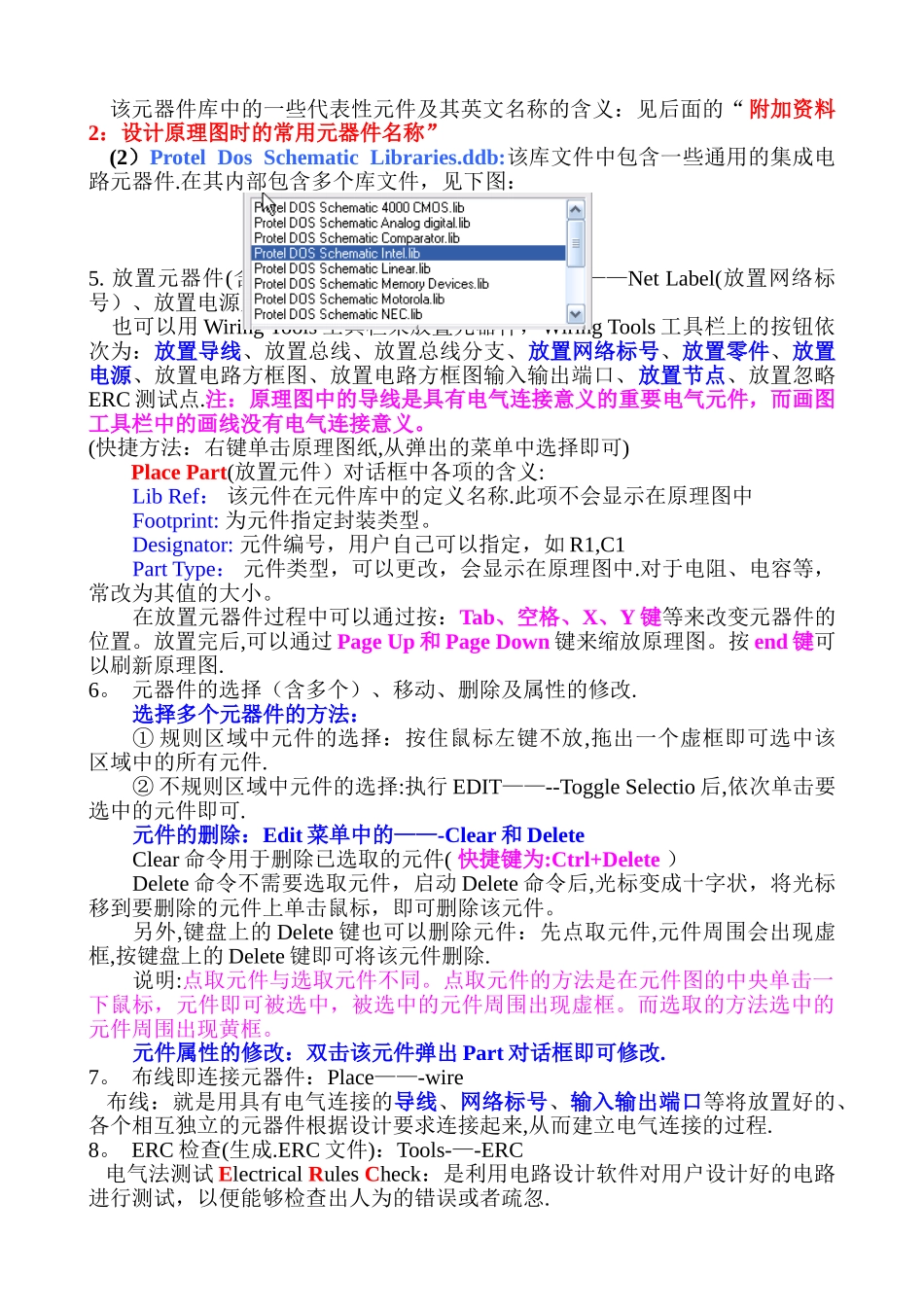

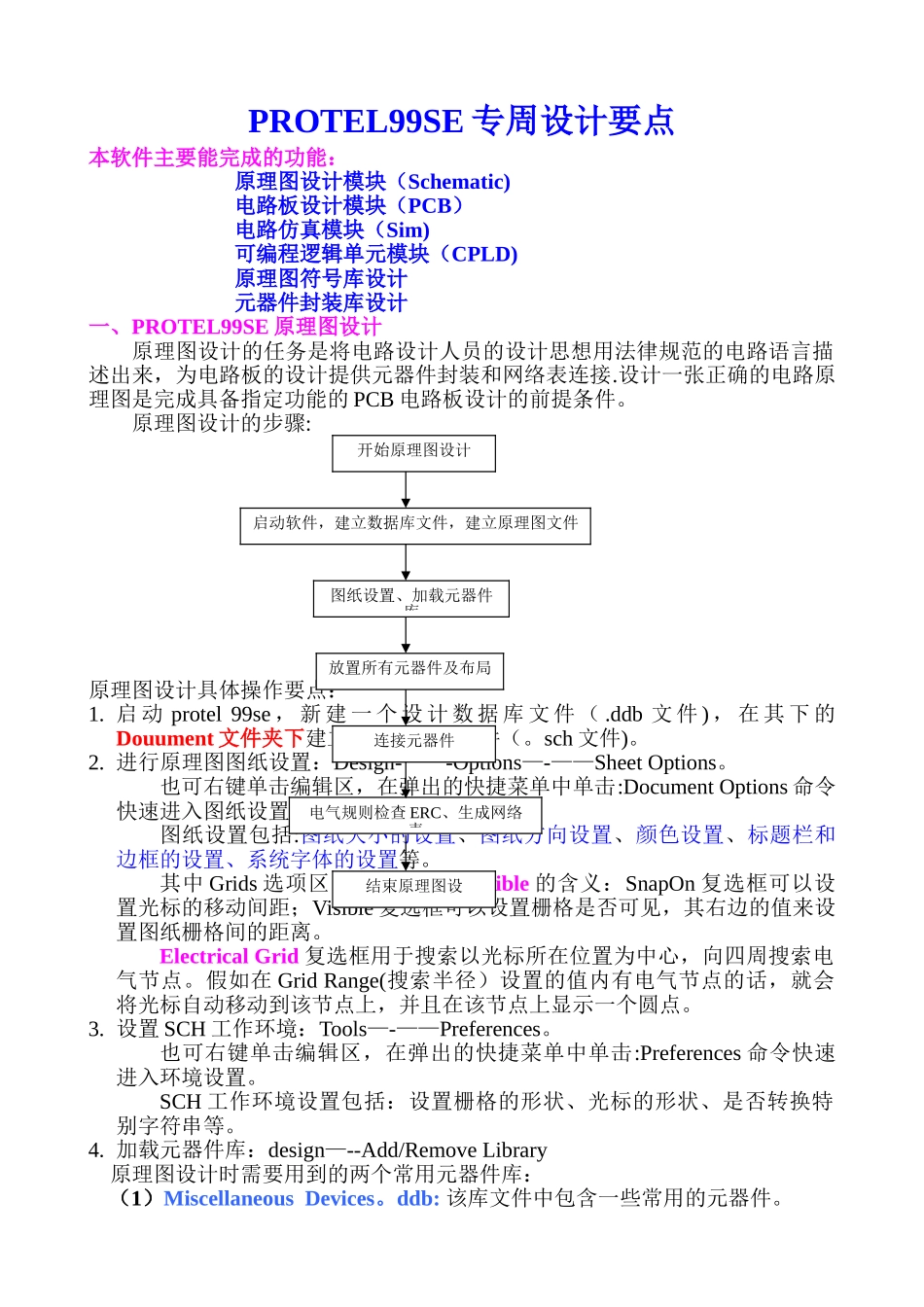

PROTEL99SE 专周设计要点本软件主要能完成的功能：原理图设计模块（Schematic)电路板设计模块（PCB）电路仿真模块（Sim)可编程逻辑单元模块（CPLD)原理图符号库设计元器件封装库设计 一、PROTEL99SE 原理图设计原理图设计的任务是将电路设计人员的设计思想用法律规范的电路语言描述出来，为电路板的设计提供元器件封装和网络表连接.设计一张正确的电路原理图是完成具备指定功能的 PCB 电路板设计的前提条件。原理图设计的步骤:原理图设计具体操作要点：1. 启 动 protel 99se ， 新 建 一 个 设 计 数 据 库 文 件 （ .ddb 文 件 ) ， 在 其 下 的Douument 文件夹下建立一个原理图文件（。sch 文件)。2. 进行原理图图纸设置：Design-——-Options—-——Sheet Options。也可右键单击编辑区，在弹出的快捷菜单中单击:Document Options 命令快速进入图纸设置。图纸设置包括:图纸大小的设置、图纸方向设置、颜色设置、标题栏和边框的设置、系统字体的设置等。其中 Grids 选项区中 SnapOn 和 Visible 的含义：SnapOn 复选框可以设置光标的移动间距；Visible 复选框可以设置栅格是否可见，其右边的值来设置图纸栅格间的距离。Electrical Grid 复选框用于搜索以光标所在位置为中心，向四周搜索电气节点。假如在 Grid Range(搜索半径）设置的值内有电气节点的话，就会将光标自动移动到该节点上，并且在该节点上显示一个圆点。3. 设置 SCH 工作环境：Tools—-——Preferences。也可右键单击编辑区，在弹出的快捷菜单中单击:Preferences 命令快速进入环境设置。SCH 工作环境设置包括：设置栅格的形状、光标的形状、是否转换特别字符串等。4. 加载元器件库：design—--Add/Remove Library原理图设计时需要用到的两个常用元器件库：（1）Miscellaneous Devices。ddb: 该库文件中包含一些常用的元器件。开始原理图设计启动软件，建立数据库文件，建立原理图文件图纸设置、加载元器件库放置所有元器件及布局连接元器件电气规则检查 ERC、生成网络表结束原理图设该元器件库中的一些代表性元件及其英文名称的含义：见后面的“附加资料2：设计原理图时的常用元器件名称”(2）Protel Dos Schematic Libraries.ddb:该库文件中包含一些通用的集成电路元器件.在其内部包含多个库文件，见下图：5. 放置元器件(含网络标号):Place———part、Place-——Net Label(放置网络标号）、放置电源及接地符号等。...
