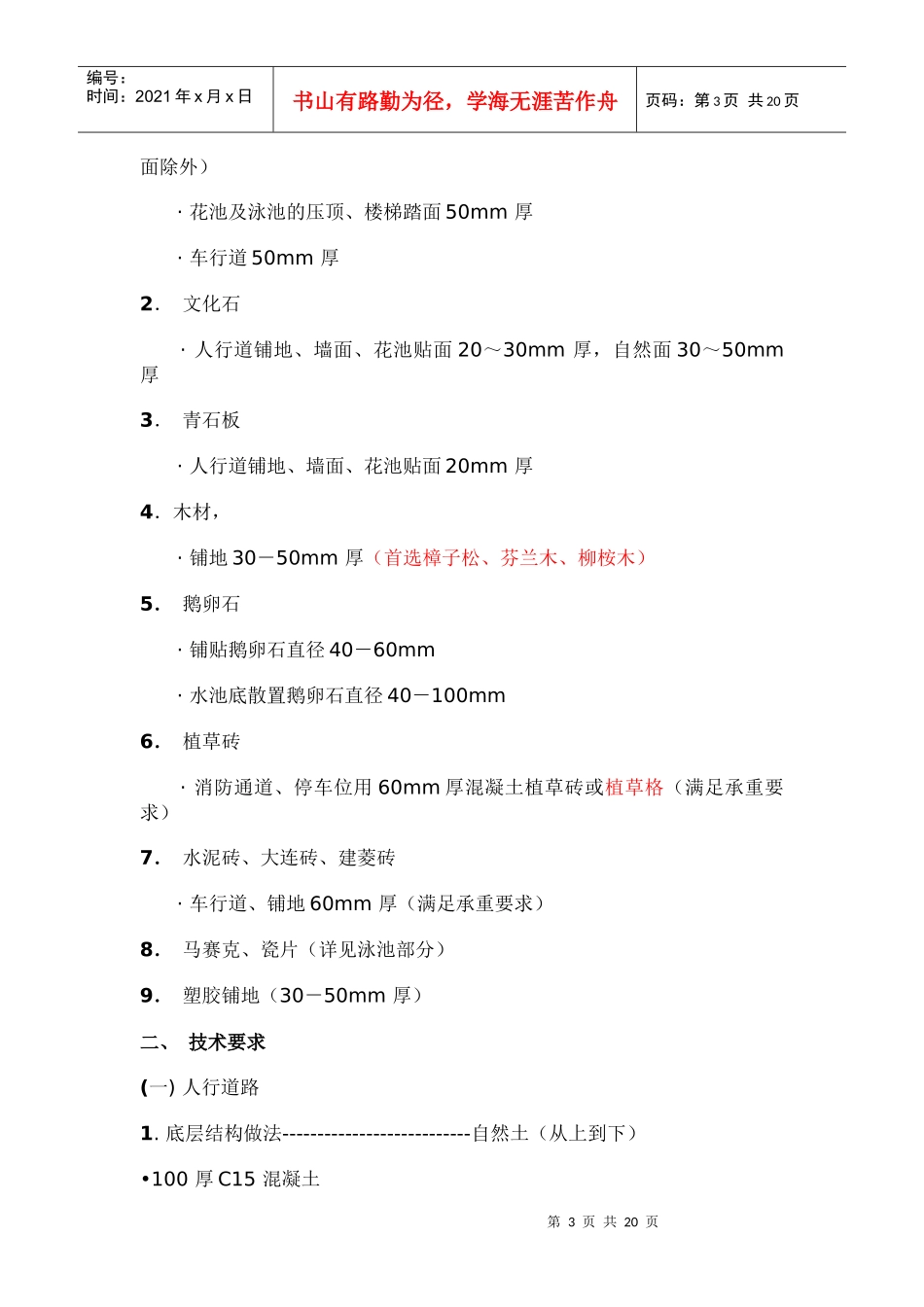

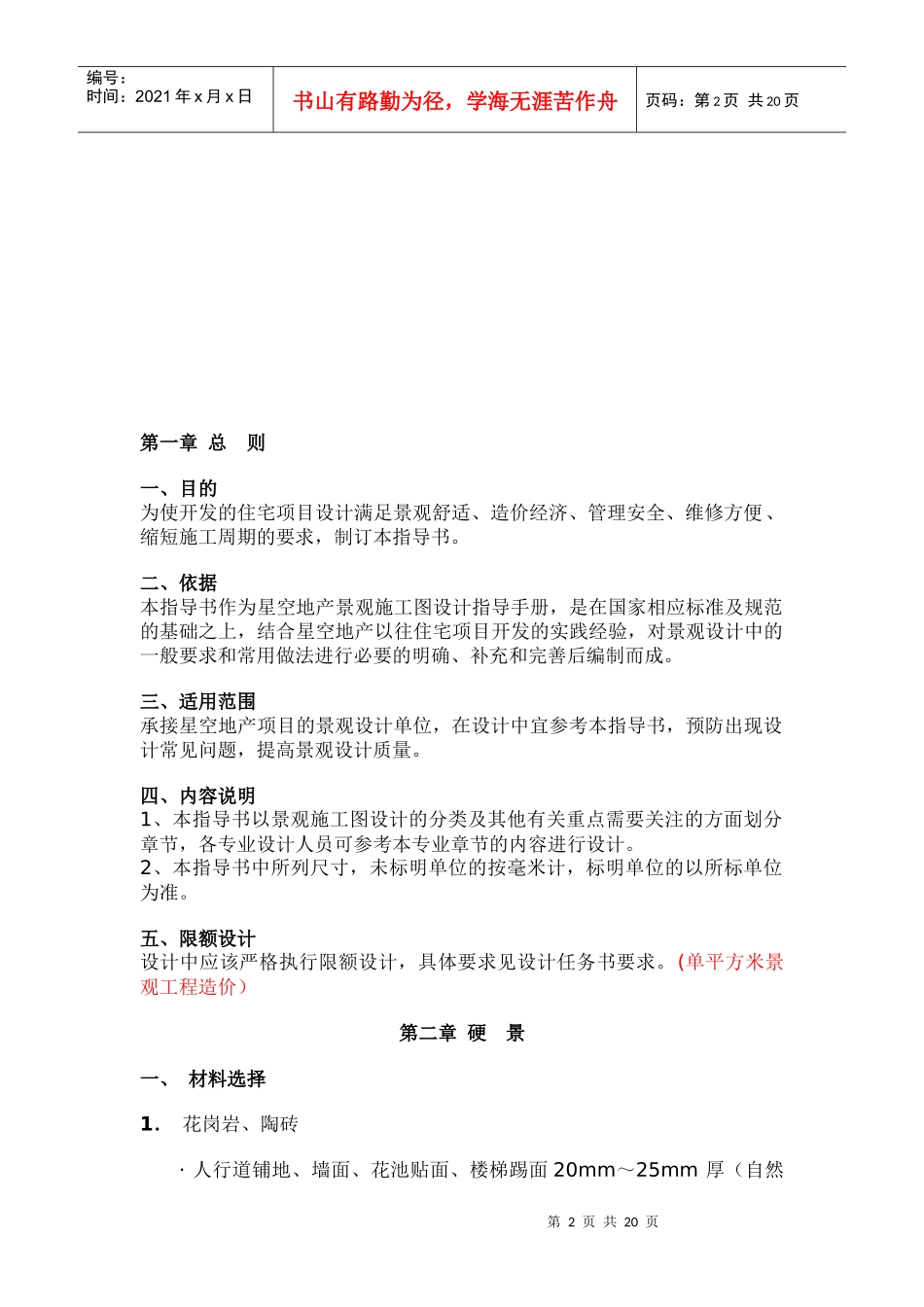

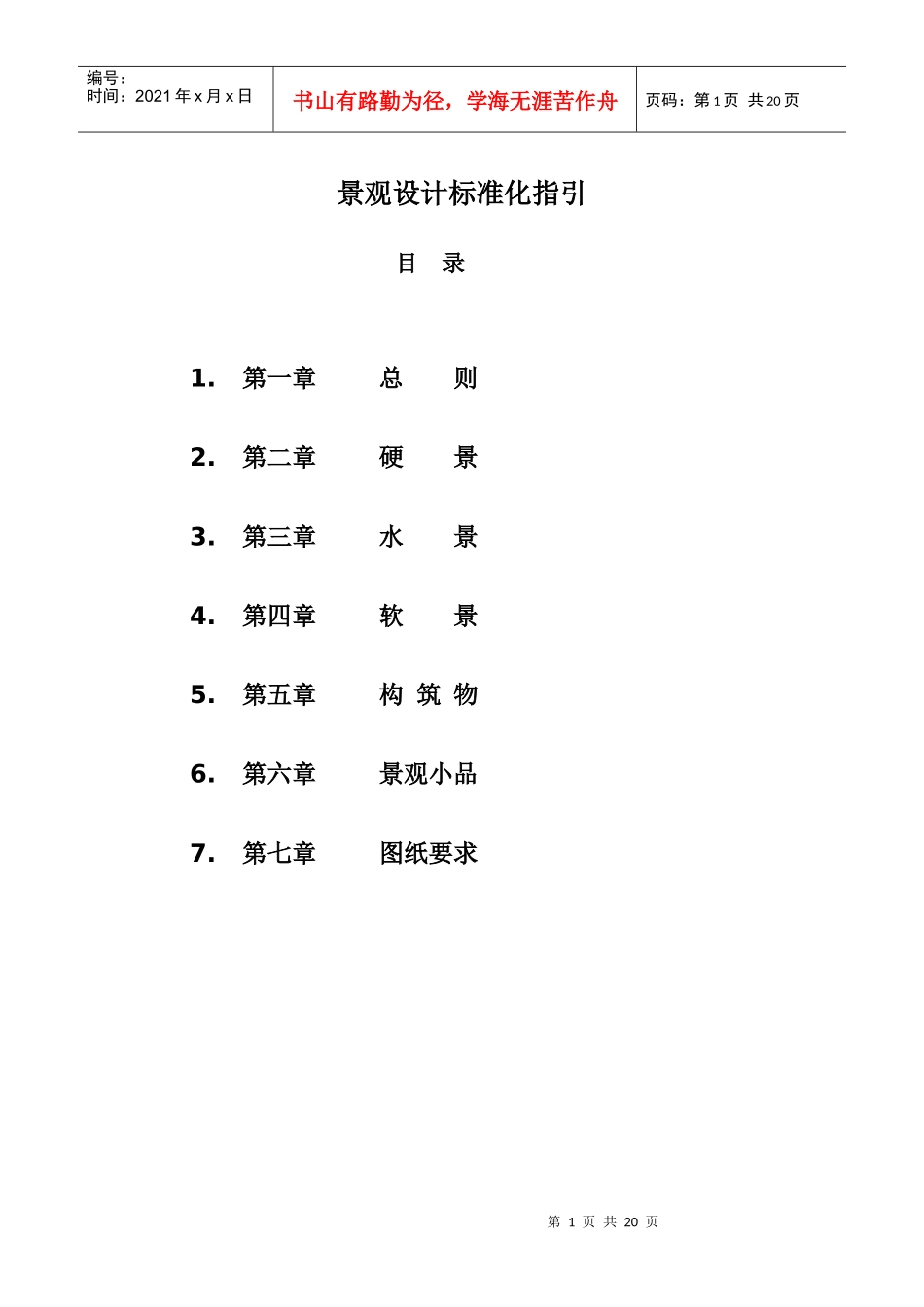

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页景观设计标准化指引目录1.第一章总则2.第二章硬景3.第三章水景4.第四章软景5.第五章构筑物6.第六章景观小品7.第七章图纸要求第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页第一章总则一、目的为使开发的住宅项目设计满足景观舒适、造价经济、管理安全、维修方便、缩短施工周期的要求，制订本指导书。二、依据本指导书作为星空地产景观施工图设计指导手册，是在国家相应标准及规范的基础之上，结合星空地产以往住宅项目开发的实践经验，对景观设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成。三、适用范围承接星空地产项目的景观设计单位，在设计中宜参考本指导书，预防出现设计常见问题，提高景观设计质量。四、内容说明1、本指导书以景观施工图设计的分类及其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进行设计。2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。五、限额设计设计中应该严格执行限额设计，具体要求见设计任务书要求。(单平方米景观工程造价）第二章硬景一、材料选择1．花岗岩、陶砖·人行道铺地、墙面、花池贴面、楼梯踢面20mm～25mm厚（自然第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页面除外）·花池及泳池的压顶、楼梯踏面50mm厚·车行道50mm厚2．文化石·人行道铺地、墙面、花池贴面20～30mm厚，自然面30～50mm厚3．青石板·人行道铺地、墙面、花池贴面20mm厚4．木材，·铺地30－50mm厚（首选樟子松、芬兰木、柳桉木）5．鹅卵石·铺贴鹅卵石直径40－60mm·水池底散置鹅卵石直径40－100mm6．植草砖·消防通道、停车位用60mm厚混凝土植草砖或植草格（满足承重要求）7．水泥砖、大连砖、建菱砖·车行道、铺地60mm厚（满足承重要求）8．马赛克、瓷片（详见泳池部分）9．塑胶铺地（30－50mm厚）二、技术要求(一)人行道路1.底层结构做法---------------------------自然土（从上到下）•100厚C15混凝土第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页•150厚3:7灰土垫层•素土夯实2.底层结构做法----------------------------结构板（从上到下）•100厚C15混凝土•150厚6%水泥石粉渣•回填土夯实>92%•透水型土工布,四周上翻100高•滤水层（滤水板）•车库顶板防水保护层3.花岗岩、板岩、文化石、水泥砖、陶砖-------（从上到下）•面层•20～40厚1:2.5干硬性水泥砂浆（可选）•下接底层结构做法4.鹅卵石、瓷砖•面层•20厚素水泥浆结合层•下接底层结构做法5.植草砖•面层•20～40厚1:2.5干硬性水泥砂浆（可选）•下接底层结构做法6.橡胶垫•面层第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页•胶水•20厚素水泥浆结合层•下接底层结构做法7.木地板•30－50mm厚木材•（50*50木龙骨间距800-1000）•80厚C15混凝土•素土夯实8.水泥砖•面层•20～40厚粗砂垫层•100厚水泥石粉渣（掺6％水泥）；（100厚C15混凝土）•素土夯实(二)车行道路1．沥青--------------------------------------------（从上到下）•40厚细粒式沥青混凝土•60厚中粒式沥青混凝土（高等级道路设置）•60厚粗粒式沥青混凝土•250厚8％水泥石粉渣•素土夯实2．花岗岩------------------------------------------（从上到下）•面层•20～40厚1：2.5干硬性水泥砂浆第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页•100厚C15混凝土（土质较差时设置）•250厚水泥石粉渣（掺8％水泥）；150厚3:7灰土垫层•素土夯实（压实度≥96％）3．水泥砖--------------------------------------------（从上到下）•面层•20～40厚粗砂垫层•（100厚C15混凝土）•250厚水泥石粉渣（掺8％水泥）150厚3:7灰土垫层•素土夯实4．植草板/植草砖----------------------------------（从上...
