桥梁施工标准化指南(DOC56页)VIP免费

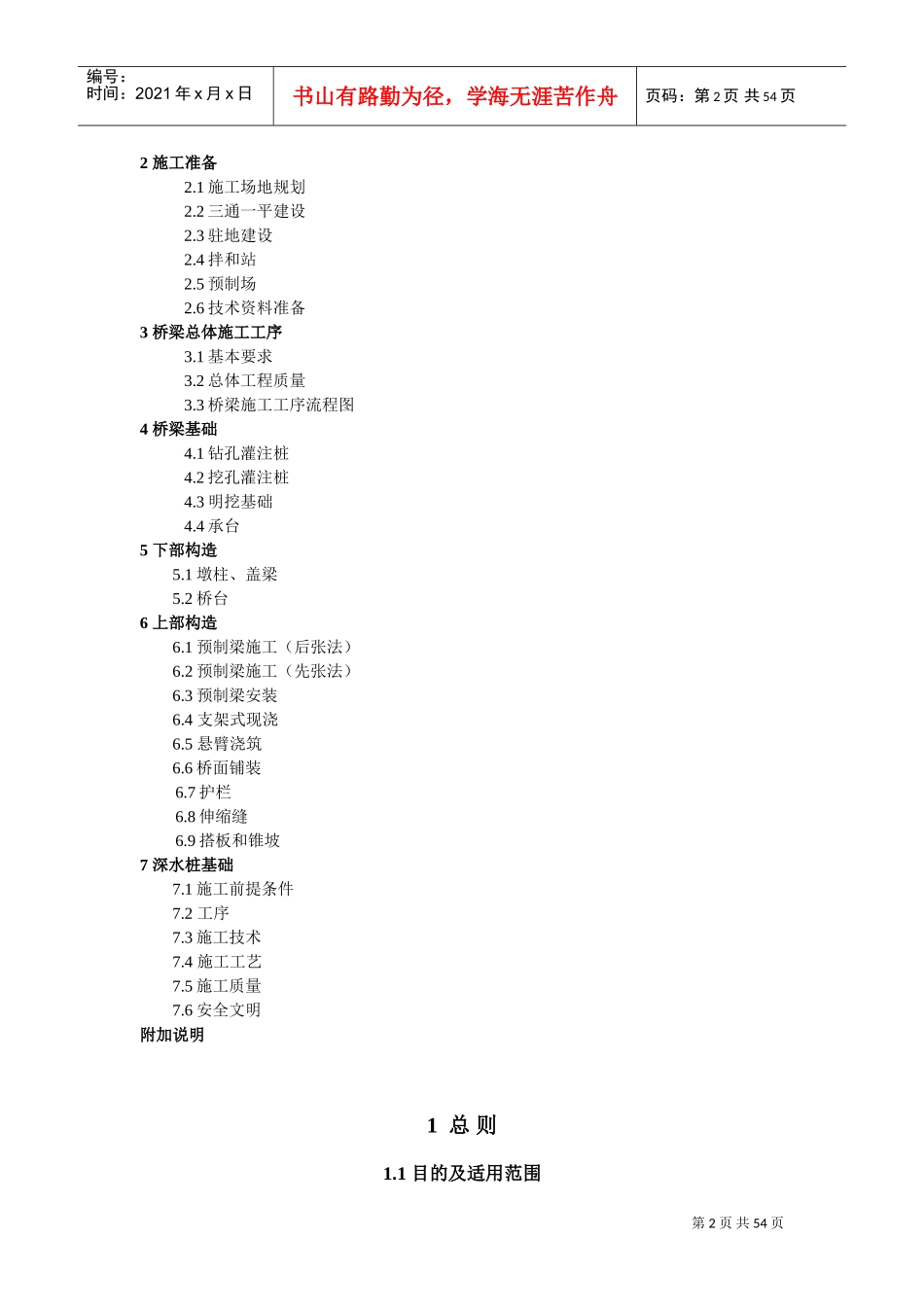

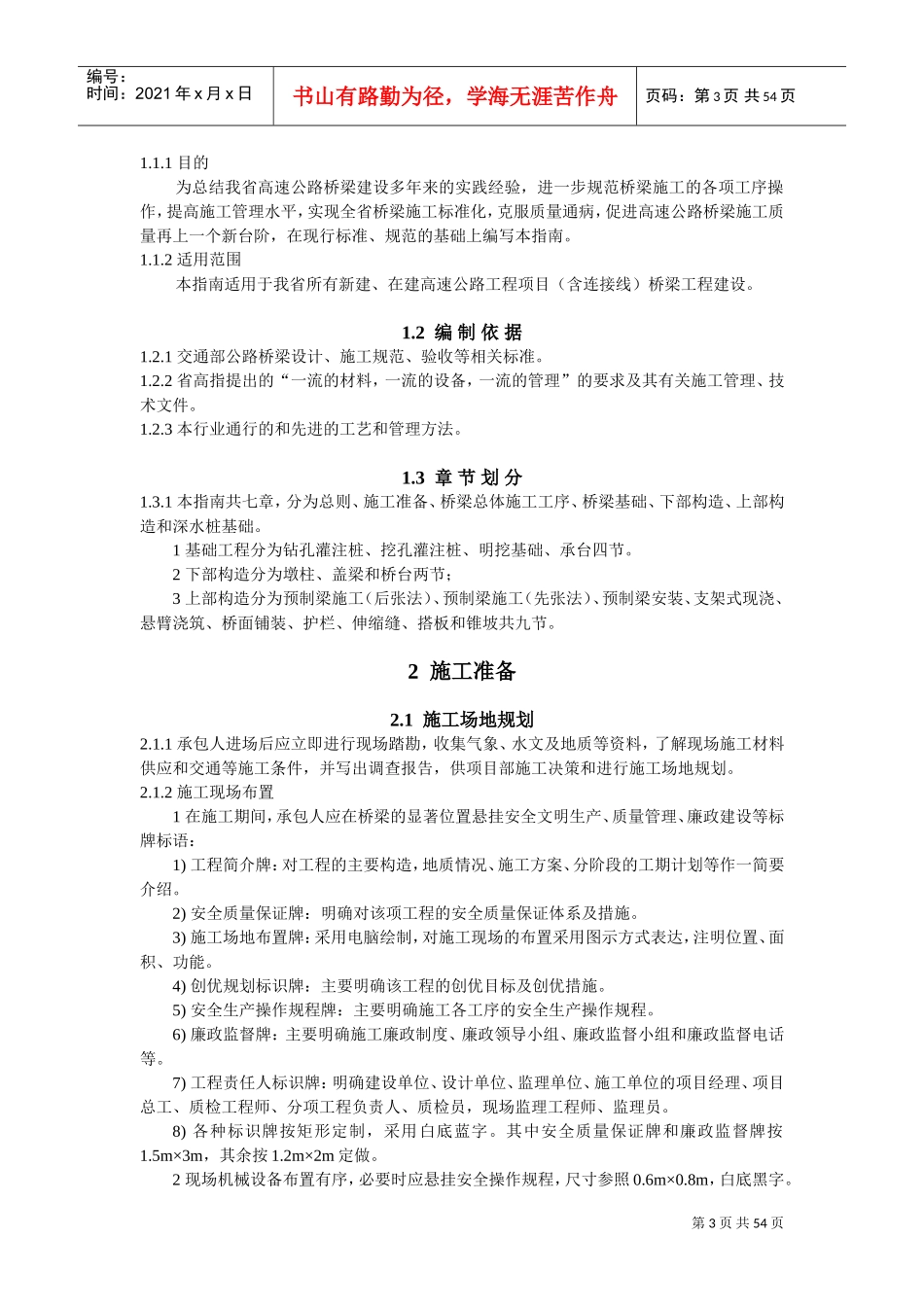

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页二、桥梁施工标准化指南(试行)前言近十年来，我国和我省高速公路建设发展迅速，高速公路桥梁建设施工技术和管理水平有了长足的进步。但施工期间暴露的质量问题仍不少，质量通病也未得到有效遏制。实践表明，亟须推行标准化施工，以促进高速公路桥梁工程质量的全面和稳步提高。为此，我部特组织编制了本指南。福建省高速公路桥梁施工标准化指南是在现行桥梁设计、施工、验收等相关标准、规范基础上，总结我省多年来桥梁建设实践经验编制而成的。该指南着重从工序、技术、工艺和管理的角度对现行标准、规范做进一步补充，旨在消除质量通病，提高施工管理水平，实现桥梁施工标准化，确保高速公路桥梁工程质量。为使其更符合高速公路建设实际和更有利于保证工程质量，我省高速公路各参建单位必须认真执行本指南。希望各单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见反馈我部，以便修订时参考。目录1总则1.1目的及适用范围1.2编制依据1.3章节划分第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页2施工准备2.1施工场地规划2.2三通一平建设2.3驻地建设2.4拌和站2.5预制场2.6技术资料准备3桥梁总体施工工序3.1基本要求3.2总体工程质量3.3桥梁施工工序流程图4桥梁基础4.1钻孔灌注桩4.2挖孔灌注桩4.3明挖基础4.4承台5下部构造5.1墩柱、盖梁5.2桥台6上部构造6.1预制梁施工（后张法）6.2预制梁施工（先张法）6.3预制梁安装6.4支架式现浇6.5悬臂浇筑6.6桥面铺装6.7护栏6.8伸缩缝6.9搭板和锥坡7深水桩基础7.1施工前提条件7.2工序7.3施工技术7.4施工工艺7.5施工质量7.6安全文明附加说明1总则1.1目的及适用范围第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页1.1.1目的为总结我省高速公路桥梁建设多年来的实践经验，进一步规范桥梁施工的各项工序操作，提高施工管理水平，实现全省桥梁施工标准化，克服质量通病，促进高速公路桥梁施工质量再上一个新台阶，在现行标准、规范的基础上编写本指南。1.1.2适用范围本指南适用于我省所有新建、在建高速公路工程项目（含连接线）桥梁工程建设。1.2编制依据1.2.1交通部公路桥梁设计、施工规范、验收等相关标准。1.2.2省高指提出的“一流的材料，一流的设备，一流的管理”的要求及其有关施工管理、技术文件。1.2.3本行业通行的和先进的工艺和管理方法。1.3章节划分1.3.1本指南共七章，分为总则、施工准备、桥梁总体施工工序、桥梁基础、下部构造、上部构造和深水桩基础。1基础工程分为钻孔灌注桩、挖孔灌注桩、明挖基础、承台四节。2下部构造分为墩柱、盖梁和桥台两节；3上部构造分为预制梁施工（后张法）、预制梁施工（先张法）、预制梁安装、支架式现浇、悬臂浇筑、桥面铺装、护栏、伸缩缝、搭板和锥坡共九节。2施工准备2.1施工场地规划2.1.1承包人进场后应立即进行现场踏勘，收集气象、水文及地质等资料，了解现场施工材料供应和交通等施工条件，并写出调查报告，供项目部施工决策和进行施工场地规划。2.1.2施工现场布置1在施工期间，承包人应在桥梁的显著位置悬挂安全文明生产、质量管理、廉政建设等标牌标语：1)工程简介牌：对工程的主要构造，地质情况、施工方案、分阶段的工期计划等作一简要介绍。2)安全质量保证牌：明确对该项工程的安全质量保证体系及措施。3)施工场地布置牌：采用电脑绘制，对施工现场的布置采用图示方式表达，注明位置、面积、功能。4)创优规划标识牌：主要明确该工程的创优目标及创优措施。5)安全生产操作规程牌：主要明确施工各工序的安全生产操作规程。6)廉政监督牌：主要明确施工廉政制度、廉政领导小组、廉政监督小组和廉政监督电话等。7)工程责任人标识牌：明确建设单位、设计单位、监理单位、施工单位的项目经理、项目总工、质检工程师、分项工程负责人、质检员，现场监理工程师、监理员。8)各种标识牌按矩形定制，采用白底蓝字。其中安全质量保证牌和廉政监督牌按1.5m×3m，其余按1.2m×2m定做。2现场机械设备布置有序，必要时应悬挂...
